Name: Weidmüller 1745870000 Stiftinsats RockStar® HDC HE 24 + PE Fjäder 1 st
Brand: Weidmüller
SKU: 203358
Availability: BackOrder

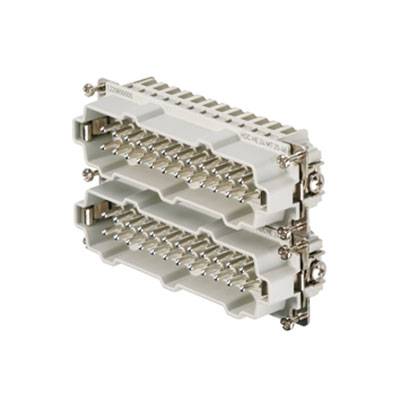

Två rader rektangulära kontakter med metallkontakter, monterade på metallhållare. Lämplig för industriell användning.

Typ av produkt

Stiftinsats

Anslutning

Fjäder

Serie

RockStar® HDC HE

Funktioner

med kopparlegering

Totalt antal poler

24 + PE

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 24 nov.

5 Styck

Antal

Styck

Toal (329,00 kr / stycken)

329,00 kr

inkl. moms

Endast 5 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

male insert

HDC HE 24 MT 25-48

Tekniska specifikationer

Nettovikt: 104 g
Gränstemperatur: -40 °C ... 125 °C
Isolationsmotstånd 1010 Ω
Föroreningsgrad: 3.
Bredd: 34 mm
Höjd: 33,5 mm
Djup: 111 mm
Längd sockel 111 mm
Storlek 8
Serie: HE
MÄRKSPÄNNING (DIN EN 61984) 500 V.
Märkspänning enligt UL/CSA: 600 V AC/DC
Märkstötspänning (din en 61984) 6 kV
MÄRKSTRÖM (DIN EN 61984) 16 A.
Brännbarhetsklass UL 94: V-0
Genomgångsmotstånd: ≤ 2 MΩ
Isoleringsmaterial: PC glasfiberförstärkt (UL-listad och tågkvalificerad)
Isolering: IIIA
Kontaktcykler AG: ≥ 500
Anslutningstyp PE: Skruvanslutning
Ledaranslutningsarea AWG (PE), max.: AWG 12
Ledaranslutningsarea AWG (PE), min.: AWG 20
Avisoleringslängd Mätanslutning 8 mm
Avisoleringslängd PE-anslutning 10 mm
Åtdragningsmoment max. PE-anslutning 1,5 Nm
Åtdragningsmoment min. PE-anslutning 1,2 Nm
Fästskruv 4
Bladmått krysspår: Stl. PH1
Bladmått spår (PE-anslutning): SD 0,8 x 4,0
Yta: Silver passiviserad
Material: Kopparlegering
Bladmått spår (skruvanslutning): SD 0.5 x 3.0
Höjd kontakt 33,5 mm

Typ av produkt: Stiftinsats

Serie: RockStar® HDC HE

Funktioner: med kopparlegering

Anslutning: Fjäder

Totalt antal poler: 24 + PE

Ledararea (max.): 2.5 mm²

Antal poler: 24

Ledararea (min.): 0.25 mm²

Innehåll: 1 st

Ledande kontakt (PE): Ja

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 203358 Weidmüller 1745870000 Stiftinsats RockStar® HDC HE 24 + PE Fjäder 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 203358 Weidmüller 1745870000 Stiftinsats RockStar® HDC HE 24 + PE Fjäder 1 st

Beskrivning

Observera, denna text är maskinöversatt.

Tapphållaren. HDC - insats, stift, 500 V, 16 A, Antal platser: 24, spänning, storlek: 8. När spänningen klämma anslutningsnivå tråden är utformad som en dragfjäder. Detta gör det praktiskt taget underhållsfritt och det är en säker och permanent anslutning, som är utformad vibrationssäker. Kontakter 48, Märkström: 16 A, Märkspänning: 500V, Märkspänning enl UL / CSA 600 V AC / DC. Tension klämma.
