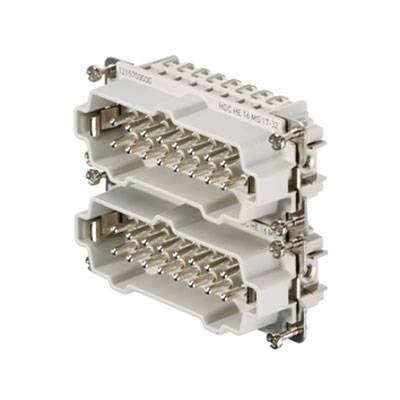

Weidmüller 1215700000 Stiftinsats RockStar® HDC HE 16 + PE Skruv 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Stiftinsats
Anslutning
Skruv
Serie
RockStar® HDC HE
Funktioner
med kopparlegering
Totalt antal poler
16 + PE
Datablad (PDF)
5 Styck
Visa alternativ
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
247,20 kr
3
4% = 32,25 kr
236,45 kr
5
6% = 75,30 kr
232,14 kr
10
7% = 179,00 kr
229,30 kr
25
9% = 528,50 kr
226,06 kr
50
10% = 1 236,00 kr
222,48 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (247,20 kr / stycken)
247,20 kr
exkl. moms
Endast 5 Styck kvar på lager
Höjdpunkter & detaljer
male insert
- HDC HE 16 MS 17-32
Tekniska specifikationer
- Nettovikt: 94 g
- Gränstemperatur: -40 °C ... 125 °C
- Isolationsmotstånd 1010 Ω
- Föroreningsgrad: 3.
- Bredd: 34 mm
- Höjd: 35,7 mm
- Djup: 84,5 mm
- Längd sockel 84,5 mm
- Storlek 6
- Serie: HE
- MÄRKSPÄNNING (DIN EN 61984) 500 V.
- Märkspänning enligt UL/CSA: 600 V AC/DC
- Märkstötspänning (din en 61984) 6 kV
- MÄRKSTRÖM (DIN EN 61984) 16 A.
- Brännbarhetsklass UL 94: V-0
- Genomgångsmotstånd: ≤ 2 MΩ
- Isoleringsmaterial: PC glasfiberförstärkt (UL-listad och tågkvalificerad)
- Isolering: IIIA
- Kontaktcykler AG: ≥ 500
- Anslutningstyp PE: Skruvanslutning
- Ledaranslutningsarea AWG (PE), max.: AWG 12
- Ledaranslutningsarea AWG (PE), min.: AWG 20
- Avisoleringslängd Mätanslutning 9 mm
- Avisoleringslängd PE-anslutning 10 mm
- Åtdragningsmoment max. PE-anslutning 1,5 Nm
- Åtdragningsmoment min. PE-anslutning 1,2 Nm
- Fästskruv 4
- Bladmått krysspår: Stl. PH1
- Bladmått spår (PE-anslutning): SD 0,8 x 4,0
- Yta: Silver passiviserad
- Material: Kopparlegering
- Bladmått spår (skruvanslutning): SD 0,6 x 3,5
- Höjd kontakt 35,7 mm
- Typ av produkt
Stiftinsats
- Serie
RockStar® HDC HE
- Funktioner
med kopparlegering
- Anslutning
Skruv
- Totalt antal poler
16 + PE
- Ledararea (max.)
2.5 mm²
- Antal poler
16
- Ledararea (min.)
0.5 mm²
- Innehåll
1 st
- Ledande kontakt (PE)
Ja
34
35.7 mm
84.5 mm
500 V
16
Pin
-40-125 °C
V0
6 kV
Screw connection
Silver
3
0.5-2.5 mm²
2.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 201655 Weidmüller 1215700000 Stiftinsats RockStar® HDC HE 16 + PE Skruv 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 201655 Weidmüller 1215700000 Stiftinsats RockStar® HDC HE 16 + PE Skruv 1 st
Beskrivning
Observera, denna text är maskinöversatt.
Tapphållaren. HDC - insats, stift, 500 V, 16 A, Antal platser: 16, skruvanslutning, Storlek: 6 i skruven anslutningsnivå tråden är utformad som en skruvelement. Alla skruvanslutning (utom storlek 1) är utrustade med en trådskyddsfjäder. Kontakter 32, Märkström: 16 A, Märkspänning: 500V, Märkspänning enl UL / CSA 600 V AC / DC, Skruv.
Tapphållaren. HDC - insats, stift, 500 V, 16 A, Antal platser: 16, skruvanslutning, Storlek: 6 i skruven anslutningsnivå tråden är utformad som en skruvelement. Alla skruvanslutning (utom storlek 1) är utrustade med en trådskyddsfjäder. Kontakter 32, Märkström: 16 A, Märkspänning: 500V, Märkspänning enl UL / CSA 600 V AC / DC, Skruv.
