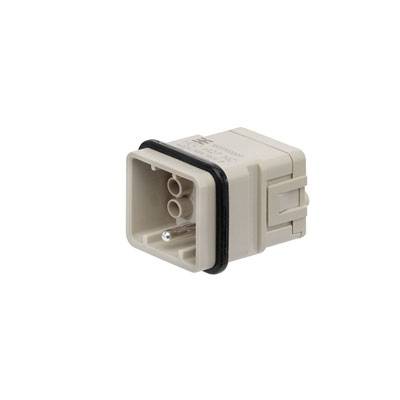

Weidmüller 1003190000 Stiftinsats RockStar® HDC HQ 7 + PE Crimp 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Stiftinsats
Anslutning
Crimp
Serie
RockStar® HDC HQ
Funktioner
med kopparlegering
Totalt antal poler
7 + PE
Datablad (PDF)
5 Styck
Visa alternativ
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
199,20 kr
3
5% = 9,88 kr
189,32 kr
5
7% = 13,82 kr
185,38 kr
10
8% = 16,47 kr
182,73 kr
25
10% = 19,42 kr
179,78 kr
50
11% = 22,73 kr
176,47 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (199,20 kr / stycken)
199,20 kr
exkl. moms
Endast 5 Styck kvar på lager
Höjdpunkter & detaljer
male insert
- HDC HQ 7 MC
Tekniska specifikationer
- Nettovikt: 15,4 g
- Gränstemperatur: -40 °C ... 125 °C
- Isolationsmotstånd 1010 Ω
- Föroreningsgrad: 3.
- Bredd: 21 mm
- Höjd: 39,5 mm
- Djup: 21 mm
- Längd sockel 21 mm
- Storlek 1
- Serie HQ
- MÄRKSPÄNNING (DIN EN 61984) 400 V.
- Märkspänning enligt UL/CSA: 600 V AC/DC
- Märkstötspänning (din en 61984) 6 kV
- MÄRKSTRÖM (DIN EN 61984) 10 A.
- Brännbarhetsklass UL 94: V-0
- Genomgångsmotstånd: ≤ 4 mΩ
- Isoleringsmaterial: PC glasfiberförstärkt (UL-listad och tågkvalificerad)
- Isolering: IIIA
- Kontaktcykler AG: ≥ 500
- Kontaktcykler Au: ≥ 500
- Anslutningstyp PE: Skruvanslutning
- Ledaranslutningsarea AWG (PE), max.: AWG 14
- Ledaranslutningsarea AWG (PE), min.: AWG 26
- Avisoleringslängd Mätanslutning 8 mm
- Avisoleringslängd PE-anslutning 5 mm
- Åtdragningsmoment max. PE-anslutning 0,55 Nm
- Åtdragningsmoment min. PE-anslutning 0,5 Nm
- Fästskruv 3
- Bladmått spår (PE-anslutning): SD 0,6 x 3,5
- Höjd kontakt 39,5 mm
- Typ av produkt
Stiftinsats
- Serie
RockStar® HDC HQ
- Funktioner
med kopparlegering
- Anslutning
Crimp
- Totalt antal poler
7 + PE
- Ledararea (max.)
2.5 mm²
- Antal poler
7
- Ledararea (min.)
0.14 mm²
- Innehåll
1 st
- Ledande kontakt (PE)
Ja
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 195484 Weidmüller 1003190000 Stiftinsats RockStar® HDC HQ 7 + PE Crimp 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 195484 Weidmüller 1003190000 Stiftinsats RockStar® HDC HQ 7 + PE Crimp 1 st
Beskrivning
Observera, denna text är maskinöversatt.
Tapphållaren. HDC - insats, stift, 400 V, 10 A, Antal platser: 7, Crimpanslutning, Storlek: 1. HQ-serien - Liten men stor. De elektriska egenskaperna talar för sig själva. Den beprövade HD crimpkontakter kan även användas här. Trådanslutningsnivån är utformad som en crimpkontakt. Under årtionden, är den beprövade crimpanslutning används. Crimp kontakter medföljer inte insatserna. Kontakter 7 (+ PE) Märkström: 10 A, Märkspänning: 400V, Märkspänning enl UL / CSA 600 V AC / DC. Crimp.
Tapphållaren. HDC - insats, stift, 400 V, 10 A, Antal platser: 7, Crimpanslutning, Storlek: 1. HQ-serien - Liten men stor. De elektriska egenskaperna talar för sig själva. Den beprövade HD crimpkontakter kan även användas här. Trådanslutningsnivån är utformad som en crimpkontakt. Under årtionden, är den beprövade crimpanslutning används. Crimp kontakter medföljer inte insatserna. Kontakter 7 (+ PE) Märkström: 10 A, Märkspänning: 400V, Märkspänning enl UL / CSA 600 V AC / DC. Crimp.
