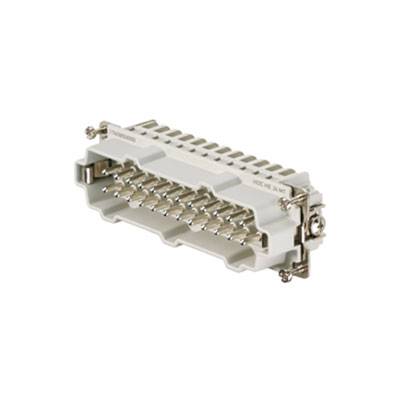

Weidmüller 1745850000 Stiftinsats RockStar® HDC HE 24 + PE Fjäder 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Stiftinsats
Anslutning
Fjäder
Serie
RockStar® HDC HE
Funktioner
med kopparlegering
Totalt antal poler
24 + PE
Datablad (PDF)
5 Styck
Visa alternativ
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
303,20 kr
3
4% = 13,19 kr
290,01 kr
5
6% = 18,46 kr
284,74 kr
10
7% = 21,95 kr
281,25 kr
25
9% = 25,92 kr
277,28 kr
50
10% = 30,32 kr
272,88 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (303,20 kr / stycken)
303,20 kr
exkl. moms
Endast 5 Styck kvar på lager
Höjdpunkter & detaljer
male insert
- HDC HE 24 MT
Tekniska specifikationer
- Nettovikt: 100 g
- Gränstemperatur: -40 °C ... 125 °C
- Isolationsmotstånd 1010 Ω
- Föroreningsgrad: 3.
- Bredd: 34 mm
- Höjd: 33,5 mm
- Djup: 111 mm
- Längd sockel 111 mm
- Storlek 8
- Serie: HE
- MÄRKSPÄNNING (DIN EN 61984) 500 V.
- Märkspänning enligt UL/CSA: 600 V AC/DC
- Märkstötspänning (din en 61984) 6 kV
- MÄRKSTRÖM (DIN EN 61984) 16 A.
- Brännbarhetsklass UL 94: V-0
- Genomgångsmotstånd: ≤ 2 MΩ
- Isoleringsmaterial: PC glasfiberförstärkt (UL-listad och tågkvalificerad)
- Isolering: IIIA
- Kontaktcykler AG: ≥ 500
- Anslutningstyp PE: Skruvanslutning
- Ledaranslutningsarea AWG (PE), max.: AWG 12
- Ledaranslutningsarea AWG (PE), min.: AWG 20
- Avisoleringslängd Mätanslutning 8 mm
- Avisoleringslängd PE-anslutning 10 mm
- Åtdragningsmoment max. PE-anslutning 1,5 Nm
- Åtdragningsmoment min. PE-anslutning 1,2 Nm
- Fästskruv 4
- Bladmått krysspår: Stl. PH1
- Bladmått spår (PE-anslutning): SD 0,8 x 4,0
- Yta: Silver passiviserad
- Material: Kopparlegering
- Bladmått spår (skruvanslutning): SD 0.5 x 3.0
- Höjd kontakt 33,5 mm
- Typ av produkt
Stiftinsats
- Serie
RockStar® HDC HE
- Funktioner
med kopparlegering
- Anslutning
Fjäder
- Totalt antal poler
24 + PE
- Ledararea (max.)
2.5 mm²
- Antal poler
24
- Ledararea (min.)
0.25 mm²
- Innehåll
1 st
- Ledande kontakt (PE)
Ja
34
33.5 mm
111 mm
500 V
24
Pin
-40-125 °C
V0
6 kV
Spring clamp connection
Silver
3
0.5-2.5 mm²
2.5-2.5 mm²
0.5-2.5 mm²
0.25-2.5 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 203356 Weidmüller 1745850000 Stiftinsats RockStar® HDC HE 24 + PE Fjäder 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 203356 Weidmüller 1745850000 Stiftinsats RockStar® HDC HE 24 + PE Fjäder 1 st
Beskrivning
Observera, denna text är maskinöversatt.
Tapphållaren. HDC - insats, stift, 500 V, 16 A, Antal platser: 24, spänning, storlek: 8. När spänningen klämma anslutningsnivå tråden är utformad som en dragfjäder. Detta gör det praktiskt taget underhållsfritt och det är en säker och permanent anslutning, som är utformad vibrationssäker. Kontakter 48, Märkström: 16 A, Märkspänning: 500V, Märkspänning enl UL / CSA 600 V AC / DC. Tension klämma.
Tapphållaren. HDC - insats, stift, 500 V, 16 A, Antal platser: 24, spänning, storlek: 8. När spänningen klämma anslutningsnivå tråden är utformad som en dragfjäder. Detta gör det praktiskt taget underhållsfritt och det är en säker och permanent anslutning, som är utformad vibrationssäker. Kontakter 48, Märkström: 16 A, Märkspänning: 500V, Märkspänning enl UL / CSA 600 V AC / DC. Tension klämma.
