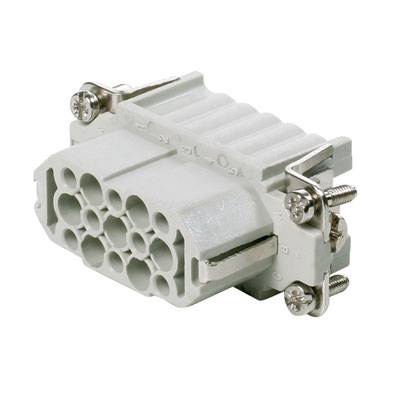

Weidmüller 1601730000 Insats för hylsdon RockStar® HDC HQ 40 + PE Crimp 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Insats för hylsdon
Anslutning
Crimp
Serie
RockStar® HDC HQ
Funktioner
med kopparlegering
Totalt antal poler
40 + PE
Datablad (PDF)
7 Styck
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
167,20 kr
3
5% = 8,30 kr
158,90 kr
5
7% = 11,60 kr
155,60 kr
10
8% = 13,82 kr
153,38 kr
25
10% = 16,30 kr
150,90 kr
50
11% = 19,08 kr
148,12 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (167,20 kr / stycken)
167,20 kr
exkl. moms
Endast 7 Styck kvar på lager
Höjdpunkter & detaljer
kvinnlig insert
- HDC HD 40 FC
Tekniska specifikationer
- Nettovikt: 63 g
- Gränstemperatur: -40 °C ... 125 °C
- Isolationsmotstånd 1010 Ω
- Föroreningsgrad: 3.
- Bredd: 34 mm
- Höjd: 35 mm
- Djup: 84,5 mm
- Höjd uttag 35 mm
- Längd sockel 84,5 mm
- Storlek 6
- Serie HD
- MÄRKSPÄNNING (DIN EN 61984) 250 V.
- Märkspänning enligt UL/CSA: 600 V AC/DC
- Märkstötspänning (din en 61984) 4 kV
- MÄRKSTRÖM (DIN EN 61984) 10 A.
- Brännbarhetsklass UL 94: V-0
- Genomgångsmotstånd: ≤ 4 mΩ
- Isoleringsmaterial: PC glasfiberförstärkt (UL-listad och tågkvalificerad)
- Isolering: IIIA
- Kontaktcykler AG: ≥ 500
- Kontaktcykler Au: ≥ 500
- Anslutningstyp PE: Skruvanslutning
- Ledaranslutningsarea AWG (PE), max.: AWG 14
- Ledaranslutningsarea AWG (PE), min.: AWG 20
- Avisoleringslängd Mätanslutning 8 mm
- Avisoleringslängd PE-anslutning 10 mm
- Åtdragningsmoment max. PE-anslutning 1,5 Nm
- Åtdragningsmoment min. PE-anslutning 1,2 Nm
- Fästskruv 4
- Bladmått krysspår: Stl. PZ1
- Bladmått spår (PE-anslutning): SD 0,6 x 3,5, SD 0,8 x 4,0
- Typ av produkt
Insats för hylsdon
- Serie
RockStar® HDC HQ
- Funktioner
med kopparlegering
- Anslutning
Crimp
- Totalt antal poler
40 + PE
- Ledararea (max.)
2.5 mm²
- Antal poler
40
- Ledararea (min.)
0.14 mm²
- Innehåll
1 st
- Ledande kontakt (PE)
Ja
34
35 mm
84.5 mm
250 V
40
Bus
-40-125 °C
V0
4 kV
Crimp connection
Silver
3
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
0.14-2.5 mm²
TRUE
Other copper alloys
10 A
Thermoplastic
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 202791 Weidmüller 1601730000 Insats för hylsdon RockStar® HDC HQ 40 + PE Crimp 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 202791 Weidmüller 1601730000 Insats för hylsdon RockStar® HDC HQ 40 + PE Crimp 1 st
Beskrivning
Observera, denna text är maskinöversatt.
Kvinna insats. HDC - insert uttag, 250 V, 10 A, Antal platser: 40, Crimpanslutning, Storlek: 6 HD-serien har en hög kontakttäthet och är därför idealisk för signalbehandling. Trådanslutningsnivån är utformad som en crimpkontakt. Under årtionden, är den beprövade crimpanslutning används. Crimp kontakter medföljer inte insatserna. Kontakter 80, Märkström: 10 A, Märkspänning: 250V, Märkspänning enl UL / CSA 600 V AC / DC. Crimp.
Kvinna insats. HDC - insert uttag, 250 V, 10 A, Antal platser: 40, Crimpanslutning, Storlek: 6 HD-serien har en hög kontakttäthet och är därför idealisk för signalbehandling. Trådanslutningsnivån är utformad som en crimpkontakt. Under årtionden, är den beprövade crimpanslutning används. Crimp kontakter medföljer inte insatserna. Kontakter 80, Märkström: 10 A, Märkspänning: 250V, Märkspänning enl UL / CSA 600 V AC / DC. Crimp.
