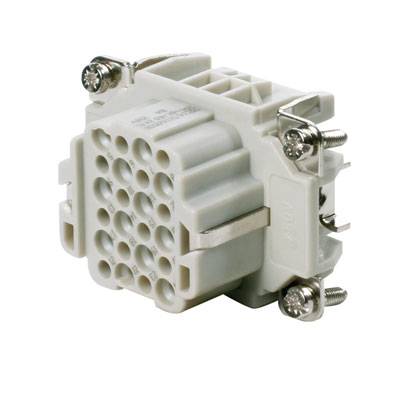

Weidmüller 1651160000 Insats för hylsdon RockStar® HDC HDD 24 + PE Crimp 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Insats för hylsdon
Anslutning
Crimp
Serie
RockStar® HDC HDD
Funktioner
med kopparlegering
Totalt antal poler
24 + PE
Datablad (PDF)
5 Styck
Visa alternativ
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
255,20 kr
3
4% = 11,10 kr
244,10 kr
5
6% = 15,54 kr
239,66 kr
10
7% = 18,48 kr
236,72 kr
25
9% = 21,82 kr
233,38 kr
50
10% = 25,52 kr
229,68 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (255,20 kr / stycken)
255,20 kr
exkl. moms
Endast 5 Styck kvar på lager
Höjdpunkter & detaljer
kvinnlig insert
- HDC HDD 24 FC
Tekniska specifikationer
- Nettovikt: 37 g
- Gränstemperatur: -40 °C ... 125 °C
- Isolationsmotstånd 1010 Ω
- Föroreningsgrad: 3.
- Bredd: 34 mm
- Höjd: 33 mm
- Djup: 51 mm
- Höjd uttag 33 mm
- Längd sockel 51 mm
- Storlek 3
- Serien: HDD
- MÄRKSPÄNNING (DIN EN 61984) 250 V.
- Märkspänning enligt UL/CSA: 600 V AC/DC
- Märkstötspänning (din en 61984) 4 kV
- MÄRKSTRÖM (DIN EN 61984) 10 A.
- Brännbarhetsklass UL 94: V-0
- Genomgångsmotstånd: ≤ 4 mΩ
- Isoleringsmaterial: PC glasfiberförstärkt (UL-listad och tågkvalificerad)
- Isolering: IIIA
- Kontaktcykler AG: ≥ 500
- Kontaktcykler Au: ≥ 500
- Anslutningstyp PE: Skruvanslutning
- Ledaranslutningsarea AWG (PE), max.: AWG 14
- Ledaranslutningsarea AWG (PE), min.: AWG 20
- Avisoleringslängd Mätanslutning 8 mm
- Avisoleringslängd PE-anslutning 10 mm
- Åtdragningsmoment max. PE-anslutning 1,5 Nm
- Åtdragningsmoment min. PE-anslutning 1,2 Nm
- Fästskruv 4
- Bladmått krysspår: Stl. PZ1
- Bladmått spår (PE-anslutning): SD 0,6 x 3,5, SD 0,8 x 4,0
- Typ av produkt
Insats för hylsdon
- Serie
RockStar® HDC HDD
- Funktioner
med kopparlegering
- Anslutning
Crimp
- Totalt antal poler
24 + PE
- Ledararea (max.)
2.5 mm²
- Antal poler
24
- Ledararea (min.)
0.14 mm²
- Innehåll
1 st
- Ledande kontakt (PE)
Ja
34
33 mm
51 mm
250 V
24
Bus
-40-125 °C
V0
4 kV
Crimp connection
Silver
3
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
0.14-2.05 mm²
TRUE
Other copper alloys
10 A
Thermoplastic
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 202849 Weidmüller 1651160000 Insats för hylsdon RockStar® HDC HDD 24 + PE Crimp 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 202849 Weidmüller 1651160000 Insats för hylsdon RockStar® HDC HDD 24 + PE Crimp 1 st
Beskrivning
Observera, denna text är maskinöversatt.
Kvinna insats. HDC - insert uttag, 250 V, 10 A, Antal platser: 24, Crimpanslutning, Storlek: 3 HDD-serien med bearbetade crimpkontakter är konstruerade för hög siffra i ett begränsat utrymme. De mindre konstruktions Användare spara installationsutrymme, utan att vara begränsade i antalet poler. Trådanslutningsnivån är utformad som en crimpkontakt. Under årtionden, är den beprövade crimpanslutning används. Crimp kontakter medföljer inte insatserna. Kontakter 24, Märkström: 10 A, Märkspänning: 250V, Märkspänning enl UL / CSA 600 V AC / DC. Crimp.
Kvinna insats. HDC - insert uttag, 250 V, 10 A, Antal platser: 24, Crimpanslutning, Storlek: 3 HDD-serien med bearbetade crimpkontakter är konstruerade för hög siffra i ett begränsat utrymme. De mindre konstruktions Användare spara installationsutrymme, utan att vara begränsade i antalet poler. Trådanslutningsnivån är utformad som en crimpkontakt. Under årtionden, är den beprövade crimpanslutning används. Crimp kontakter medföljer inte insatserna. Kontakter 24, Märkström: 10 A, Märkspänning: 250V, Märkspänning enl UL / CSA 600 V AC / DC. Crimp.
