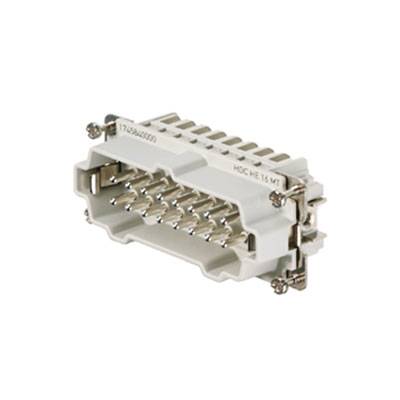

Weidmüller 1745840000 Stiftinsats RockStar® HDC HE 16 + PE Fjäder 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Stiftinsats
Anslutning
Fjäder
Serie
RockStar® HDC HE
Funktioner
med kopparlegering
Totalt antal poler
16 + PE
Datablad (PDF)
11 Styck
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
311,20 kr
3
4% = 13,54 kr
297,66 kr
5
6% = 18,95 kr
292,25 kr
10
7% = 22,53 kr
288,67 kr
25
9% = 26,61 kr
284,59 kr
50
10% = 31,12 kr
280,08 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (311,20 kr / stycken)
311,20 kr
exkl. moms
30 dagars öppet köp
Höjdpunkter & detaljer
male insert
- HDC HE 16 MT
Tekniska specifikationer
- Nettovikt: 77 g
- Gränstemperatur: -40 °C ... 125 °C
- Isolationsmotstånd 1010 Ω
- Föroreningsgrad: 3.
- Bredd: 34 mm
- Höjd: 33,5 mm
- Djup: 84,5 mm
- Längd sockel 84,5 mm
- Storlek 6
- Serie: HE
- MÄRKSPÄNNING (DIN EN 61984) 500 V.
- Märkspänning enligt UL/CSA: 600 V AC/DC
- Märkstötspänning (din en 61984) 6 kV
- MÄRKSTRÖM (DIN EN 61984) 16 A.
- Brännbarhetsklass UL 94: V-0
- Genomgångsmotstånd: ≤ 2 MΩ
- Isoleringsmaterial: PC glasfiberförstärkt (UL-listad och tågkvalificerad)
- Isolering: IIIA
- Kontaktcykler AG: ≥ 500
- Anslutningstyp PE: Skruvanslutning
- Ledaranslutningsarea AWG (PE), max.: AWG 12
- Ledaranslutningsarea AWG (PE), min.: AWG 20
- Avisoleringslängd Mätanslutning 8 mm
- Avisoleringslängd PE-anslutning 10 mm
- Åtdragningsmoment max. PE-anslutning 1,5 Nm
- Åtdragningsmoment min. PE-anslutning 1,2 Nm
- Fästskruv 4
- Bladmått krysspår: Stl. PH1
- Bladmått spår (PE-anslutning): SD 0,8 x 4,0
- Yta: Silver passiviserad
- Material: Kopparlegering
- Bladmått spår (skruvanslutning): SD 0.5 x 3.0
- Höjd kontakt 33,5 mm
- Typ av produkt
Stiftinsats
- Serie
RockStar® HDC HE
- Funktioner
med kopparlegering
- Anslutning
Fjäder
- Totalt antal poler
16 + PE
- Ledararea (max.)
2.5 mm²
- Antal poler
16
- Ledararea (min.)
0.25 mm²
- Innehåll
1 st
- Ledande kontakt (PE)
Ja
34
33.5 mm
84.5 mm
500 V
16
Pin
-40-125 °C
V0
6 kV
Spring clamp connection
Silver
3
0.5-2.5 mm²
2.5-2.5 mm²
0.5-2.5 mm²
0.25-2.5 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 203355 Weidmüller 1745840000 Stiftinsats RockStar® HDC HE 16 + PE Fjäder 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 203355 Weidmüller 1745840000 Stiftinsats RockStar® HDC HE 16 + PE Fjäder 1 st
Beskrivning
Observera, denna text är maskinöversatt.
Tapphållaren. HDC - insats, stift, 500 V, 16 A, Antal platser: 16, spänning, storlek: 6. Om spänningen klämma kabelanslutning nivån är utformad som en dragfjäder. Detta gör det praktiskt taget underhållsfritt och det är en säker och permanent anslutning, som är utformad vibrationssäker. Kontakter 32, Märkström: 16 A, Märkspänning: 500V, Märkspänning enl UL / CSA 600 V AC / DC. Tension klämma.
Tapphållaren. HDC - insats, stift, 500 V, 16 A, Antal platser: 16, spänning, storlek: 6. Om spänningen klämma kabelanslutning nivån är utformad som en dragfjäder. Detta gör det praktiskt taget underhållsfritt och det är en säker och permanent anslutning, som är utformad vibrationssäker. Kontakter 32, Märkström: 16 A, Märkspänning: 500V, Märkspänning enl UL / CSA 600 V AC / DC. Tension klämma.
