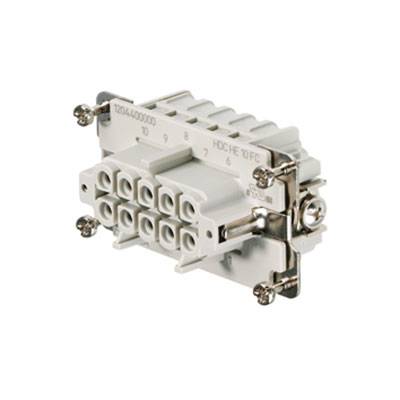

Weidmüller 1204400000 Insats för hylsdon RockStar® HDC HE 10 + PE Crimp 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Insats för hylsdon
Anslutning
Crimp
Serie
RockStar® HDC HE
Funktioner
med kopparlegering
Totalt antal poler
10 + PE
Datablad (PDF)
5 Styck
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
151,20 kr
3
6% = 8,36 kr
142,84 kr
5
8% = 11,72 kr
139,48 kr
10
9% = 13,93 kr
137,27 kr
25
11% = 16,43 kr
134,77 kr
50
13% = 19,22 kr
131,98 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (151,20 kr / stycken)
151,20 kr
exkl. moms
Endast 5 Styck kvar på lager
Höjdpunkter & detaljer
kvinnlig insert
- HDC HE 10 FC
Tekniska specifikationer
- Nettovikt: 40 g
- Gränstemperatur: -40 °C ... 125 °C
- Isolationsmotstånd 1010 Ω
- Föroreningsgrad: 3.
- Bredd: 34 mm
- Höjd: 33,5 mm
- Djup: 64 mm
- Höjd uttag 33,5 mm
- Längd sockel 64 mm
- Storlek 4
- Serie: HE
- MÄRKSPÄNNING (DIN EN 61984) 500 V.
- Märkspänning enligt UL/CSA: 600 V AC/DC
- Märkstötspänning (din en 61984) 6 kV
- MÄRKSTRÖM (DIN EN 61984) 16 A.
- Brännbarhetsklass UL 94: V-0
- Genomgångsmotstånd: ≤ 2 MΩ
- Isoleringsmaterial: PC glasfiberförstärkt (UL-listad och tågkvalificerad)
- Isolering: IIIA
- Kontaktcykler AG: ≥ 500
- Kontaktcykler Au: ≥ 500
- Anslutningstyp PE: Skruvanslutning
- Ledaranslutningsarea AWG (PE), max.: AWG 12
- Ledaranslutningsarea AWG (PE), min.: AWG 20
- Avisoleringslängd Mätanslutning 7,5 mm
- Avisoleringslängd PE-anslutning 10 mm
- Åtdragningsmoment max. PE-anslutning 1,5 Nm
- Åtdragningsmoment min. PE-anslutning 1,2 Nm
- Fästskruv 4
- Bladmått krysspår: Stl. PH1
- Bladmått spår (PE-anslutning): SD 0,8 x 4,0
- Typ av produkt
Insats för hylsdon
- Serie
RockStar® HDC HE
- Funktioner
med kopparlegering
- Anslutning
Crimp
- Totalt antal poler
10 + PE
- Ledararea (max.)
4 mm²
- Antal poler
10
- Ledararea (min.)
0.5 mm²
- Innehåll
1 st
- Ledande kontakt (PE)
Ja
34
33.5 mm
64 mm
500 V
10
Bus
-40-125 °C
V0
6 kV
Crimp connection
Silver
3
0.5-4 mm²
4-4 mm²
0.5-4 mm²
0.5-4 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 201598 Weidmüller 1204400000 Insats för hylsdon RockStar® HDC HE 10 + PE Crimp 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 201598 Weidmüller 1204400000 Insats för hylsdon RockStar® HDC HE 10 + PE Crimp 1 st
Beskrivning
Observera, denna text är maskinöversatt.
Kvinna insats. HDC - insert uttag, 500 V, 16 A, Antal platser: 10, Crimpanslutning, Storlek: 4. I Crimp trådanslutningsnivå är utformad som en crimpkontakt. Under årtionden, är den beprövade crimpanslutning används. Crimp kontakter medföljer inte insatserna. Kontakter 10, Märkström: 16 A, Märkspänning: 500V, Märkspänning enl UL / CSA 600 V AC / DC. Crimp.
Kvinna insats. HDC - insert uttag, 500 V, 16 A, Antal platser: 10, Crimpanslutning, Storlek: 4. I Crimp trådanslutningsnivå är utformad som en crimpkontakt. Under årtionden, är den beprövade crimpanslutning används. Crimp kontakter medföljer inte insatserna. Kontakter 10, Märkström: 16 A, Märkspänning: 500V, Märkspänning enl UL / CSA 600 V AC / DC. Crimp.
