Name: Weidmüller 1651150000 Stiftinsats RockStar® HDC HDD 24 + PE Crimp 1 st
Brand: Weidmüller
SKU: 202848
Availability: BackOrder

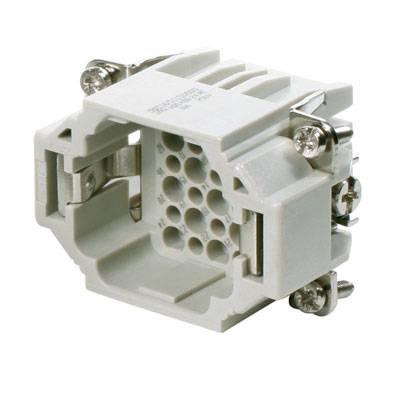

Grå industriell kontaktdon med rektangulär öppning och flera rundade kontakter, omgiven av skruvförbindningar.

Typ av produkt

Stiftinsats

Anslutning

Crimp

Serie

RockStar® HDC HDD

Funktioner

med kopparlegering

Totalt antal poler

24 + PE

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans ons 18 nov.

5 Styck

Antal

Styck

Toal (319,00 kr / stycken)

319,00 kr

inkl. moms

Endast 5 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

male insert

HDC HDD 24 MC

Tekniska specifikationer

Nettovikt: 40 g
Gränstemperatur: -40 °C ... 125 °C
Isolationsmotstånd 1010 Ω
Föroreningsgrad: 3.
Bredd: 34 mm
Höjd: 35 mm
Djup: 51 mm
Längd sockel 51 mm
Storlek 3
Serien: HDD
MÄRKSPÄNNING (DIN EN 61984) 250 V.
Märkspänning enligt UL/CSA: 600 V AC/DC
Märkstötspänning (din en 61984) 4 kV
MÄRKSTRÖM (DIN EN 61984) 10 A.
Brännbarhetsklass UL 94: V-0
Genomgångsmotstånd: ≤ 4 mΩ
Isoleringsmaterial: PC glasfiberförstärkt (UL-listad och tågkvalificerad)
Isolering: IIIA
Kontaktcykler AG: ≥ 500
Kontaktcykler Au: ≥ 500
Anslutningstyp PE: Skruvanslutning
Ledaranslutningsarea AWG (PE), max.: AWG 14
Ledaranslutningsarea AWG (PE), min.: AWG 20
Avisoleringslängd Mätanslutning 8 mm
Avisoleringslängd PE-anslutning 10 mm
Åtdragningsmoment max. PE-anslutning 1,5 Nm
Åtdragningsmoment min. PE-anslutning 1,2 Nm
Fästskruv 4
Bladmått krysspår: Stl. PZ1
Bladmått spår (PE-anslutning): SD 0,6 x 3,5, SD 0,8 x 4,0
Höjd kontakt 35 mm

Typ av produkt: Stiftinsats

Serie: RockStar® HDC HDD

Funktioner: med kopparlegering

Anslutning: Crimp

Totalt antal poler: 24 + PE

Ledararea (max.): 2.5 mm²

Antal poler: 24

Ledararea (min.): 0.14 mm²

Innehåll: 1 st

Ledande kontakt (PE): Ja

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Typ av produkt

Antal poler

Weidmüller 1651150000 Stiftinsats RockStar® HDC HDD 24 + PE Crimp 1 st

Artikelnr.:202848

Leverans ons 18 nov.

5 StyckConrad Electronic

Denna artikel

Stiftinsats

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

319,00 kr^*

Weidmüller 1092130000 Stiftinsats RockStar® HDC HDD 72 Crimp 1 st

Artikelnr.:199797

Leverans tors 14 jan. 2027

Conrad Electronic

Stiftinsats

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

279,00 kr^*

Weidmüller 1601710000 Stiftinsats RockStar® HDC HD 40 + PE Crimp 1 st

Artikelnr.:202788

Leverans mån 9 nov.

5 StyckConrad Electronic

Stiftinsats

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

289,00 kr^*

Weidmüller 1601720000 Stiftinsats RockStar® HDC HD 64 + PE Crimp 1 st

Artikelnr.:202790

Leverans ons 18 nov.

5 StyckConrad Electronic

Stiftinsats

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

309,00 kr^*

Weidmüller 1601740000 Insats för hylsdon RockStar® HDC HD 64 + PE Crimp 1 st

Artikelnr.:202792

Leverans ons 18 nov.

5 StyckConrad Electronic

Insats för hylsdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

329,00 kr^*

Weidmüller 1650570000 Stiftinsats RockStar® HDC HD 7 Crimp 1 st

Artikelnr.:202810

Leverans ons 18 nov.

5 StyckConrad Electronic

Stiftinsats

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

75,00 kr^*

Weidmüller 1650580000 Insats för hylsdon RockStar® HDC HD 7 Crimp 1 st

Artikelnr.:202811

Leverans ons 18 nov.

5 StyckConrad Electronic

Insats för hylsdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

75,00 kr^*

Weidmüller 1650590000 Stiftinsats RockStar® HDC HD 8 Crimp 1 st

Artikelnr.:202812

Leverans ons 18 nov.

5 StyckConrad Electronic

Stiftinsats

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

79,00 kr^*

Weidmüller 1650600000 Insats för hylsdon RockStar® HDC HD 8 Crimp 1 st

Artikelnr.:202813

Leverans ons 18 nov.

5 StyckConrad Electronic

Insats för hylsdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

79,00 kr^*

Weidmüller 1650650000 Stiftinsats RockStar® HDC HD 15 + PE Crimp 1 st

Artikelnr.:202816

Leverans ons 18 nov.

5 StyckConrad Electronic

Stiftinsats

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

229,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 202848 Weidmüller 1651150000 Stiftinsats RockStar® HDC HDD 24 + PE Crimp 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 202848 Weidmüller 1651150000 Stiftinsats RockStar® HDC HDD 24 + PE Crimp 1 st

Beskrivning

Observera, denna text är maskinöversatt.

Tapphållaren. HDC - insats, stift, 250 V, 10 A, Antal platser: 24, Crimpanslutning, Storlek: 3 HDD-serien med bearbetade crimpkontakter är konstruerade för hög siffra i ett begränsat utrymme. De mindre konstruktions Användare spara installationsutrymme, utan att vara begränsade i antalet poler. Trådanslutningsnivån är utformad som en crimpkontakt. Under årtionden, är den beprövade crimpanslutning används. Crimp kontakter medföljer inte insatserna. Kontakter 24, Märkström: 10 A, Märkspänning: 250V, Märkspänning enl UL / CSA 600 V AC / DC. Crimp.
