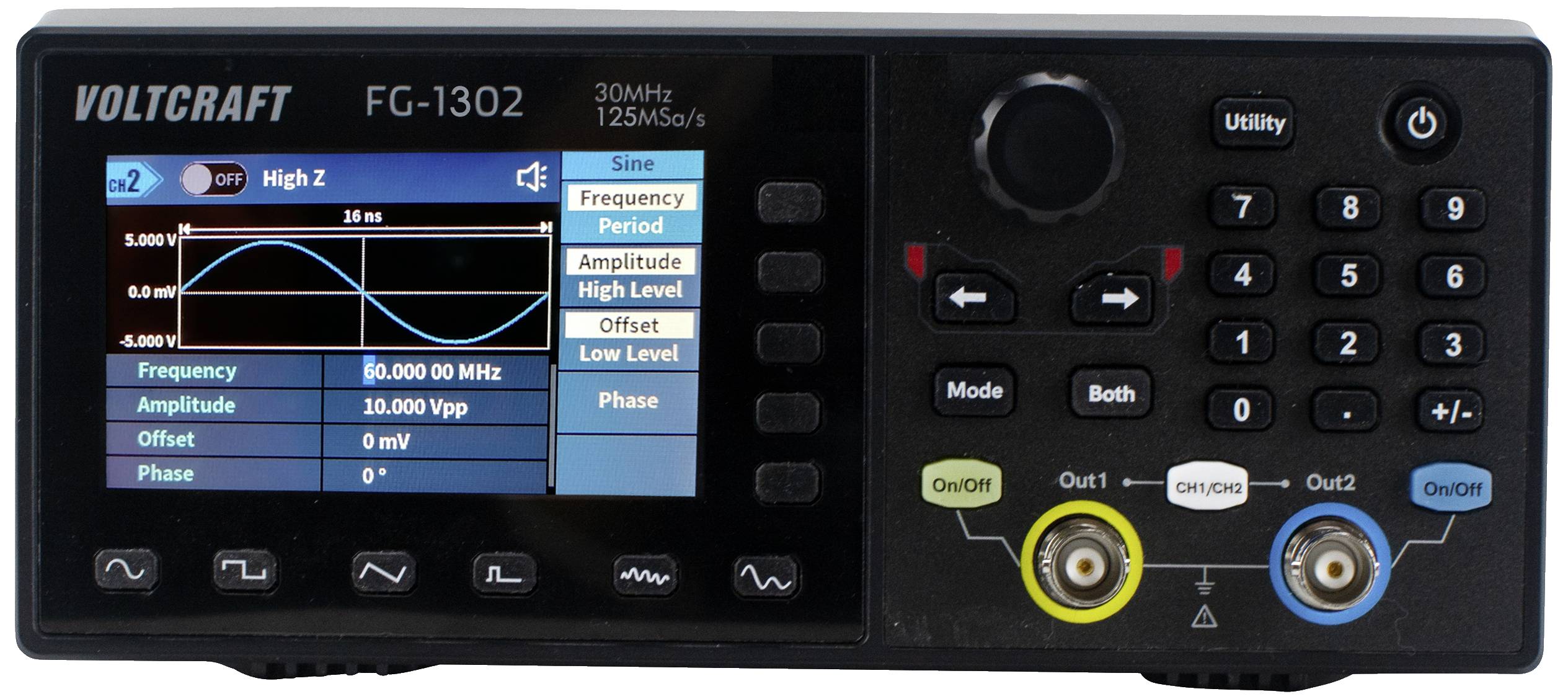

En funktionsgenerator Voltcraft FG-1302 visar en display med frekvens-, amplitud- och faseninformation. Manöverdon till höger.

En funktionsgenerator Voltcraft FG-1302 med färgdisplay visar en vågform. Sidoplacerade manöverdon och anslutningar är synliga.

En funktionsgenerator med digital display visar en sinuskurva och inställningar som frekvens och amplitud.

En digital funktionsgenerator från märket 'Voltcraft' på ovansidan. Den visar grafiska vågformdata på skärmen.

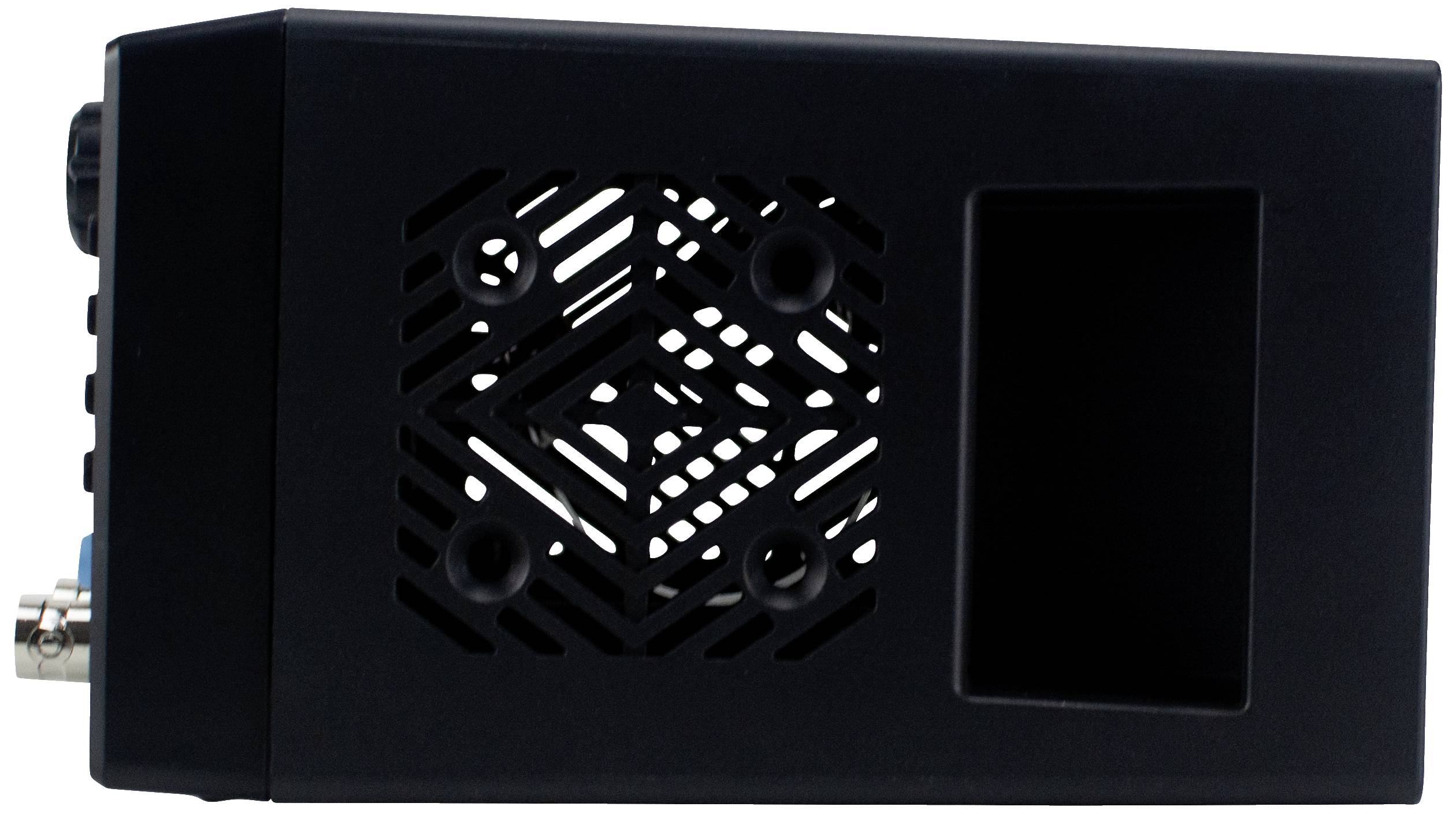

En svart teknisk apparat med ventilationsöppningar på sidan och flera anslutningar.

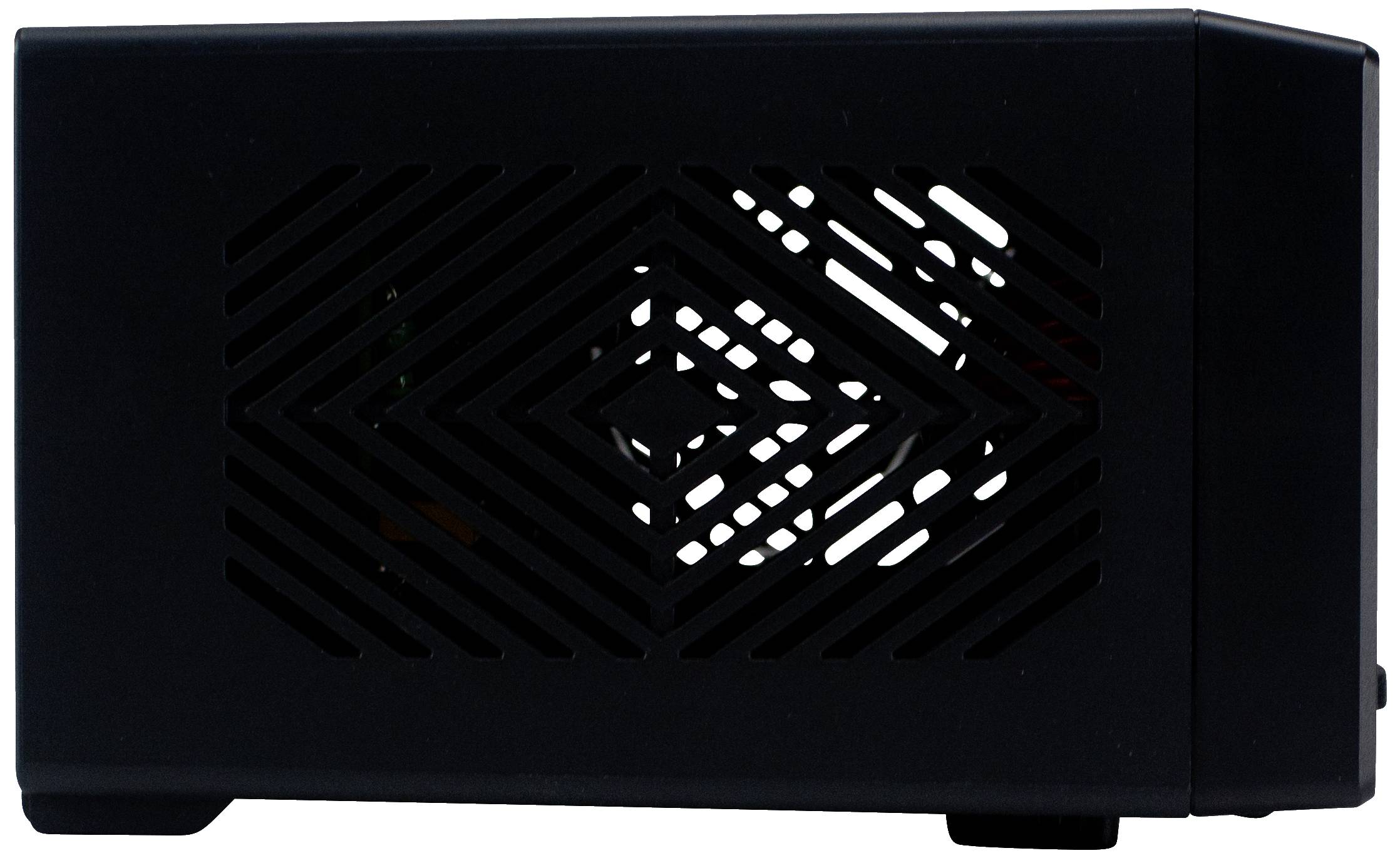

Svart datorhölje med diagonala ventilationsöppningar på sidan, som delvis visar enhetens innerdelar.

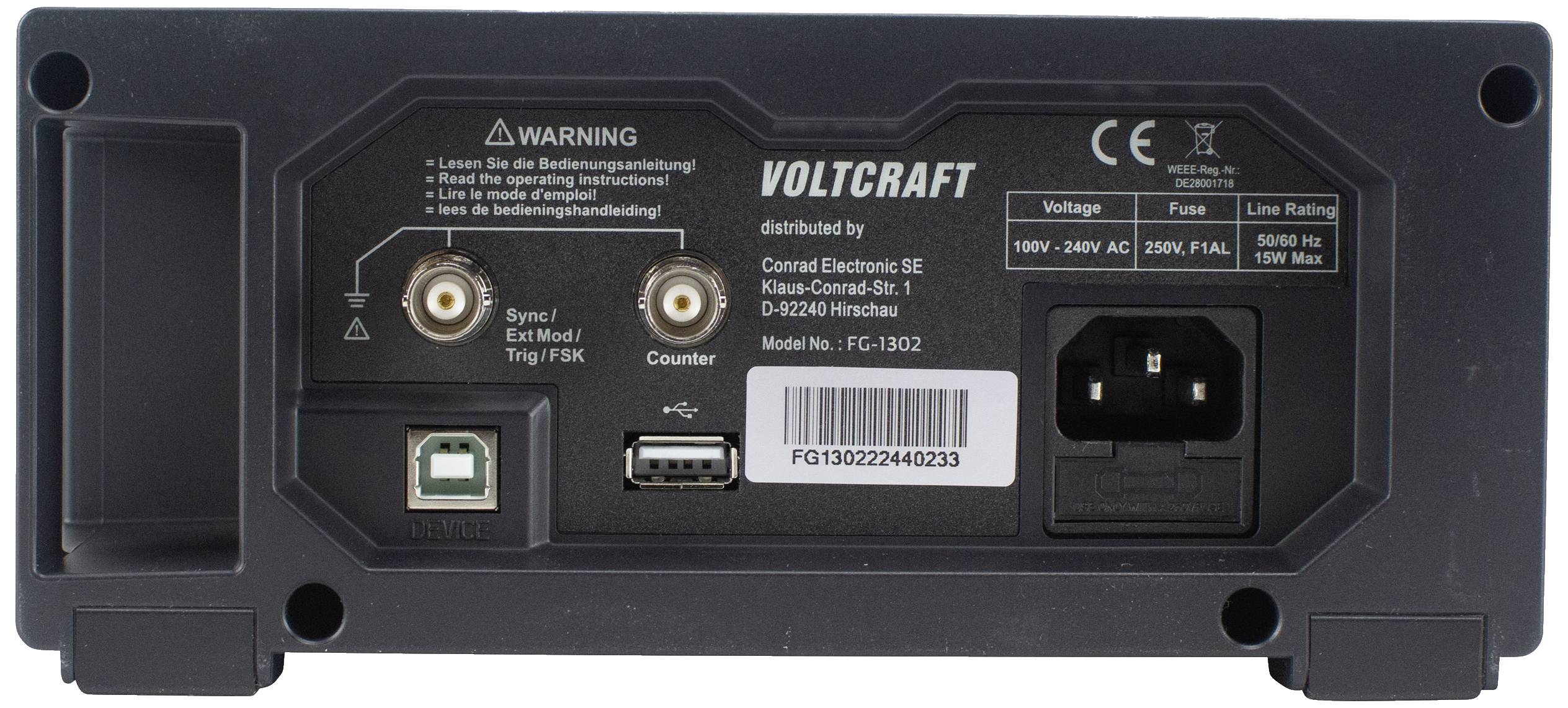

Baksidan av en Voltcraft-enhet med anslutningsuttag, nätströmskabelanslutning och varningstext om bruksanvisningen. Modell FG-1302.

Nätadapter med flera kablar och kontakter, märke Voltcraft. Lämplig för strömförsörjning och spänningsreglering av elektroniska enheter.

Ett oscilloskop och en funktionsgenerator är anslutna. Oscilloskopet visar vågsignaler. Båda enheterna har färgdisplayer och många manöverdon.

Oscilloskop-display visar 3FSK-modulation med gul vågform och röda markeringar. Frekvenser: Hastighet 100 Hz, HopFreq1/2: 100 Hz.

'4FSK-modulation på ett oscilloskop. Skärmen visar vågformer och frekvusinställningar: Rate, HopFreq1, HopFreq2, HopFreq3.'

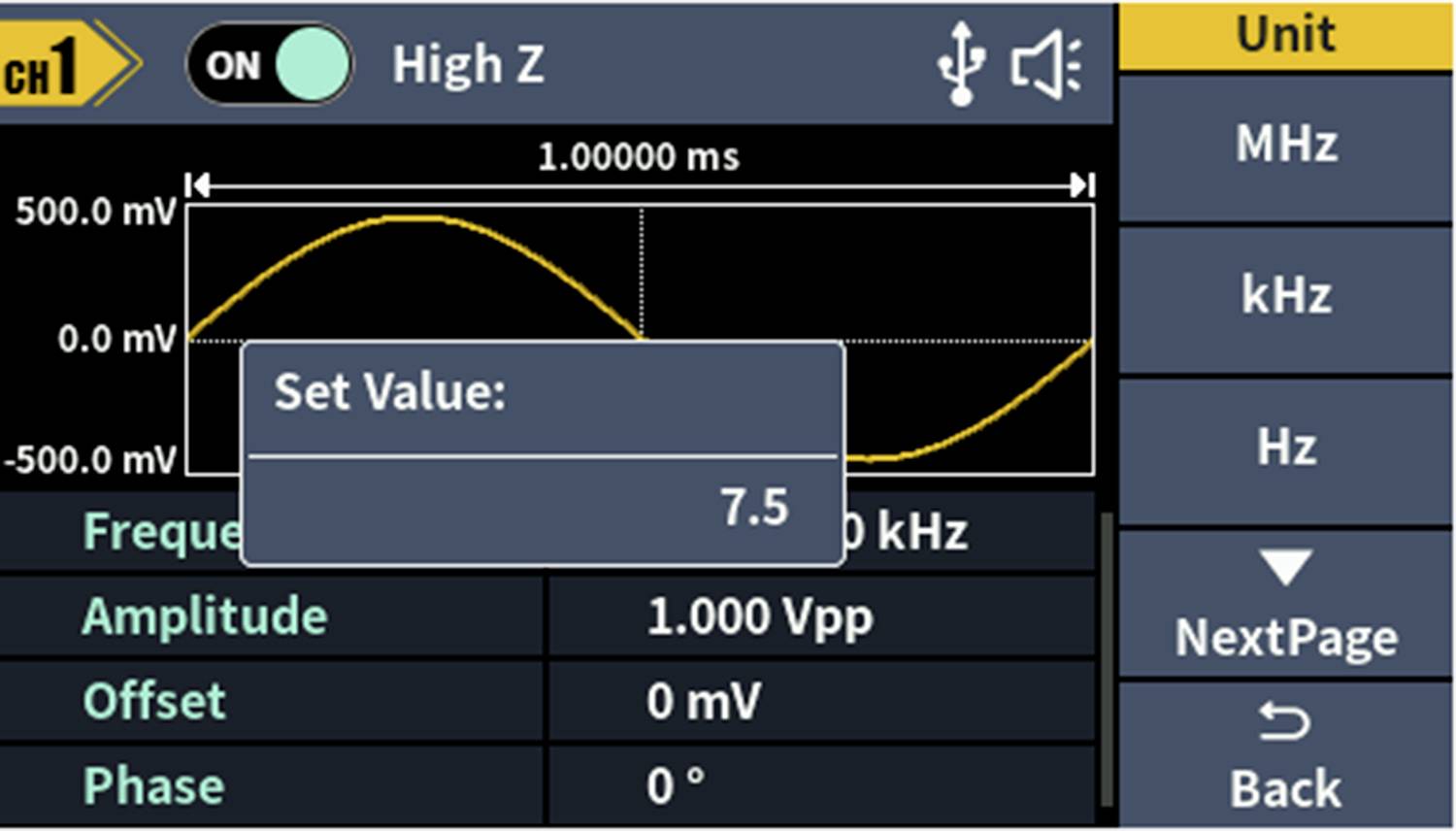

Oscilloskop-display visar en sinusvåg med 1,00000 ms och 500,0 mV. Inmatningsfält "Set Value: 7,5". Enheter: MHz, kHz, Hz.

Diagram över amplitudmodulation: Gul sinuskurva och röd höljesform; parametrar är form 'Sinus', frekvens 100 000 Hz, djup 100%.

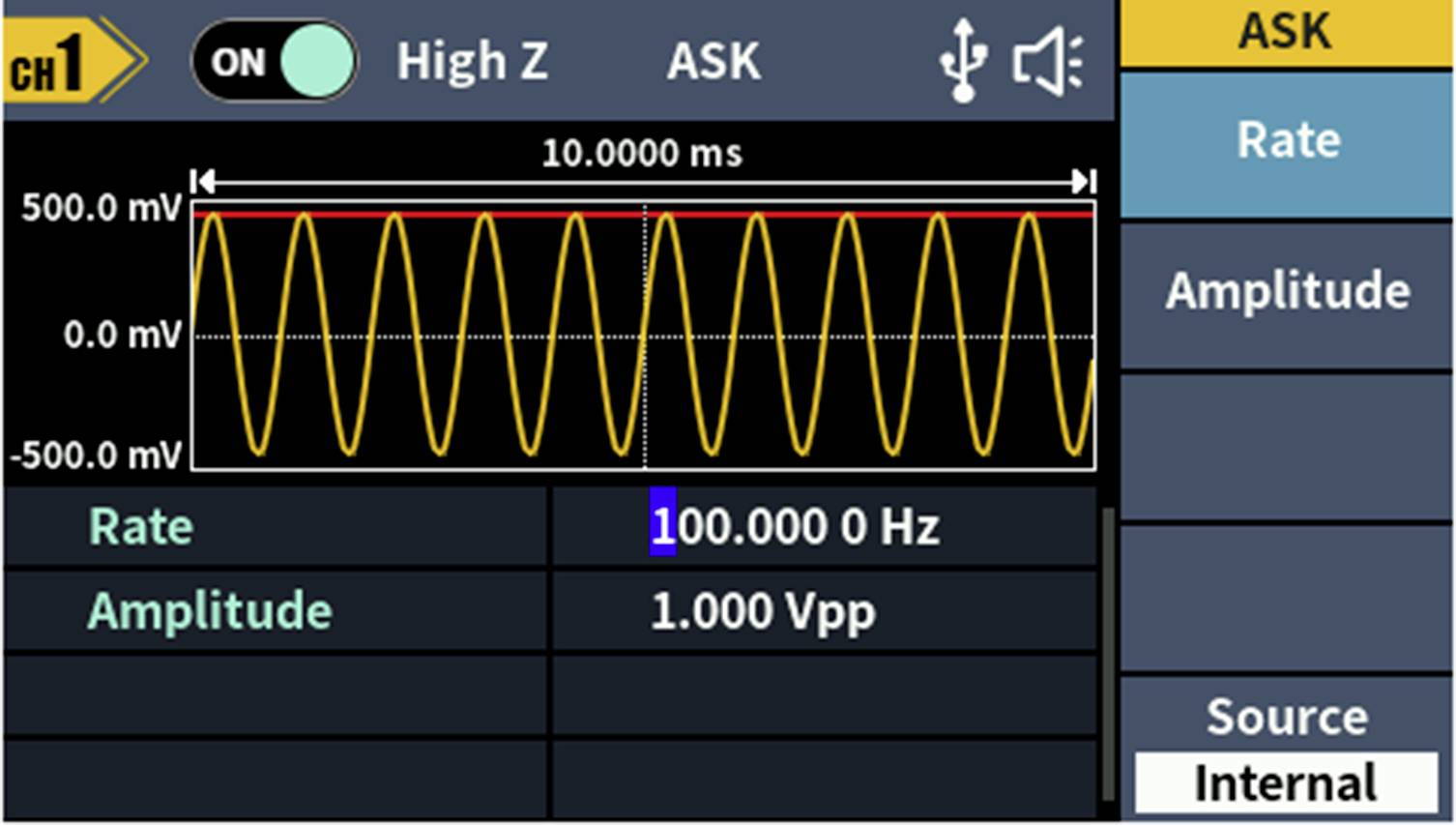

'Oscilloskopskärmen visar ett sinusformat spänningssignal med 0 Hz frekvens och 1.000 Vpp amplitud. ASK-läge är aktiverat.'

Oscilloskopskärm med en vågformsdisplay. Gul sinusvåg mellan -500,0 och 500,0 mV. BPSK-läge, frekvens: 100,0000 Hz.

Oscilloskopskärmen visar en sinusformad våg med 1,000000 s varaktighet och 1 cykel i burst-läge.

Oscilloskop-display med burst-läge: Signal med 500 mV och -500 mV amplitud, varaktighet 1,00000 s, N_Cycle Gated, polaritet positiv.

Oscilloskopskärm visar en AM-vågform. Huvudform: Sinus; Frekvens: 100 Hz; Djup: 100 %; Källa: Intern.

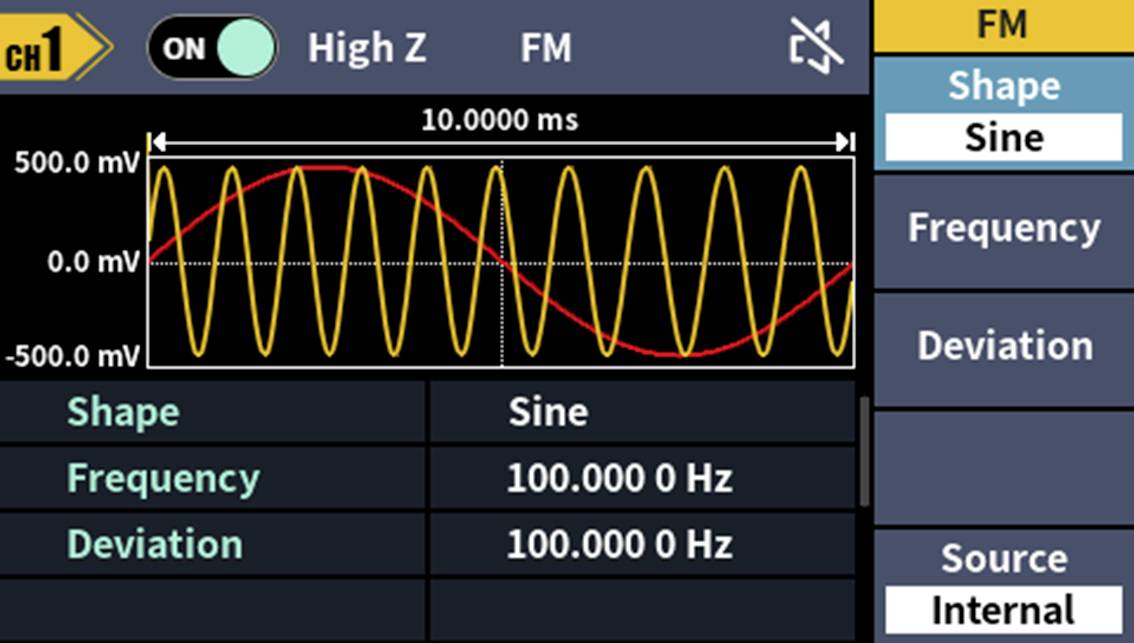

Ett oscilloskop-display visar en gul sinusvåg och en röd linje. Inställningar: 'Form: Sinus', 'Frekvens: 100,000 Hz'.

Diagram över ett oscilloskop visar FSK-signal med gul vågform. Ovan: 'High Z', 'FSK'. Värden: 'Rate' 100 000 Hz, 'HopFreq' 100 000 Hz.

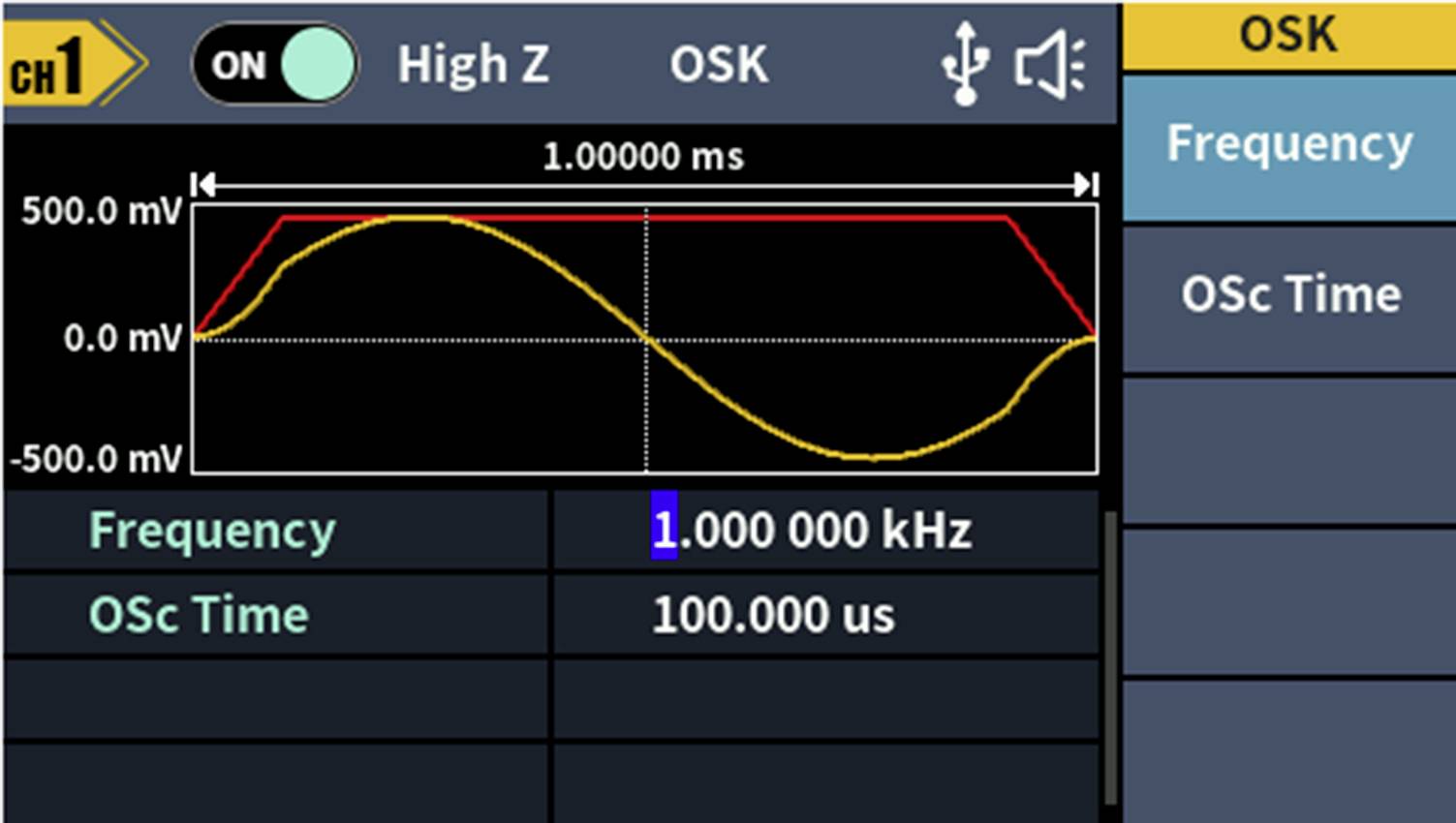

Oscilloskop-displayen visar en sinusvåg med 1 MHz frekvens och 100 µs varaktighet. Frekvens och oscillationstid markeras.

Oscilloskop-display visar en sinusvåg med 100 Hz frekvens och 0° avvikelse. Höger sida: Inställningar för form, frekvens och källa.

Oscilloskop-display: Gul sinusvåg med 10,0000 ms period, 500 mV amplitud. Inställningar: Frekvens 100 Hz, fasavvikelse 0°, källa intern.

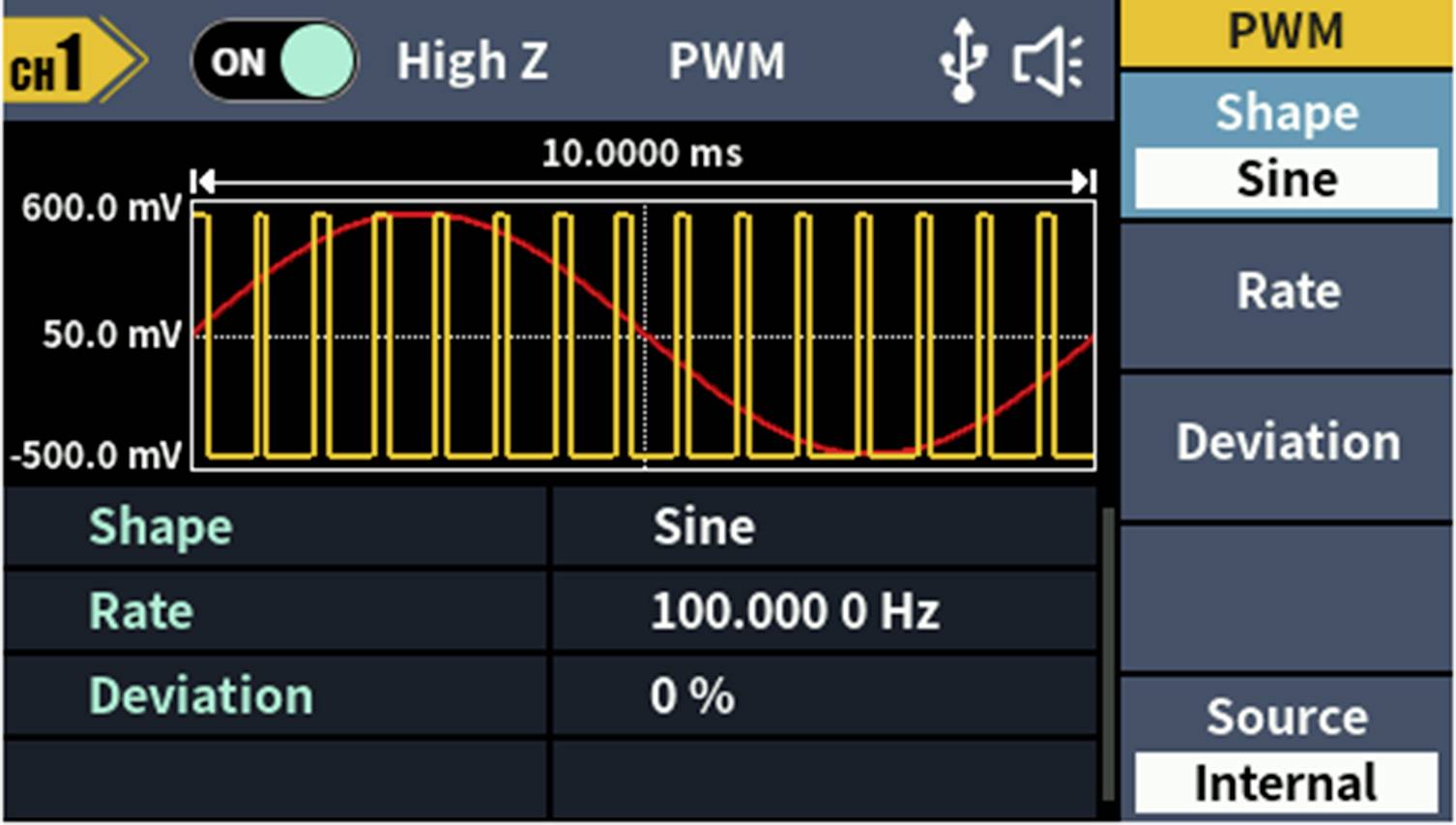

Oscilloskopskärm visar pulsbreddsmodulation (PWM) med sinusvåg. Huvudparametrar: Form - Sinus, Frekvens - 100 Hz, Avvikelse - 0%.

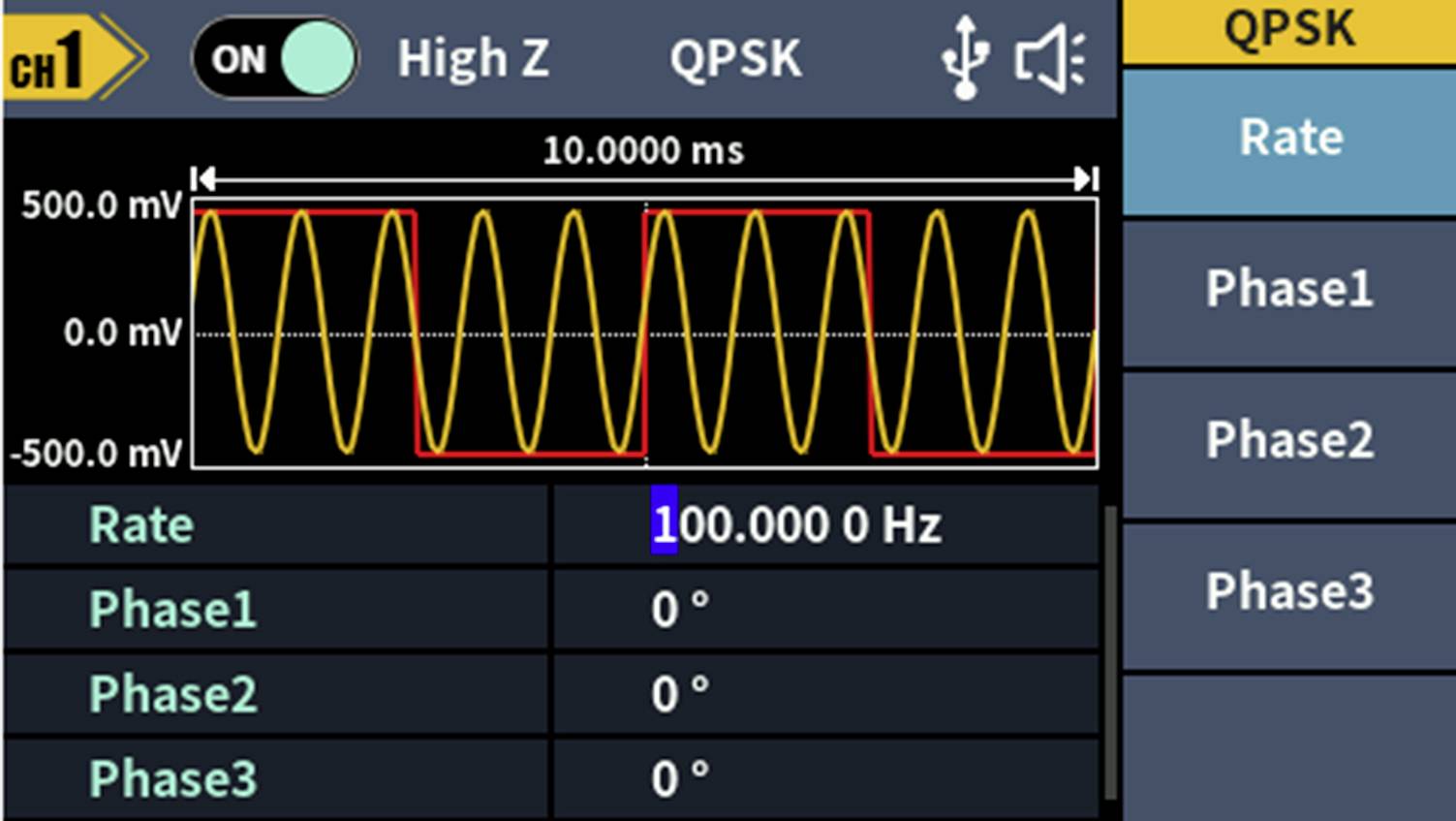

Oscilloskopskärm med QPSK-signal. Gul sinuskurva med röda toppar. Inställningar: Frekvens 100.000,0 Hz, fasvinkel samtliga 0°.

Oscilloskop visar en sinusvåg vid 100 Hz. Gul linje indikerar spänningsvariationer. Inställning: Form: Sinus, Frekvens: 100 Hz, Amplitud: 100%.

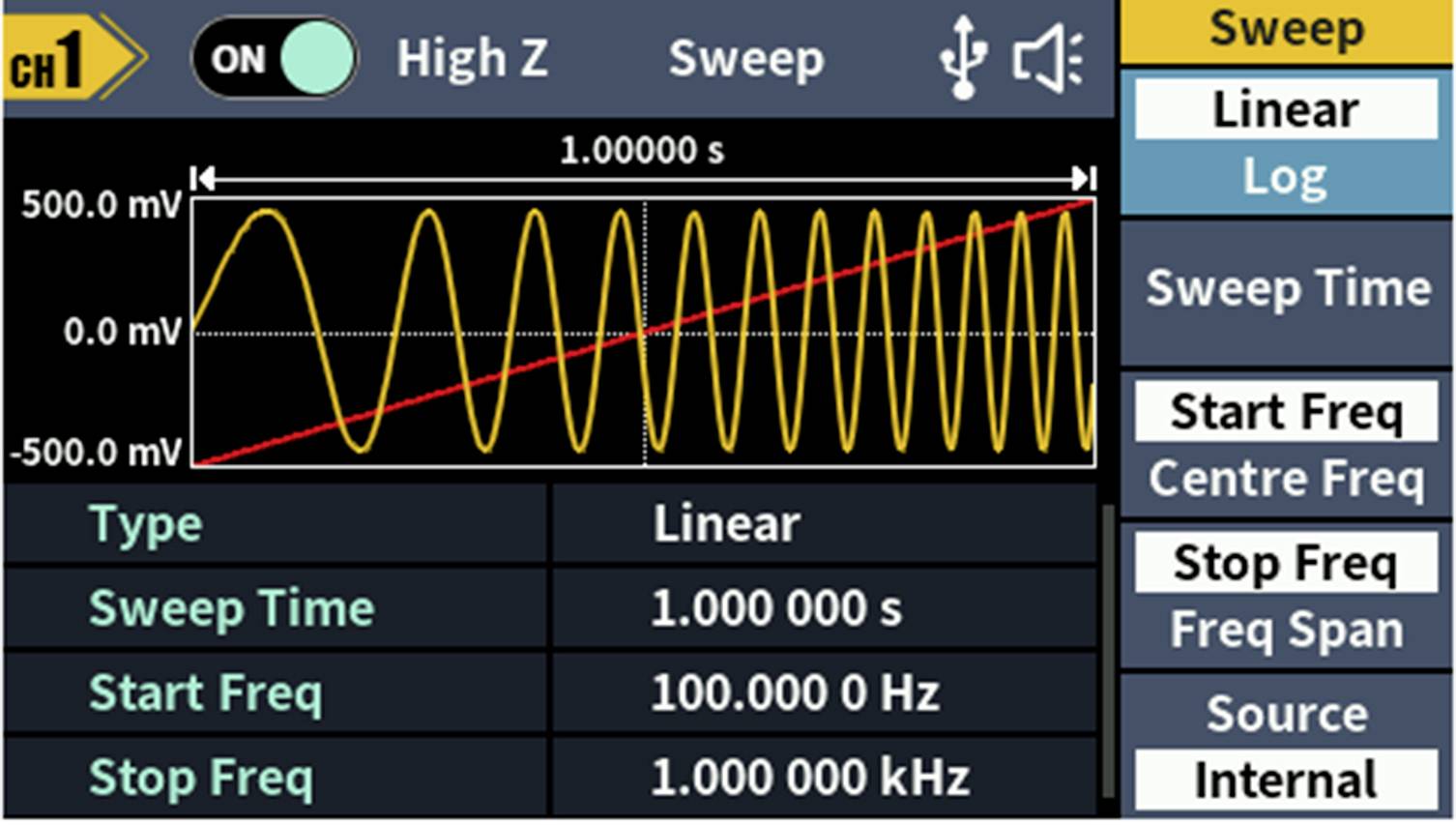

'Oscilloskop-display visar gul sinusvåg. X-axel: 1 mikrosekund, Y-axel: 500 mV per division. Inställningar: Linjär, Sweeptid: 1 sekund, Startfrekvens: 100 kHz, Stoppfrekvens: 1 MHz.'

1/28

Viktig information!

Datablad (PDF)

Snabb leverans ons. 16 sep.

157 Styck

Antal

Styck

Toal (2 152,00 kr / stycken)

2 152,00 kr

exkl. moms

Fri frakt

Rapportera juridiska problem

Höjdpunkter & detaljer

Funktionsgenerator FG-1302

30 MHz frekvensutgång1 µHz frekvensupplösning2 kanaler9,14 cm (3,6 tum) TFT LCD-display (480 x 272 pixlar)Stöder SCPIMaximal samplingshastighet 125 MSA/s14-bitars vertikal upplösning

Tekniska specifikationer

Typ av produkt: Funktionsgenerator nätdriven

Frekvens: 1 µHz - 30 MHz

Signal-utgångsformer: Arbiträr

Frekvensområde sinus: 1µHz - 30 MHz

Distorsionsfaktor sinus: 0.2 %

Frekvensområde fyrkant: 1 μHz - 15 MHz

Stigtid fyrkantig: 15 ns

Visning: LCD

Frekvensområde trekant: 1 μHz - 1 MHz

Frekvensområde ARB: 1 μHz - 10 MHz

: (ej certifierad kalibrering)

Mått.: (B x H) 200 mm x 92 mm

Vikt: 1 kg

Antal kanaler: 2 kanaler

Frekvens (max.): 30 MHz

Frekvens min.: 1 µHz

Egenskaper: Modulering

Mätningskategori: CAT II 250 V

Bredd: 200 mm

Höjd: 92 mm

Gränssnitt: USB 2.0 kontakt B

Spänningsförsörjning: 230 V/AC

Typ: FG-1302

Plastfri förpackning: Plastfri förpackning

Dokument & nedladdningar

Datablad

Datablad 2616564 VOLTCRAFT FG-1302 Funktionsgenerator nätdriven 1 µHz - 30 MHz 2 kanaler Arbiträr

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2616564 VOLTCRAFT FG-1302 Funktionsgenerator nätdriven 1 µHz - 30 MHz 2 kanaler Arbiträr

Villkor för garanti

Villkor för garanti 2616564 VOLTCRAFT FG-1302 Funktionsgenerator nätdriven 1 µHz - 30 MHz 2 kanaler Arbiträr

Nedladdning

Nedladdning 2616564 VOLTCRAFT FG-1302 Funktionsgenerator nätdriven 1 µHz - 30 MHz 2 kanaler Arbiträr

Beskrivning

VOLTCRAFT FG-1302 funktionsgenerator med 30 MHz, 125 MSA/s samplingsfrekvens och 14-bitars vertikal upplösning ger 2 separata kanaler. Den omfattande vågformsutmatningen erbjuder sinus, fyrkant, impuls, ramp, brus samt 150 inbyggda arbiträra vågformer.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Omfattande vågform-utmatning: Sinus, fyrkant, impuls, ramp, brus samt 150 inbyggda arbiträra vågformerVågformslängd 2 punkter till 100 k.MODULERING VÅGFORM: AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM, SWEEP, BURSTFrekvensräknarområde 100 MHz – 100 MHzFrekvensräknare-upplösning 7-siffrigIngång: Frekvensräknaringång, extern modulationsingång, extern triggingångUtgång: SyncKommunikationsgränssnitt: USB-port, USB-enhet
