Digitalt oscilloskop Rigol DS1104Z Plus 100 MHz 4 kanaler 1 GSa/s 6 Mpts 8 Bit Digital lagring (DSO)

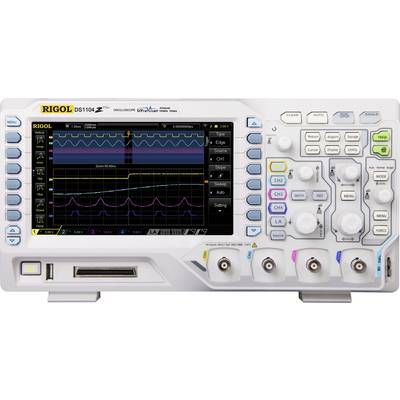

Ett digitalt oscilloskop visar två vågformiga signaler på en skärm, omgivet av ett flertal kontrollknappar och anslutningar.

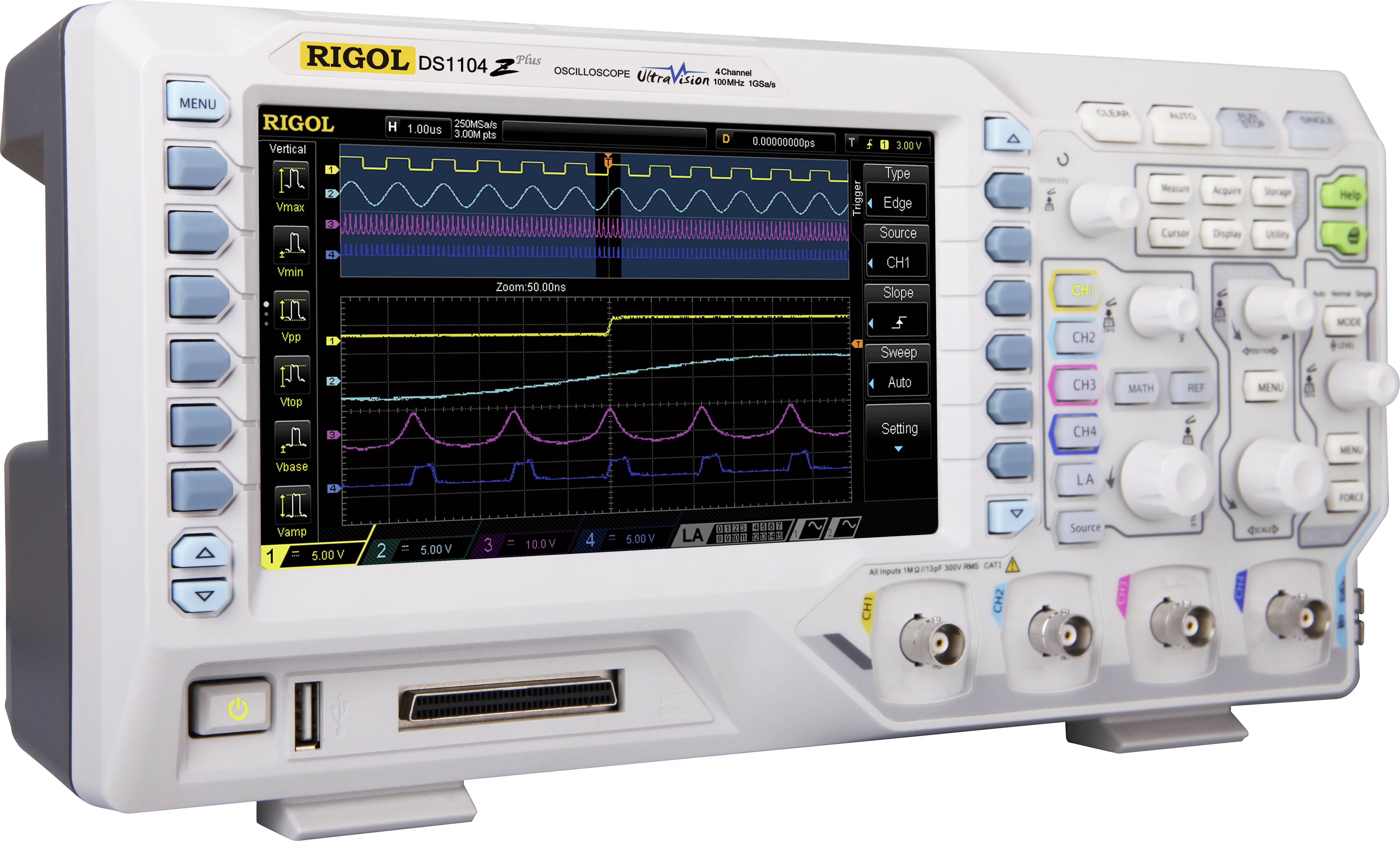

Ett oscilloskop visar två vågsignaler på skärmen. Kontroller och anslutningar finns på apparatens framsida.

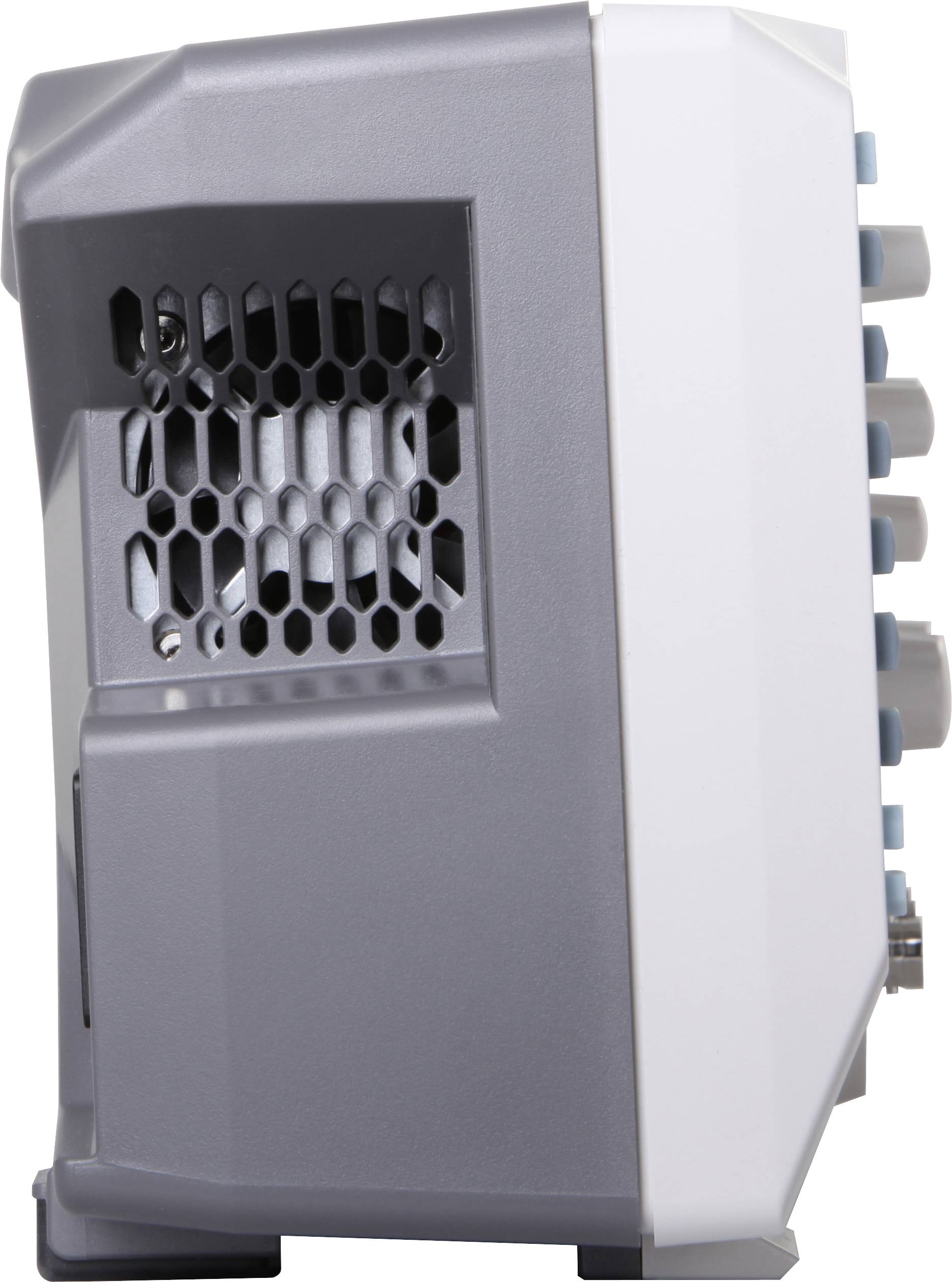

Sidovy av en teknisk apparat med grått hölje, ventilationsgaller och flera blå knappar på höger sida.

1/3

Datablad (PDF)

Snabb leverans fre. 4 sep.

32 Styck

Antal

Styck

Toal (5 432,00 kr / stycken)

5 432,00 kr

exkl. moms

Fri frakt

Rapportera juridiska problem

Höjdpunkter & detaljer

digitalt oscilloskop DS1104Z Plus

100 MHz bandbredd
4 analoga kanaler
MSO ready
UltraVision-teknik
4 valfria mätfunktioner kan väljas direkt
USB-gränssnitt
17,78 cm TFT-färgdisplay

Tekniska specifikationer

Upp till 24 Mpts vid 1-kanalsdrift.
Upp till 6 Mpts vid 3/4-kanalsdrift

Typ av produkt: Digitalt oscilloskop

Bandbredd: 100 MHz

Samplingsfrekvens / kanal: 1 GSa/s

Visning: Färg-TFT

Upplösning: 8 Bit

Bildskärmsformat: 17,78 cm

Oscilloskop - specifikationer: Digital lagring (DSO)

Tidsbas: 5 ns - 50 s/ruta

Antal analoga ingångar max.: 4

: (ej certifierad kalibrering)

Mätningskategori: CAT I
CAT II 300 V

Vertikalavböjning: 1 mV – 10 V/div.

Ingångsimpedans: 1 MΩ

Ingångskoppling: AC, DC, GND

Ingångsspänning: 300 V

Spänningsförsörjning (specifikationer): 115 V/AC; 230 V/AC

Mått.: (L x B x H) 122 x 313 x 161 mm

Vikt: 3.2 kg

Display: 800 x 480 pixel

Bredd: 313 mm

Höjd: 161 mm

Längd: 122 mm

Gränssnitt: USB
USB-Host
Ethernet

Minnesdjup / kanal: 6 Mpts

Typ: DS1104Z Plus

Djup: 122 mm

Dokument & nedladdningar

Datablad

Datablad 1392193 Digitalt oscilloskop Rigol DS1104Z Plus 100 MHz 4 kanaler 1 GSa/s 6 Mpts 8 Bit Digital lagring (DSO)

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1392193 Digitalt oscilloskop Rigol DS1104Z Plus 100 MHz 4 kanaler 1 GSa/s 6 Mpts 8 Bit Digital lagring (DSO)

Beskrivning

Modellen DS1104Z Plus är ett 100 MHz 4-kanals digitalt oscilloskop med fantastiska egenskaper. LAN, USB-styrning är standard, precis som många matematiska funktioner.
Modellen DS1074Z Plus har många inbyggda funktioner och specialfunktioner utan att man behöver betala ett överpris.
Ytterligare funktioner kan vid behov låsas upp via Software-Key. Det håller oscilloskopet uppdaterat, det även vid ökade mätkrav.
De visade mätkurvorna kan sparas via framsidans USB-värd på ett USB-minne eller via USB-uttaget på baksidan föras över till en dator.
Den stora 17,78 cm TFT-färgskärmen kan visa alla detaljer tillförlitligt.
Samplingshastigheten uppgår till 500 MSA/s per kanal och samlas via enkanalsdrift, så att en hastighet på upp till 1 GSa/s uppnås.
UltraVision-tekniken möjliggör intensitetsoberoende visning av överlappande signalområden och ett minne på 24 Mpts ger detaljrik signalvisning.
Dessa funktioner gör DS1104Z till en extraordinär mätare som kan anpassas efter dina mätbehov.

Version

4 extra specialfunktioner som minnesutökning, serial-bus-trigger och dekoder, utökat triggerset eller realtidsinspelning ingår nu i det kostnadsfria paketet BND-MSO/DS1000Z
BND-MSO/DS1000Z-paketet innehåller alternativen:
SA-DS1000Z (avkodning och trigger tools för seriella bussar RS232/UART, I2C och SPI)
MEM-DS1000Z (minnesutbyggnad till 24 Mpts minnesdjup)
REC-DS1000Z (Record-funktion för realtidsinspelning och uppspelning av kurvformer)
AT-DS1000Z (triggertillägg för seriella bussar RS232/UART, I2C och SPI, Runt, Windows, Nth Edge, Delay, Time Out).
