VOLTCRAFT DSO-6204F Digitalt oscilloskop 200 MHz 4 kanaler 1 GSa/s 10 Mpts 8 Bit Digital lagring (DSO), Funktionsgenerat

Bärbar digital oscilloskop med färgdisplay som visar flera vågformer och mätvärden. Varumärke och modellnummer tydligt synliga.

Bärbar oscilloskop med stor display, flera vred och anslutningar. Varumärket 'Voltcraft' synligt.

Oscilloskop med digitalt display visar flera vågformiga signaler. Olika manöverknappar och anslutningsportar synliga.

Digitalt oscilloskop visar tvåkanals sinuskurva med dubbelkam-struktur i blått, grönt och rött på skärmen; kontroller till höger.

Ett digitalt oscilloskop med en vågform på skärmen. Det har flera knappar och anslutningar för styrning och analys av signaler.

En oscilloskop visar två gula, korsande signalmönster. Manöverpanelen har olika rattar och knappar för inställningar.

Bärbar digital oscilloskop med fyra avtagbara mätsonder, olika kablar och tillbehörsdelar för mätdataanalys.

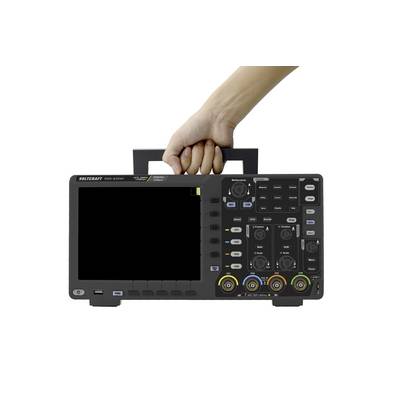

En hand håller ett bärbart oscilloskop med en svart skärm. Enheten visar flera manöverdon och färgglada anslutningar på framsidan.

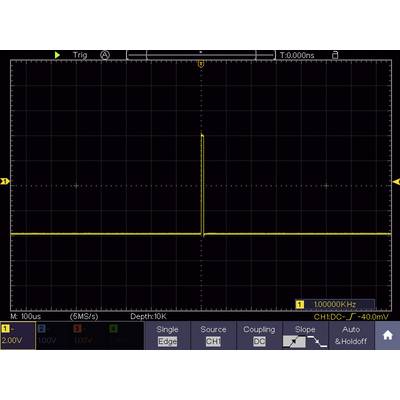

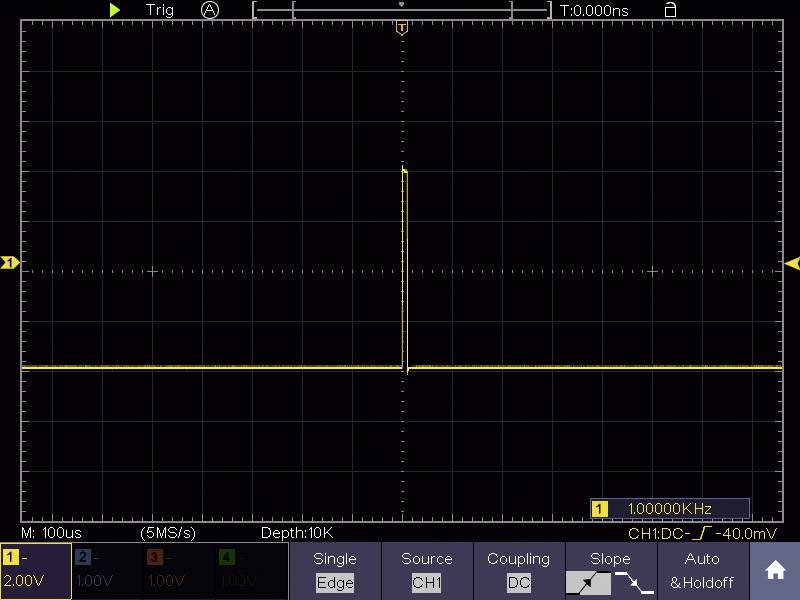

Oscilloskopskärmen visar en enstaka spänningspuls med en amplitud på 2 V vid 1 MHz

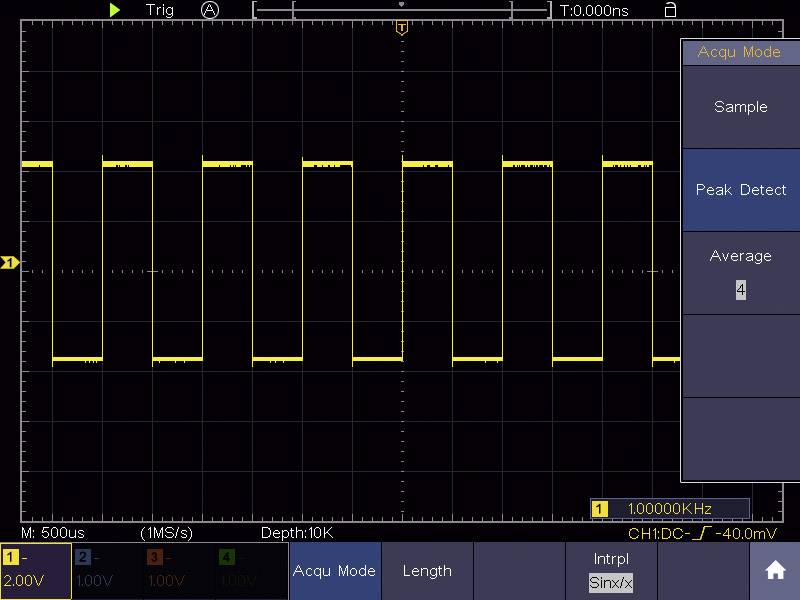

Oscilloskop-displayen visar en periodisk rektangelsignal med 1 MHz frekvens. Vertikal axel: Spänning, Horisontell axel: Tid.

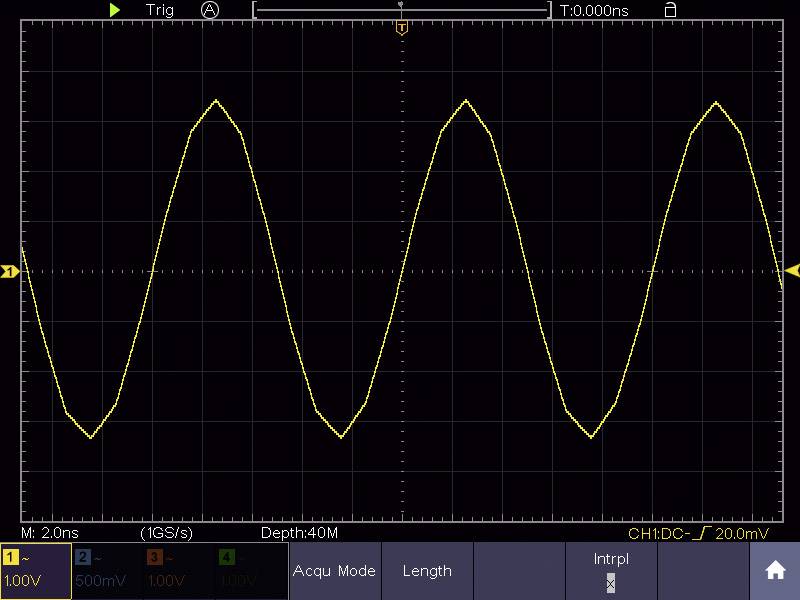

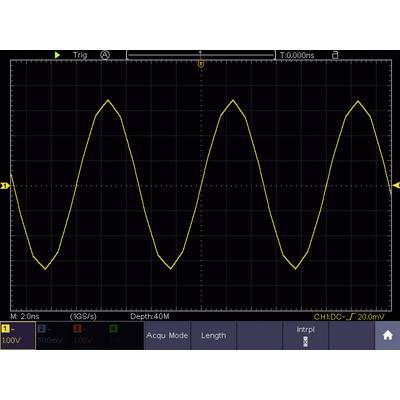

Oscilloskopskärmen visar en sinusformad våg med konstant amplitud och frekvens. X-axel: Tid, Y-axel: Spänning.

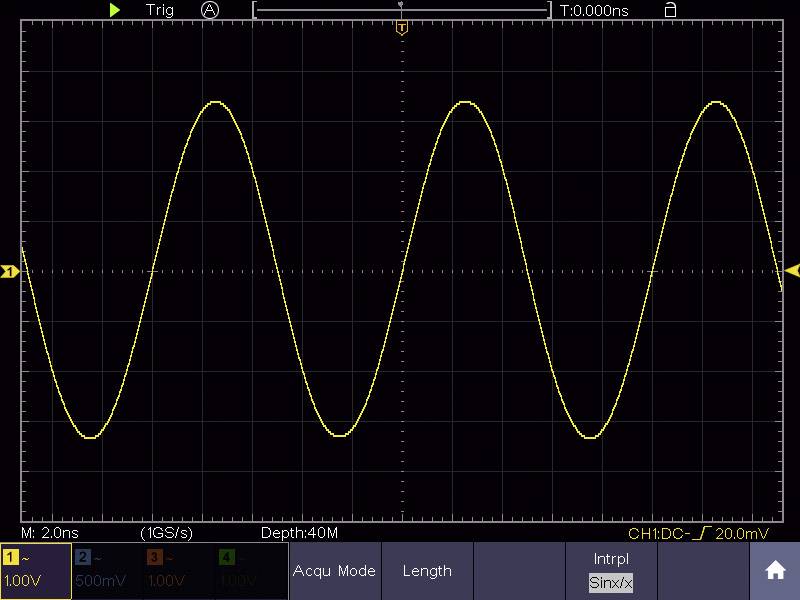

Oscilloskopbild av en sinusformad signal med gul vågform. Horisontell axel visar tid (0-20 ns), vertikal axel spänning (0-100 mV).

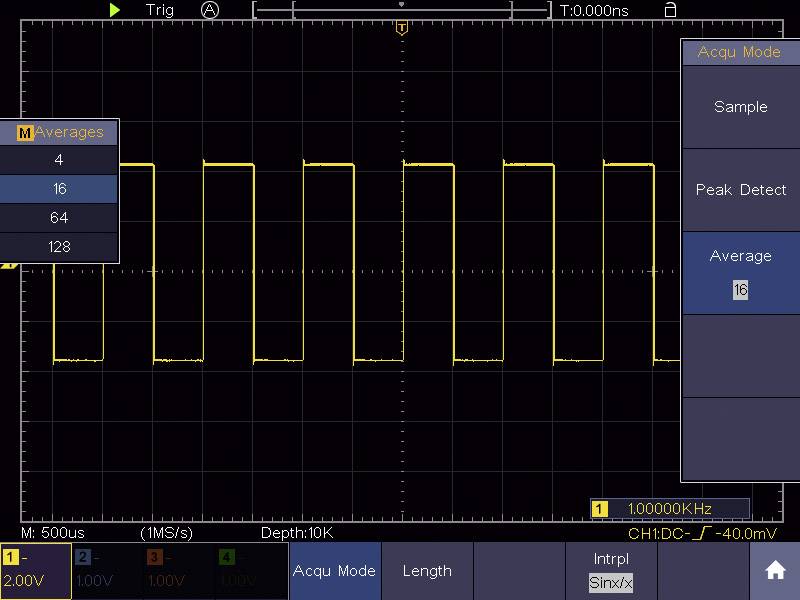

Oscilloskopskärm som visar en fyrkantsignal med meny för val av medelvärden. Frekvens: 100 kHz, medelvärde: 16, amplitud: 2 V.

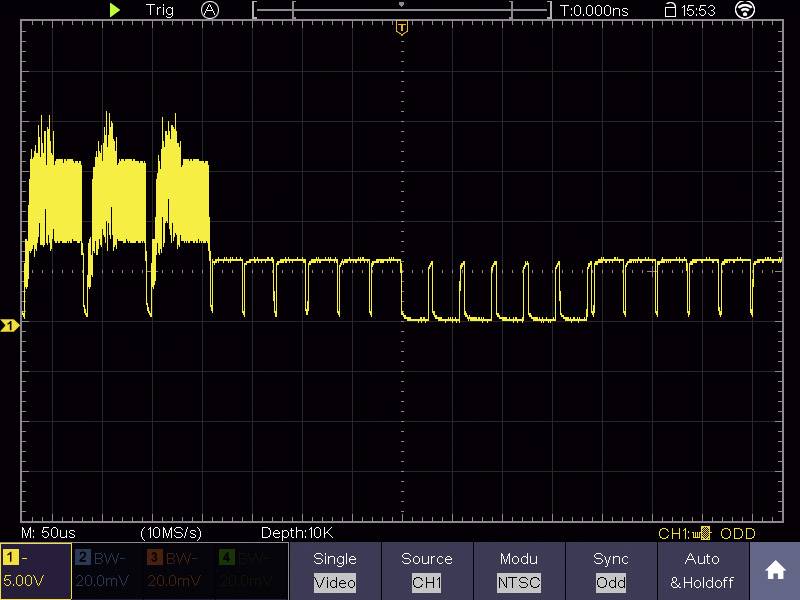

Oscilloskopskärmen visar ett periodiskt digitalsignal med oregelbundna toppar i början och därefter regelbundna rektangulära pulser.

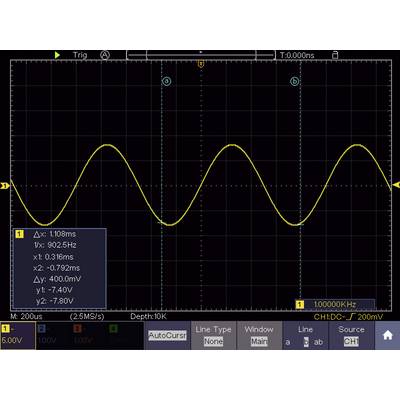

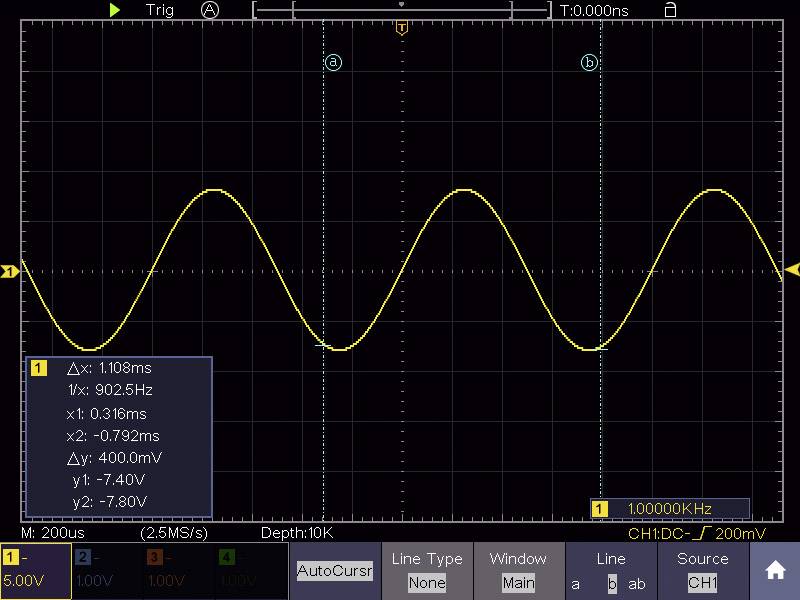

Oscilloskop-display: Gul sinusvåg vid 902,5 Hz, amplitud på 7,8 V, periodtid på ungefär 1,108 ms. Koordinater och tidmätning synliga.

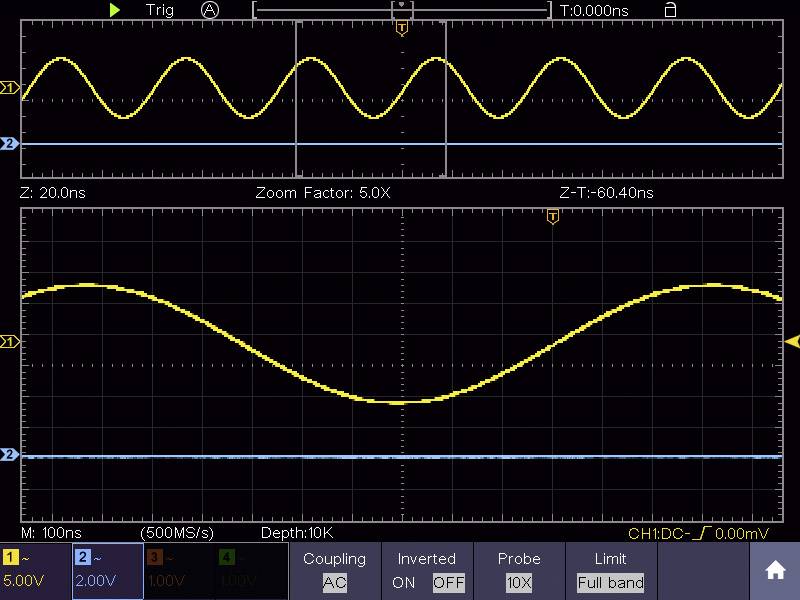

Oscilloskop-display med två vågformer. Ovanför: Rektangulär vågform, nedanför: Sinusvågform. Båda gula, med tid och spänning som axlar.

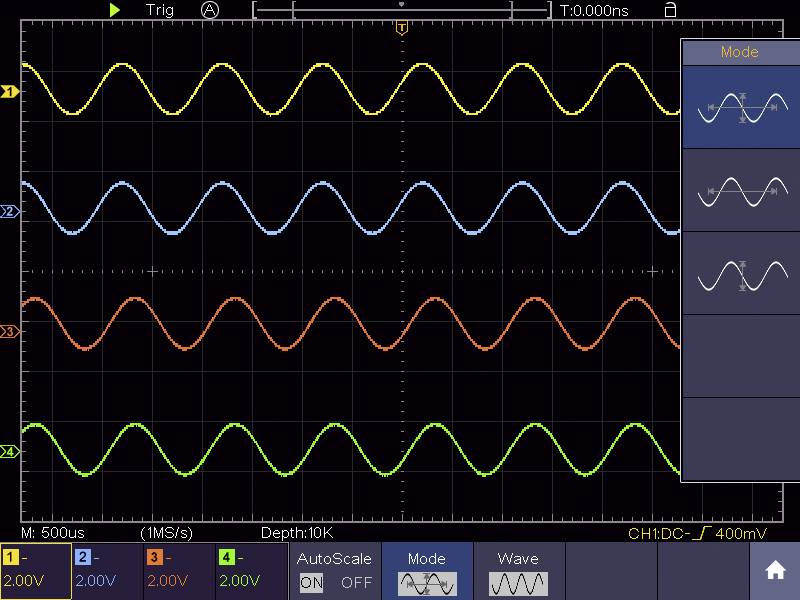

Oscilloskopskärmen visar fem sinuskurvor i olika färger med samma frekvens men olika amplituder.

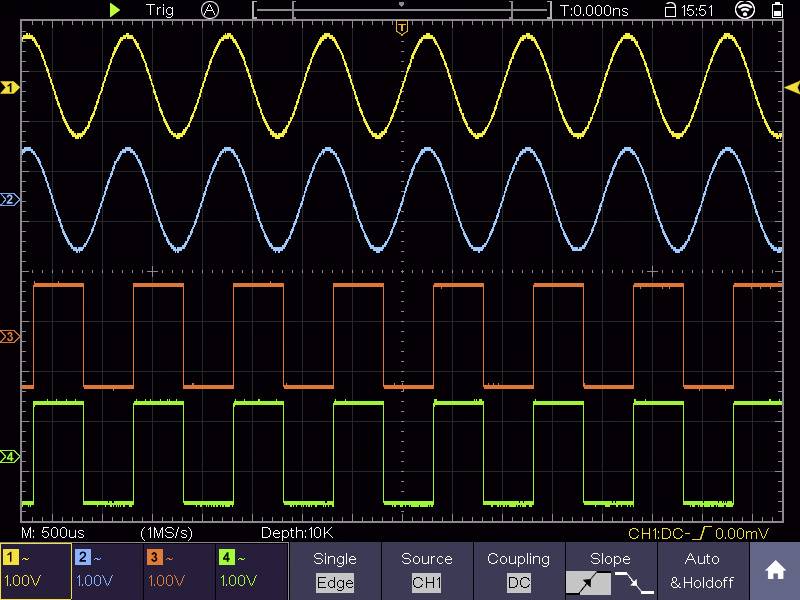

Ett oscilloskop-display visar tre vågsignaler. Den övre blå vågen har den största amplituden, den mellersta orange vågen har en medelhög frekvens, och den nedre gröna vågen har den högsta frekvensen.

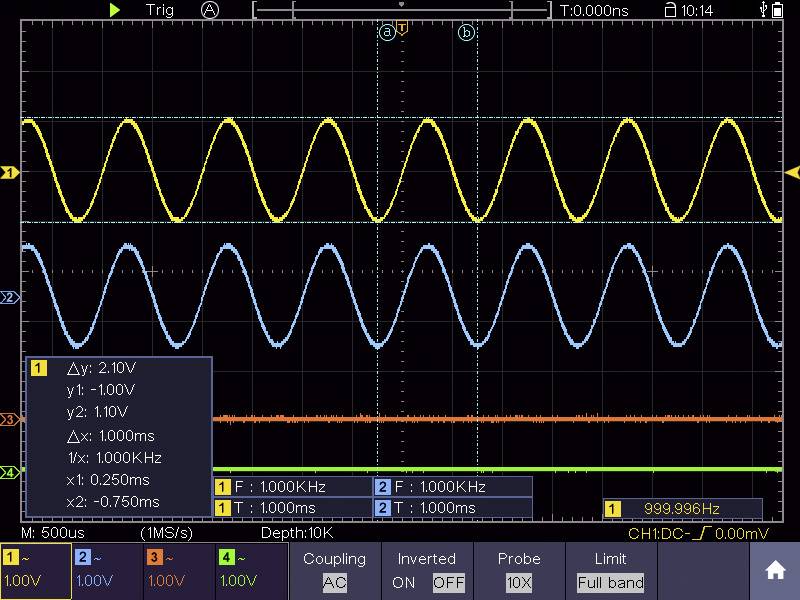

Oscilloskopbild med två vågformade linjer. Den övre är gul, den undre är blå. Delta-värden i en ruta längst ner till vänster: Δy 2,10V, Δx 1000ms. Frekvens för båda signalerna: 1000 kHz.

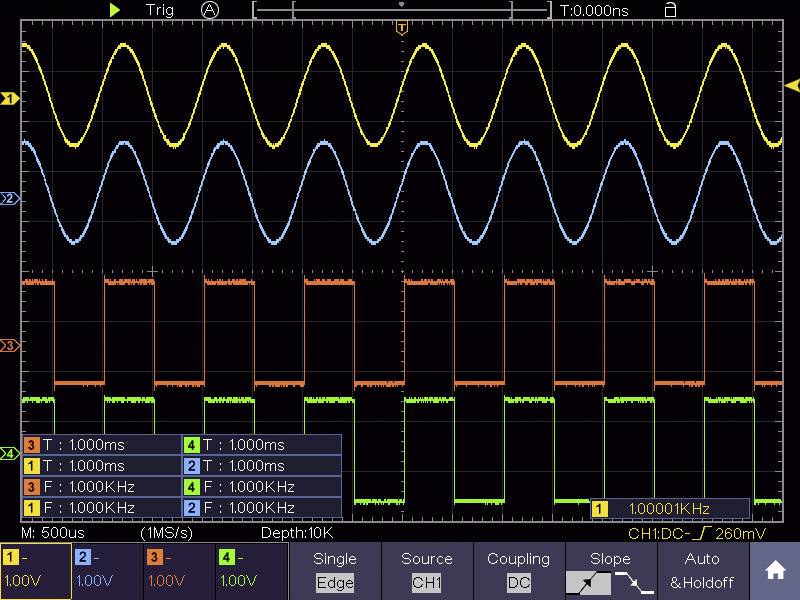

Oscilloskopskärm visar fyra olika vågformer: sinusvågor överst, fyrkantvågor underst, båda med frekvenser och tidaxel.

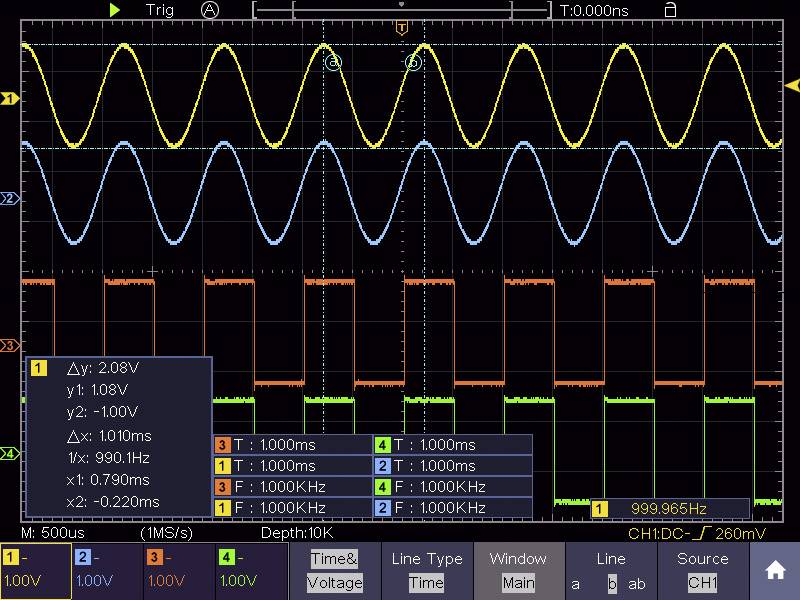

Oscilloskopskärm med tre överlappande vågformer i gult, blått och grönt. Visar frekvens och amplitud för signalerna.

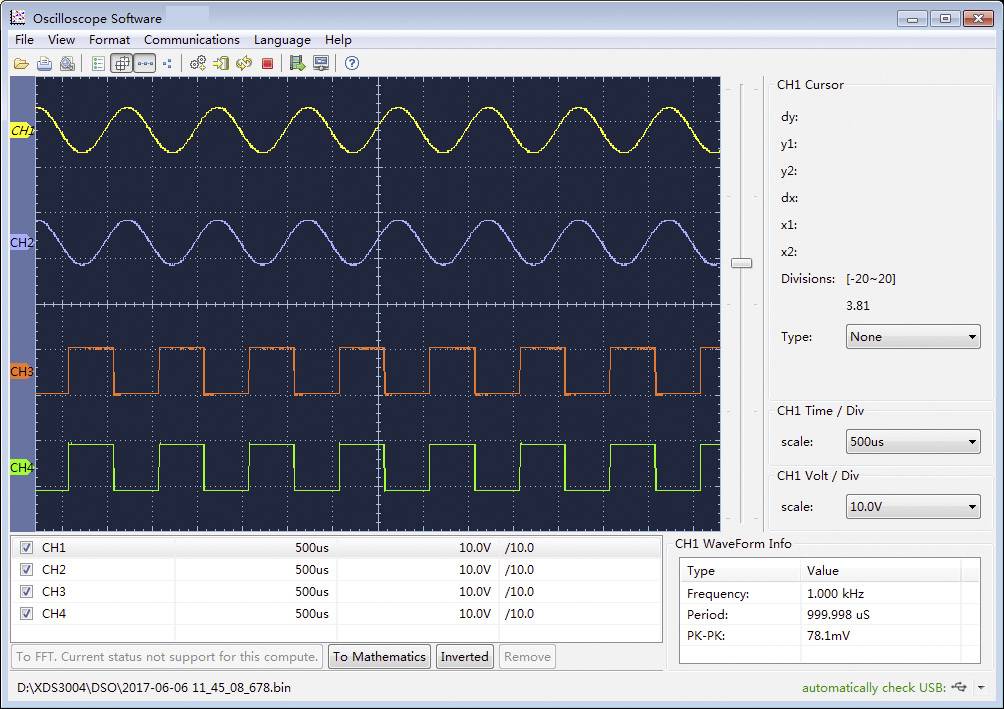

Trekanalig oscilloskoprogramvara: Övre vågen visar sinus, mellersta vågen visar vågform med lägre frekvens, undre vågen visar fyrkantsvåg.

Oscilloskopskärmen visar en Lissajous-figur med korsande kurvor i blått, gult och rött, som illustrerar amplitud- och frekvensskillnader.

Oscilloskop med svart skärm som visar vågformig signal. Hand pekar på en våg. Enhetsknappar och inställningar synliga.

En hand manövrerar ett digitalt oscilloskop och pekar på en vågformig display på skärmen.

1/25

Viktig information!

Datablad (PDF)

Snabb leverans fre. 2 okt.

12 Styck

Antal

Styck

Toal (14 232,00 kr / stycken)

14 232,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

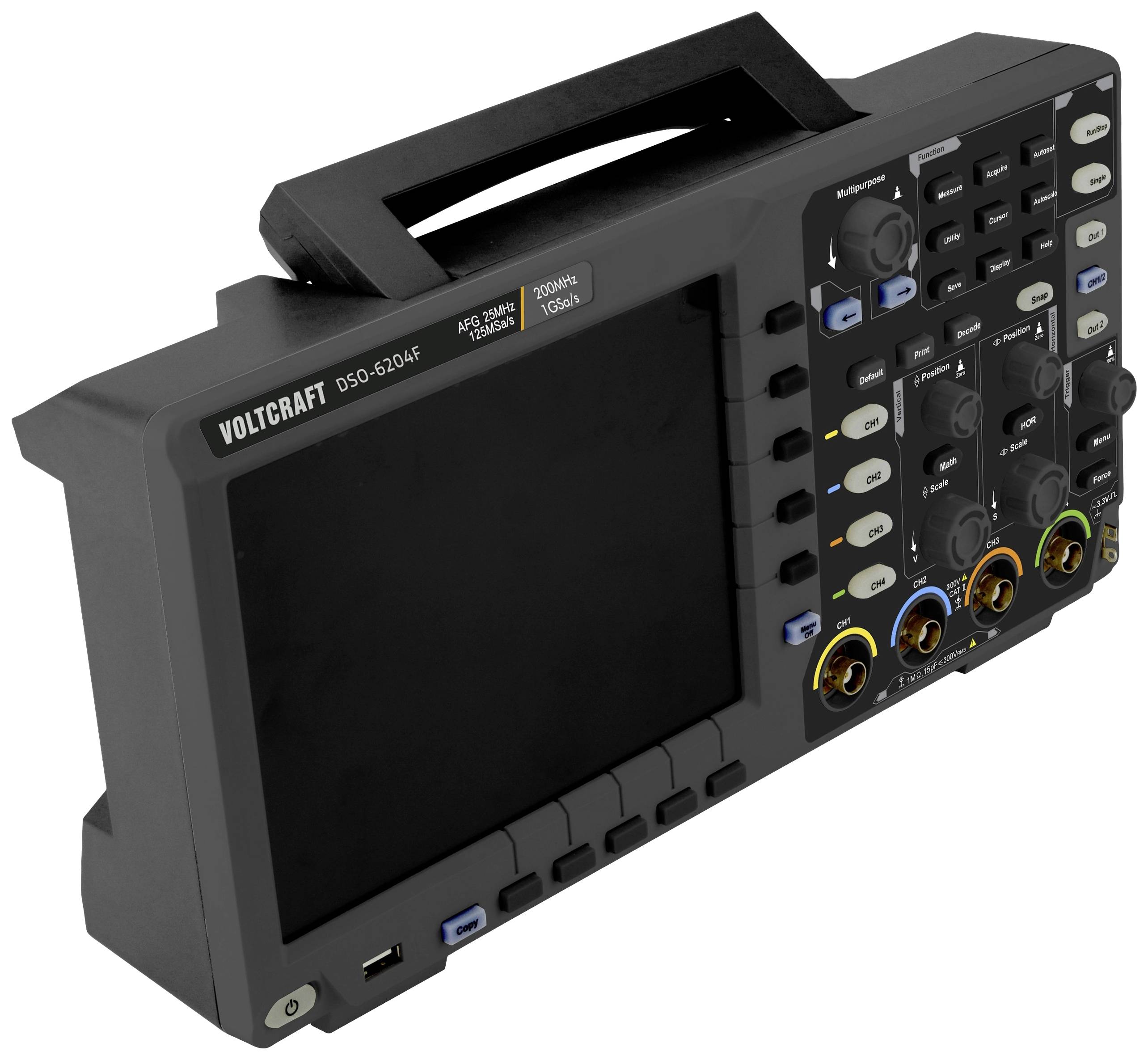

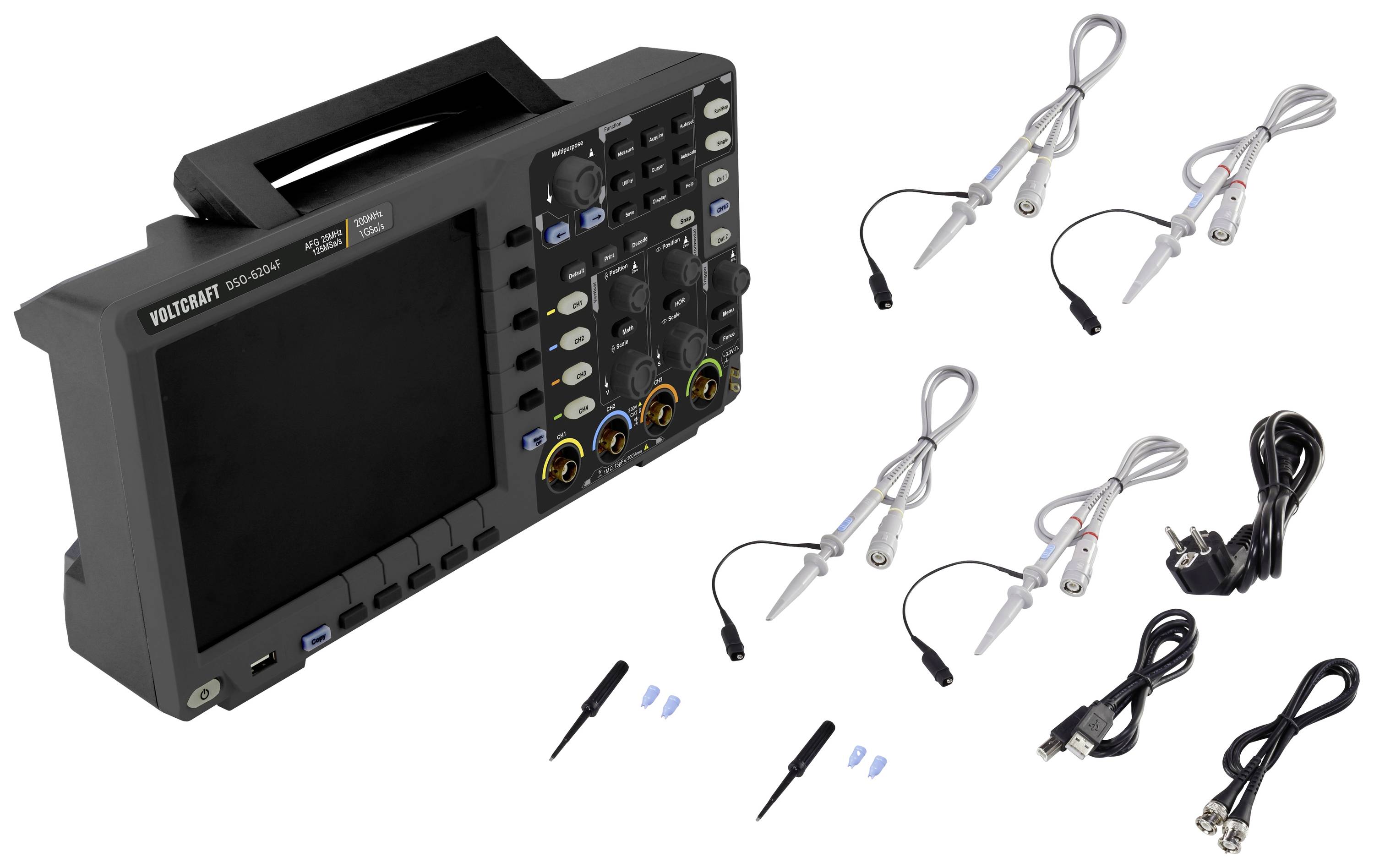

DIGITALT OSCILLOSKOP DSO-6204F

200 MHz Bandbredd
20,32 cm 800 x 600 pixel multitouch-skärm (zooma som på mobiltelefonen)
Färgtemperatur-läge
25 MHz arbiträra DDS-funktionsgenerator

Tekniska specifikationer

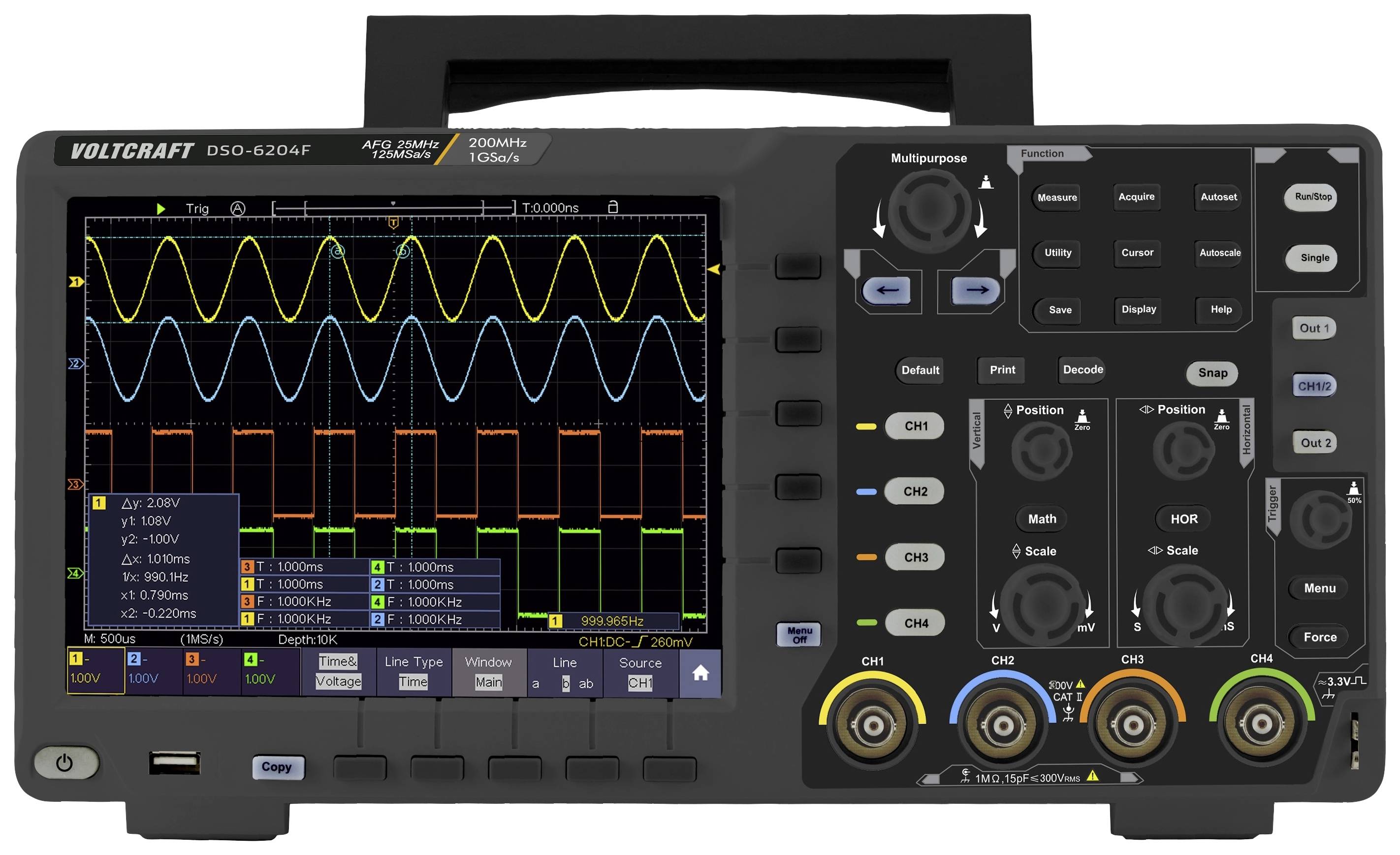

Matematiska funktioner: + - * / FFT Ing. användardefinierade
Refreshhastighet: 45 000 wfms/s
Stegringshastighet < 1,75 ns
BUS avkodningsfunktion för SPI, I² C, RS232, CAN
Plats för extra batteri
Funktionsgenerator 25 MHz, 125 MSA/s, 14-bitars vertikal upplösning
Vågformer: Sinus, fyrkant, ramp, puls
Arbiträra funktioner: Exponentiell, sin(x)/x, trappa, brus

Typ av produkt: Digitalt oscilloskop

Bandbredd: 200 MHz

Samplingsfrekvens / kanal: 1 GSa/s

Upplösning: 8 Bit

Bildskärmsformat: 20,32 cm (8") cm

Oscilloskop - specifikationer: Digital lagring (DSO)
Funktionsgenerator

Tidsbas: 2 ns/div - 1000 s/div

Antal analoga ingångar max.: 4

: (ej certifierad kalibrering)

Mätningskategori: CAT II

Vertikalavböjning: 1 mV/ruta – 10 V/ruta

Ingångsimpedans: 1 MΩ

Ingångskoppling: DC / AC / GND

Ingångsspänning: 1 MΩ <=400 Vrms

Spänningsförsörjning (specifikationer): 100–240 V/AC, 50/60 Hz, CAT II

Mått.: (L x B x H) 90 x 340 x 178 mm

Vikt: 2674 g

Display: LCD / 800 x 600 pixel

Bredd: 340 mm

Höjd: 178 mm

Längd: 90 mm

Gränssnitt: USB

Minnesdjup / kanal: 10 Mpts

Typ: DSO-6204F

Dokument & nedladdningar

Datablad

Datablad 1673266 VOLTCRAFT DSO-6204F Digitalt oscilloskop 200 MHz 4 kanaler 1 GSa/s 10 Mpts 8 Bit Digital lagring (DSO), Funktionsgenerat

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1673266 VOLTCRAFT DSO-6204F Digitalt oscilloskop 200 MHz 4 kanaler 1 GSa/s 10 Mpts 8 Bit Digital lagring (DSO), Funktionsgenerat

Deklaration om överensstämmelse

Deklaration om överensstämmelse 1673266 VOLTCRAFT DSO-6204F Digitalt oscilloskop 200 MHz 4 kanaler 1 GSa/s 10 Mpts 8 Bit Digital lagring (DSO), Funktionsgenerat

Villkor för garanti

Villkor för garanti 1673266 VOLTCRAFT DSO-6204F Digitalt oscilloskop 200 MHz 4 kanaler 1 GSa/s 10 Mpts 8 Bit Digital lagring (DSO), Funktionsgenerat

Nedladdning

Nedladdning 1673266 VOLTCRAFT DSO-6204F Digitalt oscilloskop 200 MHz 4 kanaler 1 GSa/s 10 Mpts 8 Bit Digital lagring (DSO), Funktionsgenerat

Beskrivning

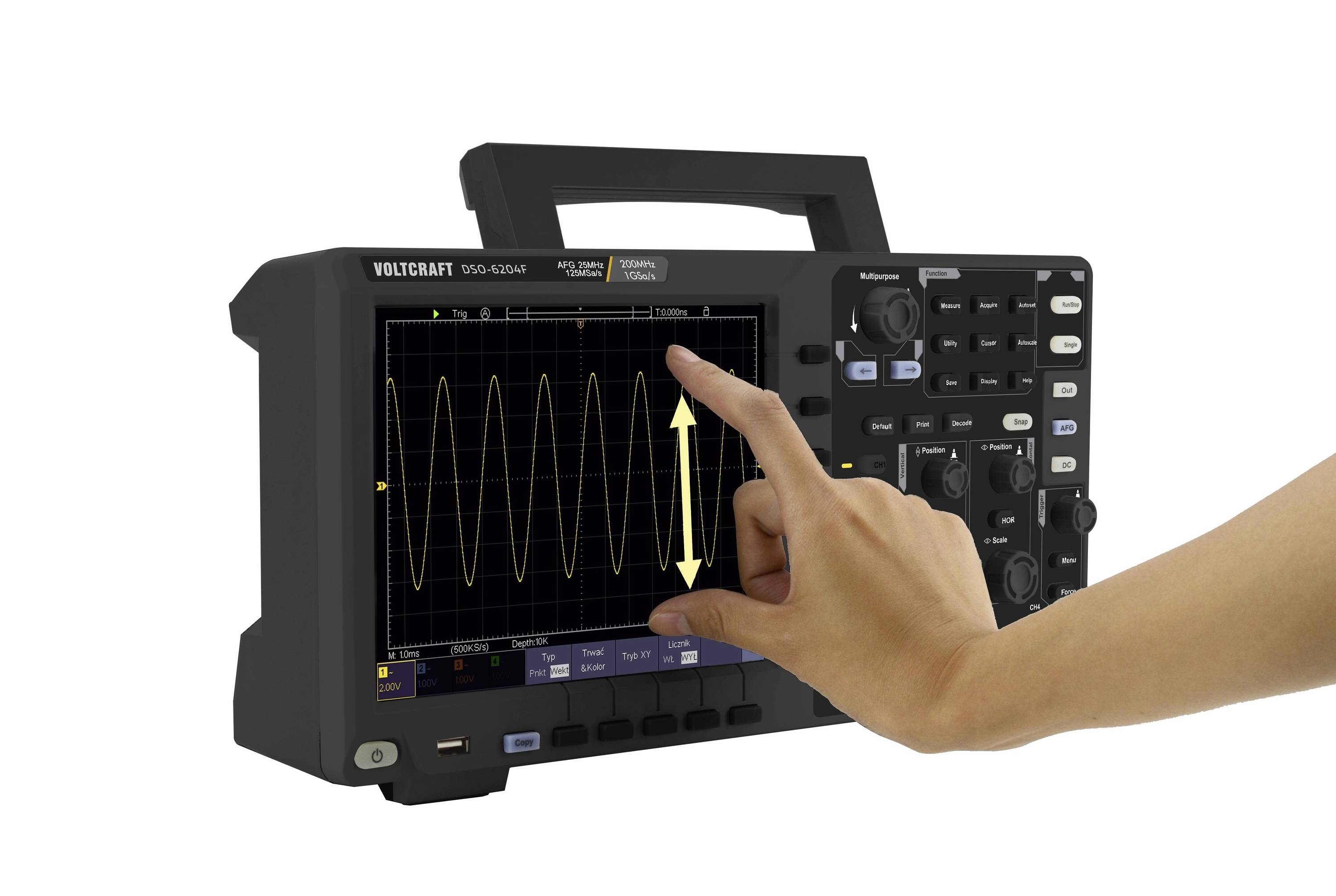

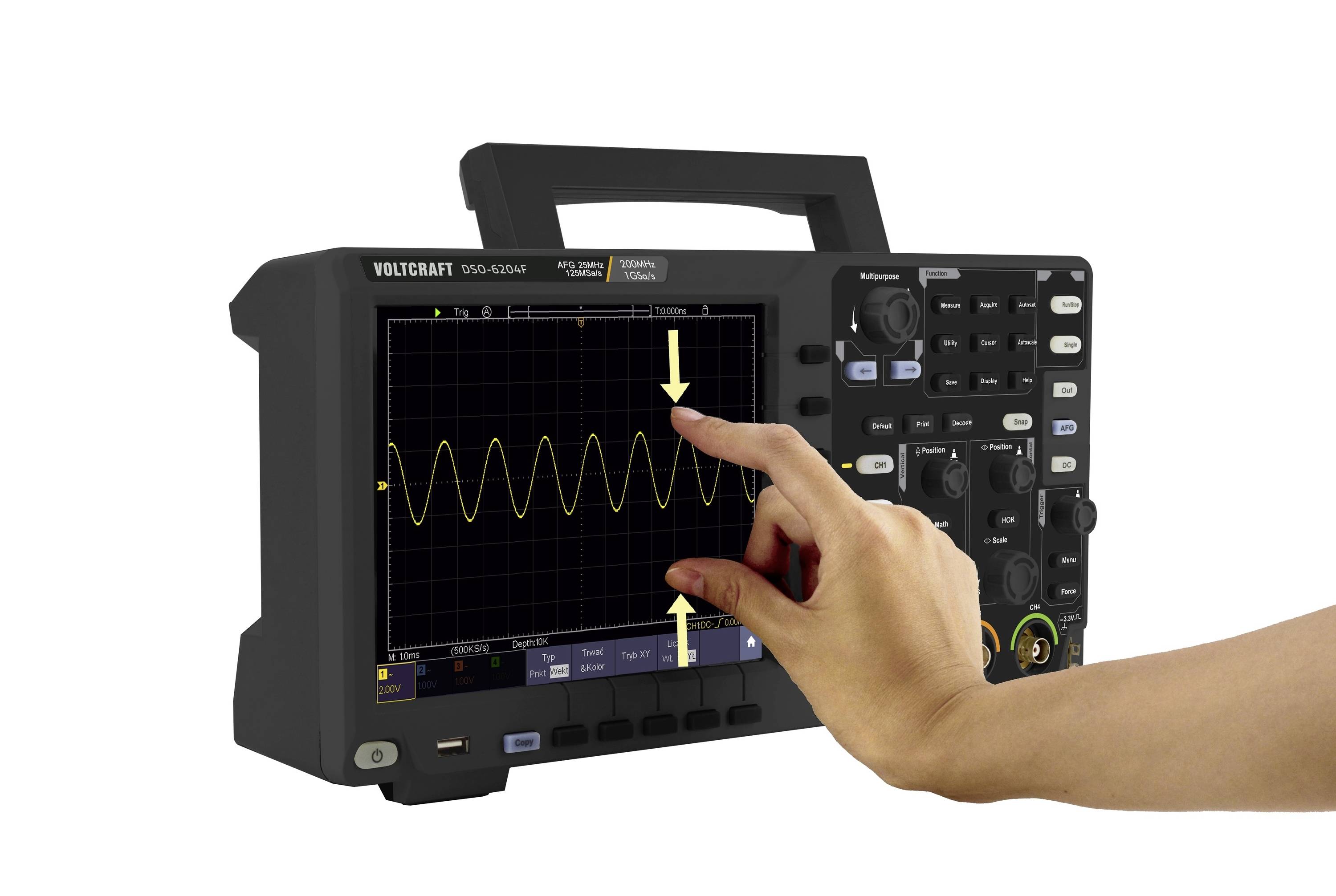

Det digitala oscilloskopet med minne DSO-6204F är väl lämpat för mätningar i laboratorier, i utvecklingsavdelningar eller för underhållsuppgifter. Inställningar görs som vanligt med knapparna eller direkt på skärmen. Flytta och zooma är så intuitivt som på en smartphone eller surfplatta.

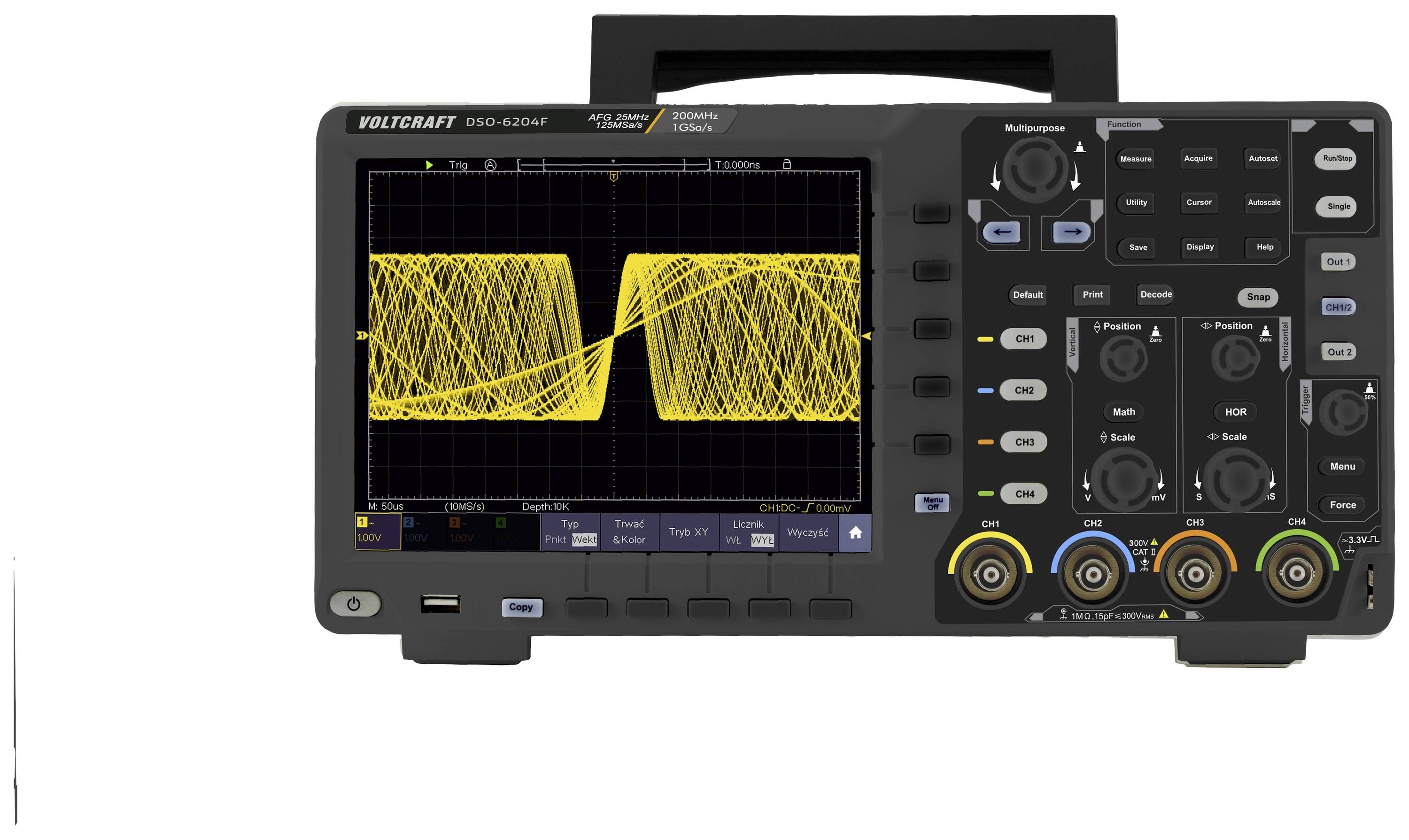

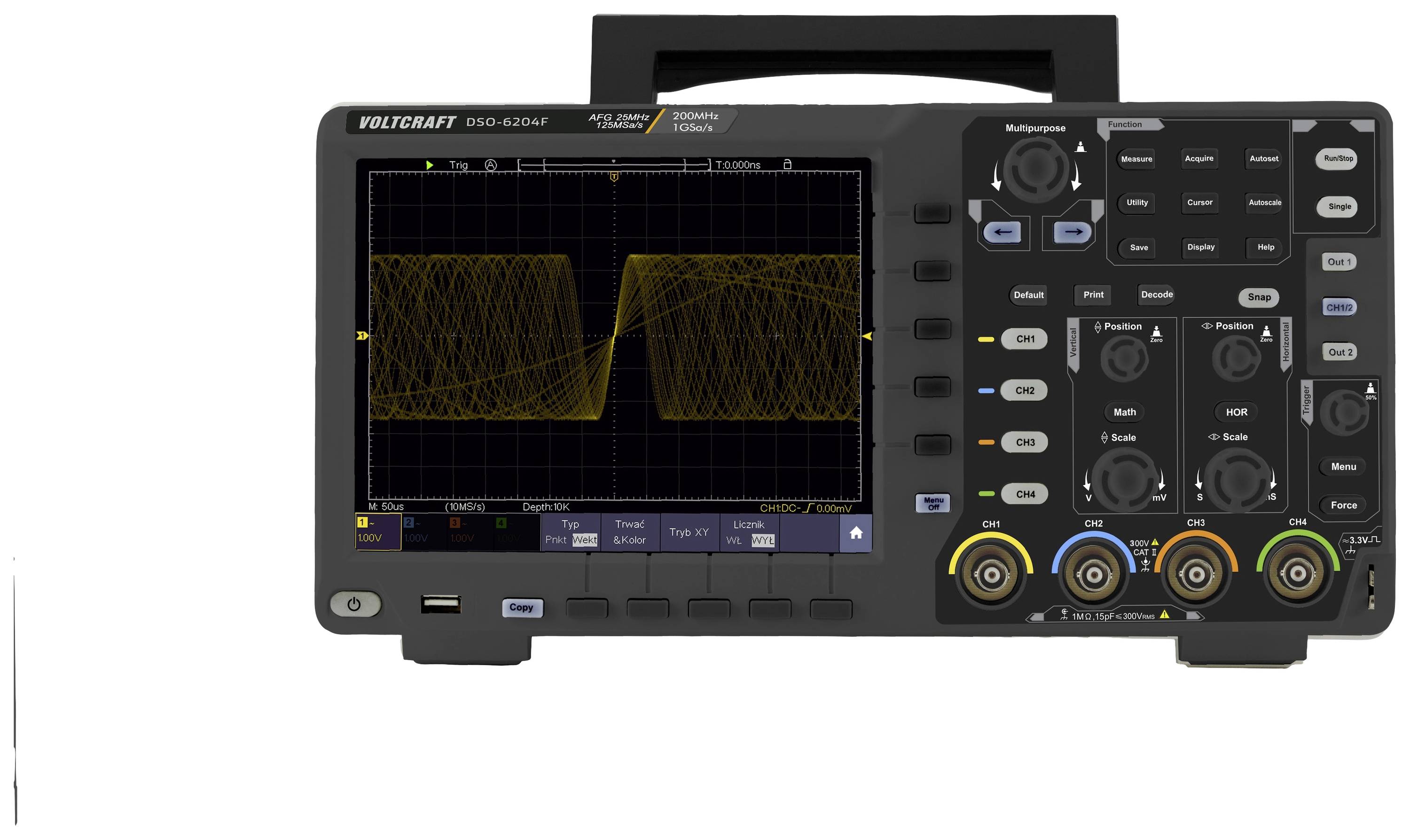

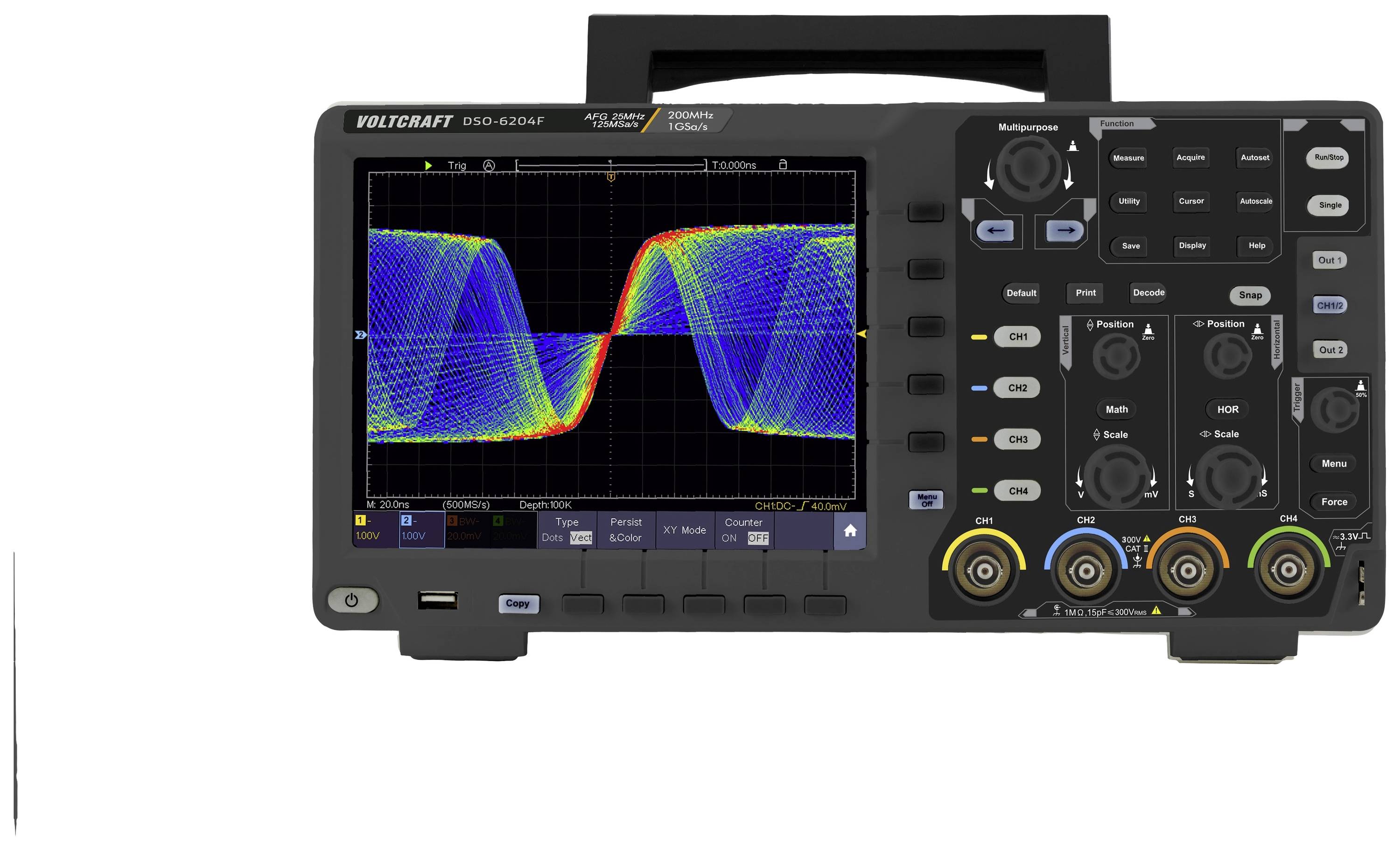

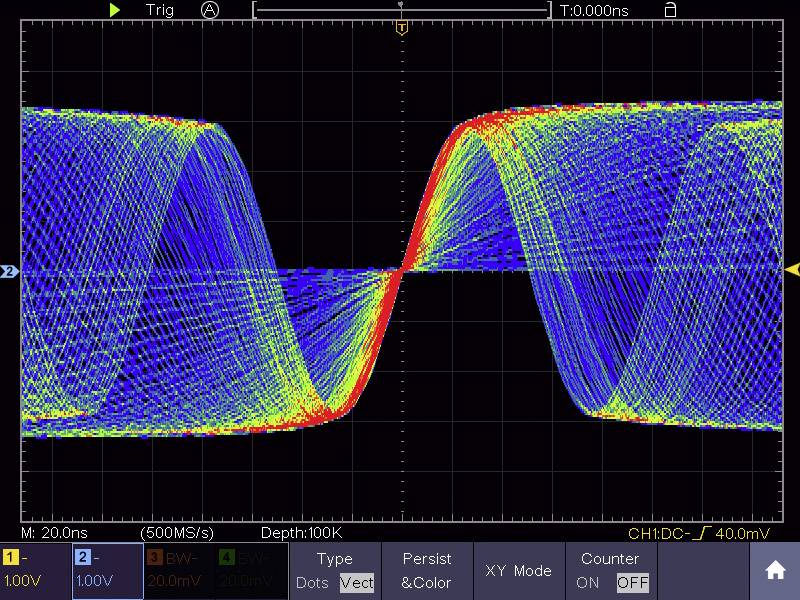

Färgtemperatur vy
Vid frekvenser som ändrar sig visas återkommande vågformer enligt hur ofta de förekommer i regnbågsfärger.

Bussavkodning
SPI-, I²C-, RS232- och CAN-buss-signaler kan avkodas. Avkodade värden kan visas i formaten binärt, decimal, hex eller i ASCII och avskrivs i händelsetabeller. Värden för avkodade CAN-bus-signaler visas i färg. Data, data length code och Ftame-information kan på så sätt lättare skiljas från varandra. CAN-Bus kontrollsummor växlar även färg vid fel.

Dokumentera och vidarebearbeta data
Alla mätresultat och bildskärmsinnehåll kan överföras via USB, nätverk eller wlan till en dator och sparas i dokumentationssyfte. Vid lagring på USB-minne kan filnamnet bekvämt anges på pekskärmen.

Funktionsgenerator med touch-manövrering
25 MHz-funktionsgeneratorn kan manövreras med touchpanelen eller med traditionella knappar. Sinus-, fyrkant-, ramp- och pulsformer kan kallas fram. Ytterligare 46 arbiträra vågformer, inkl. exponentiell, sinus-funktion, trappor och brus, är fördefinierade. Egna arbiträra former kan sparas.

Klonfunktion
Vågformer på oscilloskop-ingången kan klonas på funktionsgeneratorn. Valet av den klonade delen sker enkelt via pekskärmen.

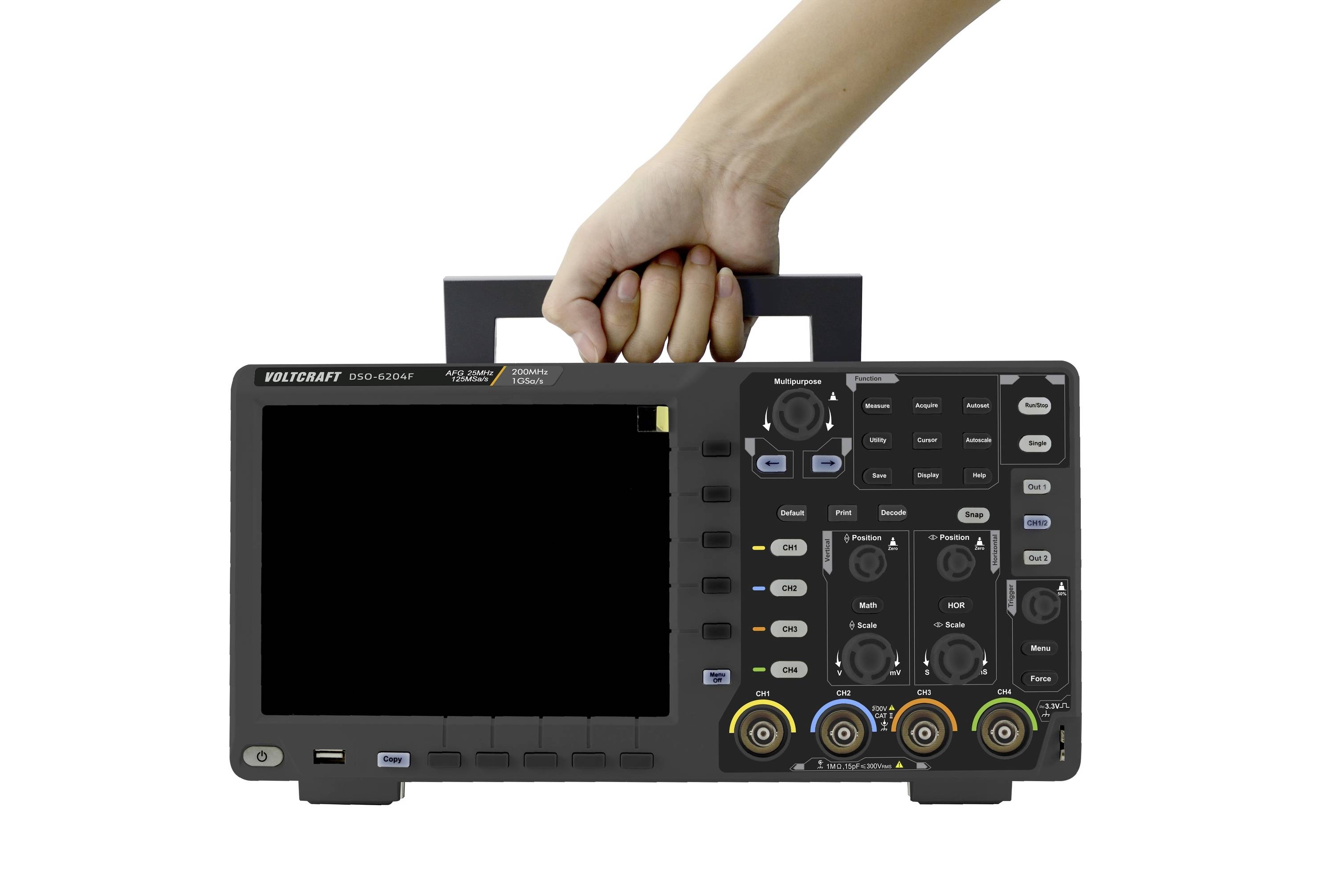

Förberedd för batteridrift
Med tillvalet Li-jon-batteri utökas användningsområdet avsevärt. Oscilloskopet med batteri som tillval är intuitivt att använda även på resor och tillåter 3 timmars kontinuerlig användning utan ytterligare strömförsörjning. Batteridrift är dessutom till hjälp i laboratorier när nätpotential behöver koppla bort.
