VOLTCRAFT DSO-5104H Handhållet oscilloskop 100 MHz 4 kanaler 1 GSa/s 40 Mpts 14 Bit Digital lagring (DSO), Handenhet 1 s

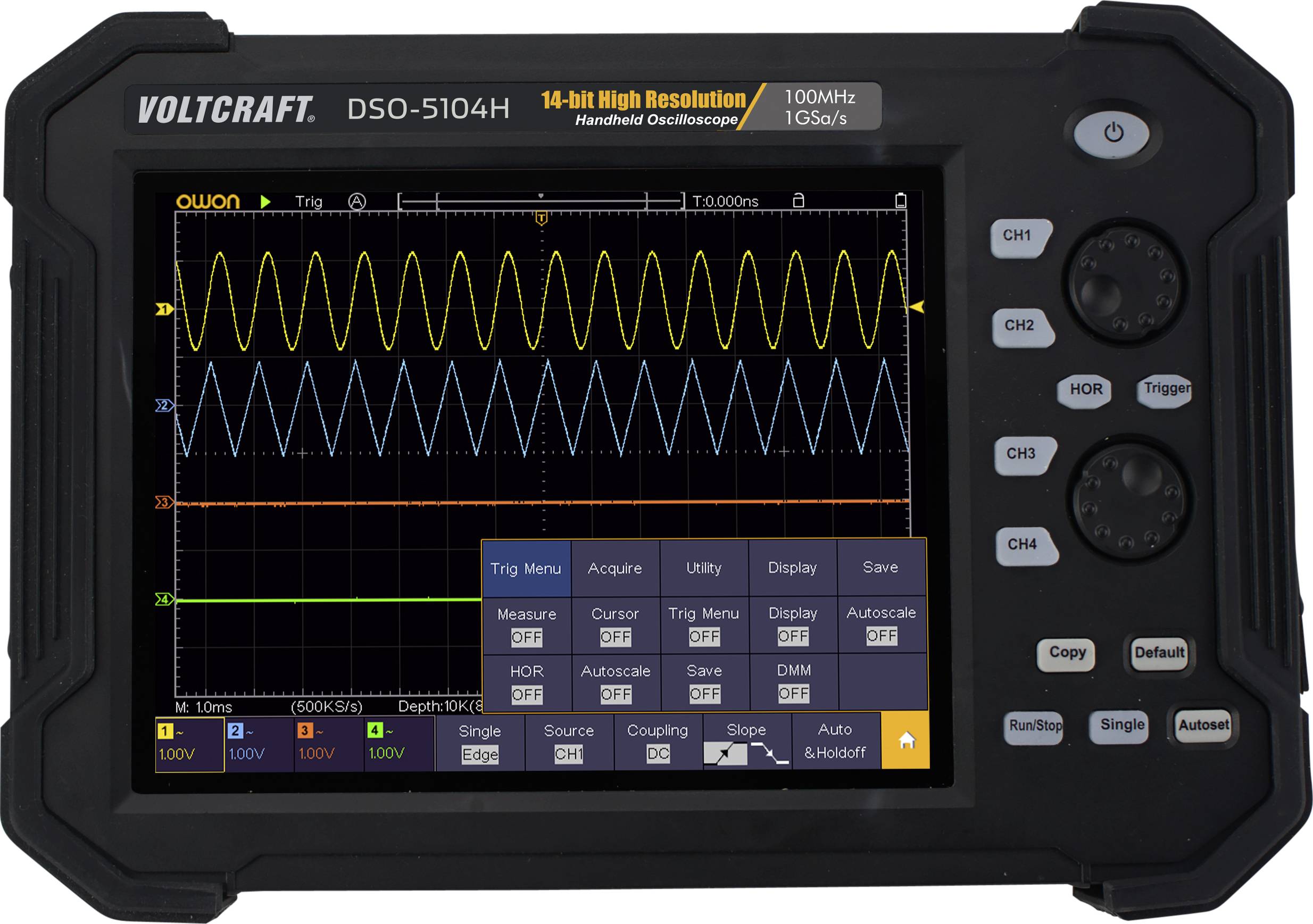

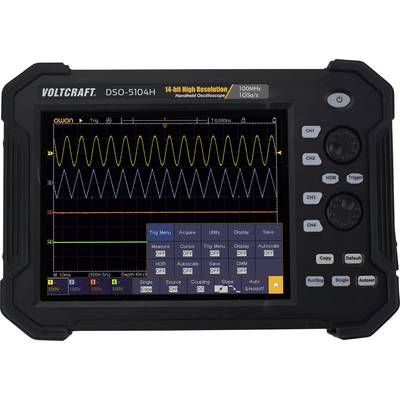

Oscilloskop-displayen visar ett sinusformat vågmönster. Inställningar för mätning och triggning är synliga. Enheten benämnd som VOLTCRAFT DSO-5104H.

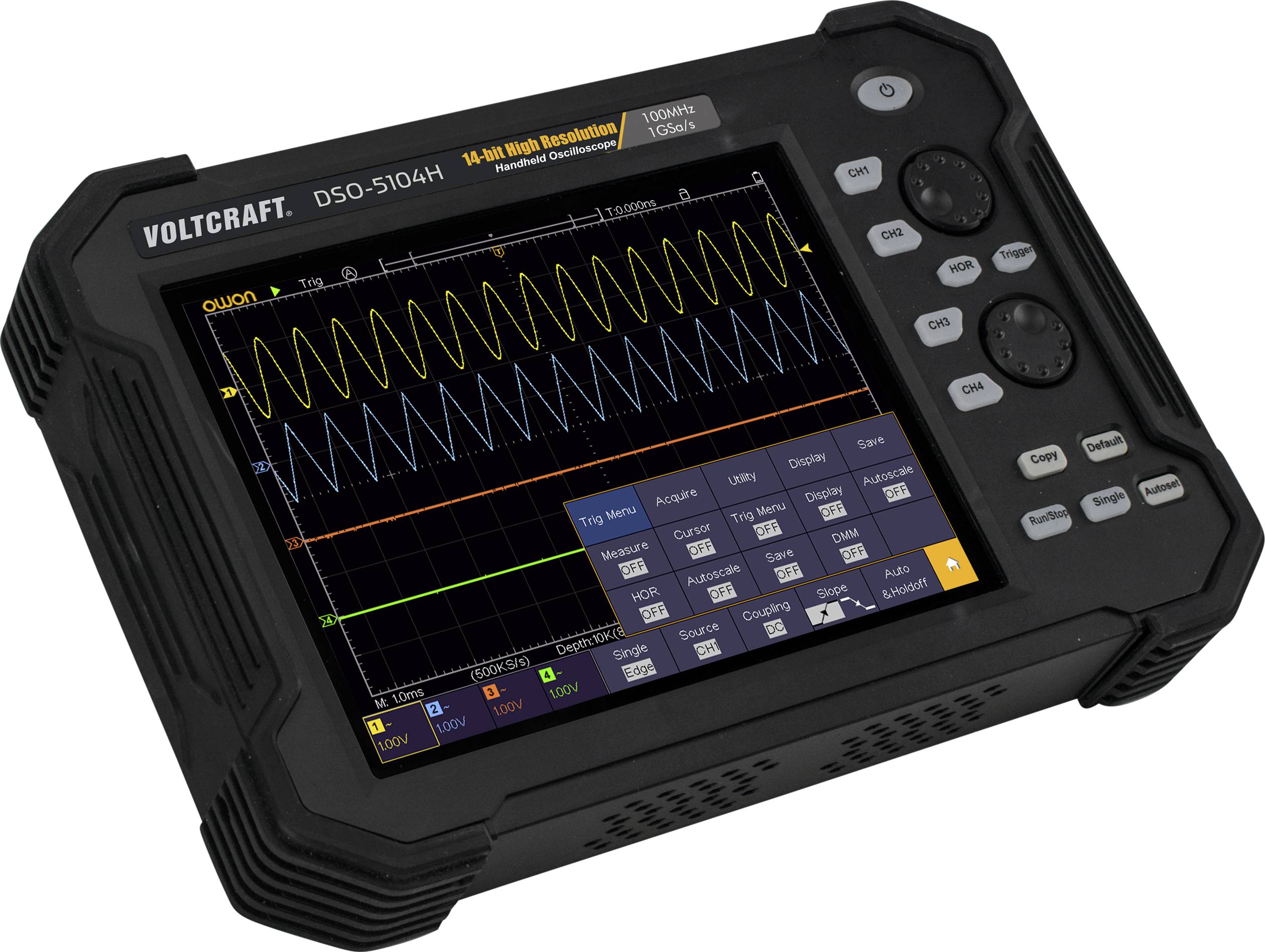

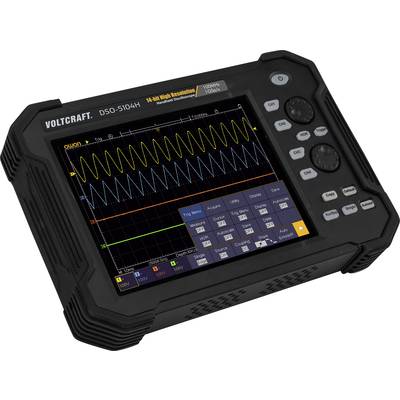

Oscilloskop Voltcraft DSO-5104H med ett visat vågmönster och mätvärden på en färgdisplay, använt för dataanalys.

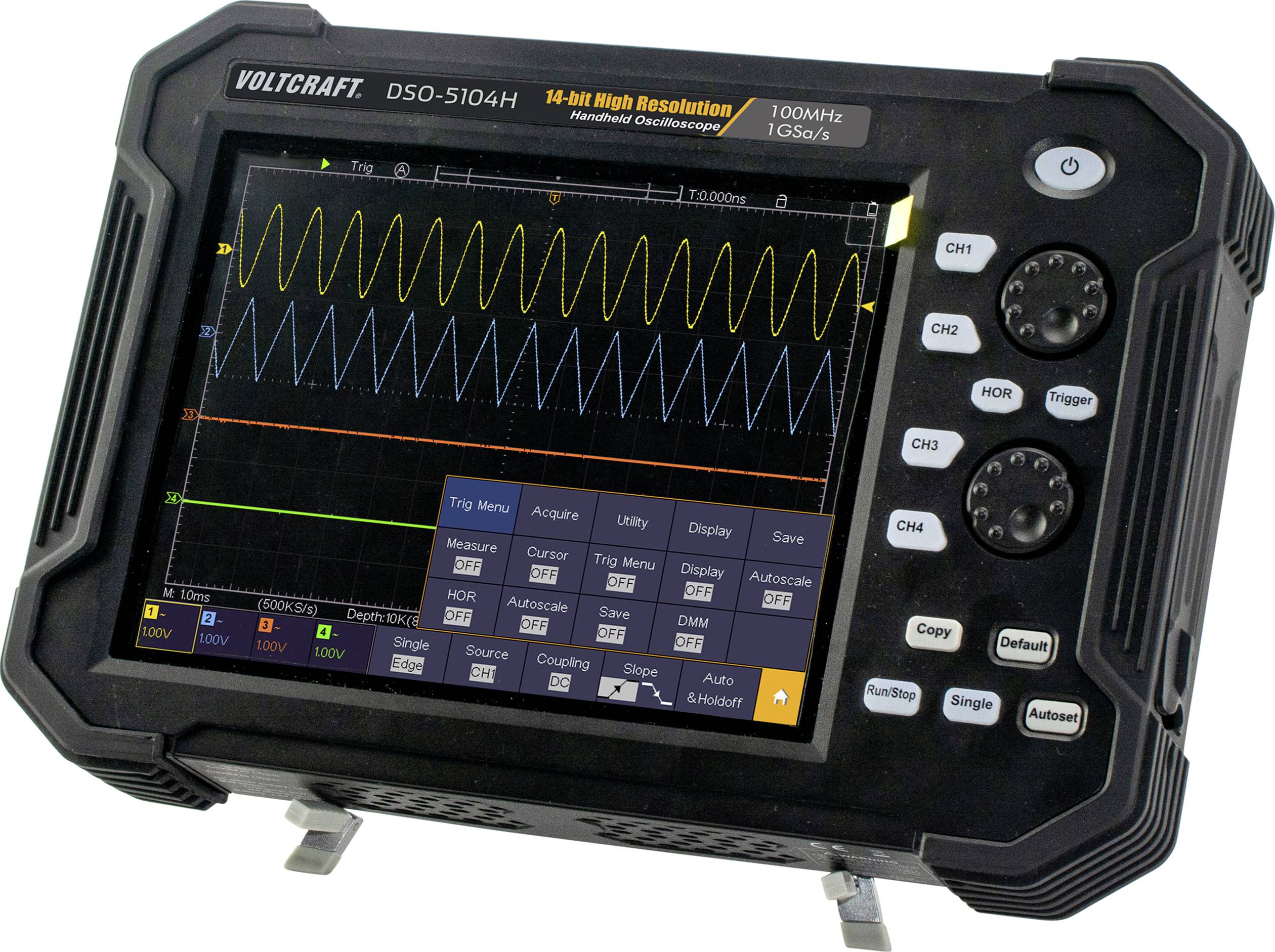

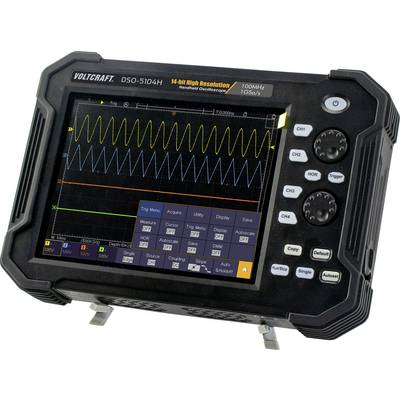

En bärbar oscilloskop visar en komplex vågform på skärmen med olika menyalternativ och knappar på sidan.

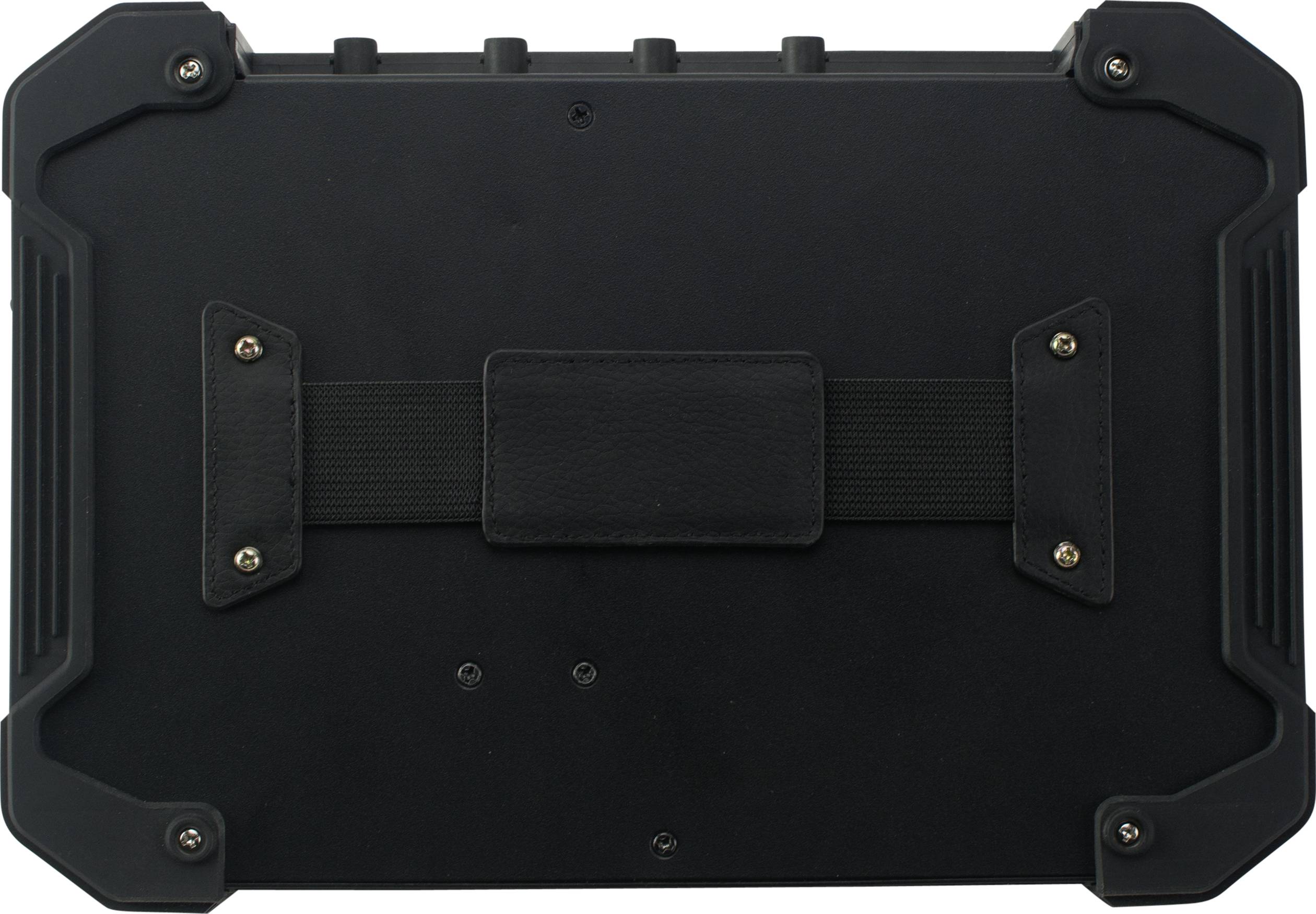

En robust svart väska med förstärkta hörn och ett centralt handtag, sannolikt avsedd för militära eller industriella användningsområden.

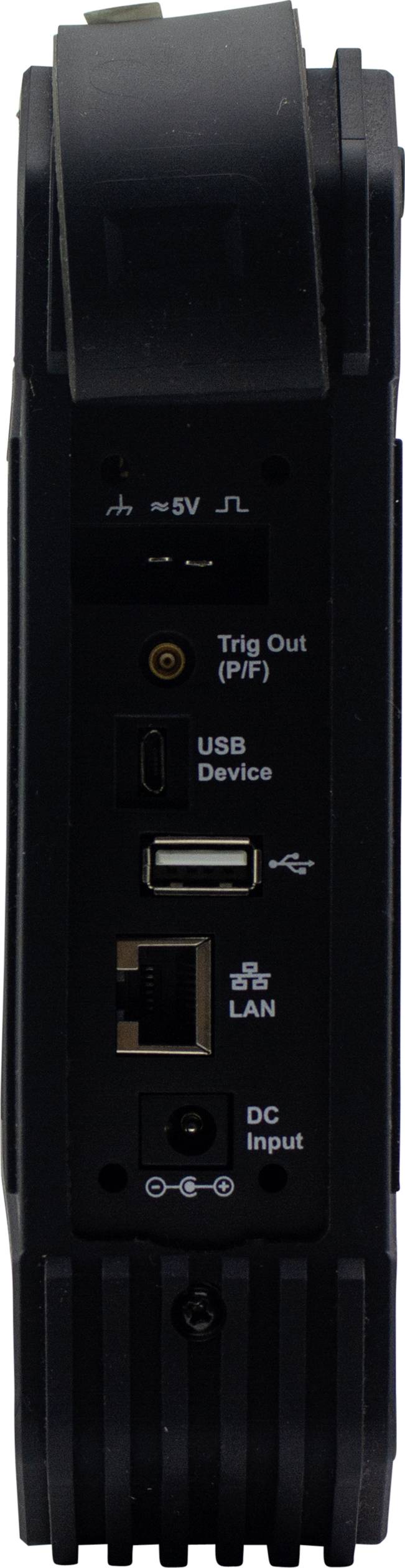

Enhetens baksida med anslutningar: Trig Out, USB-enhet, USB, Ethernet LAN, DC-ingång.

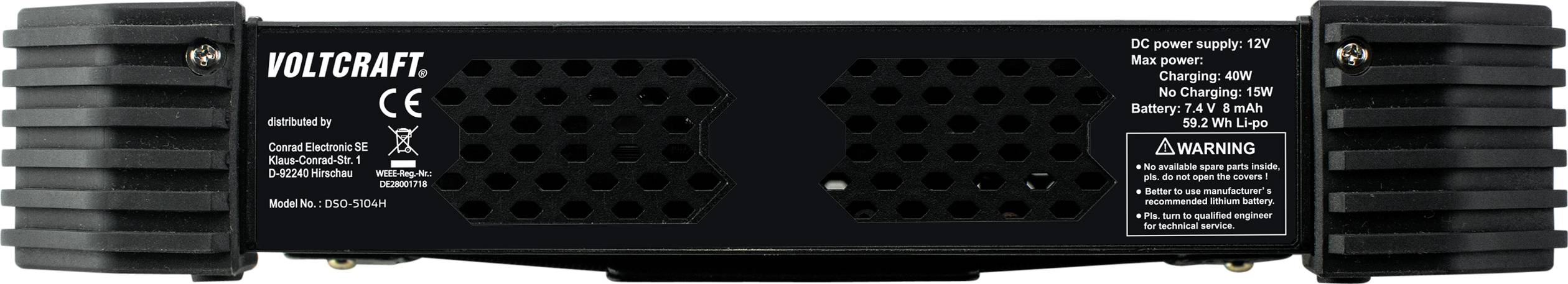

Baksidan av en Voltcraft-laddare med ventilationsöppningar och varningsanvisningar. Lämplig för 12V DC strömförsörjning.

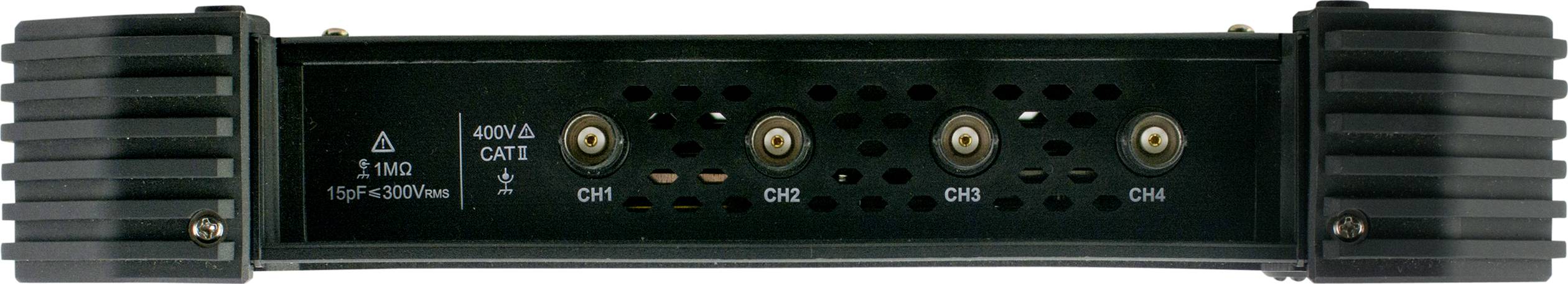

Svart elektronisk enhet med fyra anslutningsuttag (CH1, CH2, CH3, CH4) och en varningsmarkering på vänster sida.

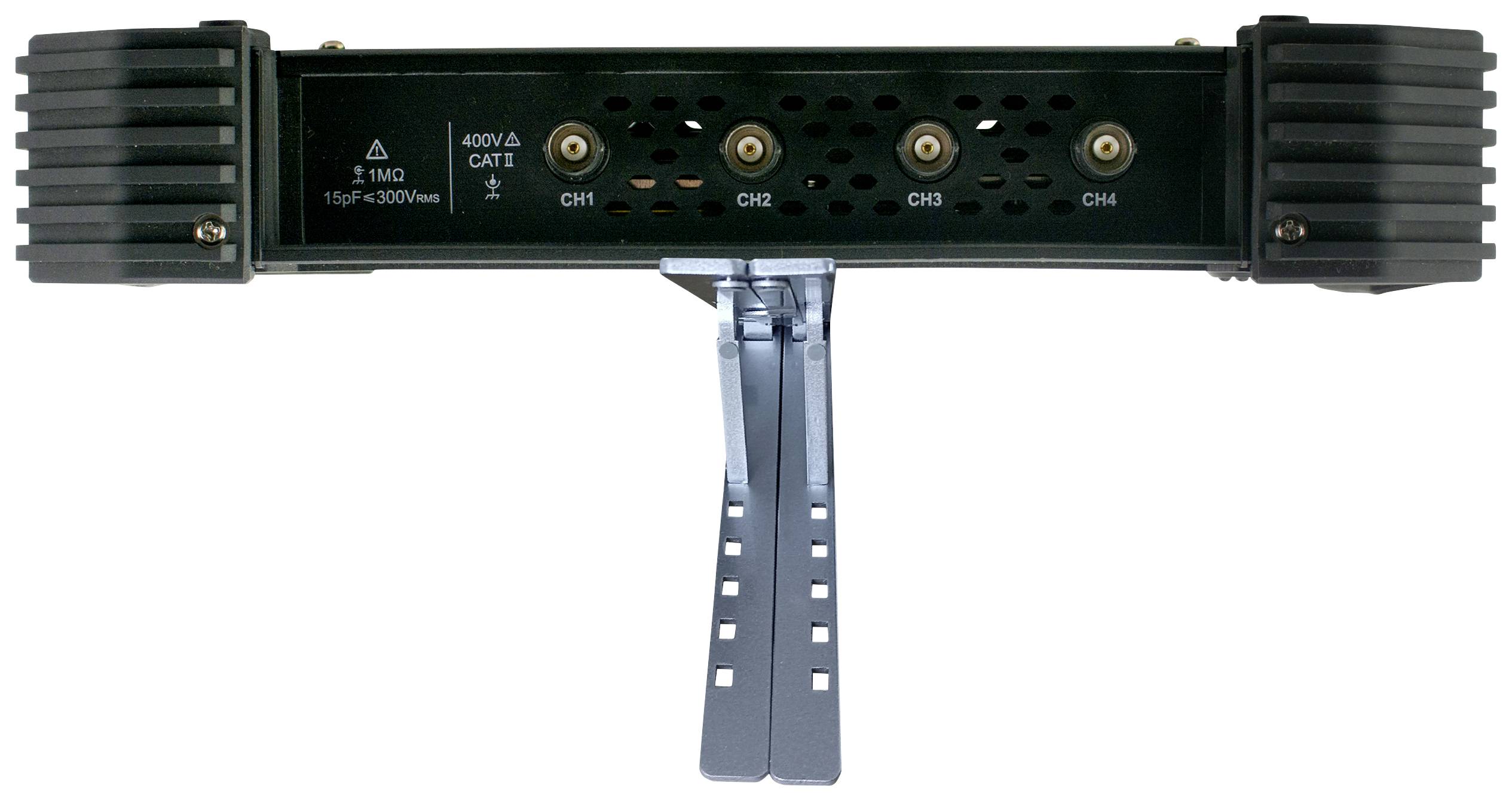

Krets med fyra kanaler CH1 till CH4, märkt med 400V CAT II och 1 MΩ.

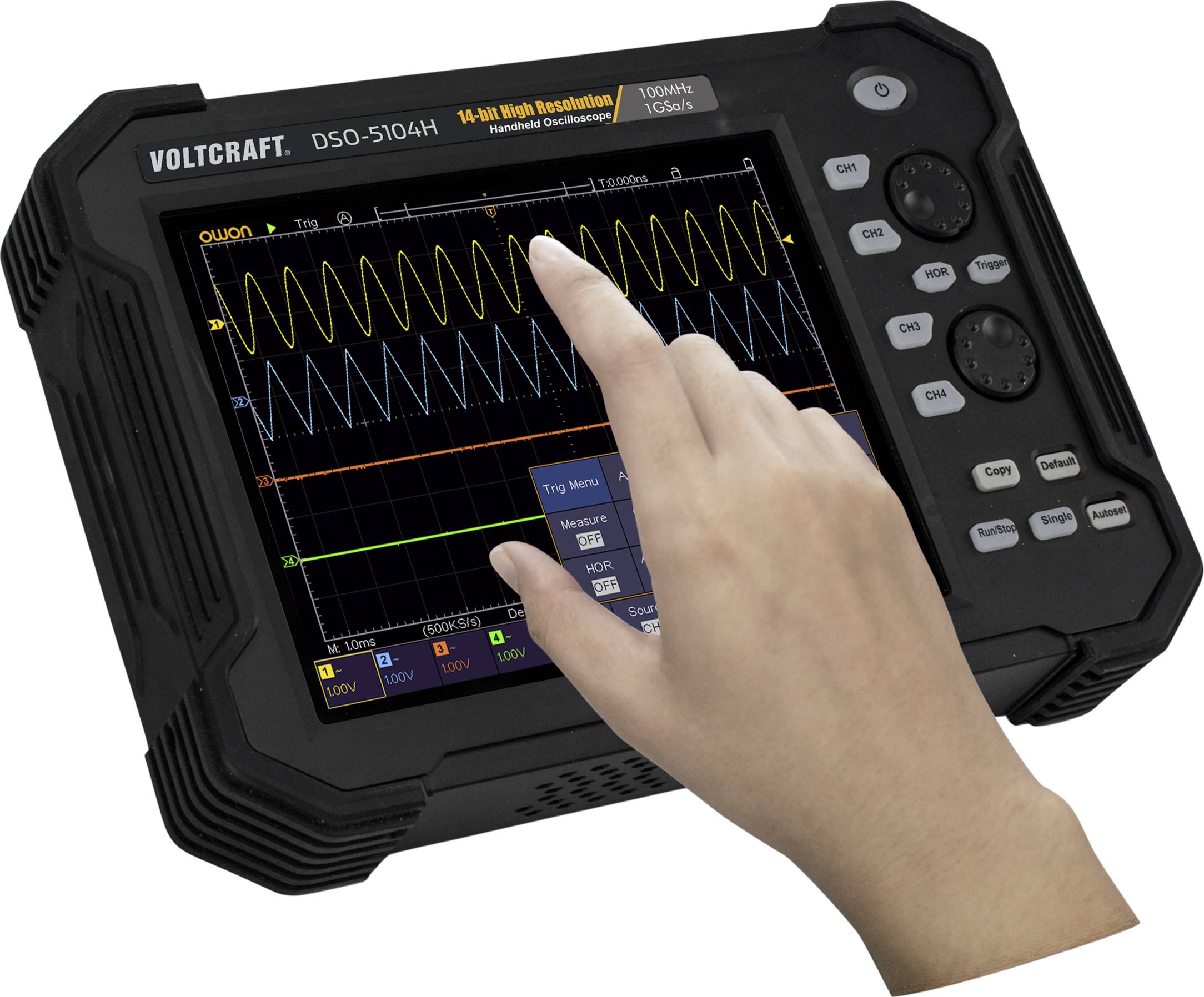

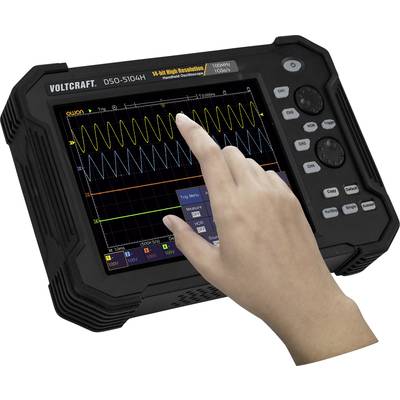

En person använder ett bärbart oscilloskop, modell VOLTCRAFT DSO-5104H, med en pekskärm. Vågformer syns på displayen.

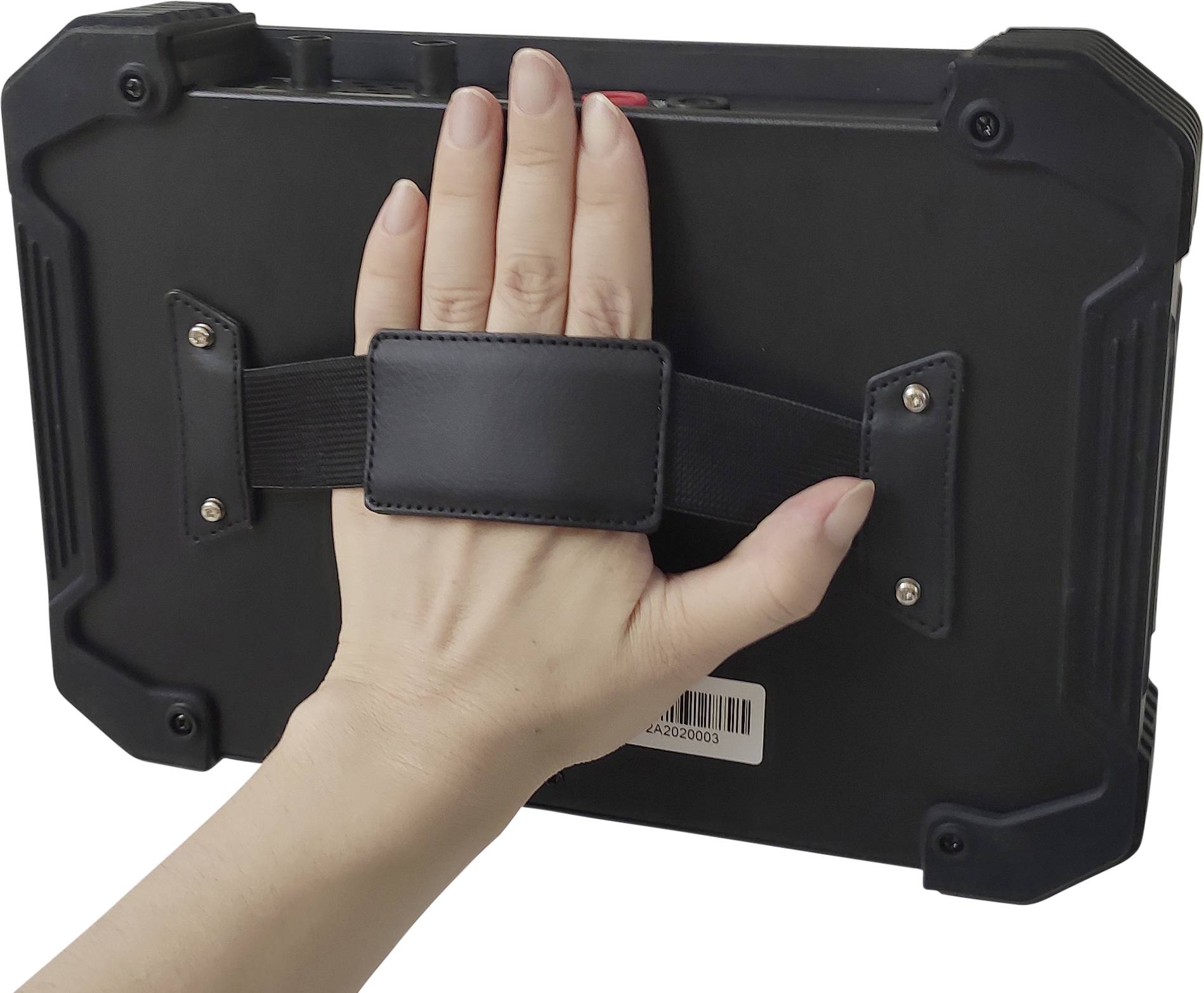

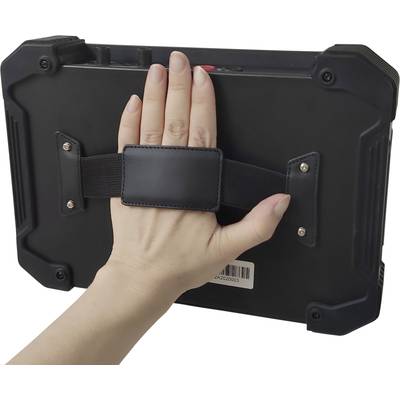

Hand håller en robust, svart surfplatta med ett remmar på baksidan. Streckkodsetikett synlig.

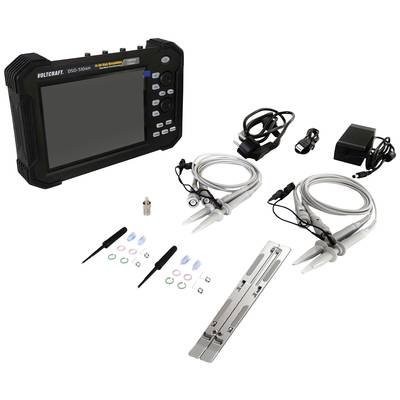

Bärbart digitalt lagringsoscilloskop med tillbehör: mätledningar, nätadapter, krokklämmor och adaptrar. Idealiskt för elektriska mätningar.

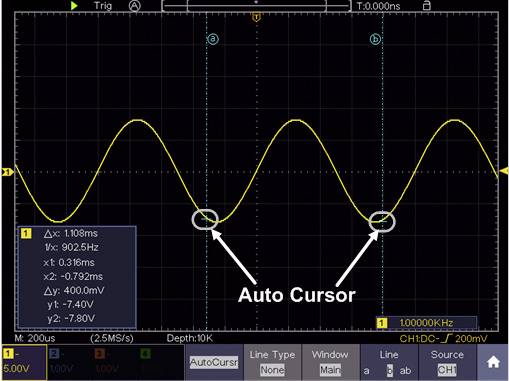

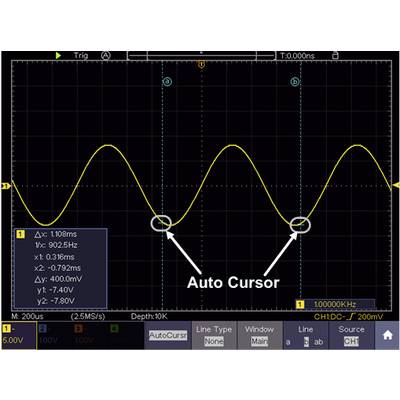

Ett oscilloskopbild visar en gul sinusvåg. Två 'Auto Cursor'-pilar markerar en cykel. Δx: 1,108 ms, νx: 902,5 Hz.

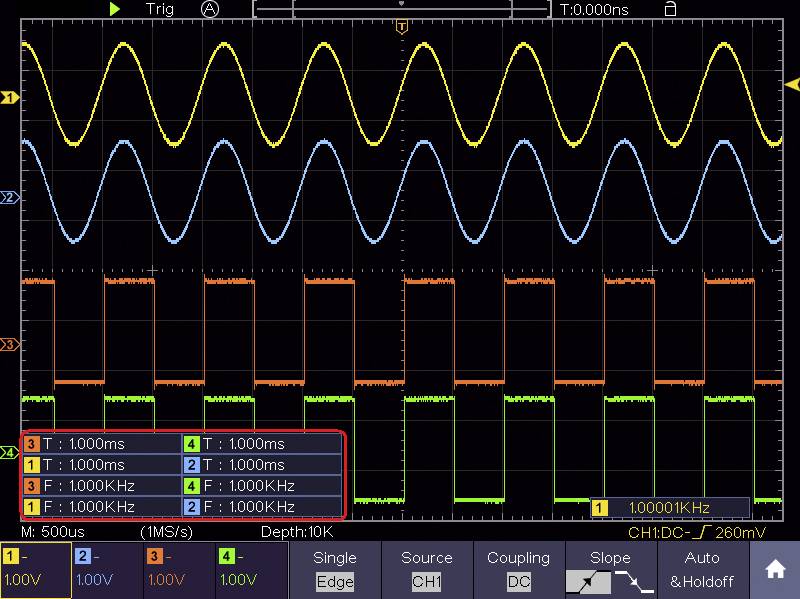

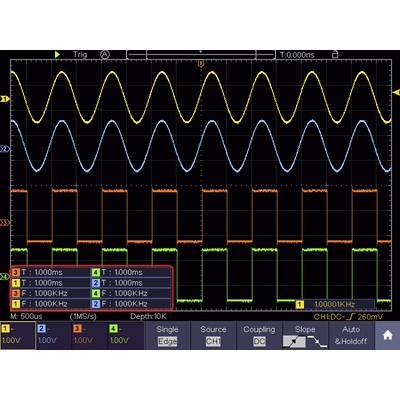

Oscilloskop-display med fyra kanaler (gul, blå, orange, grön) visar sinusformade och rektangulära vågor, alla vid 1 kHz, 1000 ms.

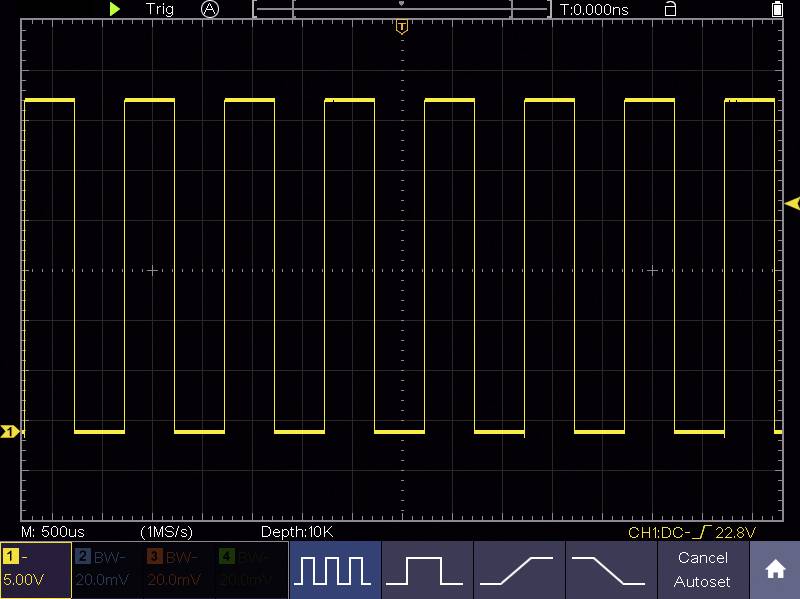

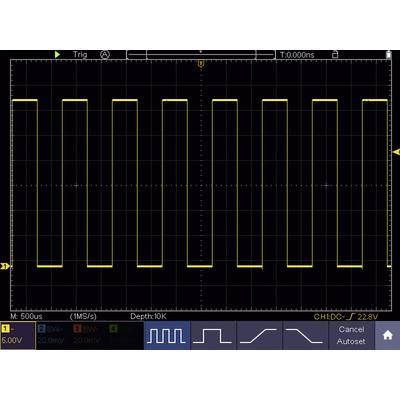

Oscilloskop-display: Gul rektangulär våg med konstant mönster, tidaxel i mikrosekunder, spänningsskala 5 volt.

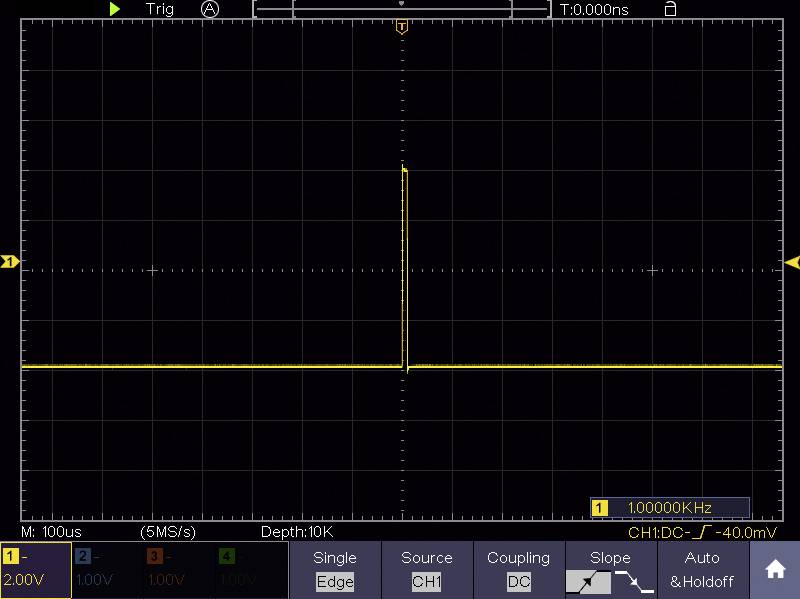

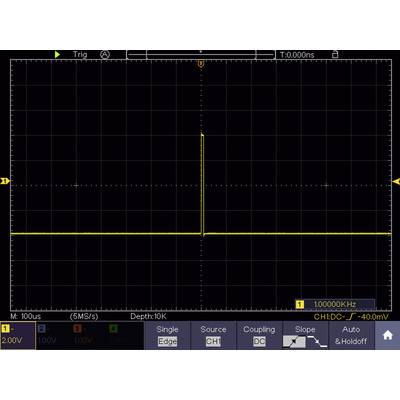

Oscilloskopskärm visar en enskild gul signalpuls, vertikal skala 2V/div, horisontell 5ms/div, frekvens 1000 kHz.

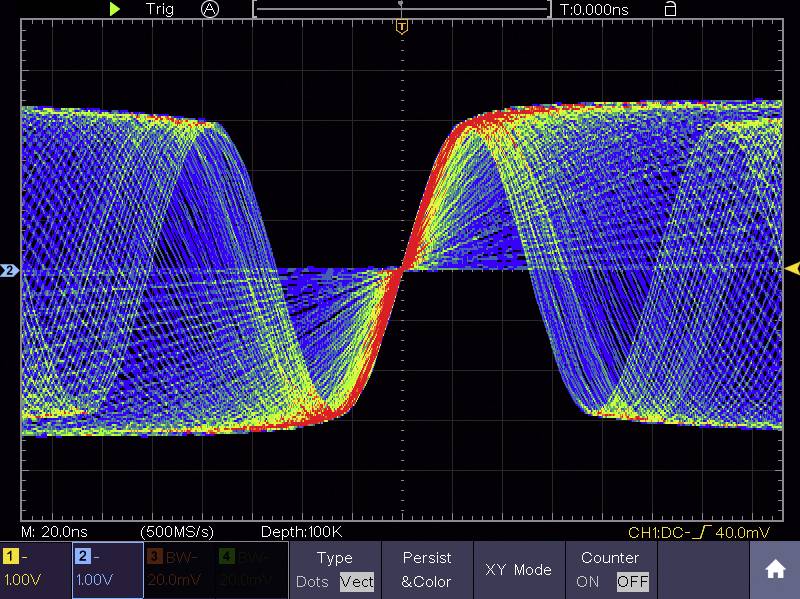

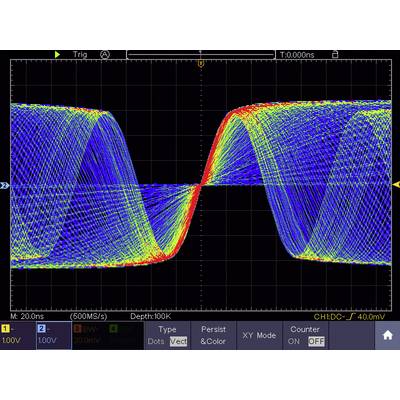

Oscilloskop-display med Lissajous-figur i regnbågens färger, visar fasförskjutning och amplitudförändringar.

'Oscilloskopskärmen visar ett frekvensspektrum med en toppfrekvens på ungefär 1 GHz. Blackman-fönsteralternativet har valts.'

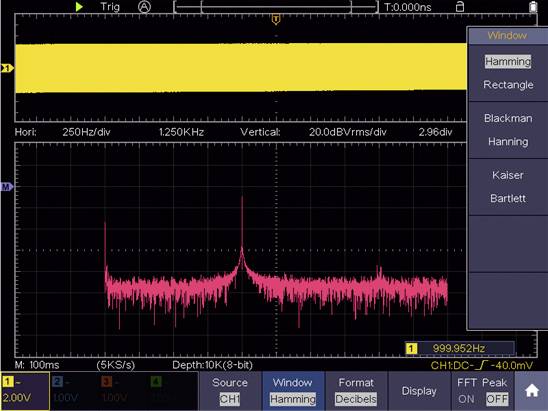

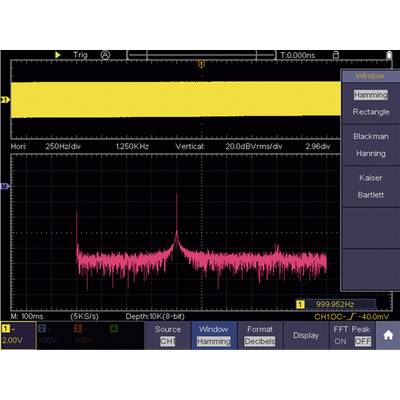

Oscilloskopbild visar frekvenzspektrum med framträdande toppar runt 1 kHz. Visningsalternativ som 'Hamming' har valts.

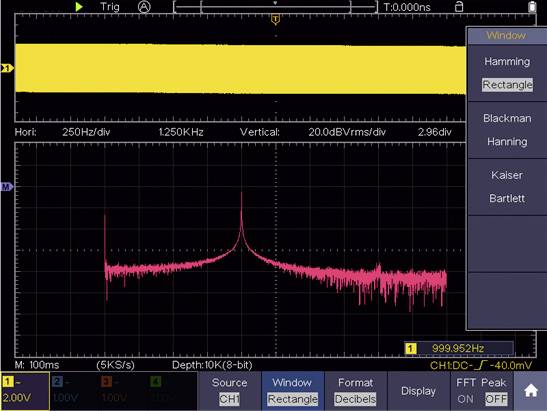

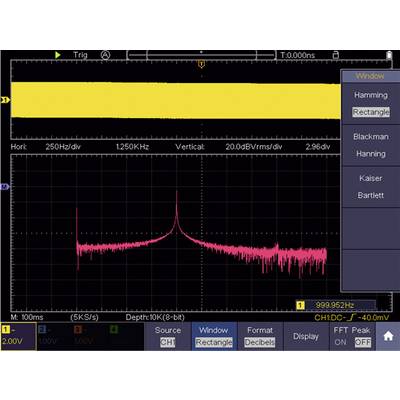

Oscilloskop-displayen visar ett rektangelsignal överst, ett effektfördelningsspektrum med toppar nedtill. Inställning: Rektangelfönster.

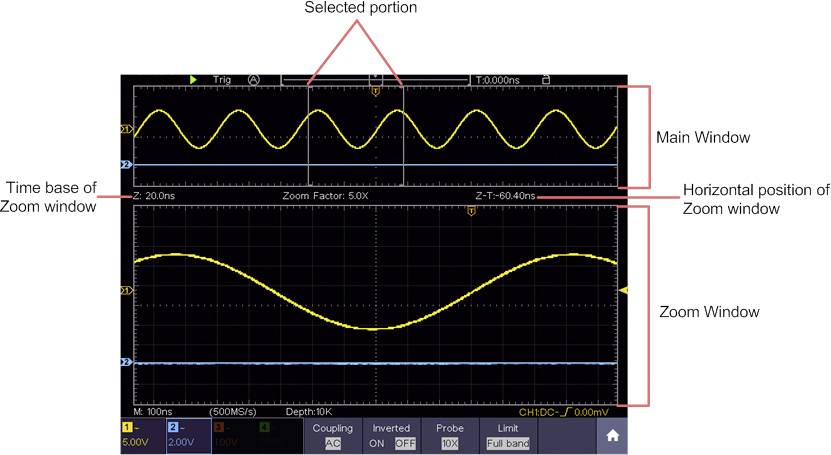

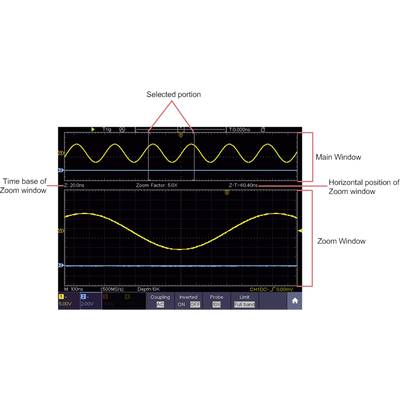

Oscilloskop-display med två fönster: Huvudfönstret visar en vågform; zoomfönstret förstora ett markerat område av vågformen.

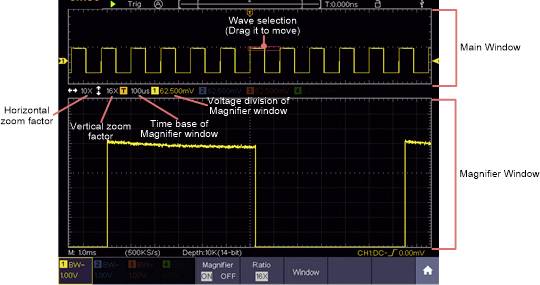

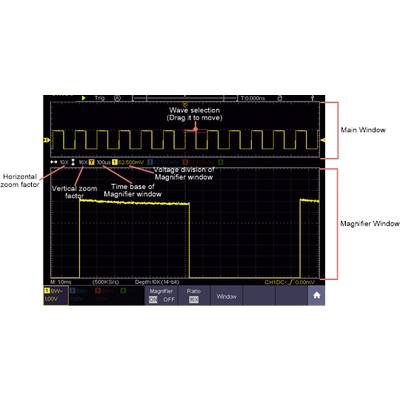

Oscilloskopskärm med två fönster. Huvudfönstret visar en vågform; förstorningsfönstret nedtill visar ett detaljerat utsnitt. Etiketter för vertikala och horisontella zoomfaktorer.

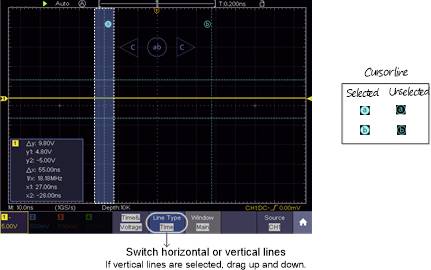

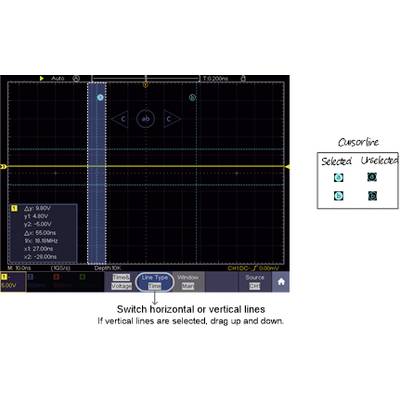

En oscilloskopskärm visar en vågform med vertikala linjer, marköroptioner och en legend för spänning (V) och tid (t).

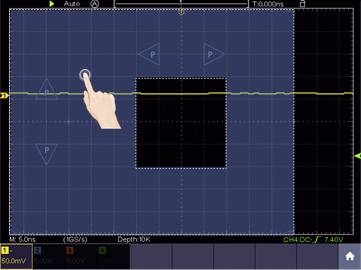

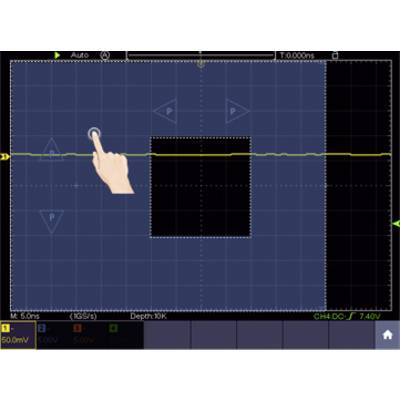

En grafisk användargränssnitt visar ett oscilloskop med en hand som utför en gest på skärmen.

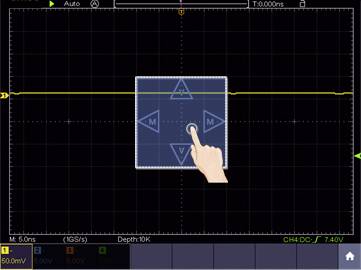

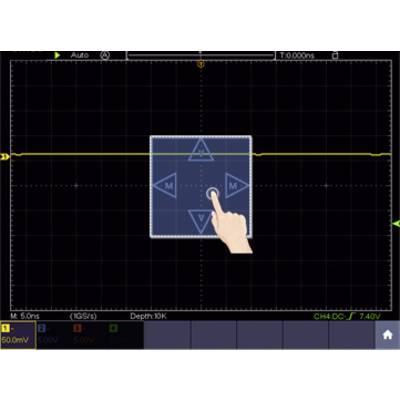

Oscilloskopskärm med en gul vågformslinje. Hand pekar på en meny med pilar, sannolikt för att styra displayen.

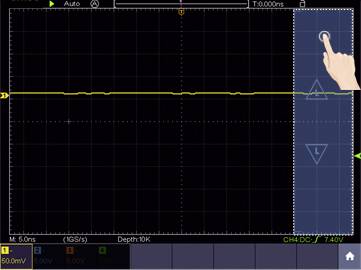

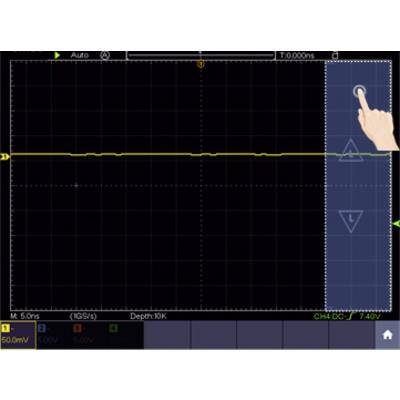

Oscilloskopskärmen visar en platt gul vågform. En hand trycker på skärmens högra kant för att ställa in en trigger.

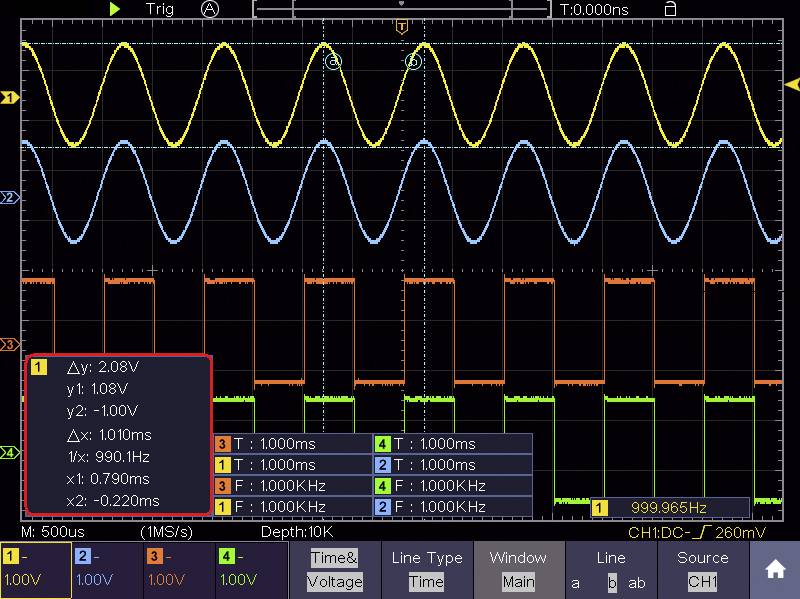

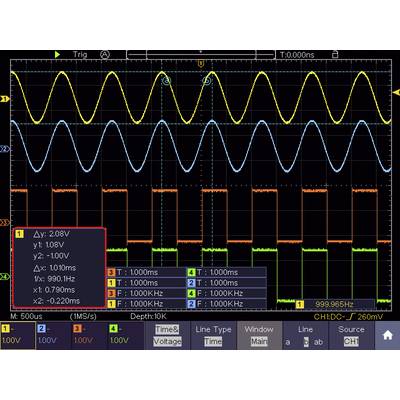

En oscilloskopbild med tre vågformer: en gul sinusvåg, en blå toppvåg och en grön rektangelvåg. Viktiga mätningar är markerade.

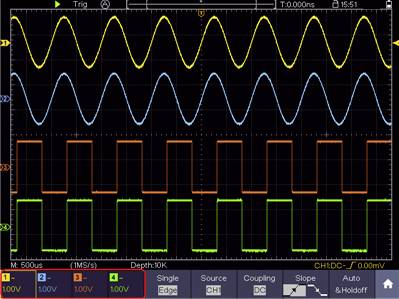

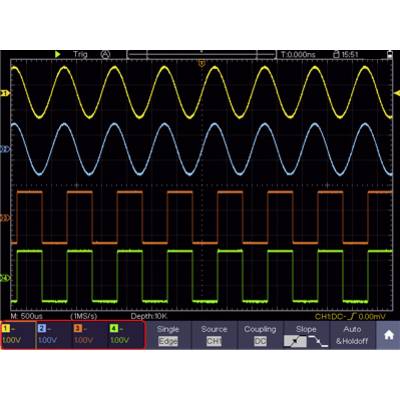

Oscilloskopskärm med fyra vågformer: två sinusvågor överst, en triangelvåg och en fyrkantvåg längst ner. Var och en i olika färger.

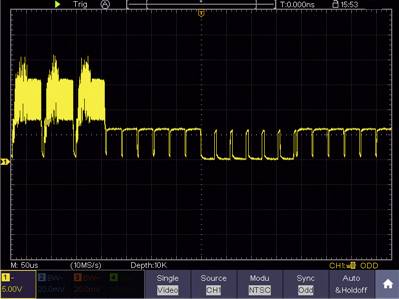

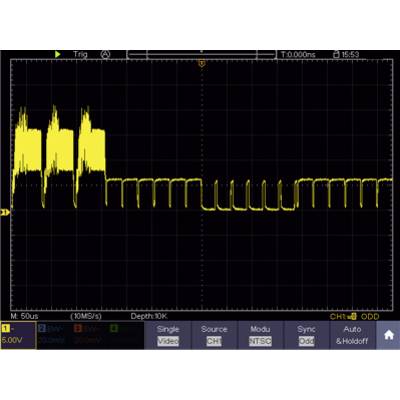

'Oscilloskop-display visar gult, vågigt signal på svart bakgrund. Tidsaxel: 0-50 mikrosekunder; Spänning: 0-5 volt.'

1/28

Vår tjänst för dig

11 Styck

Mer information om lagerstatus.

Antal

Styck

Toal (10 792,00 kr / stycken)

Rapportera juridiska problem

Höjdpunkter & detaljer

Digitalt handoscilloskop VOLTCRAFT DSO-5104H

100 MHz bandbredd, 4 kanalerAvsökningshastighet 1 GS/s.40 minuters inspelning8" (20.32cm) LCD-pekskärm upplösning 800 x 600 pixlar14-bitars ADC-vertikal upplösningStöder SPI / I2C / RS232 / CAN-avkodning45000 wfms/s axelform uppdateringsfrekvens

Tekniska specifikationer

Typ av produkt: Handhållet oscilloskop

Bandbredd: 100 MHz

Samplingsfrekvens / kanal: 1 GSa/s

Upplösning: 14 Bit

Bildskärmsformat: 8" (20.32cm)

Oscilloskop - specifikationer: Digital lagring (DSO)
Handenhet

Antal analoga ingångar max.: 4

: (ej certifierad kalibrering)

Mätningskategori: CAT II

Ingångsimpedans: 1 MΩ±2%

Mått.: (L x B x H) 270 x 48 x 191 mm

Vikt: 1.7 kg

Antal digitala ingångar max.: 0

Bredd: 48 mm

Höjd: 191 mm

Längd: 270 mm

Gränssnitt: LAN
1 x USB 2.0 Device
1 x USB 2.0 Host

Minnesdjup / kanal: 40 Mpts

Typ: DSO-5104H

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2266525 VOLTCRAFT DSO-5104H Handhållet oscilloskop 100 MHz 4 kanaler 1 GSa/s 40 Mpts 14 Bit Digital lagring (DSO), Handenhet 1 s

Villkor för garanti

Villkor för garanti 2266525 VOLTCRAFT DSO-5104H Handhållet oscilloskop 100 MHz 4 kanaler 1 GSa/s 40 Mpts 14 Bit Digital lagring (DSO), Handenhet 1 s

Nedladdning

Nedladdning 2266525 VOLTCRAFT DSO-5104H Handhållet oscilloskop 100 MHz 4 kanaler 1 GSa/s 40 Mpts 14 Bit Digital lagring (DSO), Handenhet 1 s

Beskrivning

Perfekt att bära med sig.Det kompakta digitala VOLTCRAFT handoscilloskopet har en bärrem och kan därmed användas praktiskt och flexibelt i olika inställningar. Som stabil spänningsmätinstrument med en vikt på 1,7 kg har den 2 kanaler med 100 MHz bandbredd och kan registrera mätningar med upp till 40 minuters längd. Mätning sker vid låg bakgrundsljudnivå och resultaten visas på 8 tum (20.32cm) färg-LCD-pekskärm med en upplösning på 800 x 600 pixlar. Den maximala samplingshastigheten hos oscilloskopet är på upp till 1 GS/s och de olika mätspetsar som är justerbara och ingår i leveransen, vilket ger flexibel och variabel mätning. Dessutom medföljer en USB-kabel, med vilken uppmätta data snabbt kan överföras till datorn. Realtidrepresentation av amplitud på datorn är också möjlig, liksom flera triggertyper och gränssnitt.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Bandbredd: 100MHzMaximal samplingshastighet 1 GS/sVertikal upplösning: Max. 14 bitsRegistreringslängd 40 minuterUppdateringsfrekvens för vågform: 45.000 wfms/s.Horisontell skala: 2 ns/ruta – 1000 s/ruta, i steg om 1–2-5Stigtid <: =3,5 nsVisning: 8 tums färg-LCD-pekskärm, 800 x 600 pixlarIngångsimpedans: 1 MΩ± 2 %, parallell till 15 pF ± 5 pF
