VOLTCRAFT DSO-2202H + AFG Handhållet oscilloskop 200 MHz 2 kanaler 1 GSa/s 8 kpts 8 Bit Handenhet 1 st

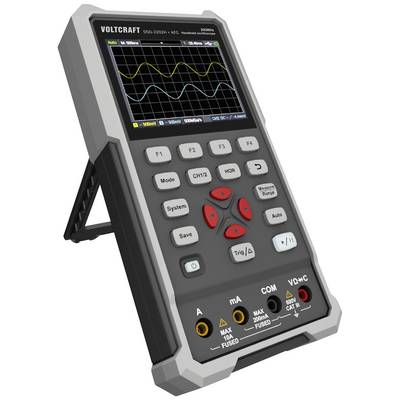

En bärbar oscilloskop med flera manöverknappar och en skärm som visar olika vågformdiagram.

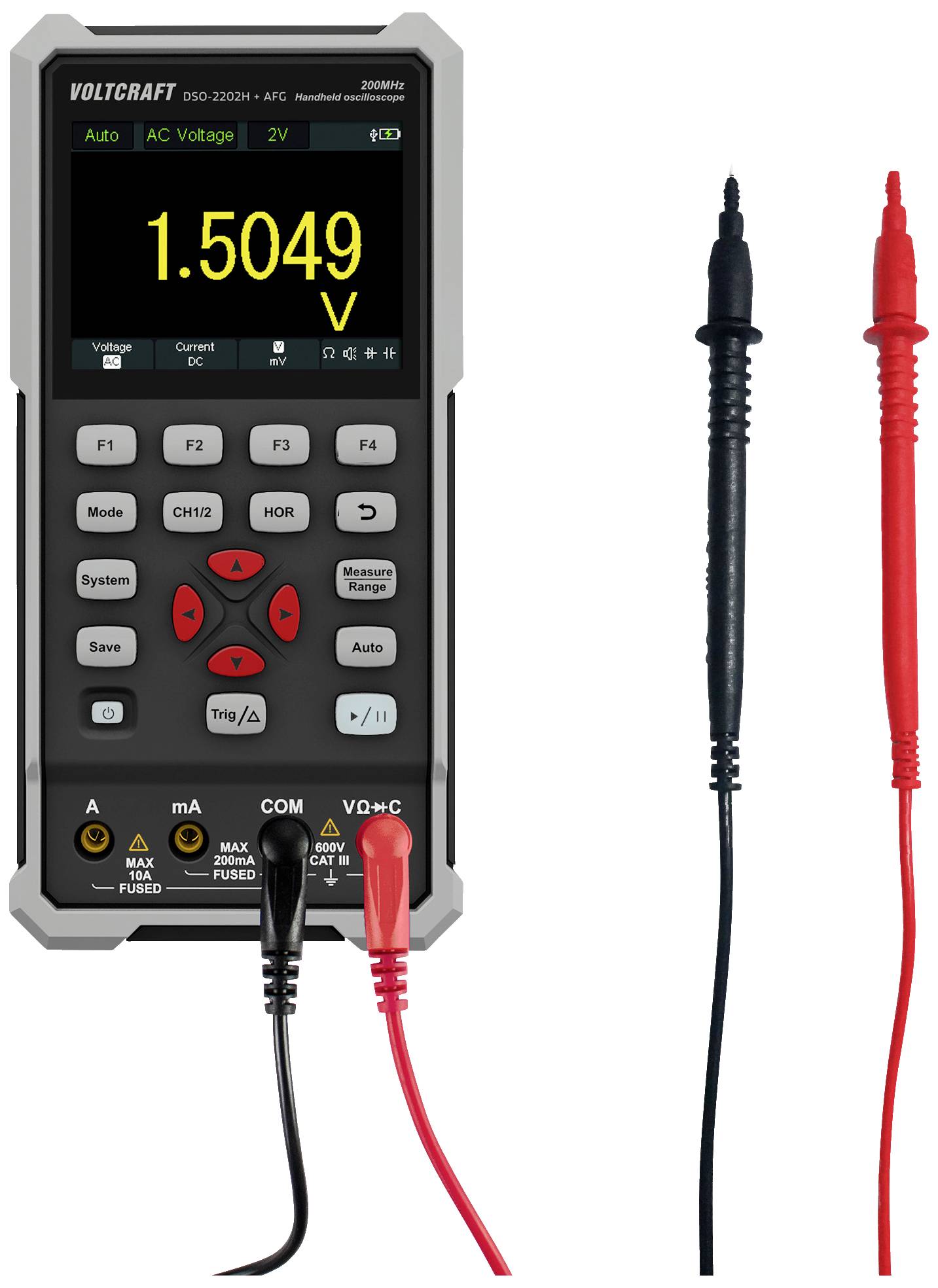

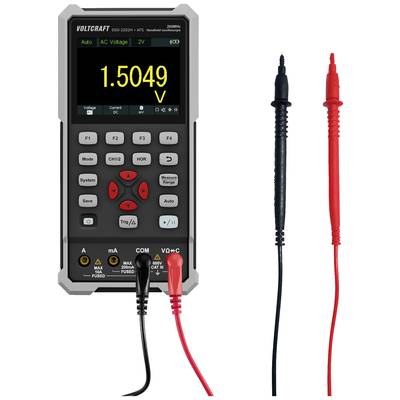

Digitalmultimeter visar ett mätvärde på 1,5049 volt. Till höger visas svarta och röda mätledningar.

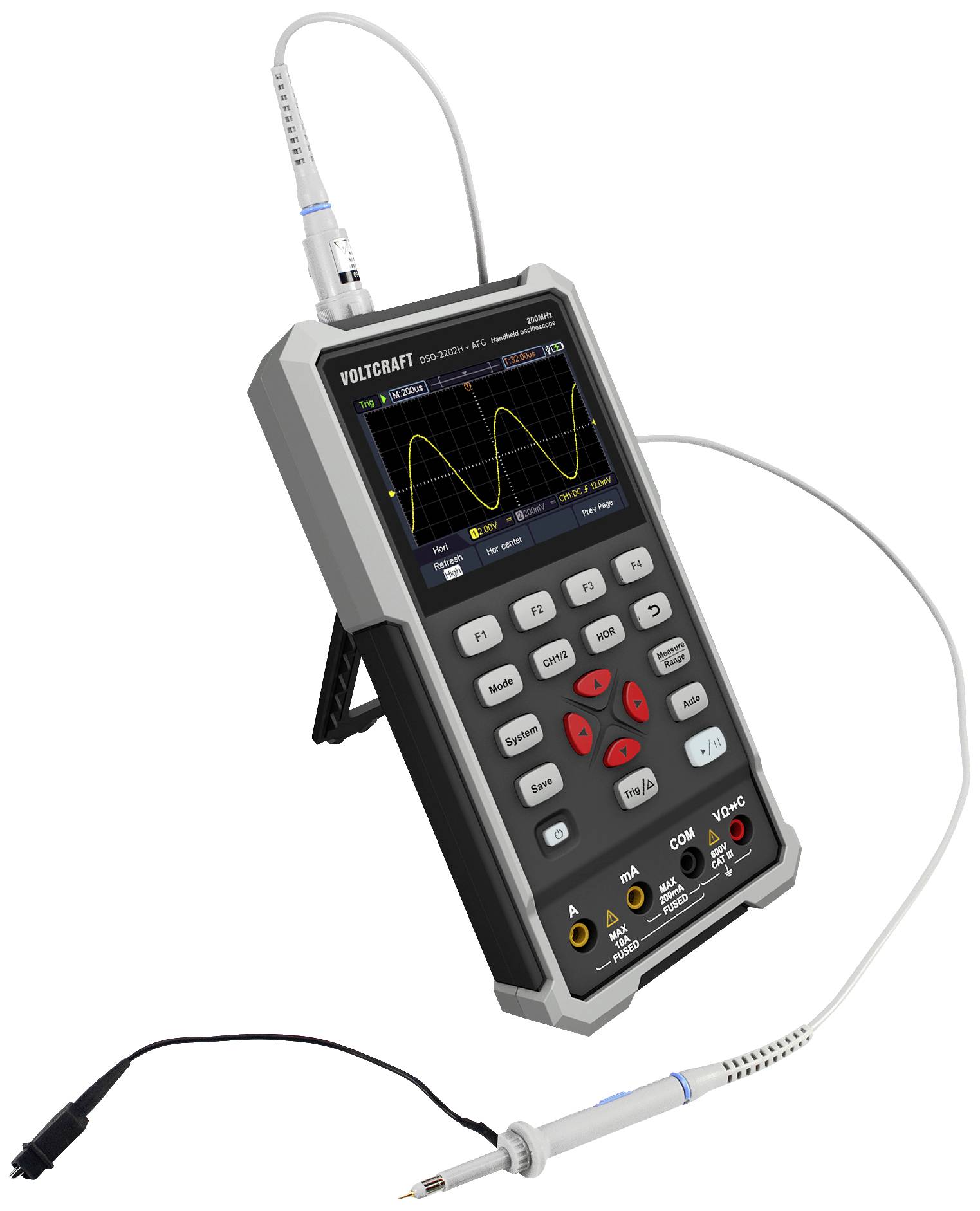

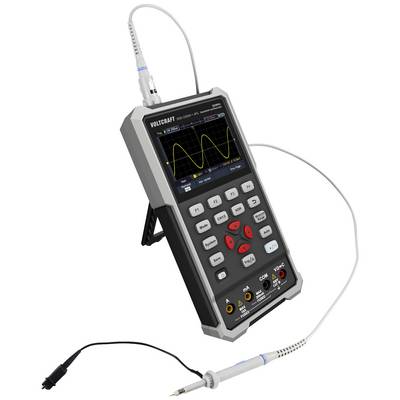

En bärbar oscilloskop med en digital skärm visar en sinusvågmätning. En mätsond är ansluten.

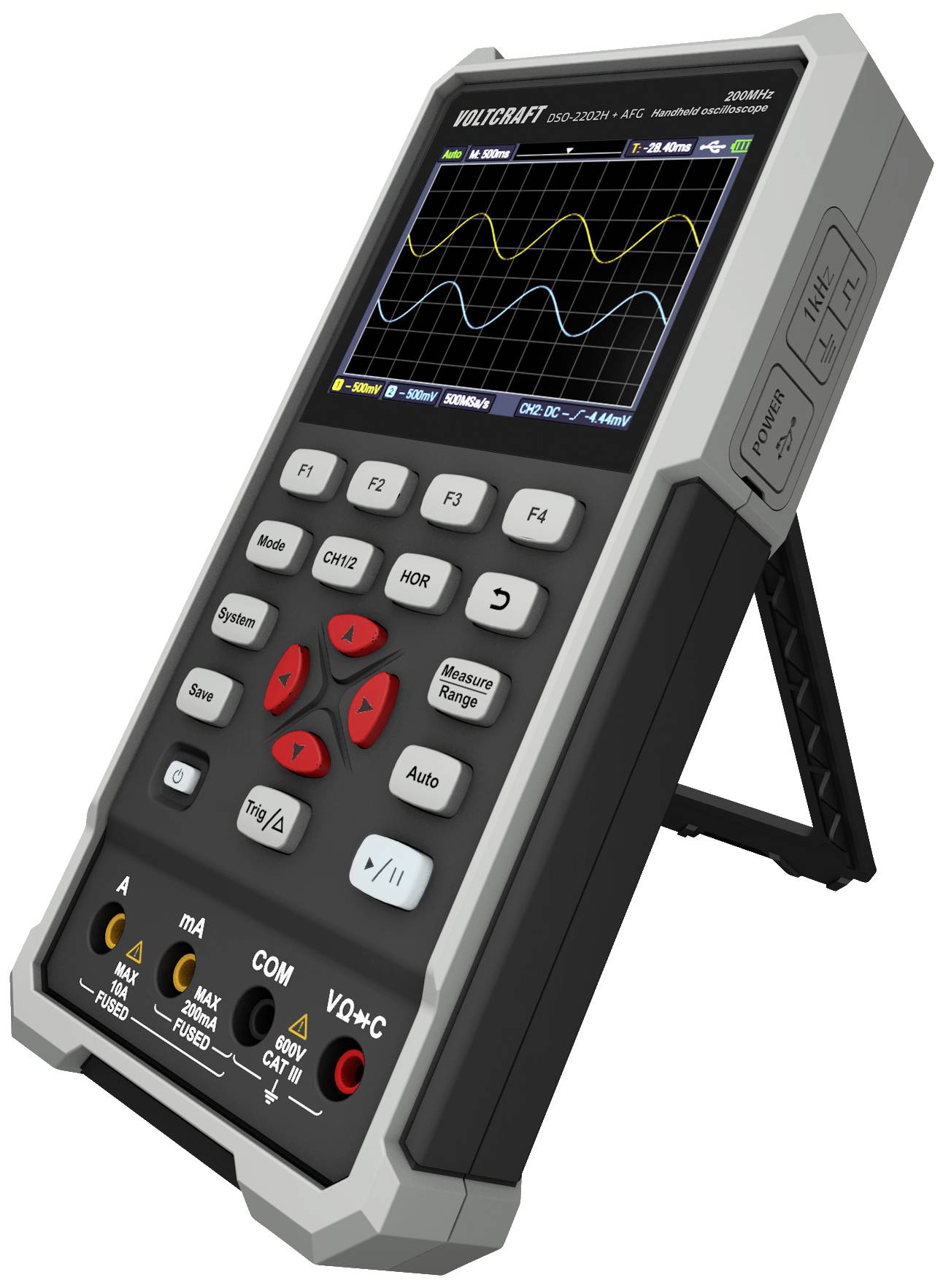

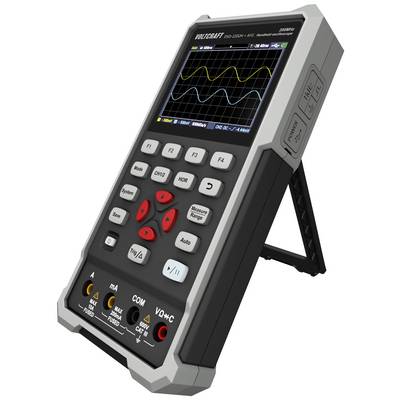

Digitalt multimeter med färgdisplay, visar flera mätkurvor och knappar för olika mätningar och inställningar.

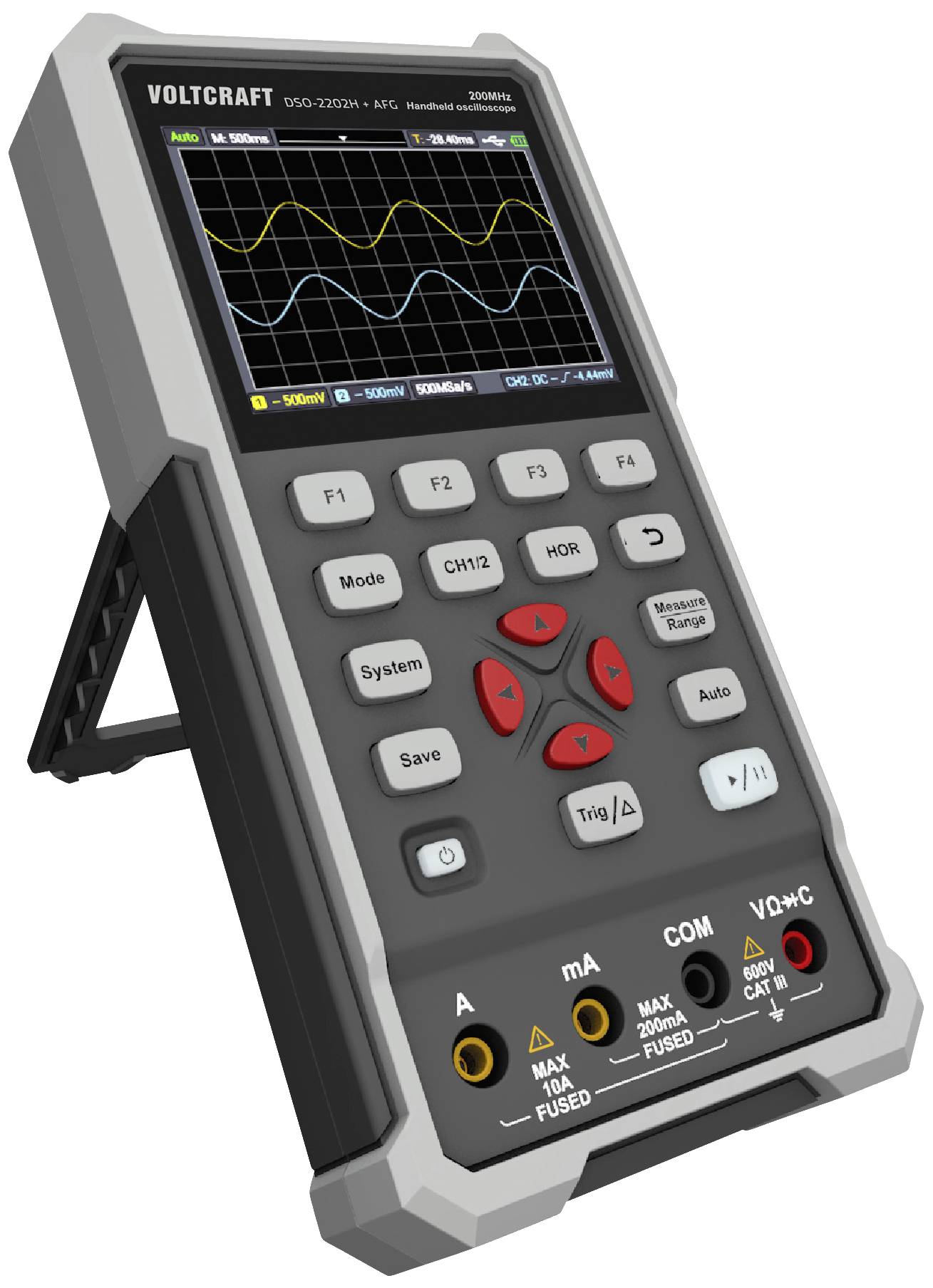

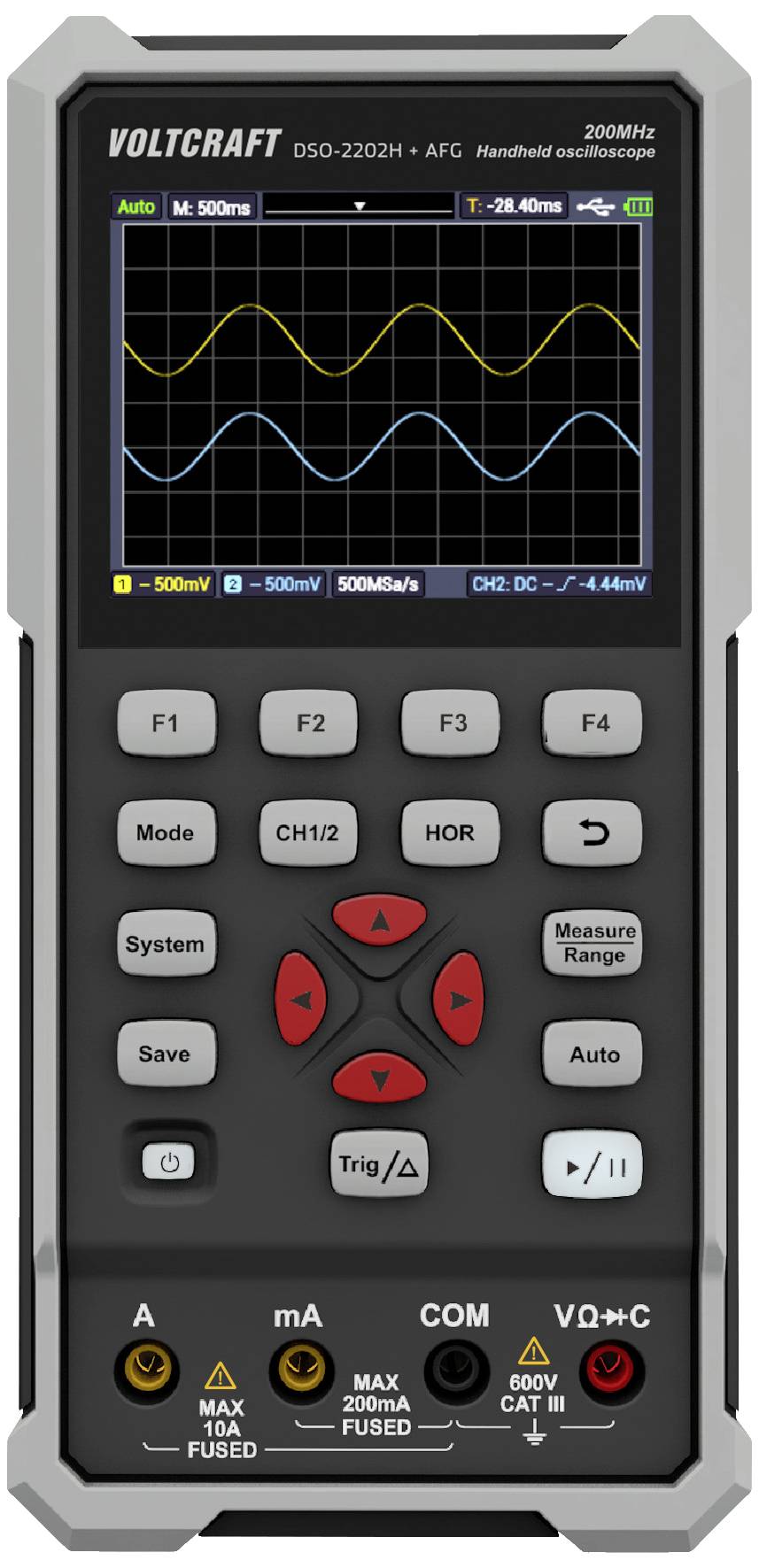

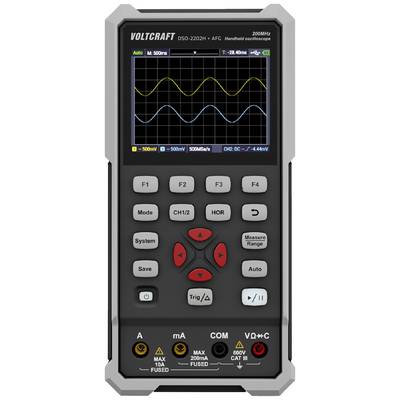

Portabel handhållen oscilloskop Voltcraft DSO-2202H; visar signalförlopp på displayen; knappar för spänningsinställningar och mätområden.

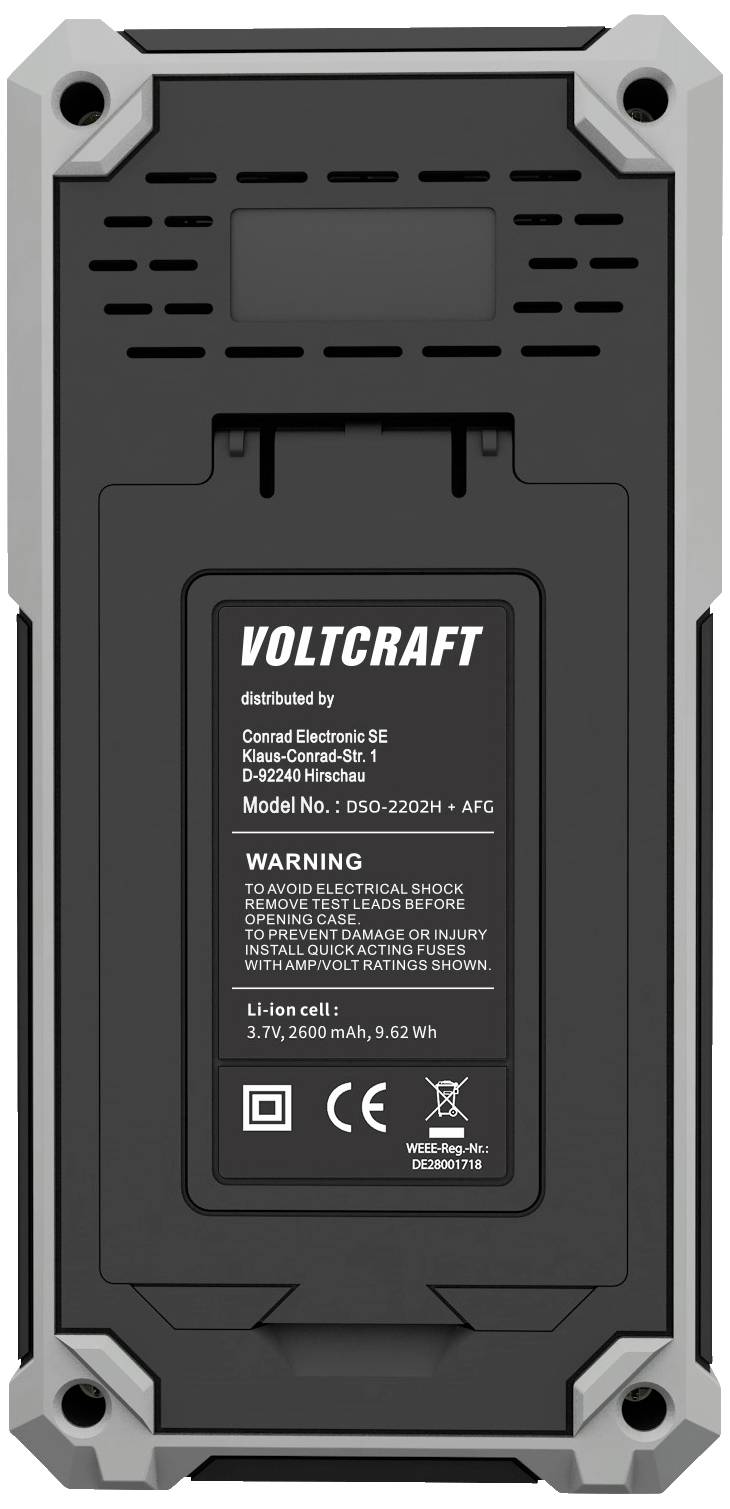

Baksidan av en VOLTCRAFT-enhet med tekniska detaljer och varningsanvisningar för användning och säkerhet på etiketten.

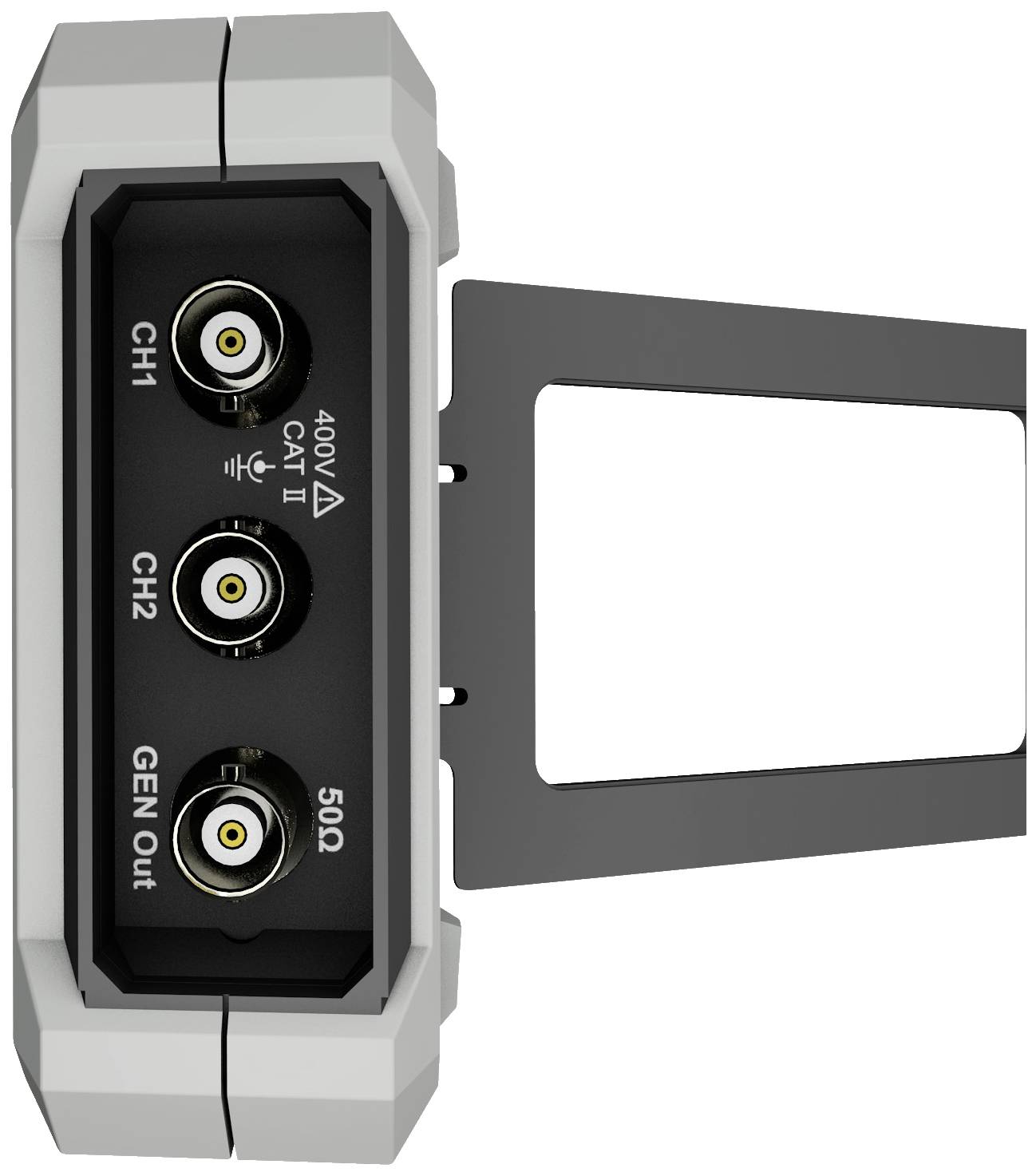

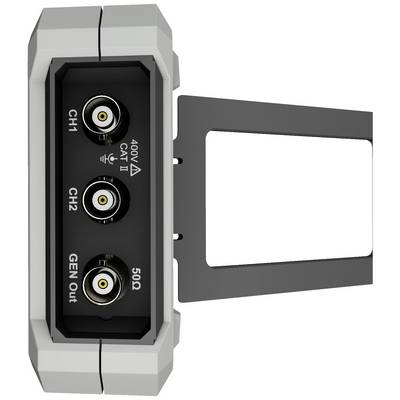

En svart enhetssida med tre anslutningar: 'CH1', 'CH2' och 'GEN Out', samt en märkning '400V CAT II'.

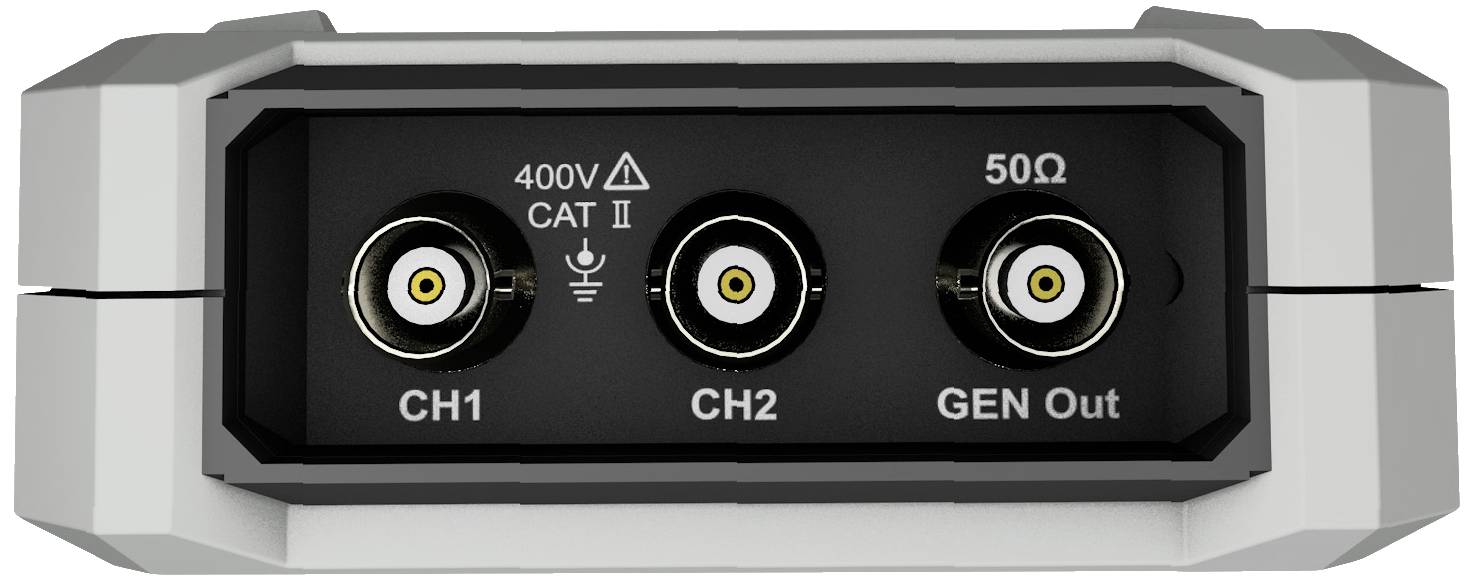

Baksidan av en elektronisk enhet med tre anslutningar: CH1, CH2 och GEN Out, märkt med 400V CAT II och 50Ω.

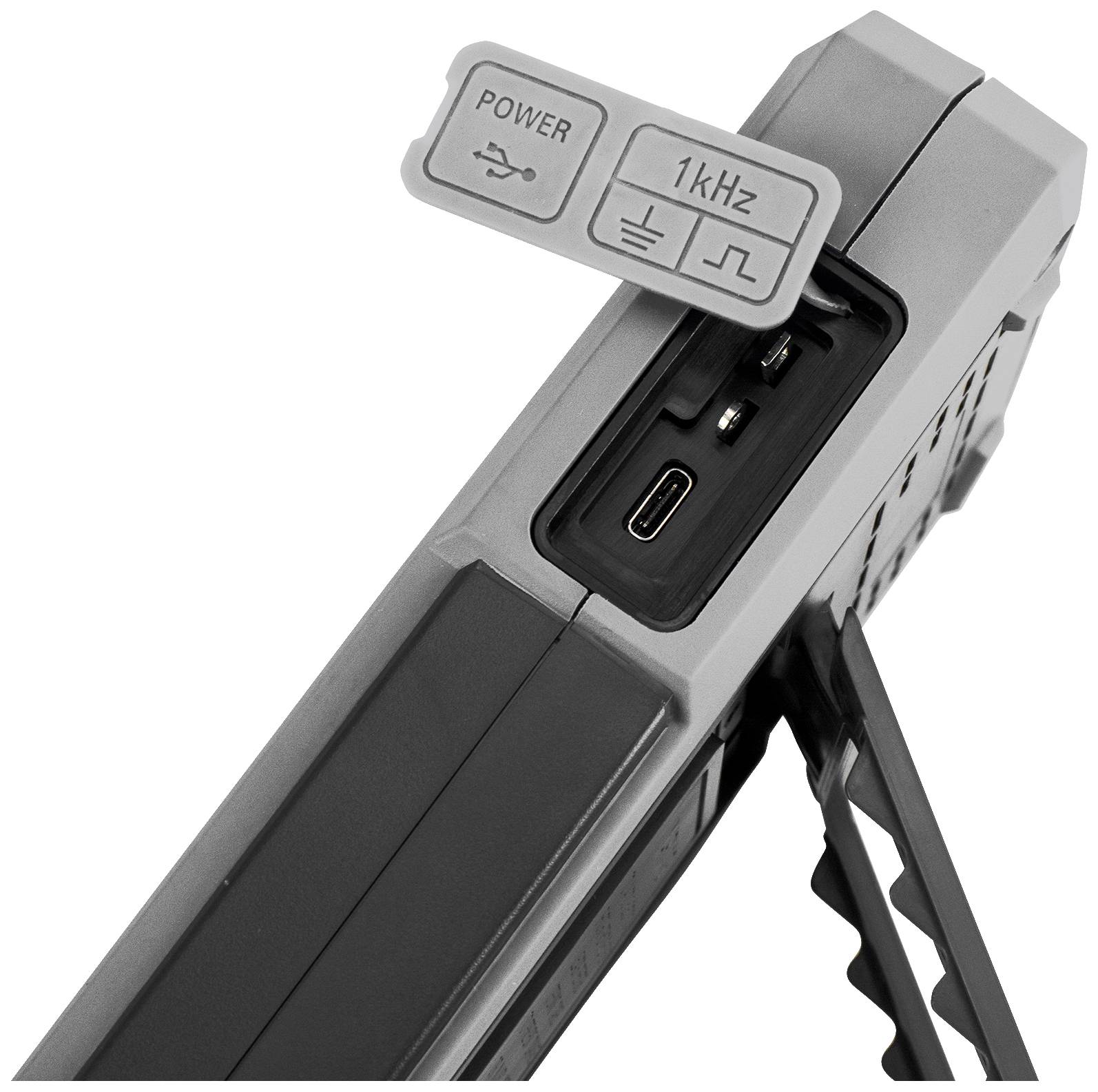

Ett bordmultimeter med ett avtagbart lock som visar knapparna 'POWER' och '1kHz'; det har också USB- och jackuttag.

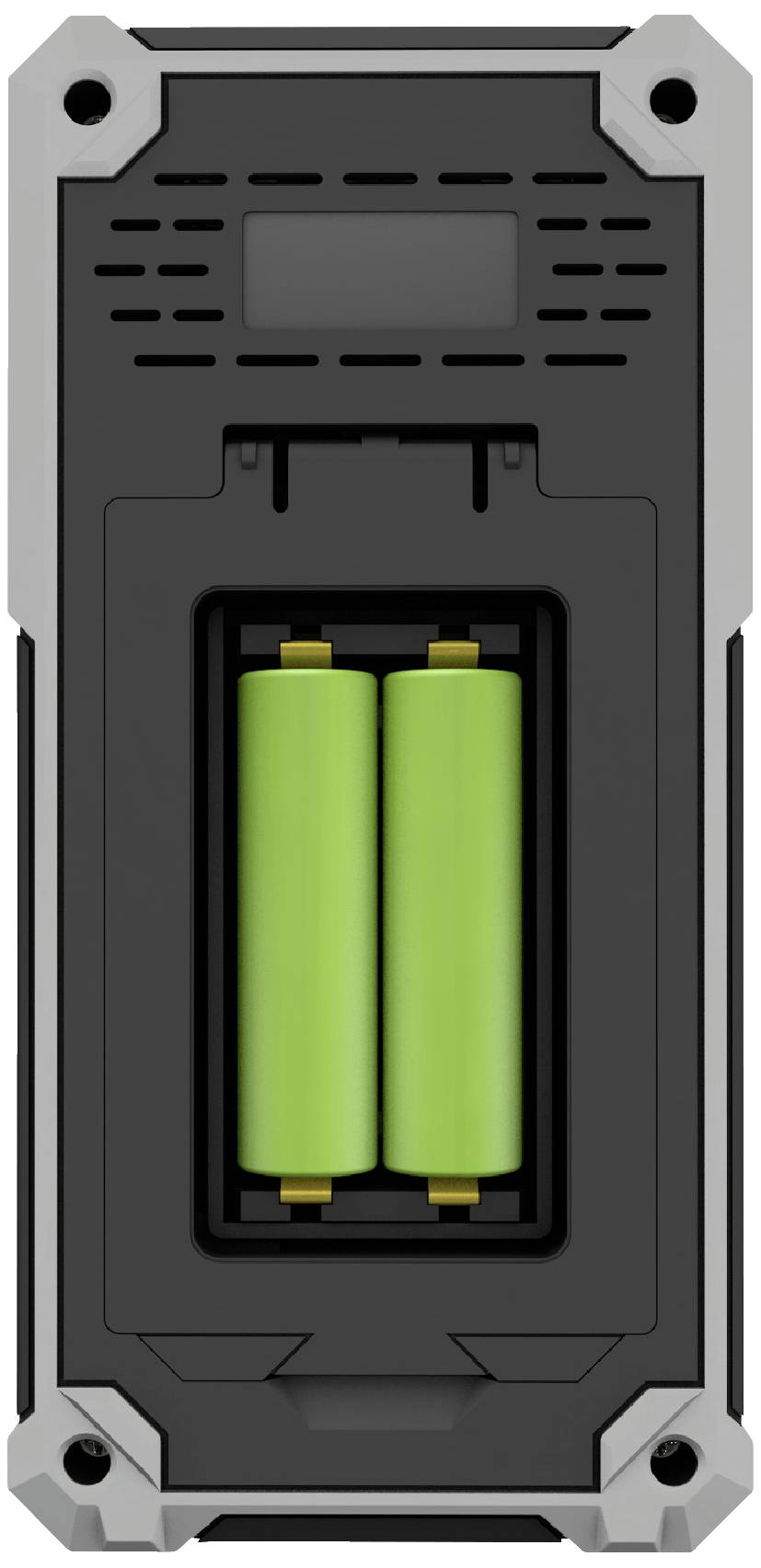

Bilden visar baksidan av en bärbar enhet med ett öppet batterifack. Två gröna batterier syns.

En handhållen enhet med en skärm visar två överlappande vågformer i olika färger. Den har flera knappar och anslutningar nedtill.

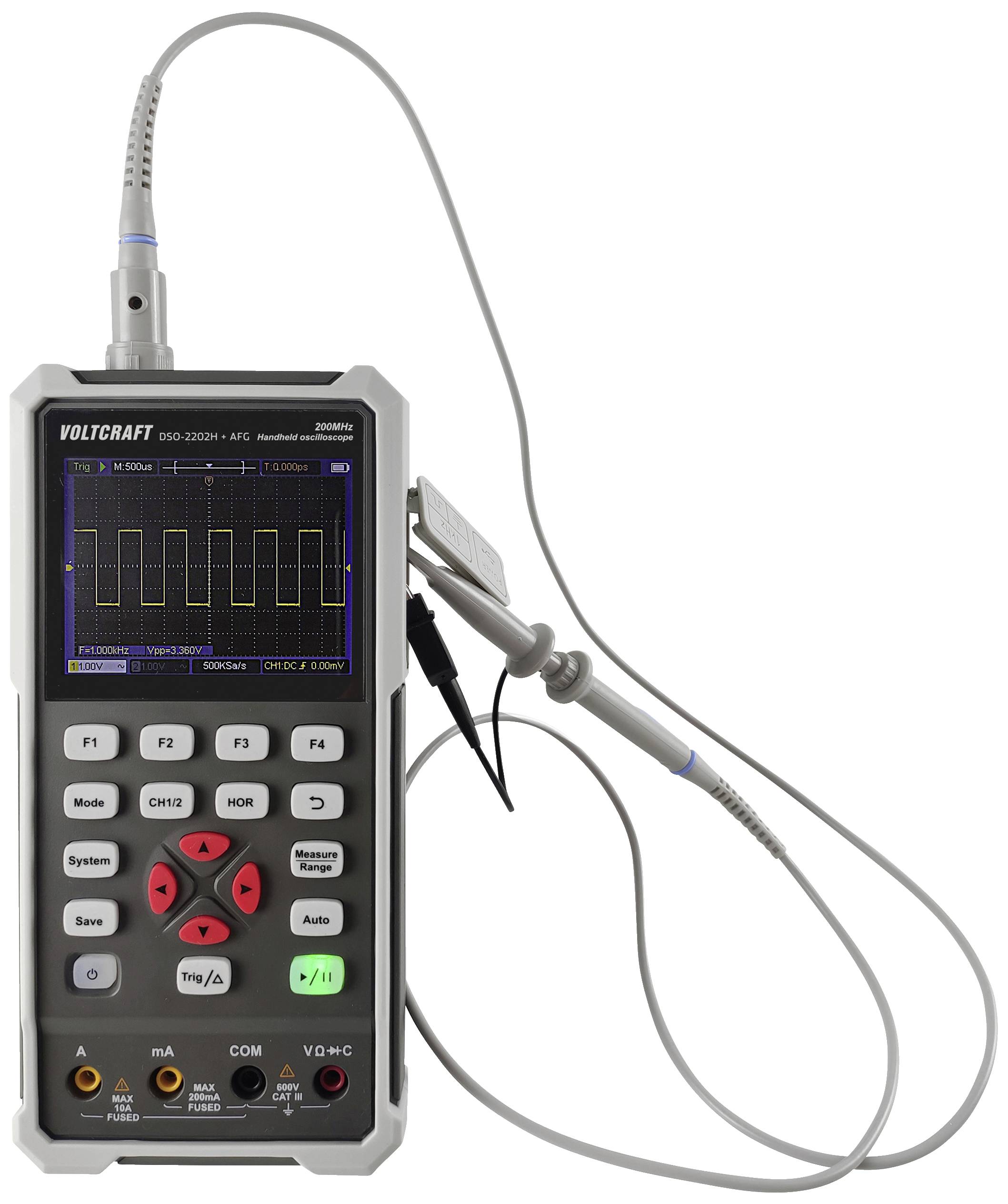

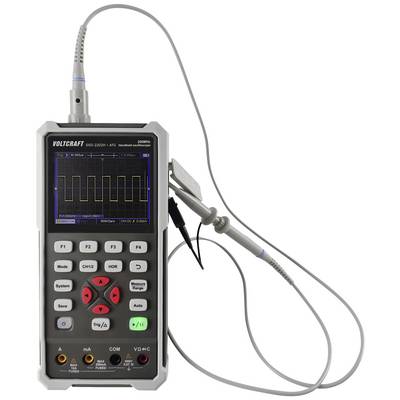

Ett bärbart oscilloskop mäter elektriska signaler. Displayen visar en rektangulär vågform. Enheten har olika funktionsknappar.

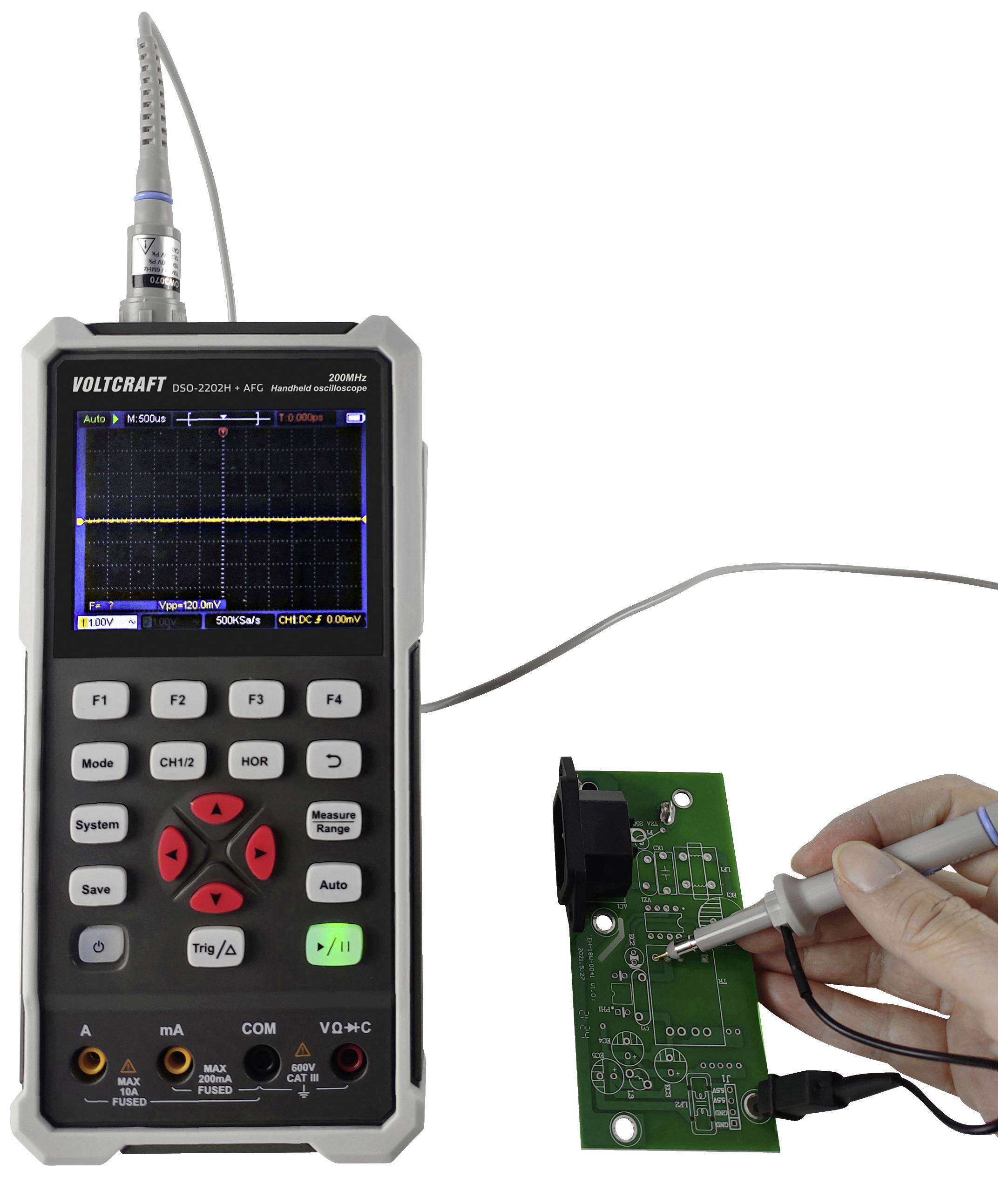

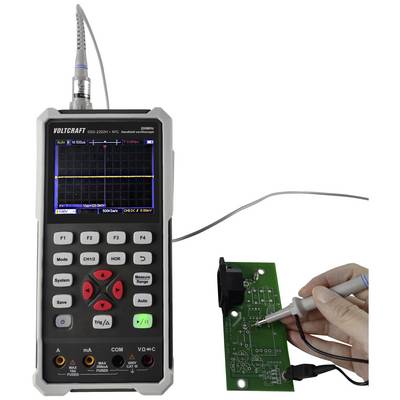

En handhållen oscilloskop mäter spänningsvärden på ett grönt kretskort. Skärmen visar ett oscilloskopdiagram.

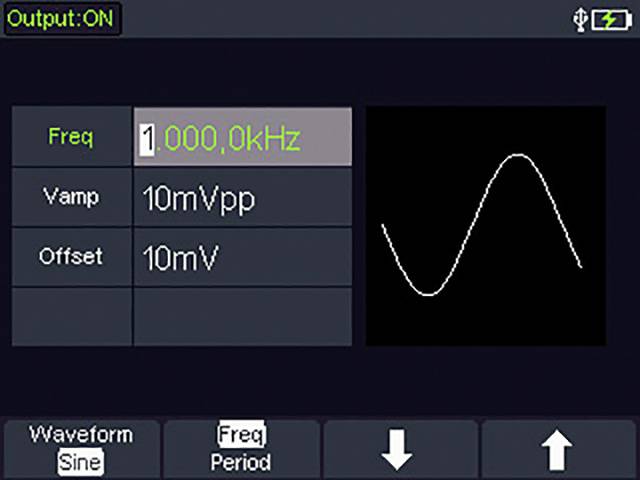

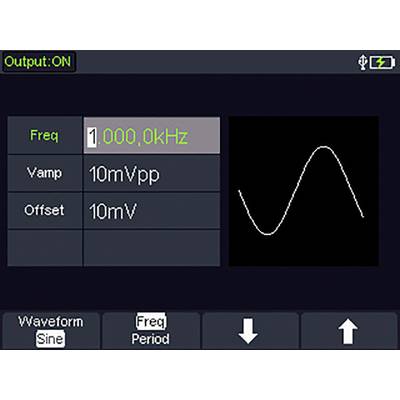

Bild av ett oscilloskopskärm som visar en sinusvåg vid 1000,0 kHz med en amplitud på 10 Vpp och en offset på 10 mV.

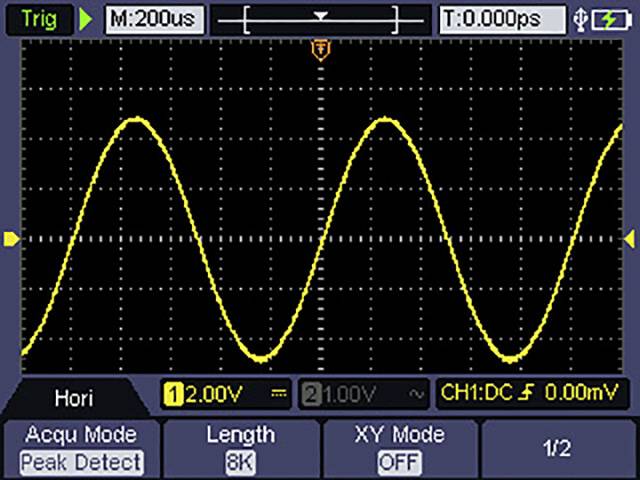

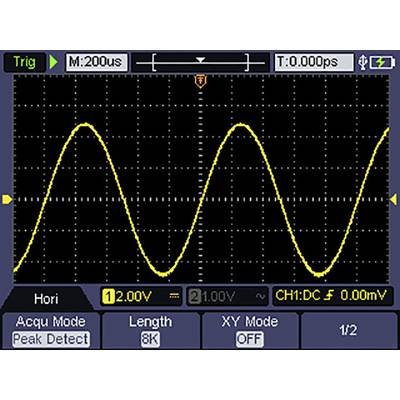

'Oscilloskopskärmen visar en sinusformad våg.'

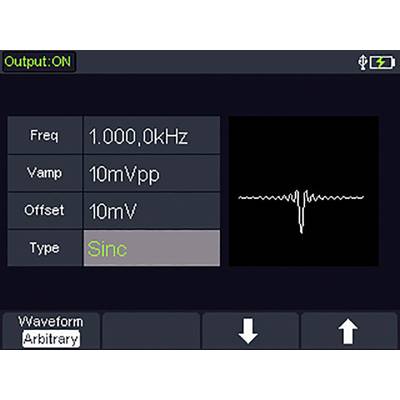

'Utdata: PÅ'. Indikation från frekvensgenerator: Freq 1.000,0 kHz, Vamp 10mVpp, Offset 10mV, Typ 'Sinc'. Rektangulär vågformsgrafik till höger.

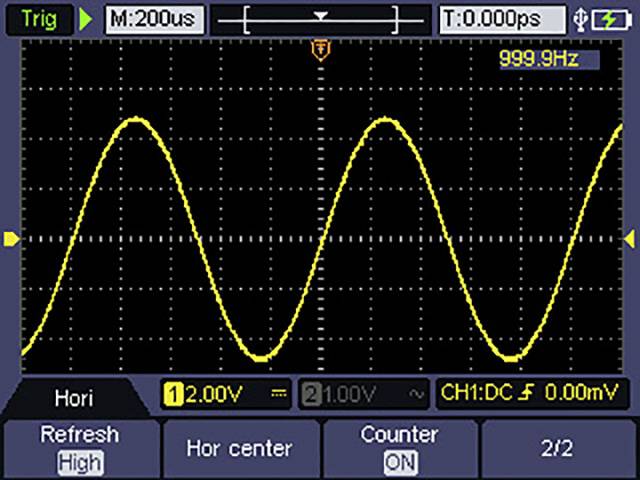

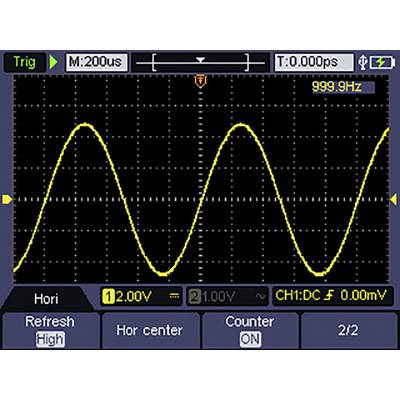

Oscilloskopskärmen visar en gul sinusvåg med en frekvens på 999,9 Hz och en spänning på 12,00 V på kanal 1.

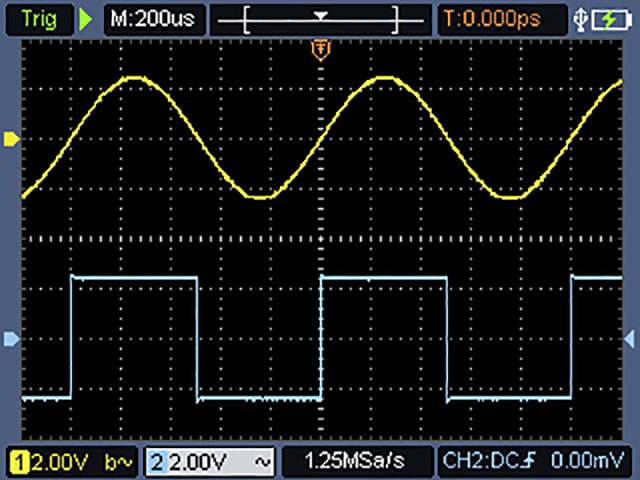

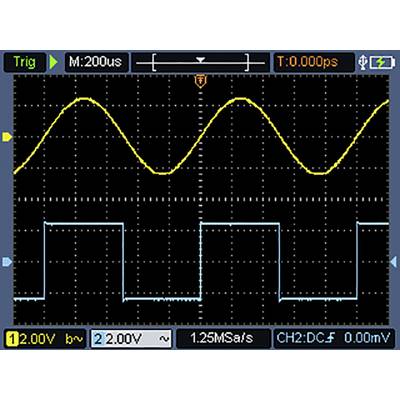

Oscilloskopskärmen visar två vågformer: övre gul sinusvåg och undre blå fyrkantvåg. Axlarna visar spänningar.

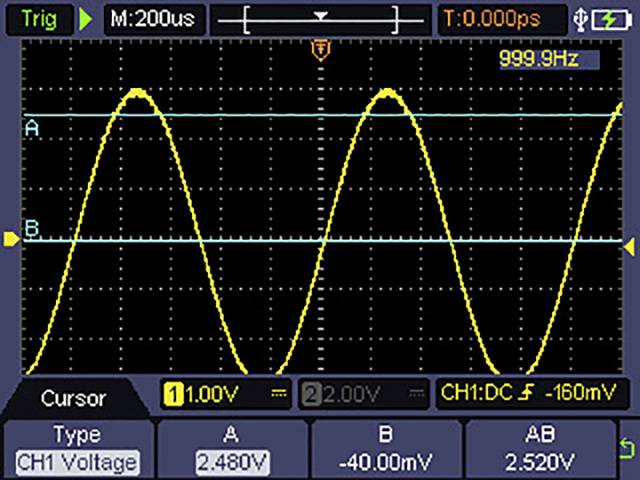

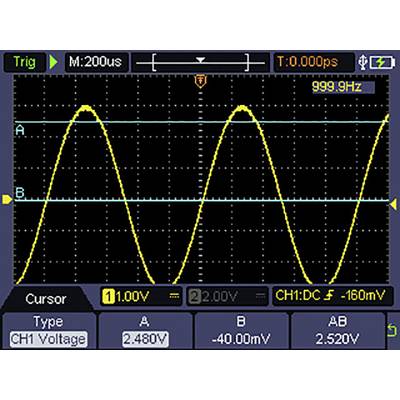

Ett oscilloskop visar en gul sinuskurva vid 999,9 Hz. Mätvärden: 2,480 V spänning, horisontella och vertikala axlar med markeringar.

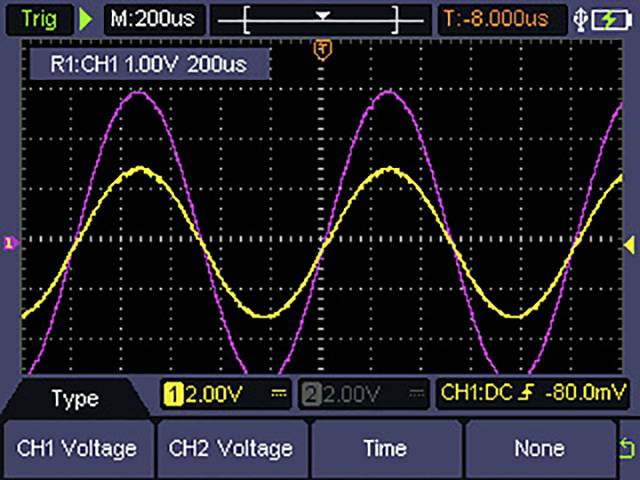

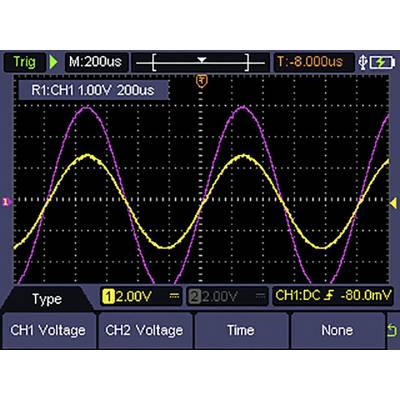

En oscilloskop visar två sinusvågor. Den gula linjen har en amplitud på 1,00V, den rosa linjen likaså. Y-axeln visar spänning, X-axeln visar tid.

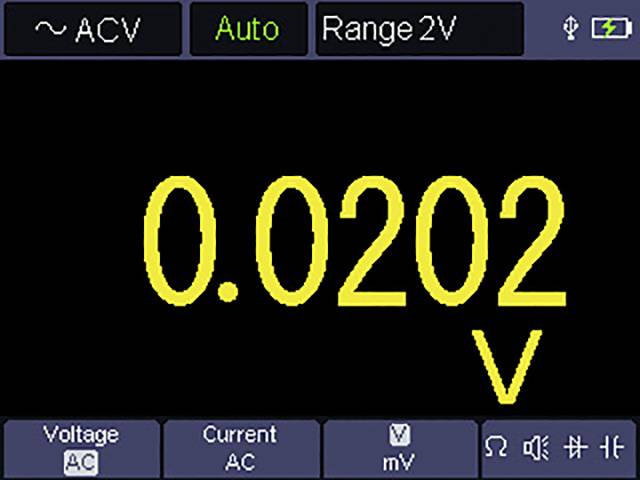

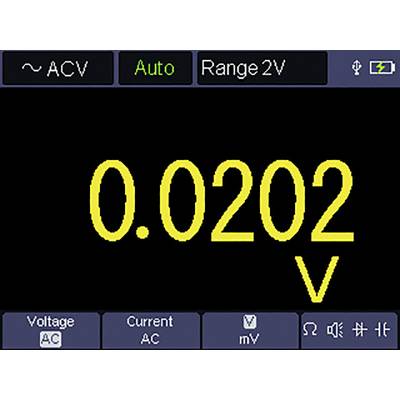

Digitalt voltmeter visar mätvärde: 0,0202 volt inom växelspänningsintervallet 2V. Automatiskt läge aktiverat.

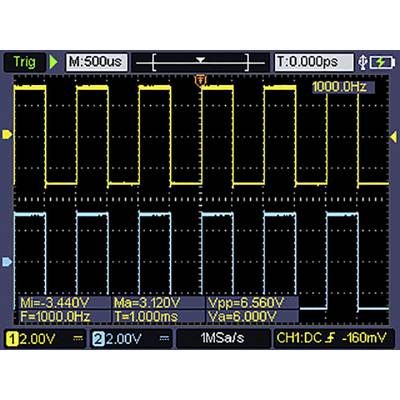

Oscilloskop-display med två vågformer. Övre vågen: 1000,0 Hz, undre vågformen. Parameter: Vpp=6,560 V, T=1,000 ms.

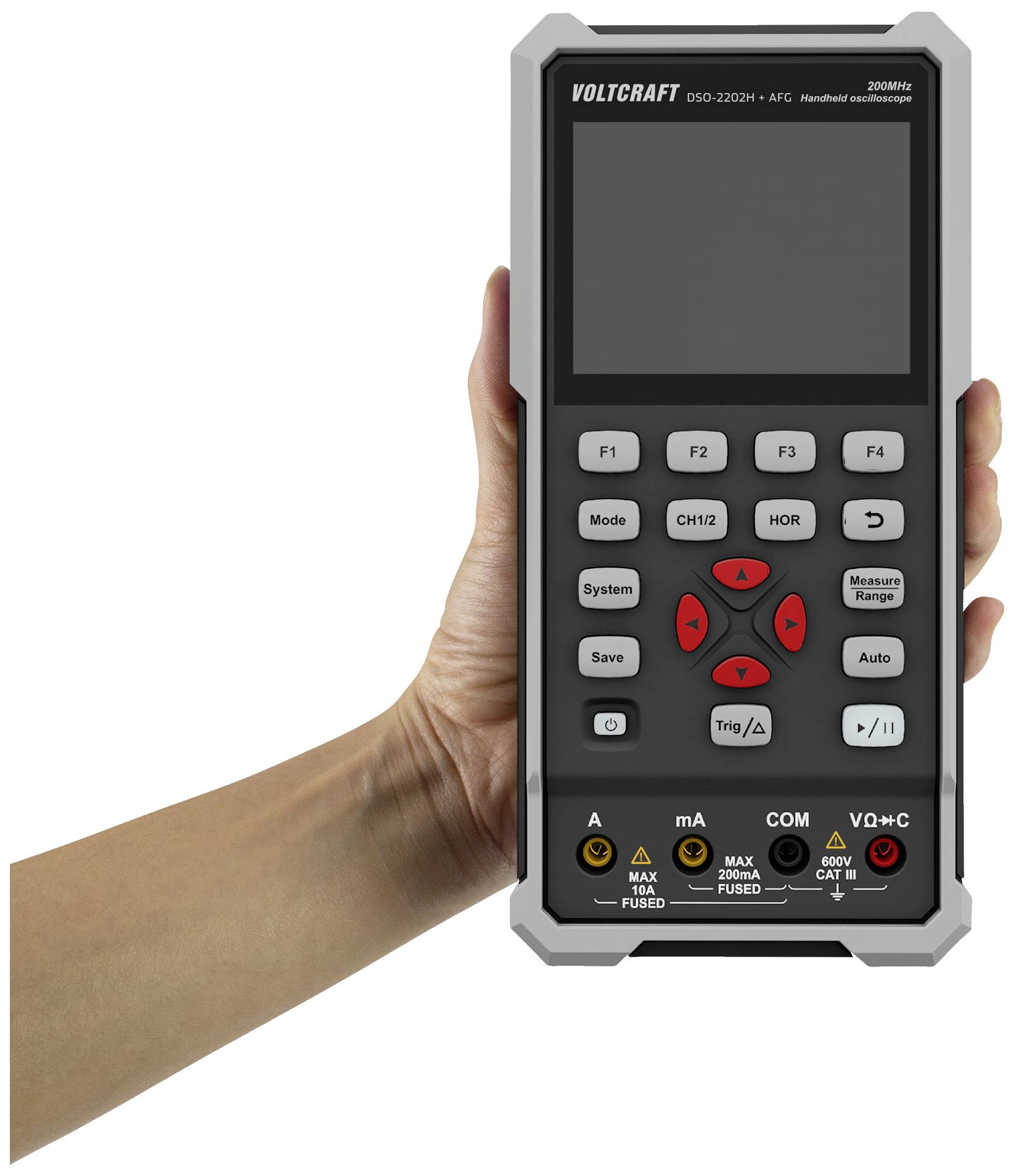

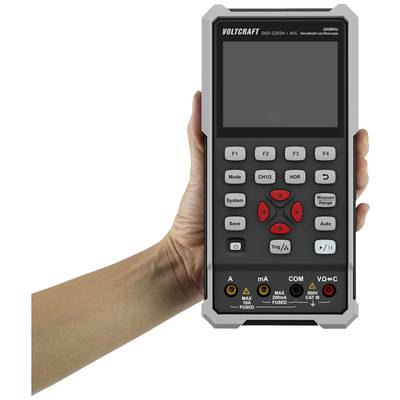

En hand håller ett bärbart mätinstrument med skärm och knappsats, som används för att mäta elektriska strömmar.

1/23

Vår tjänst för dig

Datablad (PDF)

53 Styck

Mer information om lagerstatus.

Antal

Styck

Toal (3 992,00 kr / stycken)

Rapportera juridiska problem

Höjdpunkter & detaljer

DSO-2202H + AFG digitalt oscilloskop 3 i 1

3-i-1-oscilloskop, multimeter och vågformsgenerator
8,89 cm (3.5") LCD-färgdisplay (320 x 240 pixlar)
USB typ-C®-gränssnitt

Tekniska specifikationer

Max 10.000 wfms/s.

Typ av produkt: Handhållet oscilloskop

Bandbredd: 200 MHz

Samplingsfrekvens / kanal: 1 GSa/s

Visning: Färg-LCD

Upplösning: 8 Bit

Bildskärmsformat: 8.89 cm

Oscilloskop - specifikationer: Handenhet

Tidsbas: 2 ns/div - 1000 s/div

Antal analoga ingångar max.: 2

: (ej certifierad kalibrering)

Mätningskategori: CAT II 400 V

Vertikalavböjning: 10 mV/ruta – 10 V/ruta

Ingångsimpedans: 1 MΩ±2%, parallel dazu 16 pF±10 pF

Ingångskoppling: DC, AC, Ground

Ingångsspänning: 400 V (DC + AC, Peak, 1 MΩ ingångsimpedans)

Spänningsförsörjning (specifikationer): USB-C® (ext.) 2 x 18650 (int.)

Mått.: (L x B x H) 198 x 38 x 96 mm

Vikt: 0.6 kg

Bredd: 38 mm

Höjd: 96 mm

Längd: 198 mm

Gränssnitt: USB-enhet

Minnesdjup / kanal: 8 kpts

Typ: DSO-2202H + AFG

Plastfri förpackning: Plastfri förpackning

Dokument & nedladdningar

Datablad

Datablad 2687724 VOLTCRAFT DSO-2202H + AFG Handhållet oscilloskop 200 MHz 2 kanaler 1 GSa/s 8 kpts 8 Bit Handenhet 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2687724 VOLTCRAFT DSO-2202H + AFG Handhållet oscilloskop 200 MHz 2 kanaler 1 GSa/s 8 kpts 8 Bit Handenhet 1 st

Villkor för garanti

Villkor för garanti 2687724 VOLTCRAFT DSO-2202H + AFG Handhållet oscilloskop 200 MHz 2 kanaler 1 GSa/s 8 kpts 8 Bit Handenhet 1 st

Nedladdning

Nedladdning 2687724 VOLTCRAFT DSO-2202H + AFG Handhållet oscilloskop 200 MHz 2 kanaler 1 GSa/s 8 kpts 8 Bit Handenhet 1 st

Beskrivning

VOLTCRAFT DSO-2202H + AFG digitalt oscilloskop 3 i 1 imponerar med en bandbredd på 200 MHz, 2 kanaler och en 8,89 cm LCD-färgdisplay. Den maximala avsökningshastigheten är 1 GS/s, registreringsförmågan 8 K. VOLTCRAFT Digital VOLTCRAFT ® oscilloskop arbetar med 8 bitars vertikal upplösning. USB-anslutningen används samtidigt för datalagring.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
