Rigol DS1102Z-E Digitalt oscilloskop 100 MHz 2 kanaler 1 GSa/s 24 Mpts 8 Bit Digital lagring (DSO) 1 st

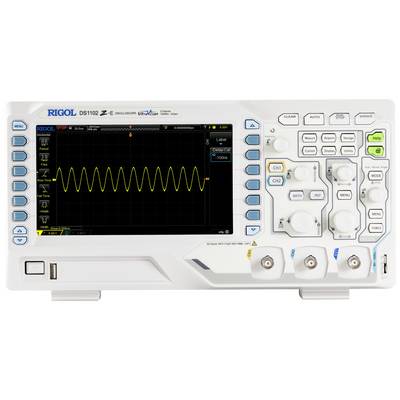

Digital oscilloskopskärm med en vågformig grafisk representation; manöverknappar och funktionstangenter till höger.

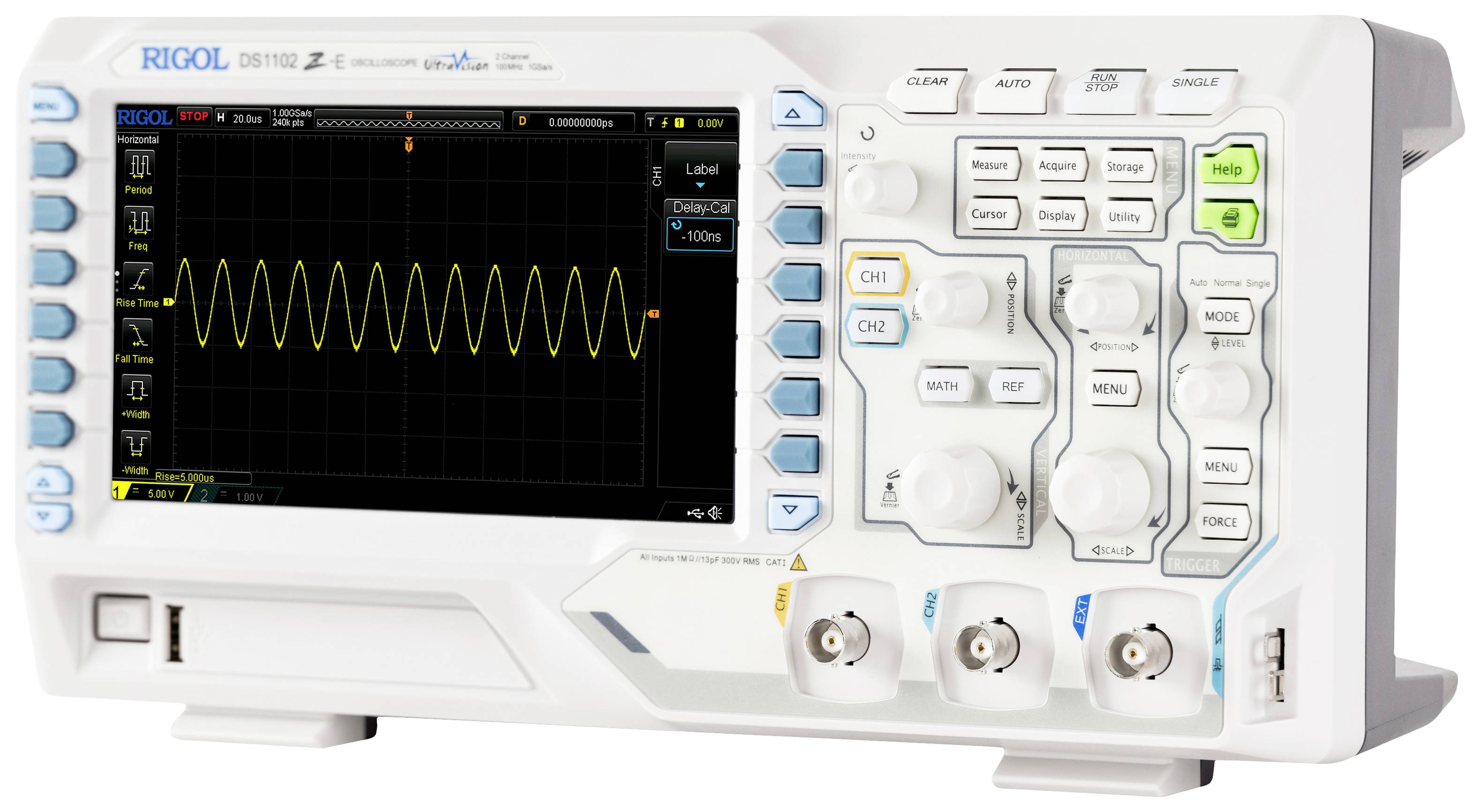

Oscilloskop med digital display som visar en vågrät, jämn spänningskurva. Olika kontroller och anslutningar syns tydligt.

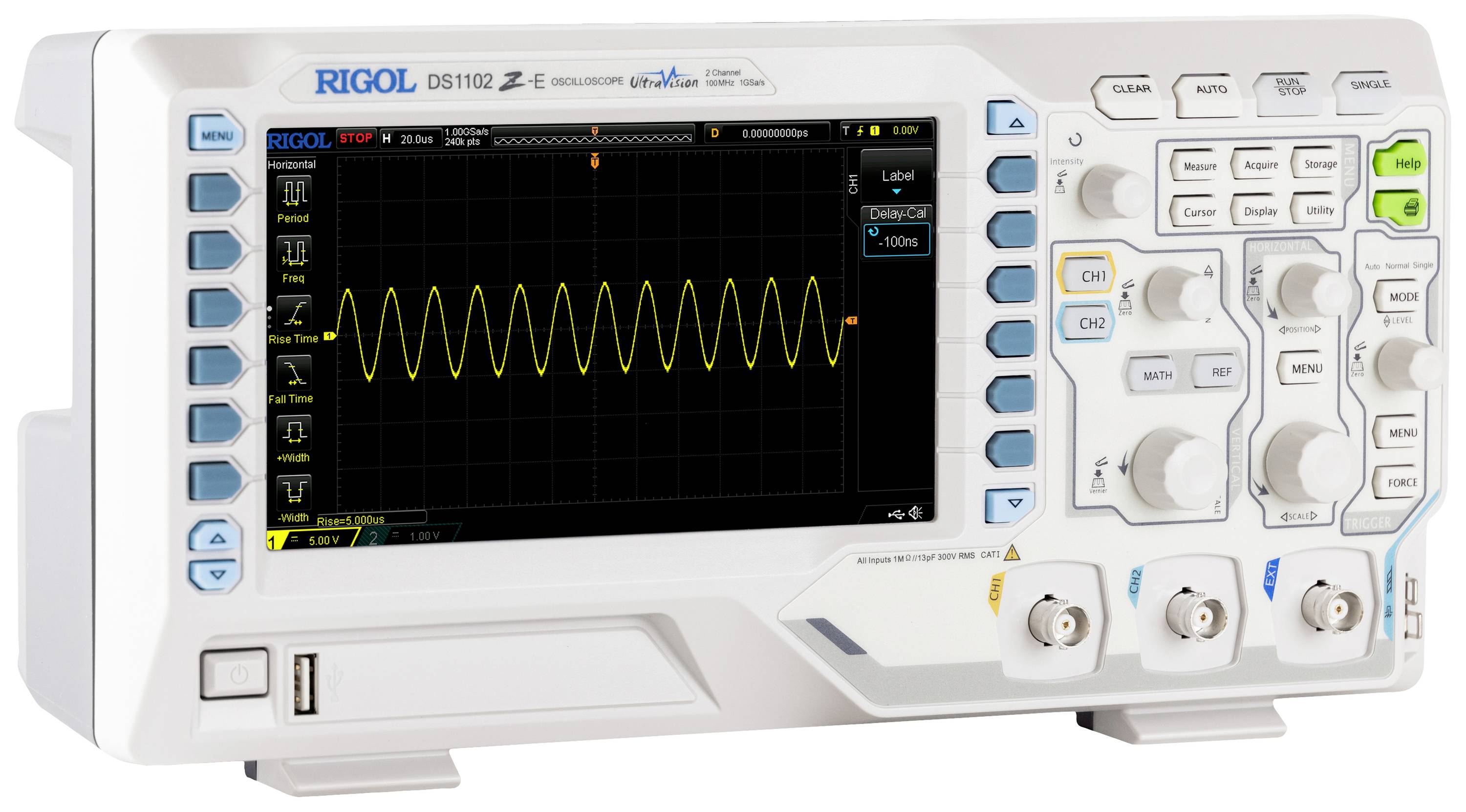

Ett digitalt oscilloskop visar en sinusvåg på skärmen. Det finns flera manöverknappar och rattar för att justera visningen.

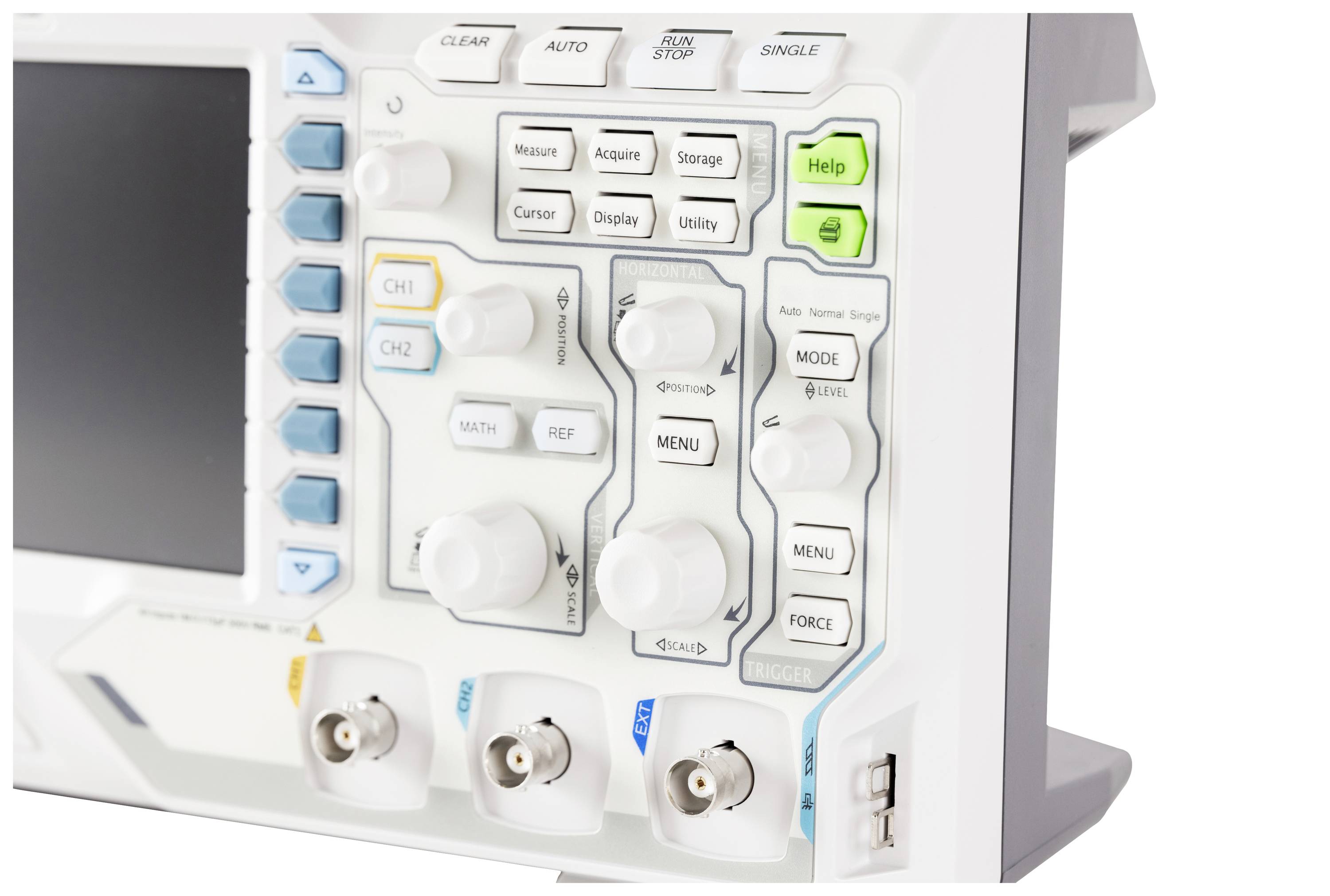

Ett oscilloskop med flera knappar och anslutningar, inklusive CH1, CH2 och Meny. Det visar enhetsstyrning och ingångsalternativ.

En nätverksrouter med flera anslutningar på vänster sida och ett grått ventilationsgaller på höger sida.

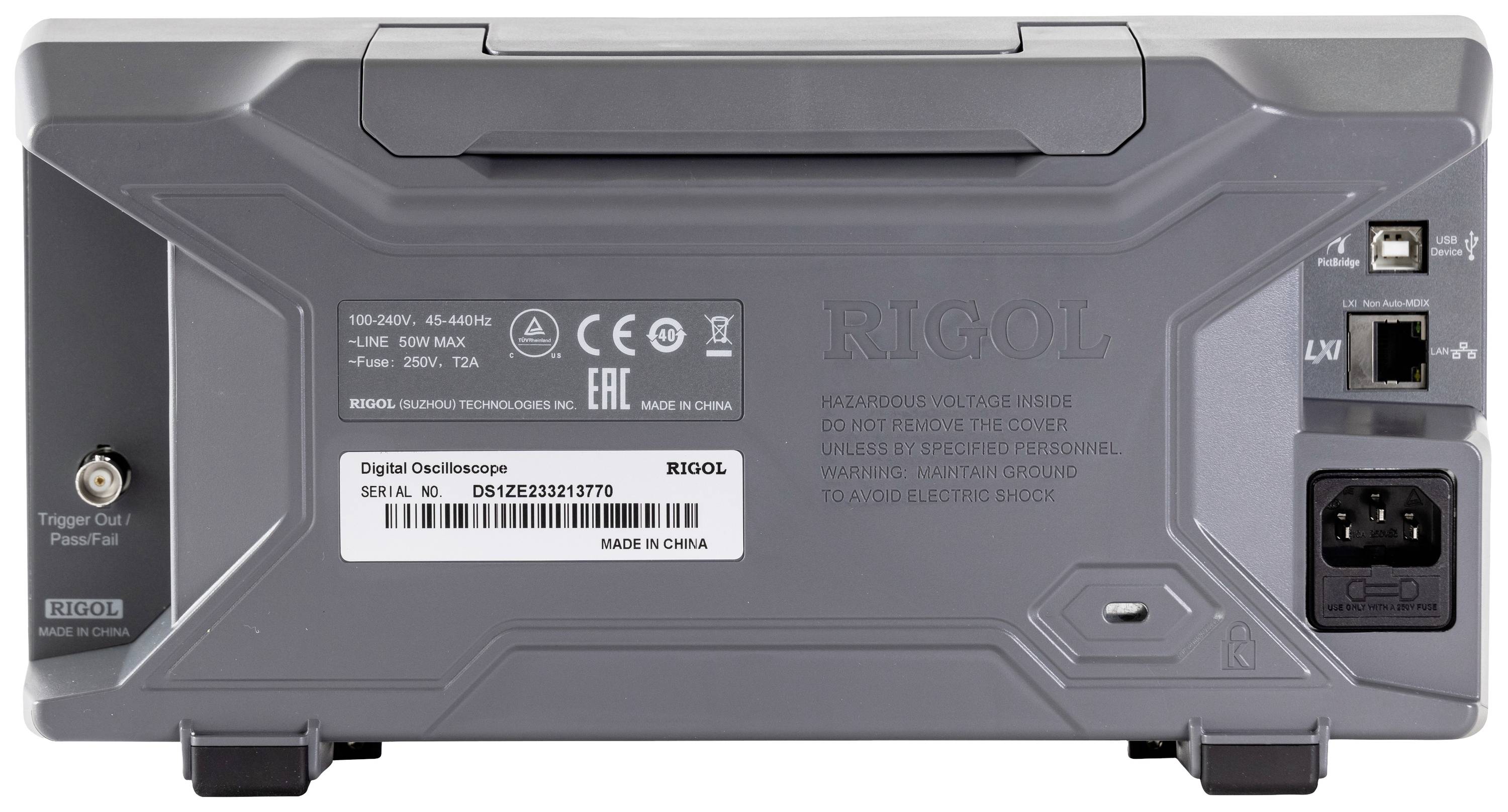

Baksidan av ett digitalt oscilloskop med anslutningar, nätkontakt och typskylt. Serienummer och tekniska detaljer är synliga.

1/6

Datablad (PDF)

Snabb leverans fre. 4 sep.

13 Styck

Antal

Styck

Toal (2 712,00 kr / stycken)

2 712,00 kr

exkl. moms

Fri frakt

Rapportera juridiska problem

Höjdpunkter & detaljer

Digitalt oscilloskop, 100 MHz

100 MHz
Antal analoga ingångar max. 2

Tekniska specifikationer

Inställbar ljusstyrka för signalvisning

Typ av produkt: Digitalt oscilloskop

Bandbredd: 100 MHz

Samplingsfrekvens / kanal: 1 GSa/s

Visning: Färg-TFT LCD

Upplösning: 8 Bit

Bildskärmsformat: 17,78 cm

Oscilloskop - specifikationer: Digital lagring (DSO)

Tidsbas: 2 ns - 50 s/ruta

Antal analoga ingångar max.: 2

: (ej certifierad kalibrering)

Mätningskategori: CAT I

Vertikalavböjning: 500 UV - 10 V/div

Ingångsimpedans: 1 MΩ

Ingångskoppling: AC, DC, GND

Ingångsspänning: 300 V

Spänningsförsörjning (specifikationer): 115 V/AC; 230 V/AC

Mått.: (L x B x H) 122.4 x 313.1 x 160.8 mm

Vikt: 2.9 kg

Display: 800 x 480 pixel

Bredd: 313.1 mm

Höjd: 160.8 mm

Längd: 122.4 mm

Gränssnitt: USB-enhet
USB-Host
LAN
LXI

Minnesdjup / kanal: 24 Mpts

Typ: DS1102Z-E

Dokument & nedladdningar

Datablad

Datablad 2523445 Rigol DS1102Z-E Digitalt oscilloskop 100 MHz 2 kanaler 1 GSa/s 24 Mpts 8 Bit Digital lagring (DSO) 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2523445 Rigol DS1102Z-E Digitalt oscilloskop 100 MHz 2 kanaler 1 GSa/s 24 Mpts 8 Bit Digital lagring (DSO) 1 st

Beskrivning

Modellen DS1102Z-E är ett 100 MHz, 2-kanaligt digitalt oscilloskop, med 1GS/sek Sample Rate, med fantastiska egenskaper som ett mycket stort minnesdjup på 14 milj. Punkter. Samt inbyggd seriell buss triggning och SPI, I2C, RS232 Decoding, 7 tum stor färgdisplay , för optimal visning av mätsignaler. LAN, USB och AUX-gränssnitt är standard, lika många matematiska funktioner.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Vågform-täckning upp till 30.000 wfms/s.
Upp till 60.000 frames Hardware-realtid-vågformsinspelningar och uppspelningsfunktion
Innovativ "Ultra Vision"-teknik
Olika trigger- och avkodningsfunktioner för buss
Olika gränssnitt: USB, LAN, AUX
7-tums WVGA-TFT-LCD färgnivåindelad färgdisplay
