VOLTCRAFT DSO-2072H Handhållet oscilloskop 70 MHz 2 kanaler 250 MSa/s 8 kpts 8 Bit Handenhet, Funktionsgenerator, Multim

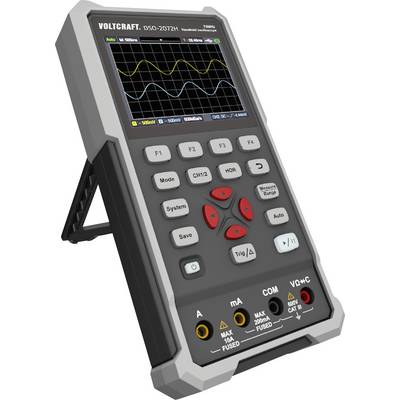

Digitalt oscilloskop med belyst display visar vågdiagram. Knappar för styrning och inställningar synliga på enheten.

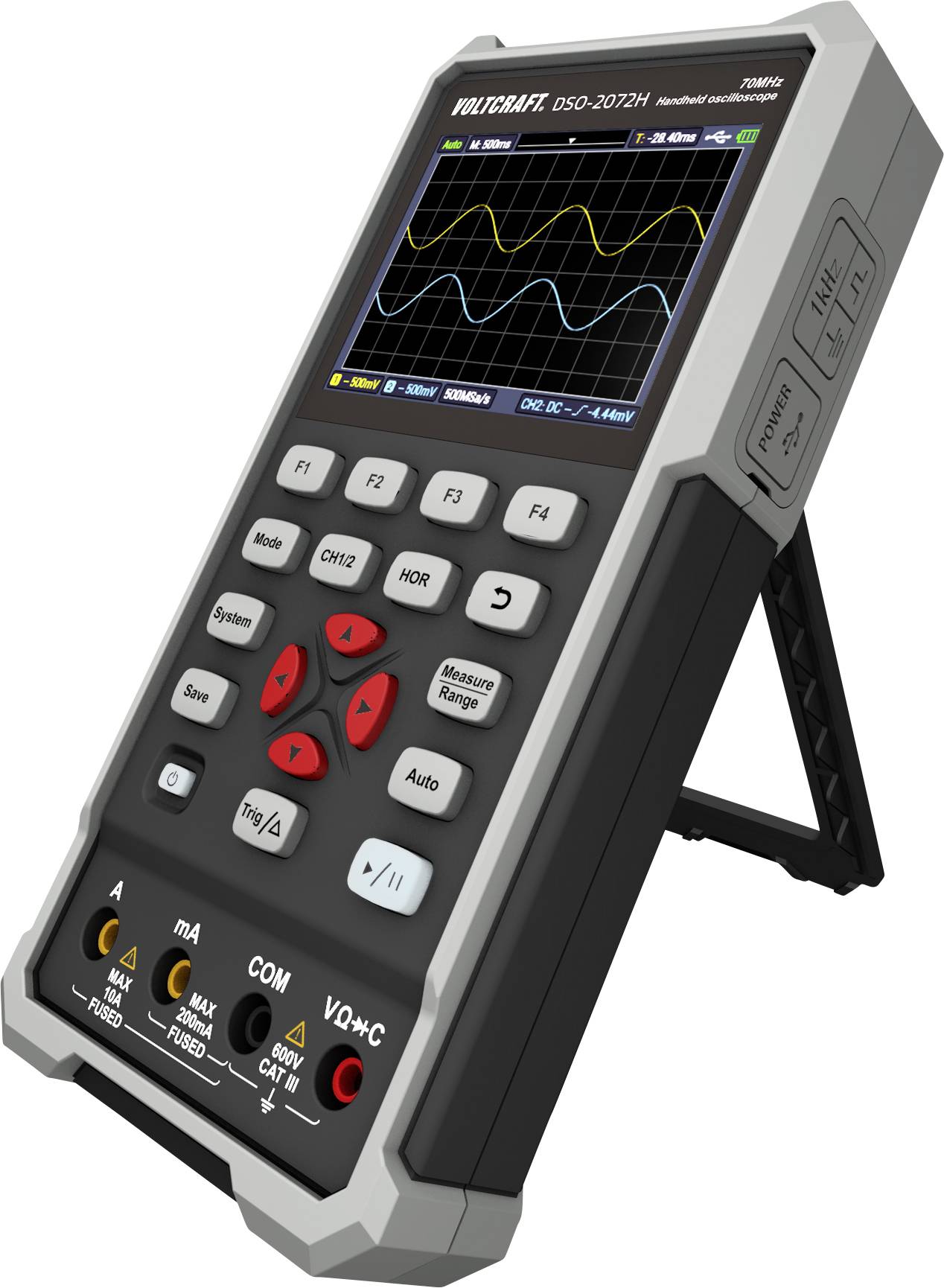

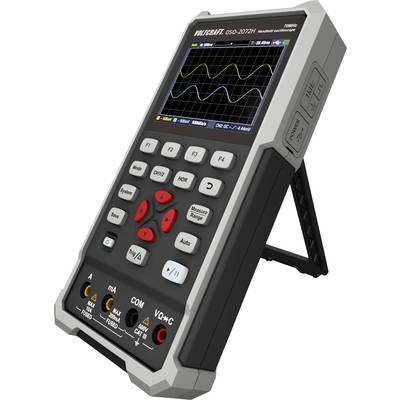

Ett digitalt oscilloskop med skärm visar flera vågformiga linjer. Olika knappar är placerade därunder.

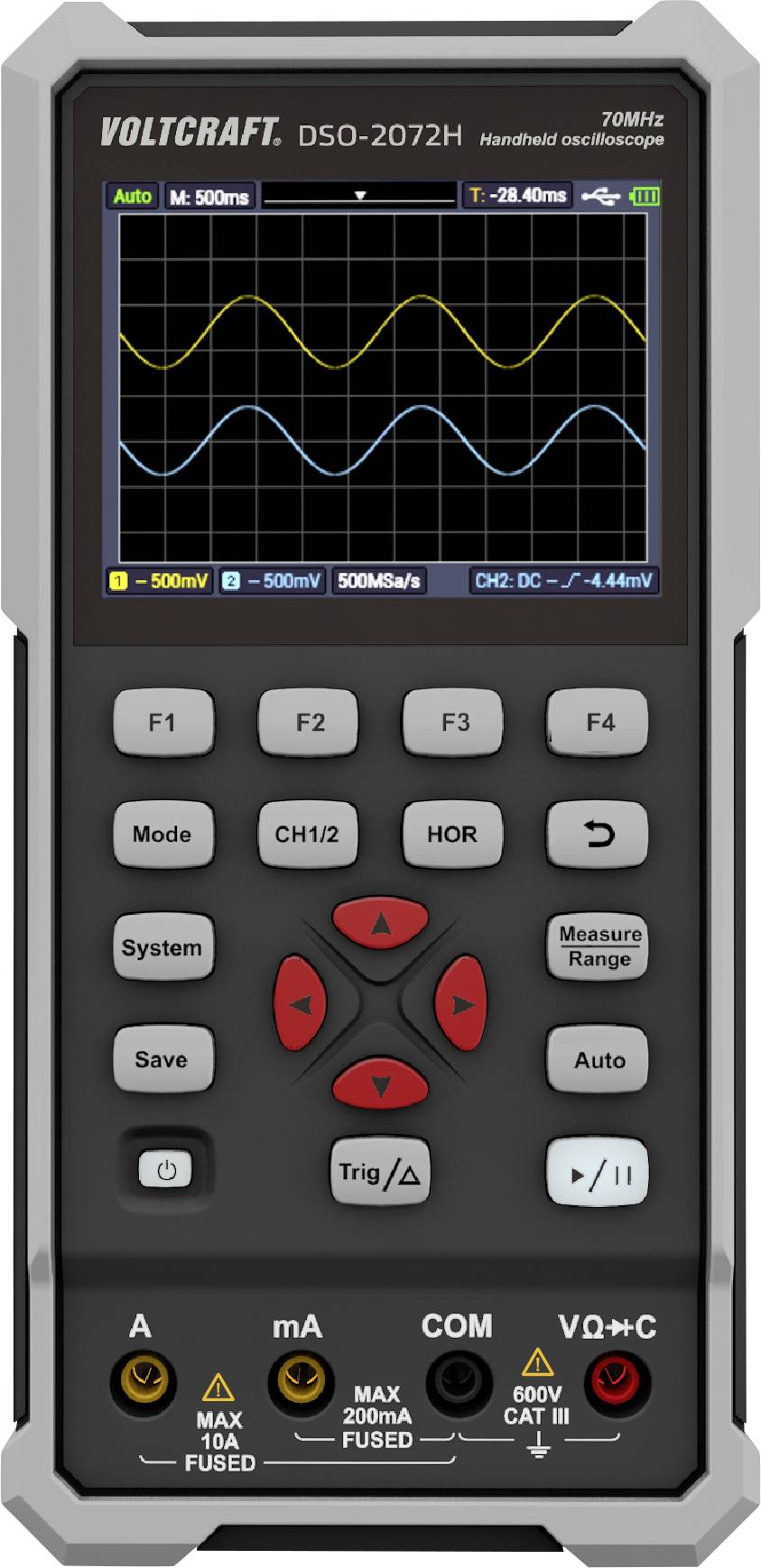

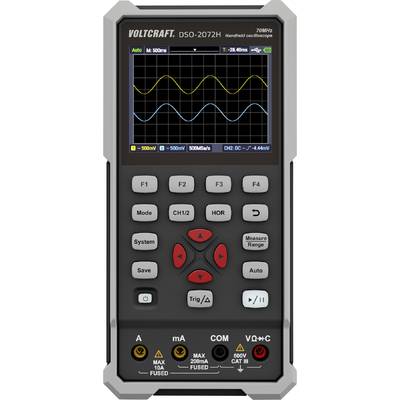

Bärbar oscilloskopstestare med display. Visar två vågformiga signaler. Olika manöverknappar för inställningar. Modell Voltcraft DSO-2072H.

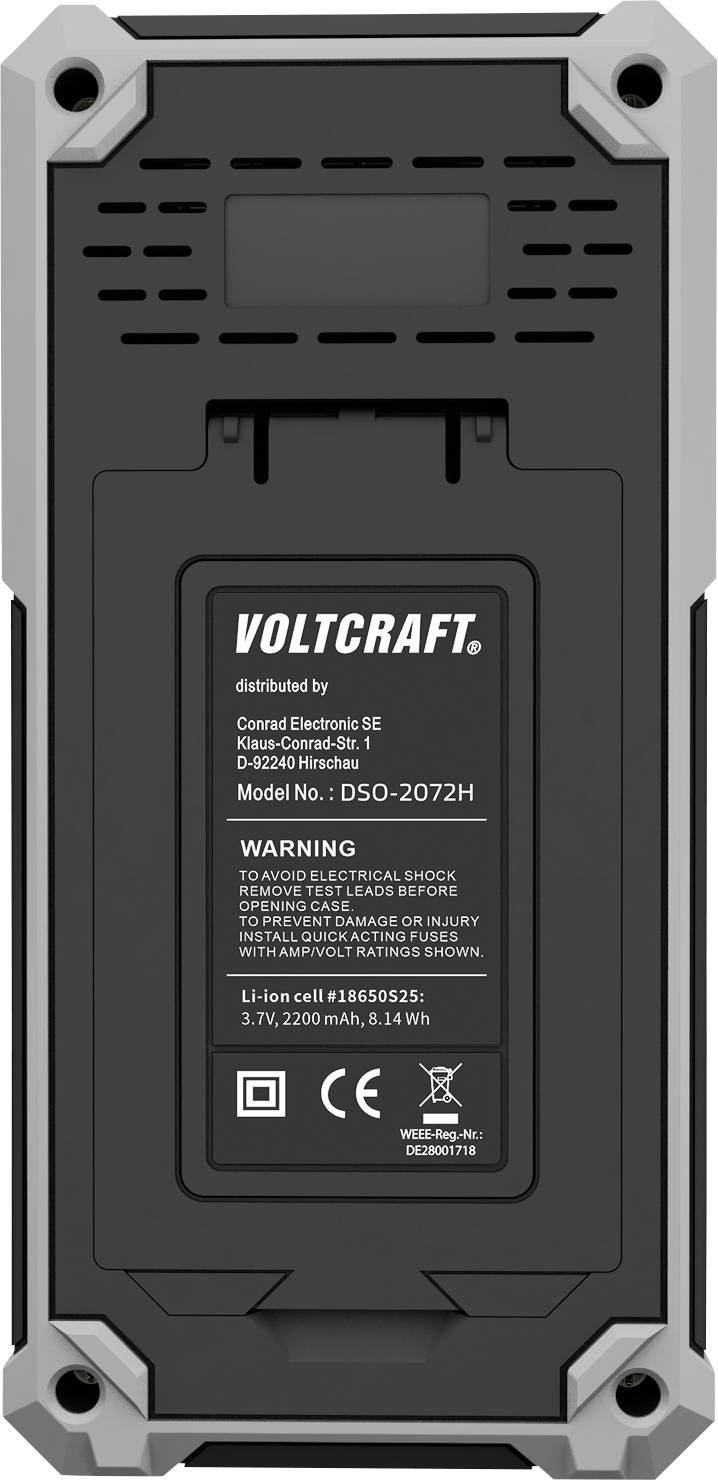

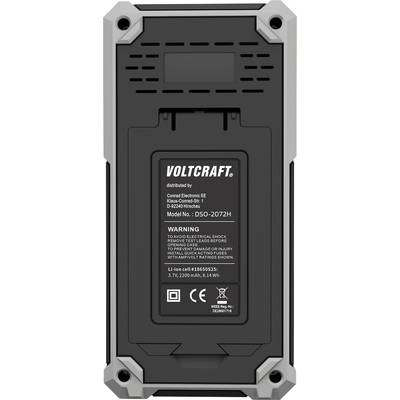

Bakifrån av en enhet med hölje, visar produktinformation som modellnummer 'DSO-2072H' och varningsmeddelanden.

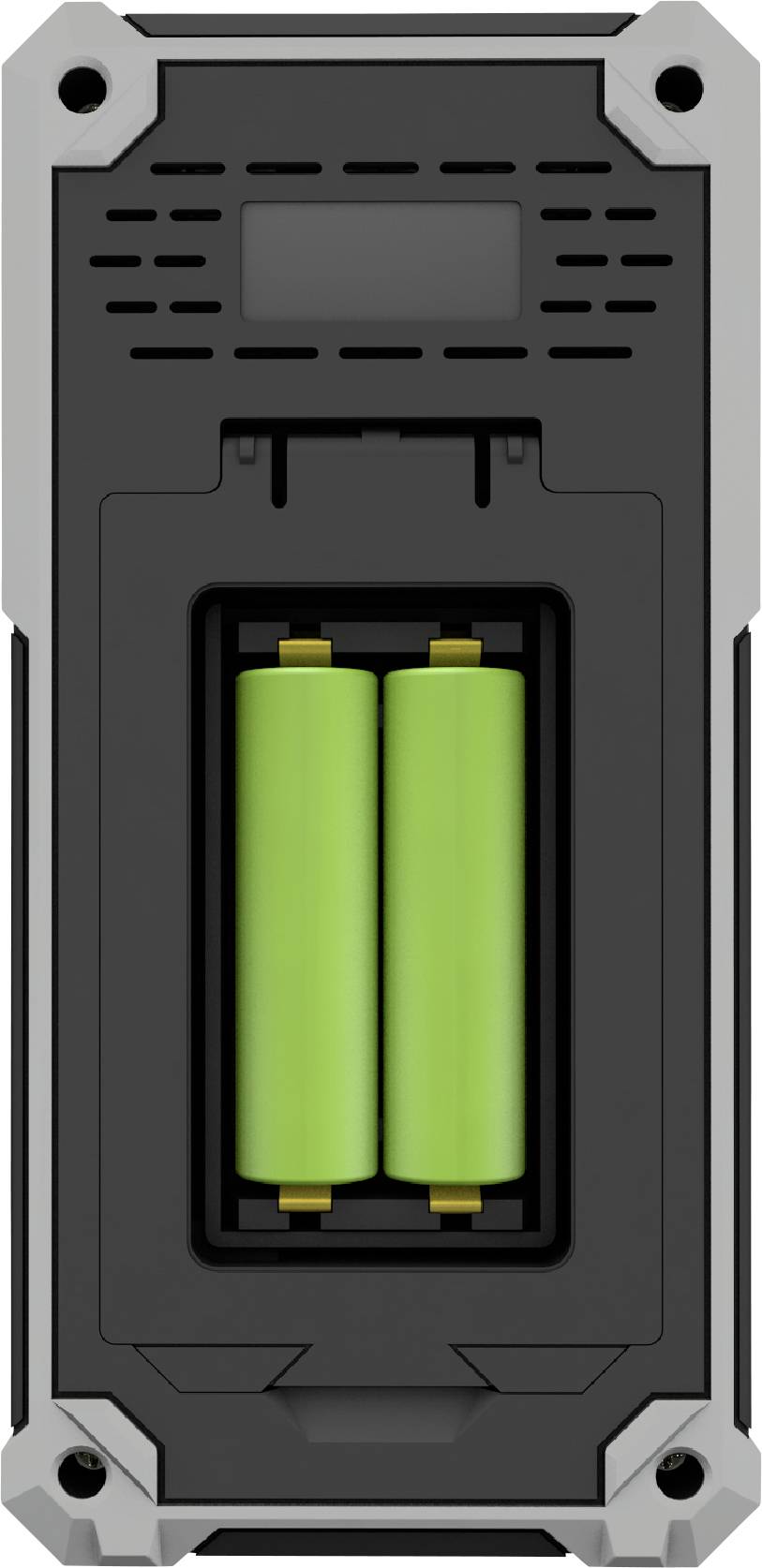

Två gröna batterier är installerade i ett rektangulärt, svart hölje med grå hörn. Höljet ser robust och industriellt ut.

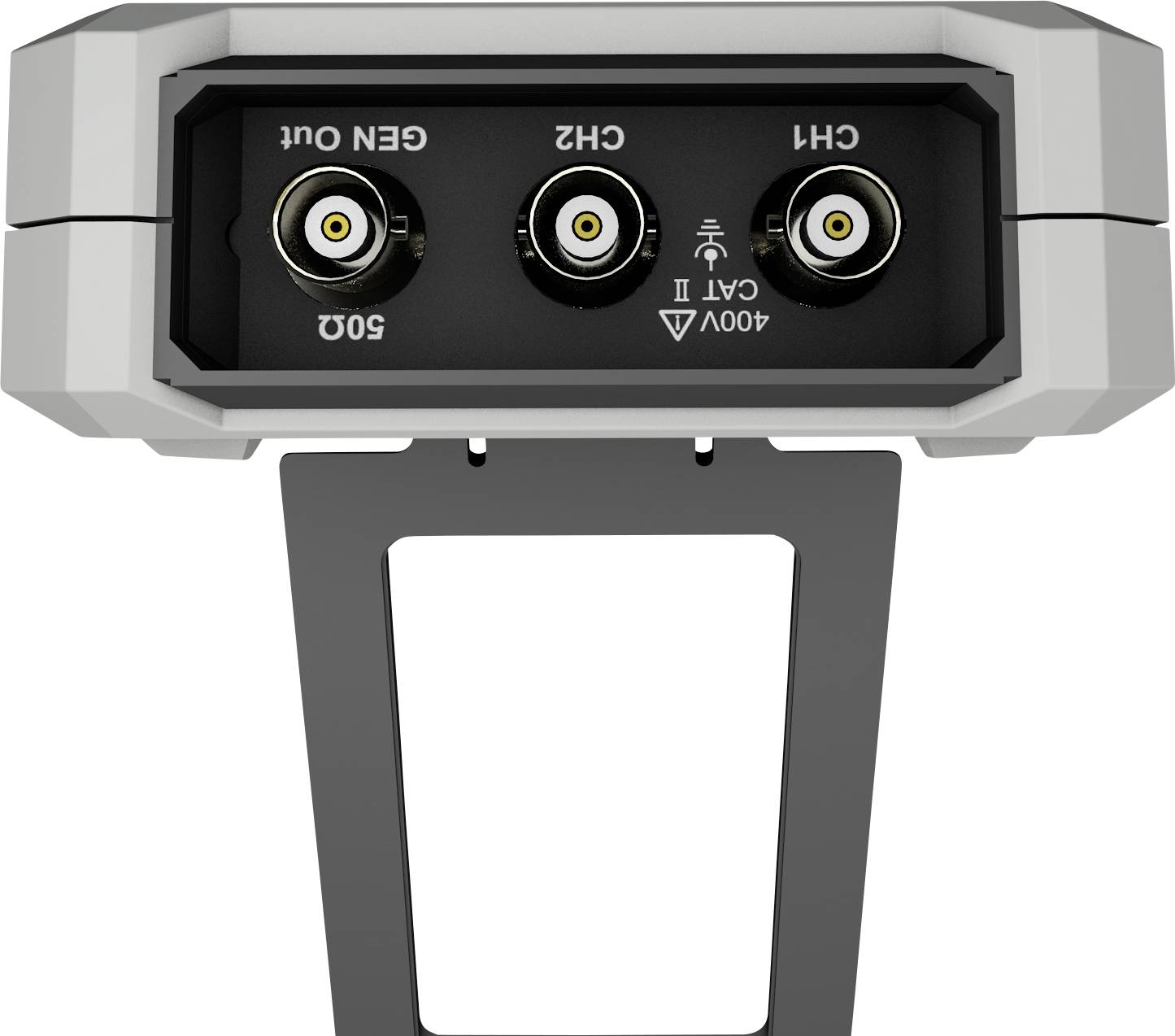

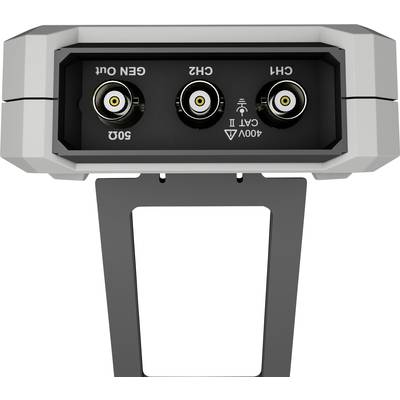

Vy underifrån av en elektronisk enhet med tre anslutningar, märkta som 'GEN UT', 'CH2' och 'CH1', lämpad för 400V CAT II.

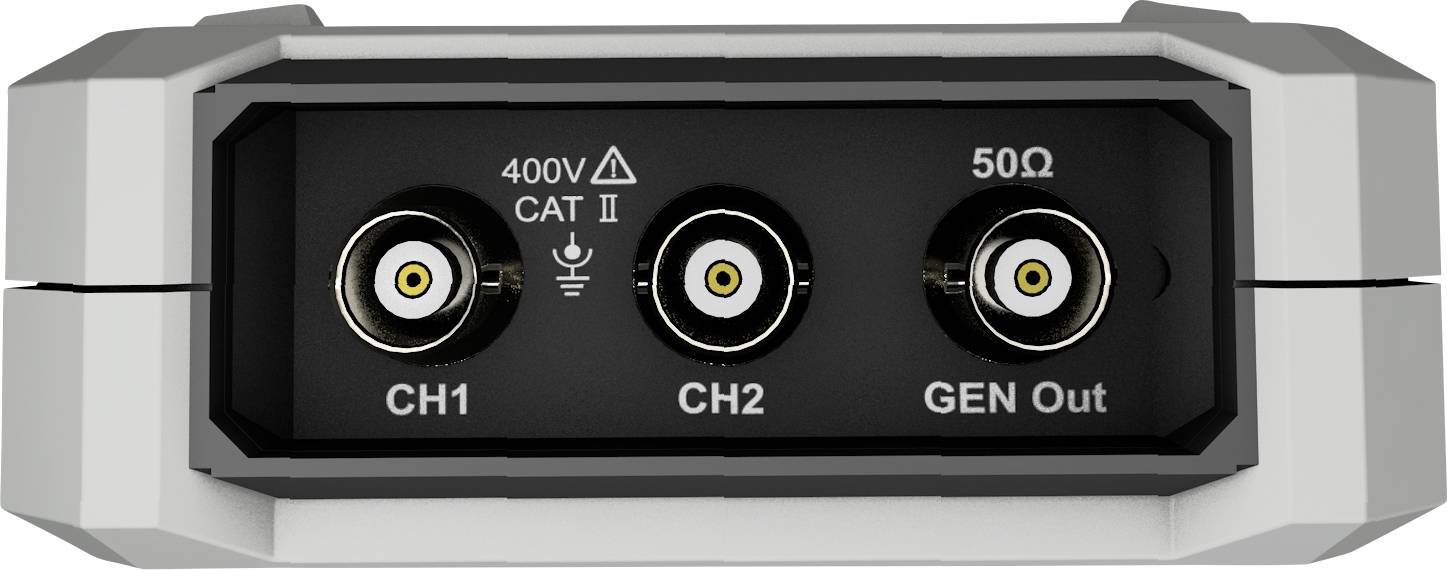

Trekanalsanslutning för mätinstrument med 'CH1', 'CH2' och 'GEN Out' uttag, märkt som 400V CAT II och 50 Ω.

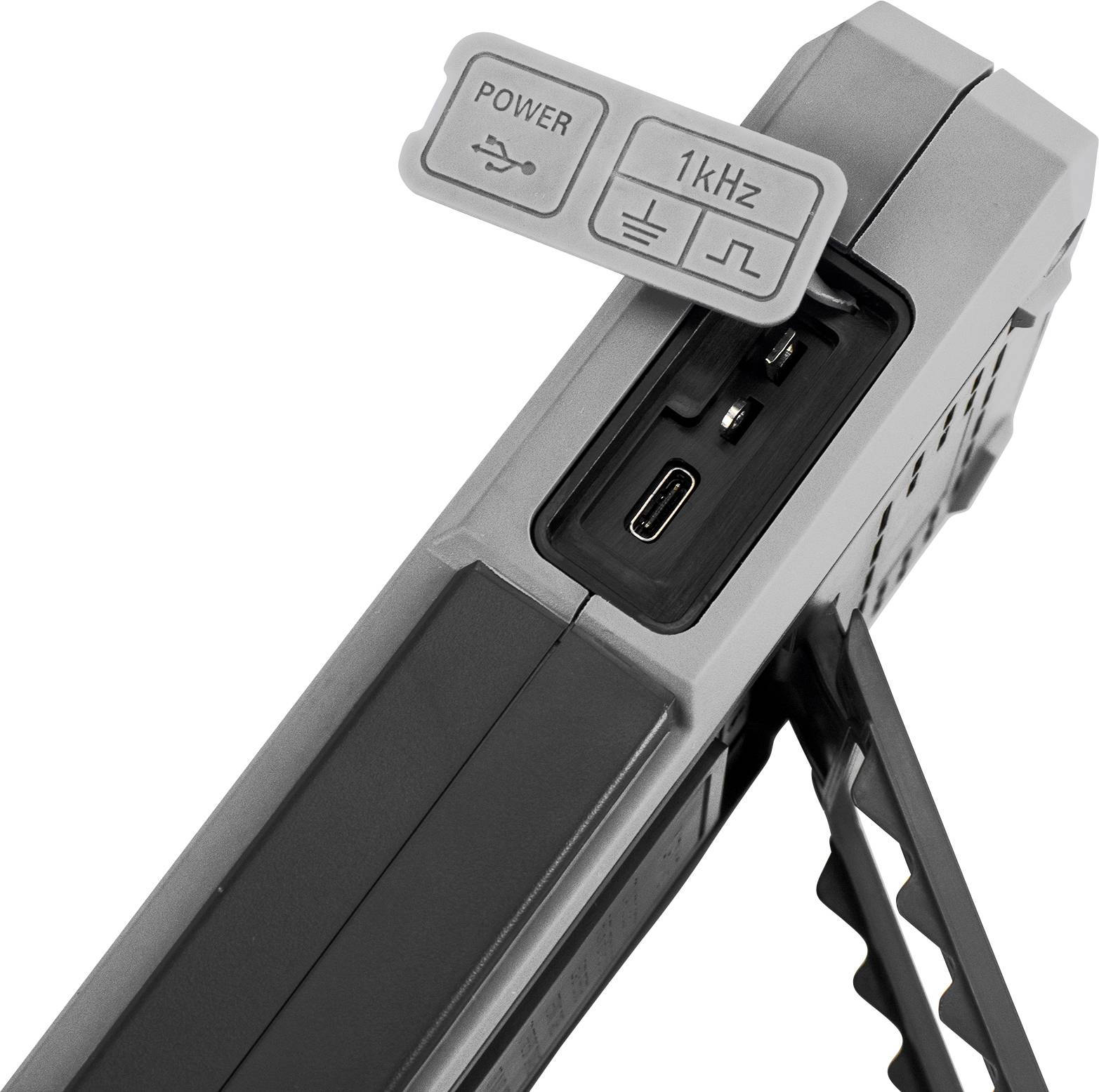

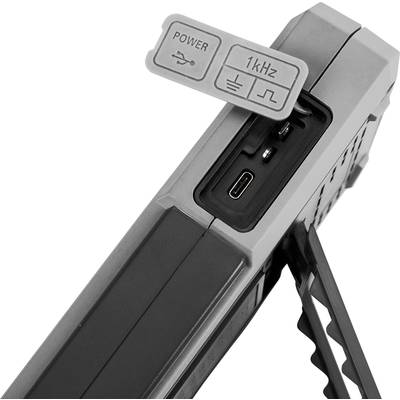

Elektronisk enhet med USB-portar, en strömkontakt och en 1 kHz-omkopplare. Sidostöd för stabilitet.

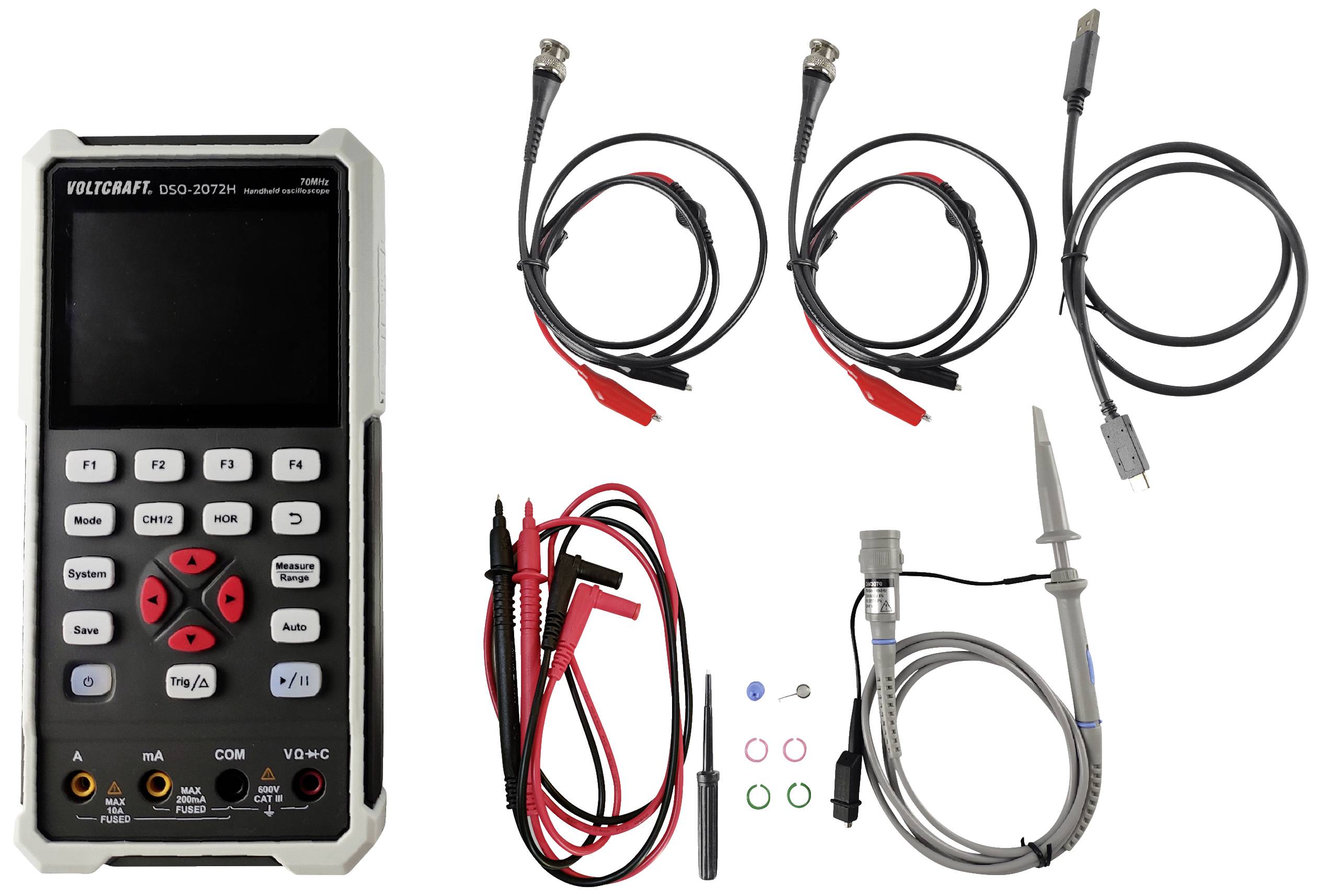

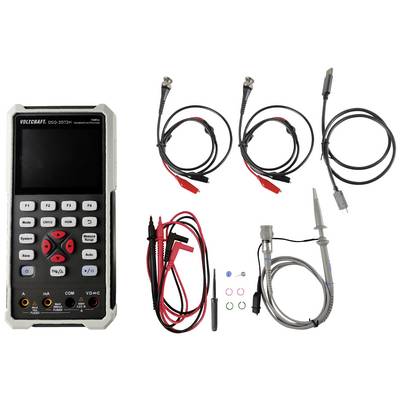

Digitalt oscilloskop med display och knappar. Innehåller mätsladdar med mätspetsar och krokodilklämmor. Tillbehör ingår.

Bild av ett oscilloskop-display: Utmatning är 'PÅ'. Frekvens 1000,0 kHz, spänning 10 mVpp, offset 10 mV. Vågens form är sinusformad.

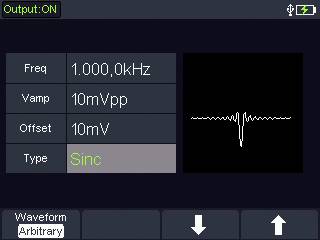

Skärm på en funktionsgenerator. 'Utgång: PÅ', Frekvens: 1,000,0 kHz, Spänning: 10 mVpp, Offset: 10 mV, Typ: Sinc. Vågformvisning till höger.

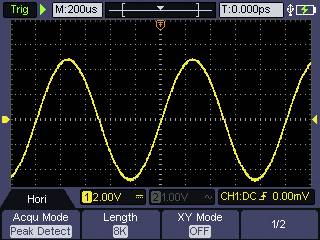

Oscilloskop-display: Gul sinuskurva, X-axel indelad i 200 mikrosekunder, Y-axel indelad i 2 volt.

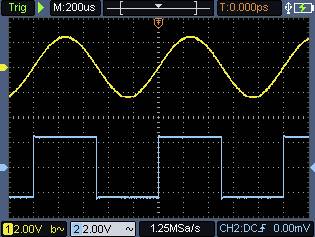

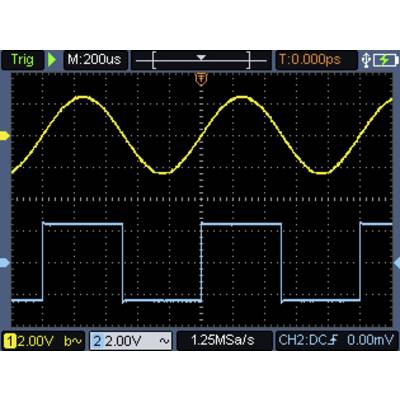

Ett oscilloskop visar två vågformer: ovanför en gul sinusvåg och nedanför en blå rektangelvåg. Huvudskala: 200 mikrosekunder per division.

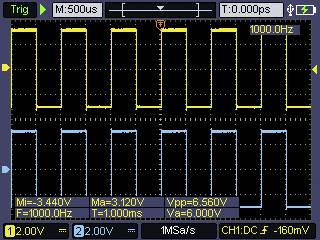

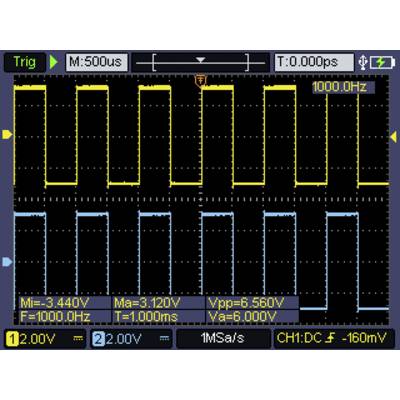

Oscilloskopskärm med gult och blått rektangelsignal. Frekvens: 1000 Hz, gult signal vid 2 V, blått vid 22 V.

Ett oscilloskop visar en gul, jämn sinusvåg med en frekvens på 999,9 Hz och en spänning på 12,0 V på kanal 1.

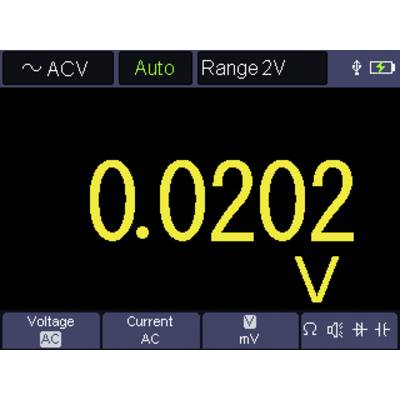

Mätinstrumentet visar växelspänning: 0,0202 Volt i 2V-området. Läge: Auto.

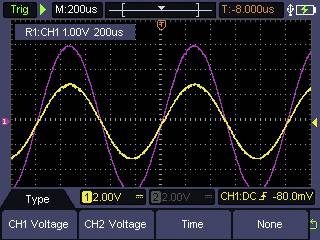

'Oscilloskopskärm' visar två vågformiga spänningsmönster. Gul och lila våg är tidsförskjutna. Horisontell skala: 200 mikrosekunder per division.

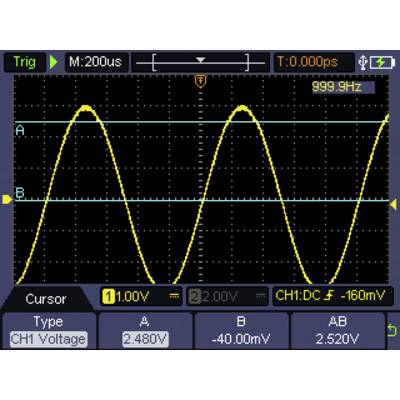

Oscilloskop visar en sinusvåg vid 999,9 Hz med toppvärden på 2,480 V. Spänningskurva, ingen förvrängning, regelbundet mönster.

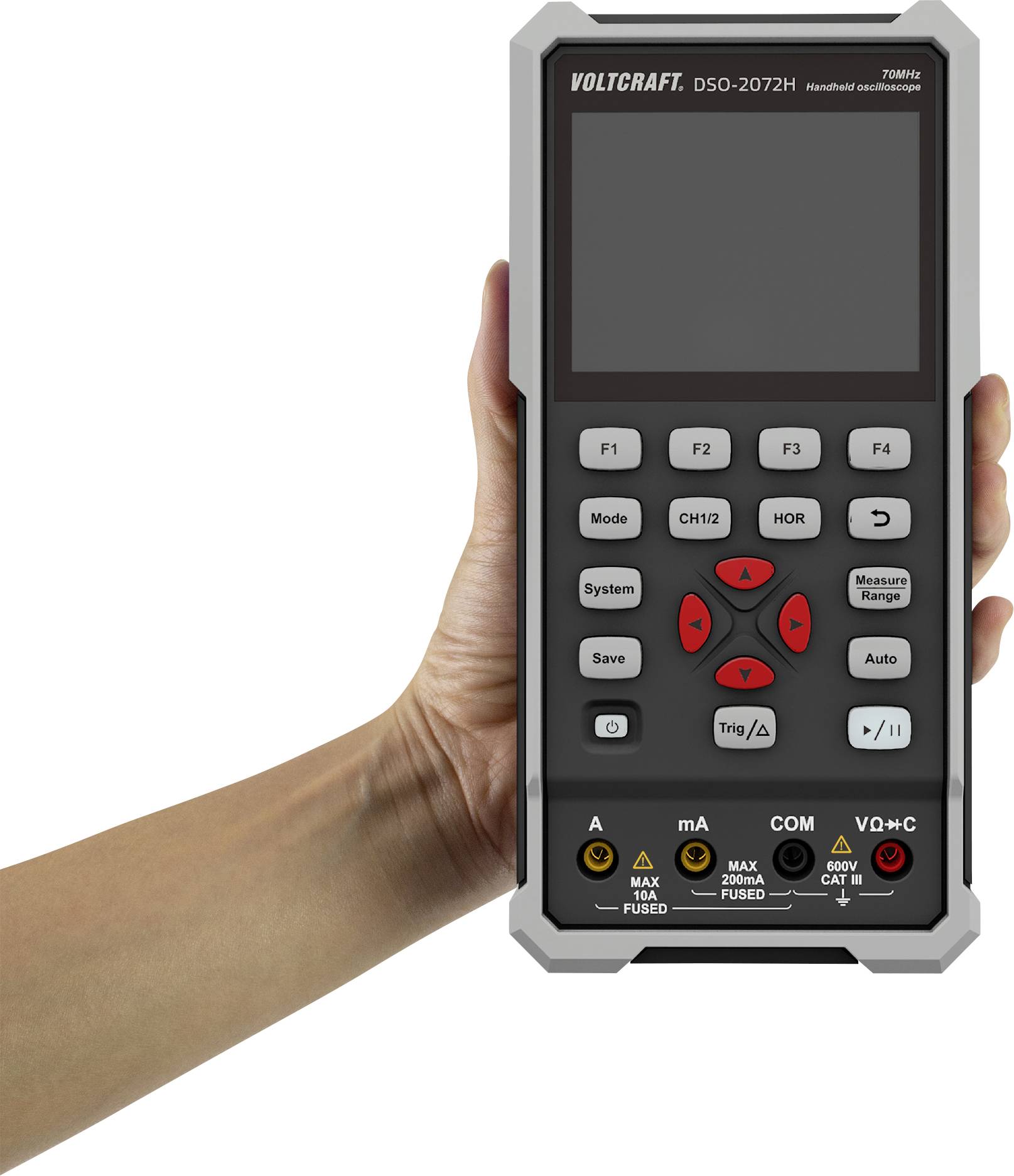

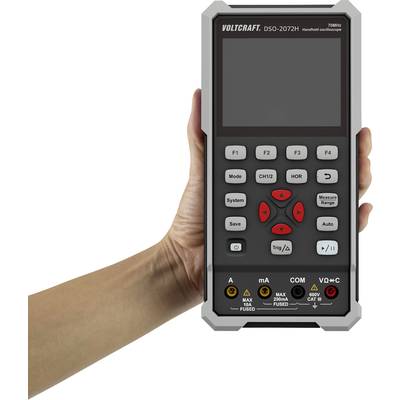

En hand håller ett bärbart oscilloskop från Voltcraft, modell DSO-2072H, med en stor skärm och ett flertal manöverknappar.

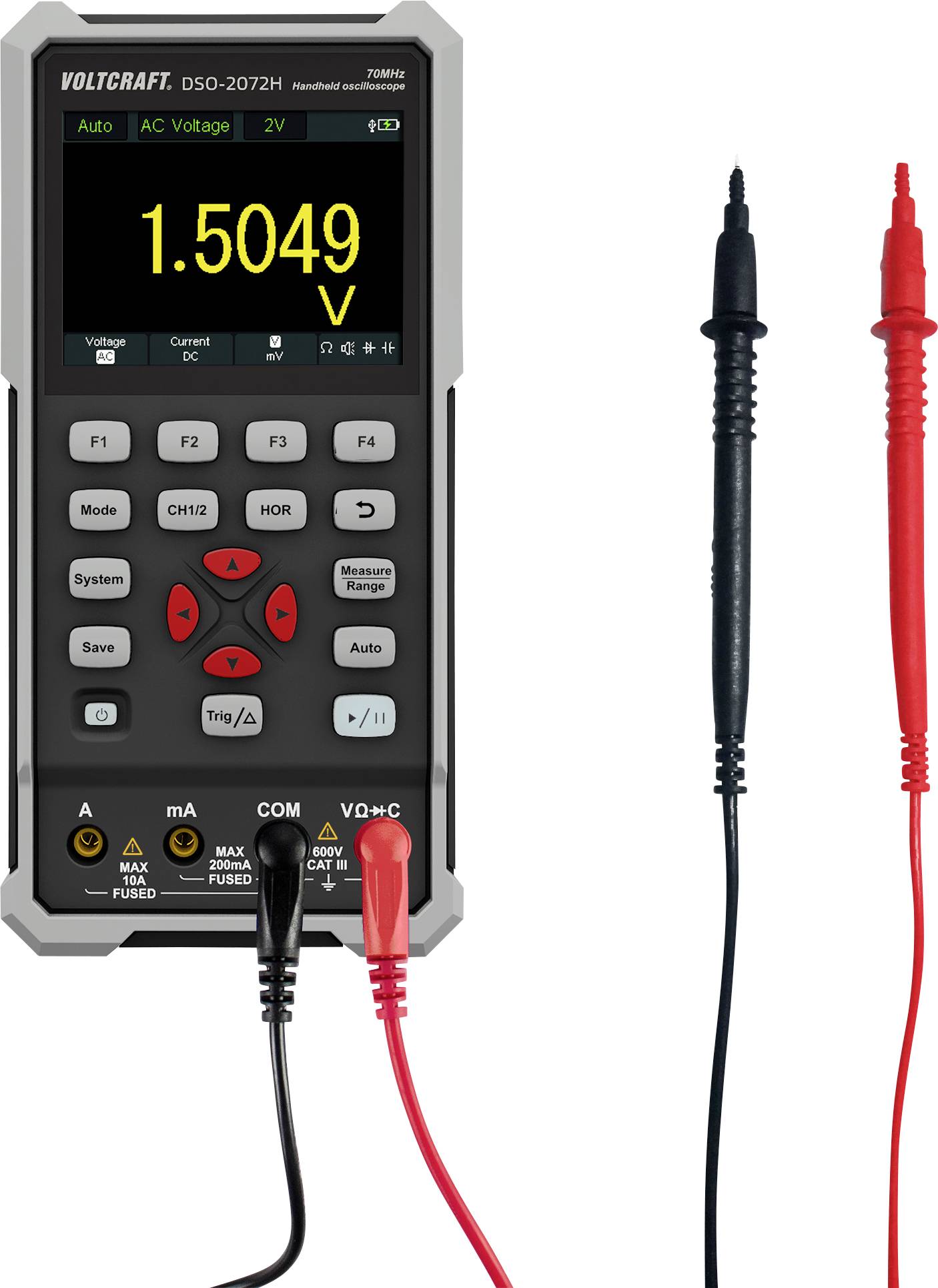

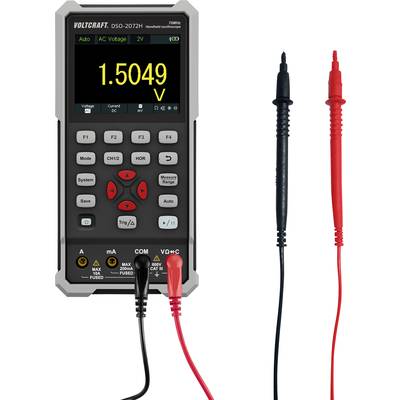

Ett digitalt multimeter visar en spänning på 1,5049 V. Till vänster ett svart mätkabel, till höger ett rött mätkabel.

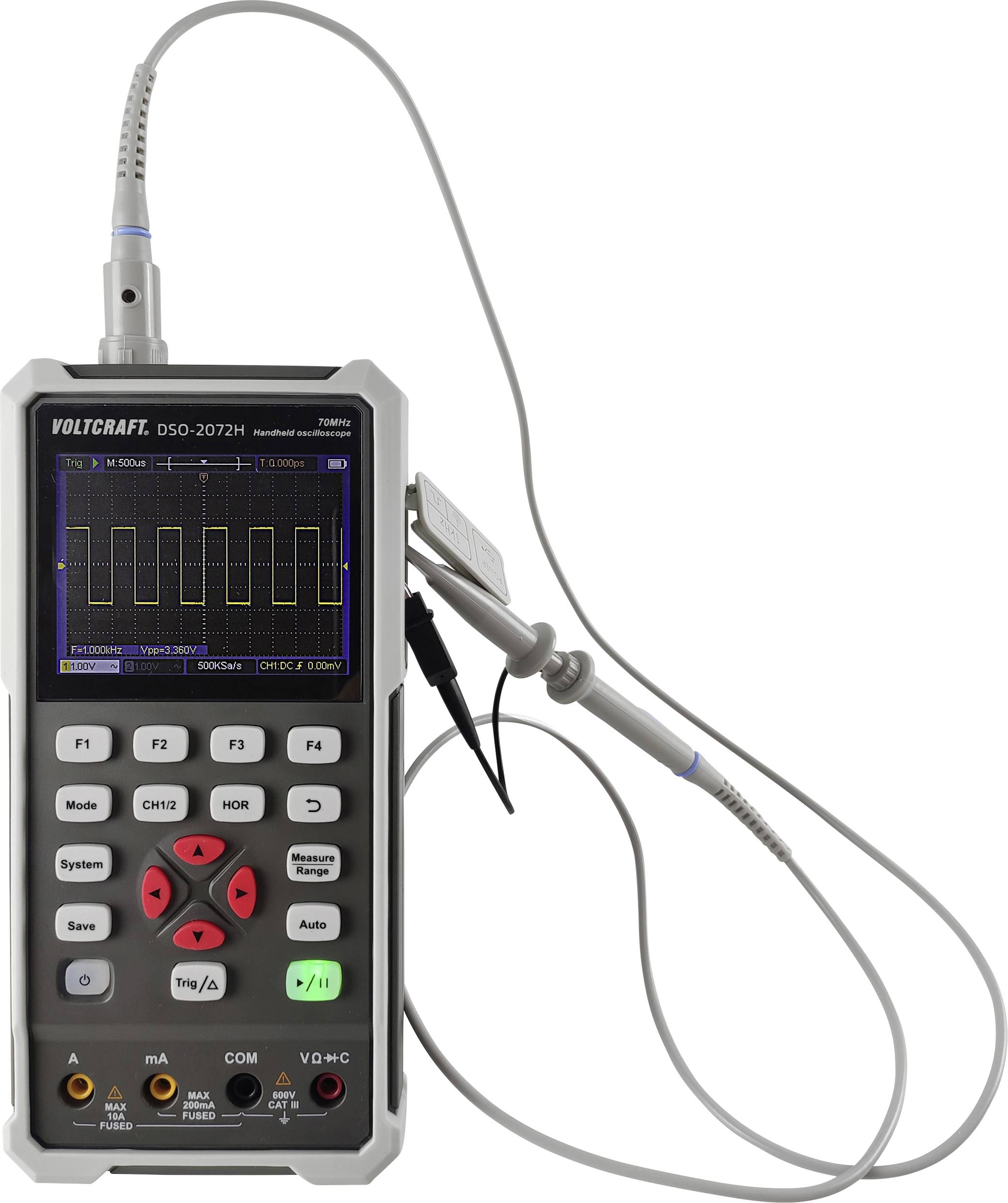

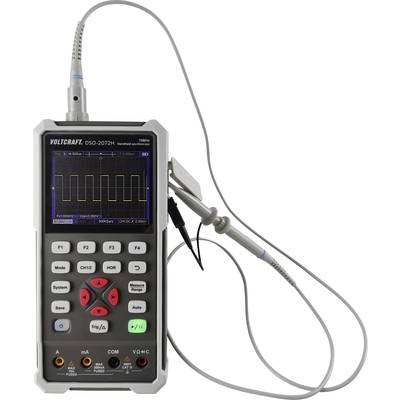

Digitalt handhållet oscilloskop från Voltcraft med ansluten givare, visar en rektangulär vågform på displayen.

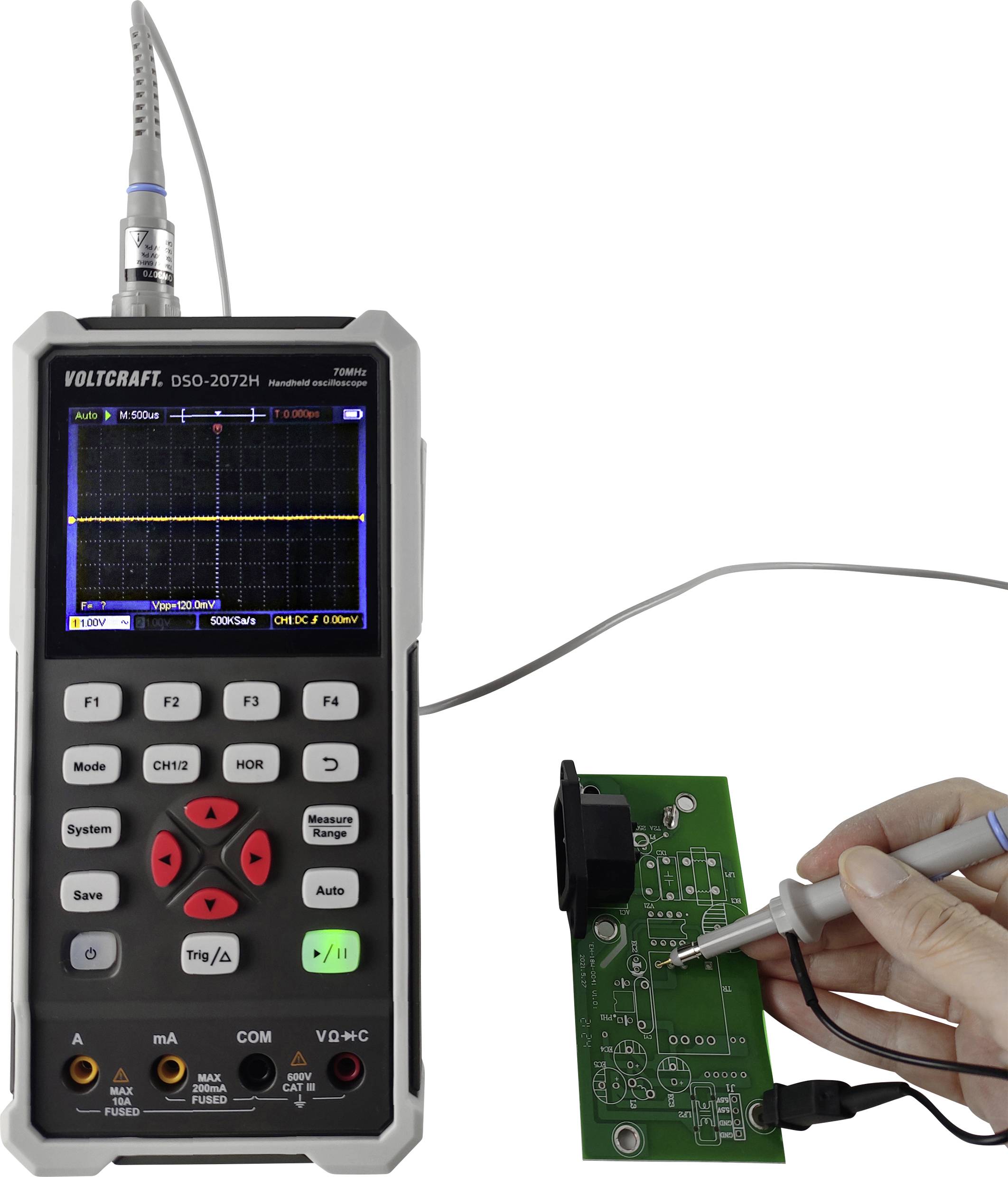

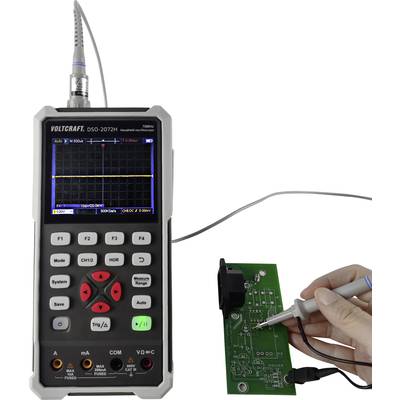

Ett handhållet oscilloskop mäter en elektronisk signal på ett kretskort. Displayen visar en sinuskurva och menyalternativ.

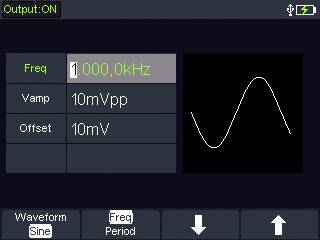

Bild av ett oscilloskopsdisplay. Till vänster visas 'Frekvens: 1,000,0 KHz', 'Spänning: 10 mVpp', 'Offset: 10 mV'. Till höger finns en sinusvågsform.

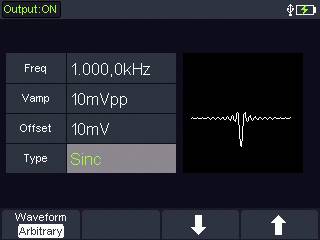

Bild av ett oscilloskop med inställningar: Frekvens 1,000 kHz, Amplitud 10 mVpp, Offset 10 mV. Signalkurva: Sinc.

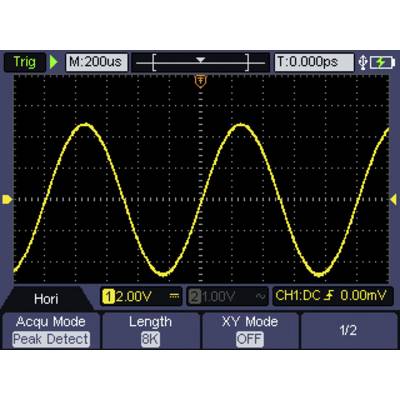

'Oscilloskopskärmen visar en gul sinusvåg med 1,00 V amplitud vid 200 µs/division.'

'Oscilloskopskärmen visar två överlappande rektangelsignaler. Gul kurva ovanför: 1000,0 Hz, 2,00 V. Blå kurva undertill: 1000,0 Hz, 6,00 V.'

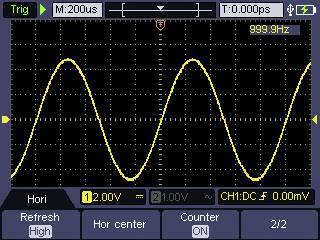

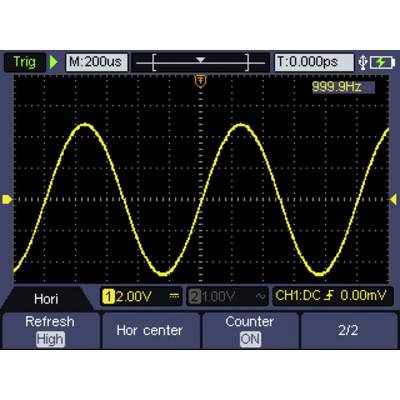

Oscilloskopskärmen visar en gul sinusvåg med en frekvens på 999,9 Hz och en spänning på 12,0 V på kanal 1.

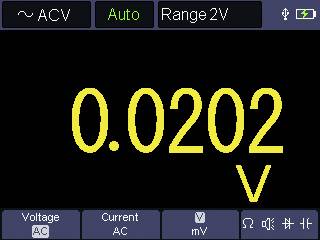

'Mätinstrumentet visar 0,0202 Volt i växelströmläge, automatisk inställning, mätområde 2 Volt.'

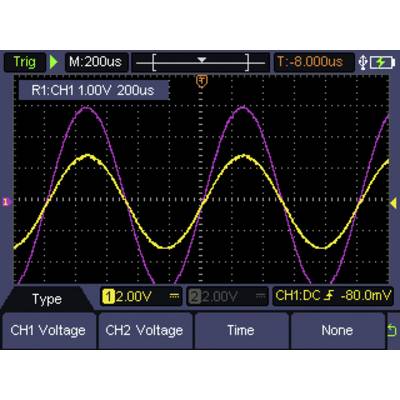

Oscilloskopbild med två överlappande sinusvågor, gul och lila. Visar spännings- och tidmätningar med amplitud och frekvens.

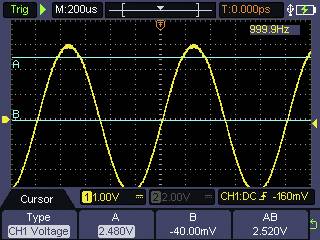

Oscilloskopskärmen visar en sinusformad våg med 999,9 Hz. Vertikal spänning 2,48 V, spänningsintervall -40 mV till 2,52 V.

1/30

Vår tjänst för dig

Datablad (PDF)

455 Styck

Mer information om lagerstatus.

Antal

Styck

Toal (2 472,00 kr / stycken)

Rapportera juridiska problem

Höjdpunkter & detaljer

DSO-2072H digitalt oscilloskop 3-i-1

3-i-1-oscilloskop, multimeter och vågformsgenerator
8,89 cm (3.5") LCD-färgdisplay (320 x 240 pixlar)
USB Type-C gränssnitt™

Tekniska specifikationer

Max. 10.000 wfms/s.

Typ av produkt: Handhållet oscilloskop

Bandbredd: 70 MHz

Samplingsfrekvens / kanal: 250 MSa/s

Visning: Färg-LCD

Upplösning: 8 Bit

Bildskärmsformat: 8.89 cm (3.5")

Oscilloskop - specifikationer: Handenhet
Funktionsgenerator
Multimeter-funktion

Tidsbas: 5 ns / div - 1000 ns / div

Antal analoga ingångar max.: 2

: (ej certifierad kalibrering)

Mätningskategori: CAT II 400 V

Vertikalavböjning: 10 mV/ruta – 10 V/dif

Ingångsimpedans: 1 MΩ±2%, 16 pF±10 pF

Ingångskoppling: DC, AC, Ground

Ingångsspänning: 400 V (DC + AC, Peak, 1 MΩ ingångsimpedans

Spänningsförsörjning (specifikationer): USB-C® (ext.) 2 x 18650 (int)

Mått.: (L x B x H) 198 x 38 x 96 mm

Vikt: 600 g

Bredd: 38 mm

Höjd: 96 mm

Längd: 198 mm

Gränssnitt: USB-enhet

Minnesdjup / kanal: 8 kpts

Typ: DSO-2072H

Plastfri förpackning: Plastfri förpackning

Dokument & nedladdningar

Datablad

Datablad 2380256 VOLTCRAFT DSO-2072H Handhållet oscilloskop 70 MHz 2 kanaler 250 MSa/s 8 kpts 8 Bit Handenhet, Funktionsgenerator, Multim

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2380256 VOLTCRAFT DSO-2072H Handhållet oscilloskop 70 MHz 2 kanaler 250 MSa/s 8 kpts 8 Bit Handenhet, Funktionsgenerator, Multim

Villkor för garanti

Villkor för garanti 2380256 VOLTCRAFT DSO-2072H Handhållet oscilloskop 70 MHz 2 kanaler 250 MSa/s 8 kpts 8 Bit Handenhet, Funktionsgenerator, Multim

Nedladdning

Nedladdning 2380256 VOLTCRAFT DSO-2072H Handhållet oscilloskop 70 MHz 2 kanaler 250 MSa/s 8 kpts 8 Bit Handenhet, Funktionsgenerator, Multim

Beskrivning

Tre instrument i ett
Det digitala oscilloskopet 3-i-1 från VOLTCRAFT har i ordets rätta bemärkelse.
Funktion 1: Digitalt oscilloskop
Som oscilloskop har DSO-2072H två kanaler med en bandbredd på maximalt 70 MHz, en maximal avsökningshastighet på 250 MS/s och 8K registreringslängd. Vertikal upplösning på 8 bitar.
Funktion 2: Överspänningsskydd
Multimetern kan användas i mätkategori CATII 1000 V för spännings-, ström-, resistans-, kapacitans-, förbindelse- och diodfunktionsmätningar. Här underlättar autofunktionen arbetsflödena och TRMS tillförlitliga mätvärden. Displayen kan visa 20 000 siffror.
Funktion 3: Överbelastningsskydd
Vågformsgeneratorn har en kanal med en maximal frekvensutgång på 25 MHz och en avkänningshastighet på upp till 125 MS/s.
En frekvensupplösning på 0,1 Hz, 14-bitars vertikal upplösning och en vågformslängd på 8K möjliggör tillförlitligt arbete.
Lämpliga tillbehör
I leveransen av DSO-2072H finns ett mäthuvud med justeringsverktyg, en kabel från BNC-kontakter på krokodilklämmor, ett par svarta röda multimetermätledningar, en USB-kabel, en kortfattad bruksanvisning och en skyddande mjuk väska. På den medföljande CD:n finns programvara och en engelsk bruksanvisning.
