VOLTCRAFT FG-30802T Funktionsgenerator nätdriven 1 µHz - 80 MHz 2 kanaler Arbiträr, Brus (value.1376413), Puls, Fyrkant

En digital funktionsgenerator med display visar vågformer och inställningar som frekvens, amplitud och fas för olika kanaler.

Ett oscilloskop med två grafiska vågor på displayen. Visar mätdata för frekvens och amplitud. Manöverpanel på höger sida.

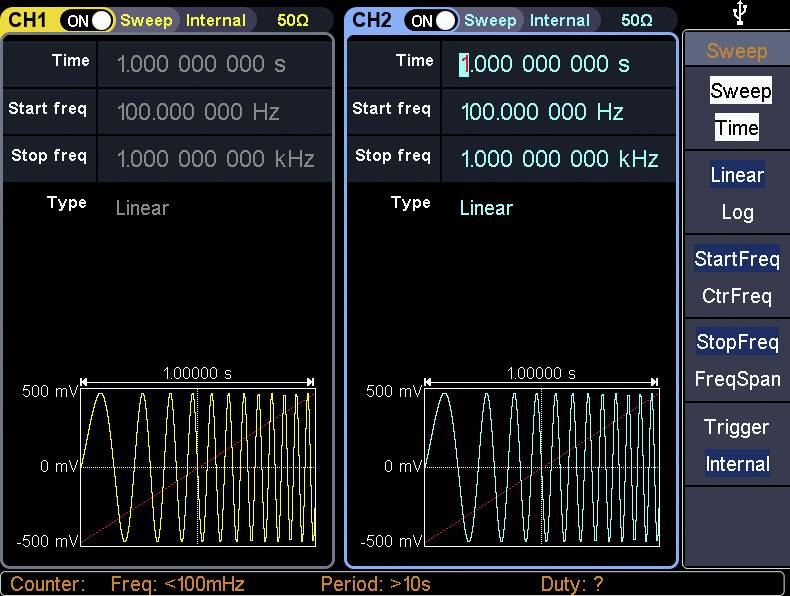

Två oscilloskopkanaler visar signalgeneratorinställningar; Kanal CH1 i gult, CH2 i blått. Båda inställda på 'Linjär svep'. Graferna nedan visar sinusvågor.

Oscilloskop visar två kanaler CH1 och CH2, båda med sinuskurvor. CH1: 200.000 kHz, CH2: 100.000 kHz. Gula och blå vågformer.

Ett digitalt oscilloskop med två skärmar som visar frekvens- och amplitudmätningar. Reglage och anslutningar nedtill.

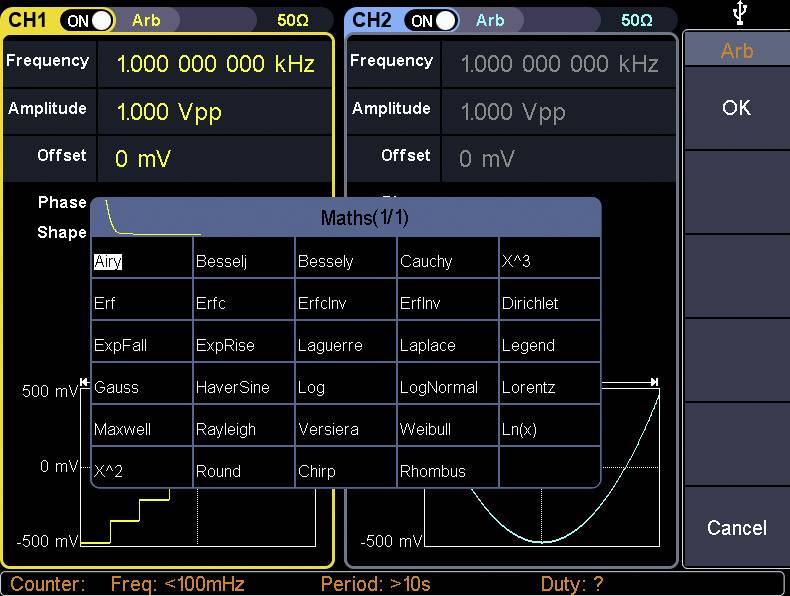

Oscilloskop-display med två kanaler CH1 och CH2. Frekvens, amplitud och fasinställningar visade. Matematiska funktioner i valmeny.

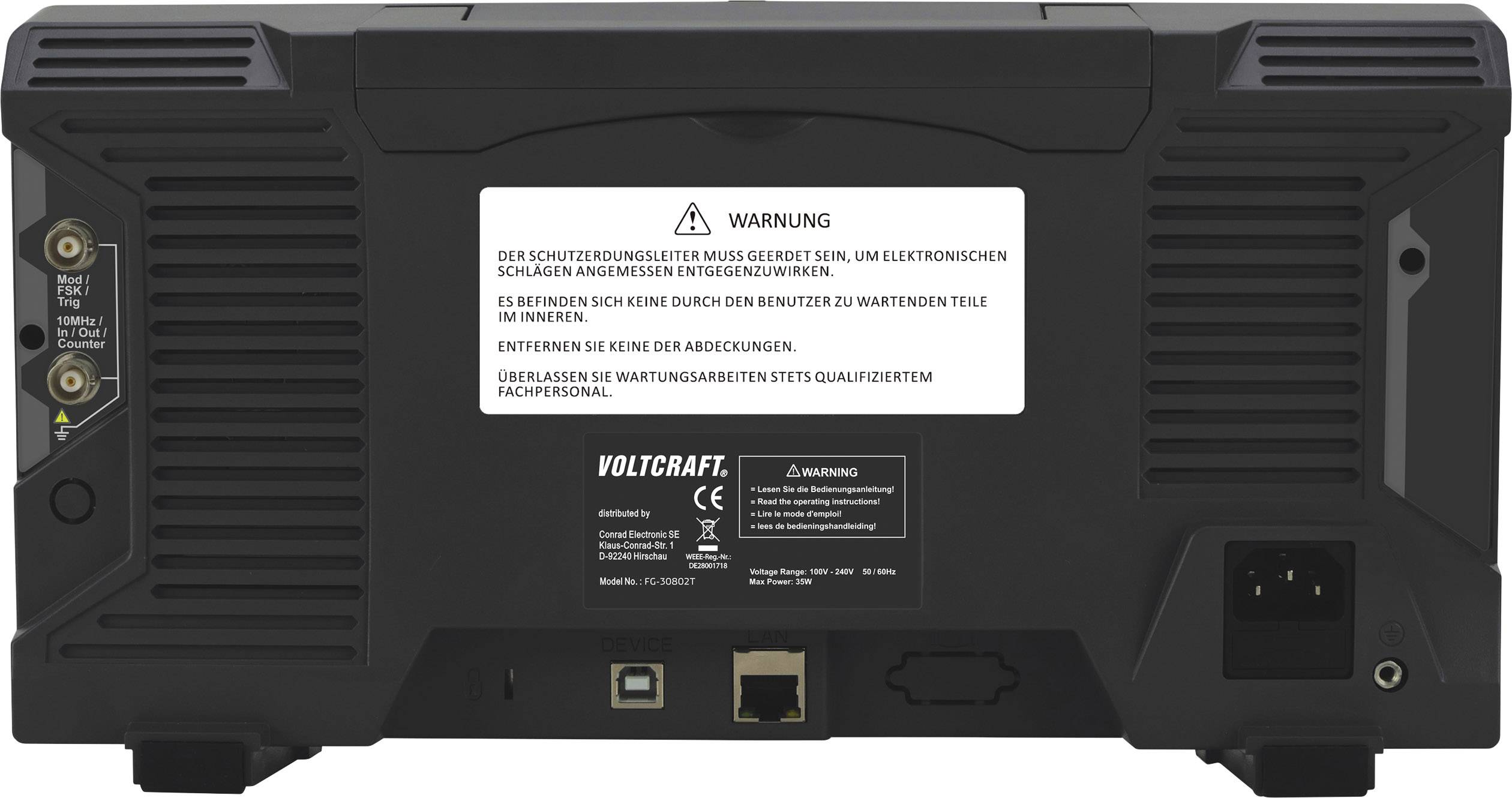

Baksidan av en Voltcraft elektronisk enhet med varningsmeddelanden, anslutningar och ventilationsspår.

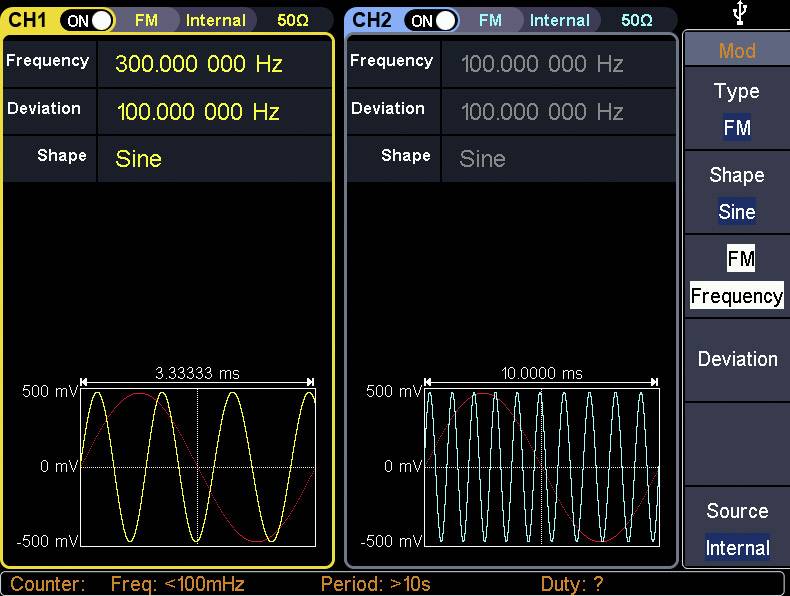

Oscilloskopbild med två kanaler: CH1 visar en sinusvåg vid 300 000 Hz, CH2 visar en sinusvåg vid 100 000 Hz. Frekvens och form varierar.

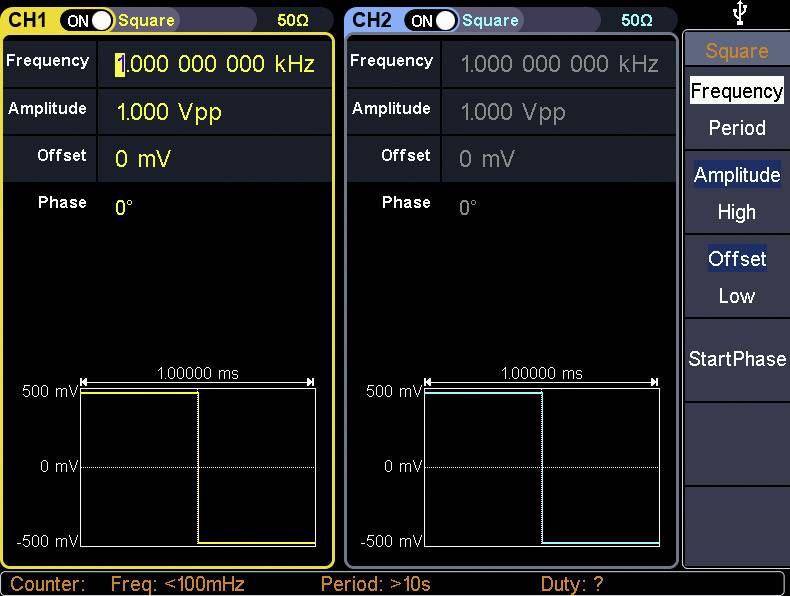

Två kanaler på ett oscilloskop. Vänster: CH1 visar en frekvens på 1.000.000.000 kHz, amplitud 1.000 Vpp. Höger: CH2 med samma värden. Under syns diagram.

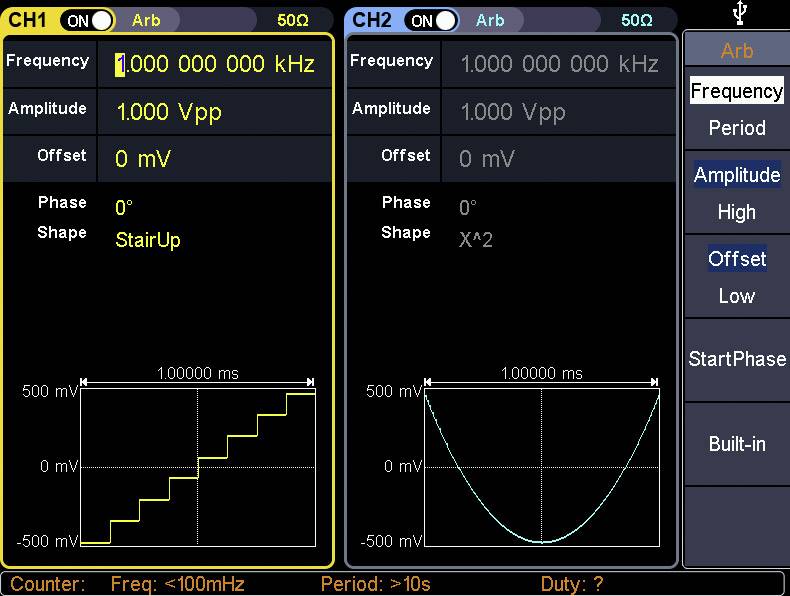

Ett oscilloskop visar två signaler: CH1 med trappfunktion, CH2 med sinusformad funktion. Frekvens och amplitud är justerbara.

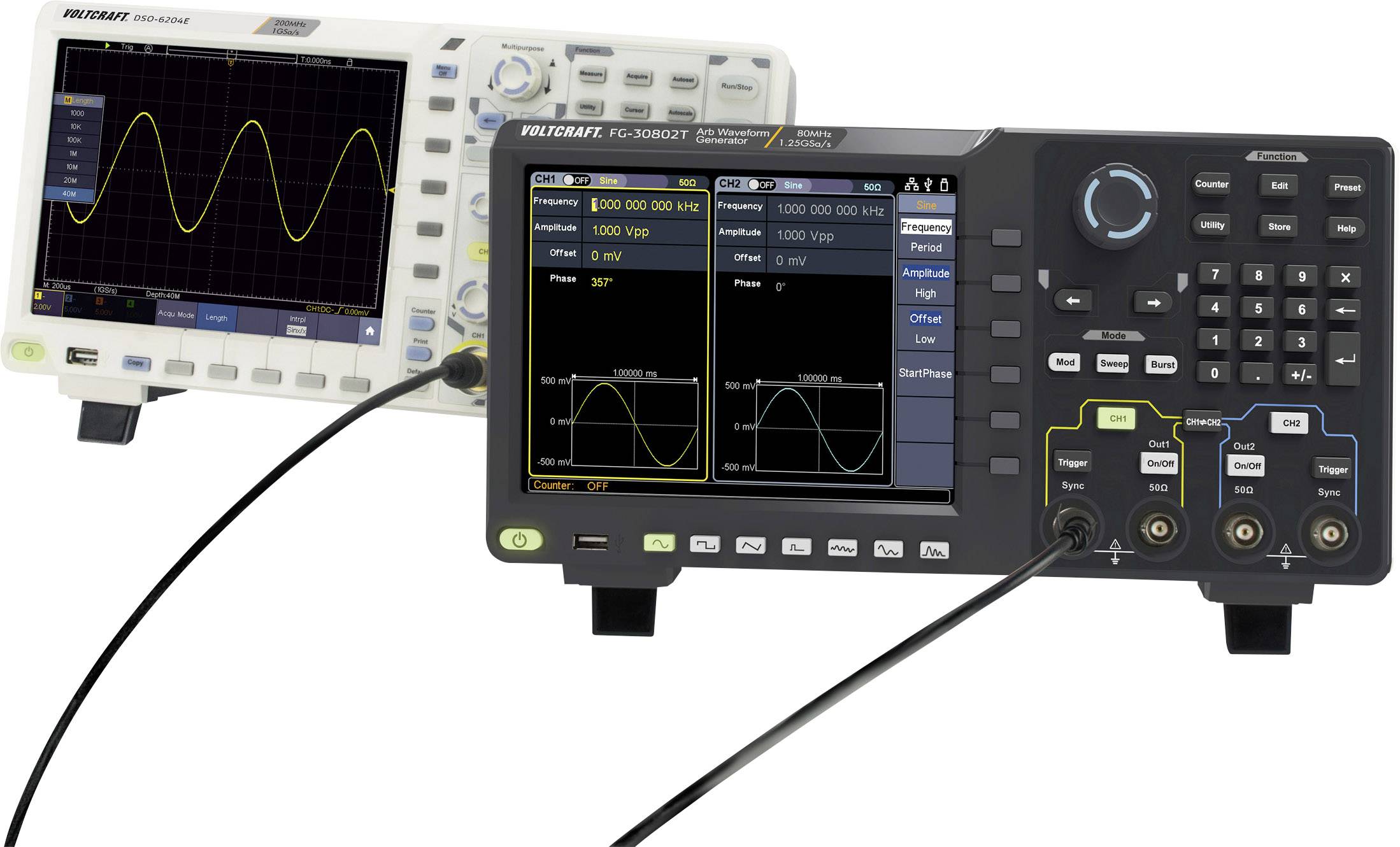

Oscilloskop och generator i aktion; visar svängningsvågor på en oscilloskops skärm med anslutna kablar för mätning.

Oscilloskop med skärm, flera knappar och anslutningar. Bredvid ligger tre kablar, däribland ström- och anslutningskablar.

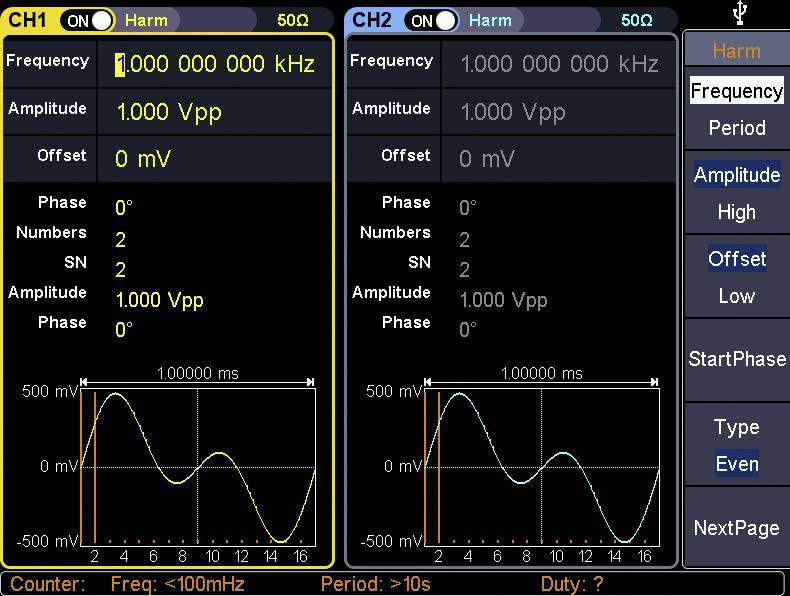

'Oscilloskopskärm med två kanaler. CH1 och CH2 visar sinusvågor. Frekvens: 1 kHz, amplitud: 1 Vpp, offset: 0 mV.'

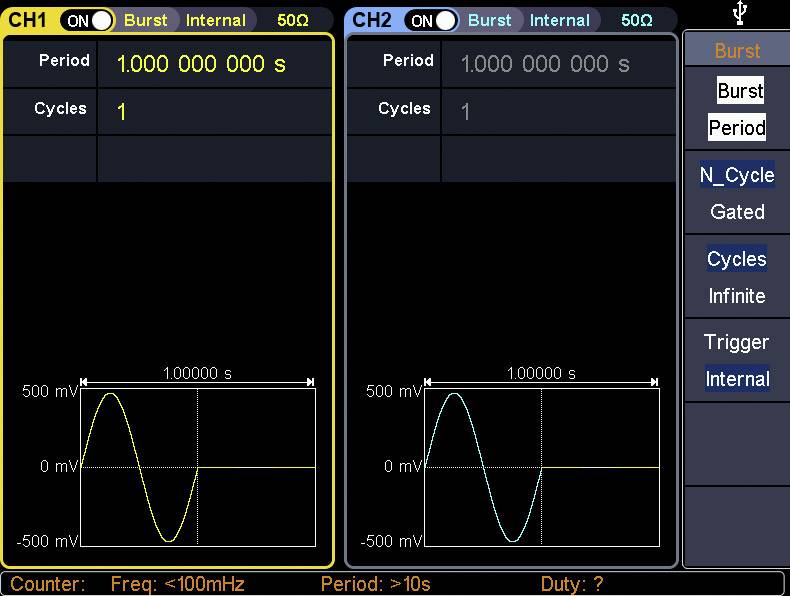

Två oscilloskopkanaler visar periodiska signaler med olika burstinställningar. Vänster CH1 med gul ram, höger CH2 med blå ram.

Oscilloskopskärm med två kanaler. Vänster: CH1 visar frekvens 1 kHz, amplitud 1 Vpp. Höger: CH2 också 1 kHz, 1 Vpp. Graferna visar sinusvågor.

Oscilloskop-display: Två kanaler visar pulsformer. CH1 gul, CH2 blå. Frekvens och amplitud identiska. Avvikande bredd och tider.

1/16

Viktig information!

Snabb leverans ons. 16 sep.

16 Styck

Antal

Styck

Toal (9 832,00 kr / stycken)

9 832,00 kr

exkl. moms

Fri frakt

Rapportera juridiska problem

Höjdpunkter & detaljer

FG-30802T 80 MHz 2-kanals godtycklig signalgenerator med touchscreen

Vertikal 14-bitars upplösning
1,25 GS/s avkänningshastighet, 1 μHz frekvensupplösning
Valfria signallängder upp till 1 m
20.32cm (8") LCD-pekskärm 800 x 600
Avancerad DDS-teknik, 250 MHz högfrekvensutgång
Signalutgång: 6 grundsignalformer: Sinus, fyrkant, impuls, ramp, brus och övertoner, 152 inbyggda arbiträra signalformgrupper
Många moduleringsalternativ: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, sweep och burst
Integrerad högexakt frekvensräknare för 100 till 200 MHz
Stöder SCPI

Tekniska specifikationer

Typ av produkt: Funktionsgenerator nätdriven

Frekvens: 1 µHz - 80 MHz

Signal-utgångsformer: Arbiträr
Brus (value.1376413)
Puls
Fyrkant (value.1376410)
Sinus
Triangel (value.1376409)

Frekvensområde sinus: 1 μHz - 80 MHz

Frekvensområde fyrkant: 1 μHz - 30 MHz

Visning: LCD

Frekvensområde trekant: 1 μHz - 5 MHz

Frekvensområde ARB: 1 μHz - 50 MHz

: (ej certifierad kalibrering)

Mått.: (B x H) 340 mm x 177 mm

Vikt: 2.5 kg

Antal kanaler: 2 kanaler

Frekvens (max.): 80 MHz

Frekvens min.: 1 µHz

Egenskaper: Modulering

Mätningskategori: CAT II

Bredd: 340 mm

Höjd: 177 mm

Gränssnitt: USB-Host
USB-enhet
LAN

Spänningsförsörjning: nätdriven
230 V/AC

Typ: FG-30802T

Plastfri förpackning: Plastfri förpackning

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2139575 VOLTCRAFT FG-30802T Funktionsgenerator nätdriven 1 µHz - 80 MHz 2 kanaler Arbiträr, Brus (value.1376413), Puls, Fyrkant

Information

Information 2139575 VOLTCRAFT FG-30802T Funktionsgenerator nätdriven 1 µHz - 80 MHz 2 kanaler Arbiträr, Brus (value.1376413), Puls, Fyrkant

Deklaration om överensstämmelse

Deklaration om överensstämmelse 2139575 VOLTCRAFT FG-30802T Funktionsgenerator nätdriven 1 µHz - 80 MHz 2 kanaler Arbiträr, Brus (value.1376413), Puls, Fyrkant

Villkor för garanti

Villkor för garanti 2139575 VOLTCRAFT FG-30802T Funktionsgenerator nätdriven 1 µHz - 80 MHz 2 kanaler Arbiträr, Brus (value.1376413), Puls, Fyrkant

Beskrivning

Tvåkanals godtycklig funktionsgenerator FG-30000T med pekskärm.

Denna valfria funktionsgenerator producerar tack vare sin digitala signalgenerering (DDS-teknik) stabila, exakta och rena utgångssignaler med en bandbredd på 80 MHz, en realtidssampling på 1,25 GS/s (max.) och en frekvensupplösning på 1 μHz.

Generatorn behärskar 6 grundläggande signalgrupper (sinus, fyrkant, ramp, brus och övertoner) samt 152 inbyggda arbiträrsignaler (1 μHz - 50 MHz) med en vertikal upplösning på 14 bitar. Dessutom erbjuder den många moduleringsalternativ, bland annat AM, FM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, sweep och burst.

Alla signalparametrar och inställningar visas på en 8" (20.32cm) stor TFT-LCD-pekskärm med 800 x 600 via en användarvänlig, grafisk yta.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

6 grundsignalformer: Sinus, fyrkant, impuls, ramp, brus och övertoner, 152 inbyggda arbiträra signalformgrupper
många moduleringsalternativ: AM, FM, PM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, sweep, burst
frekvensområde: 100 - 200 MHz
upplösning av frekvensräknaren: 7 siffror
längd: 2 punkter till 1 Mpts
kommunikationsgränssnitt: USB-värd, USB-enhet, LAN
ingång: Räknare, extern modulering, extern trigger, extern referenstakt
