VOLTCRAFT FG-32502T Funktionsgenerator nätdriven 1 µHz - 250 MHz 2 kanaler Arbiträr, Brus (value.1376413), Puls, Fyrkant

Ett oscilloskop med två aktiva kanaler visar frekvens- och fasdiagram. Manöverknappar och reglage finns till höger.

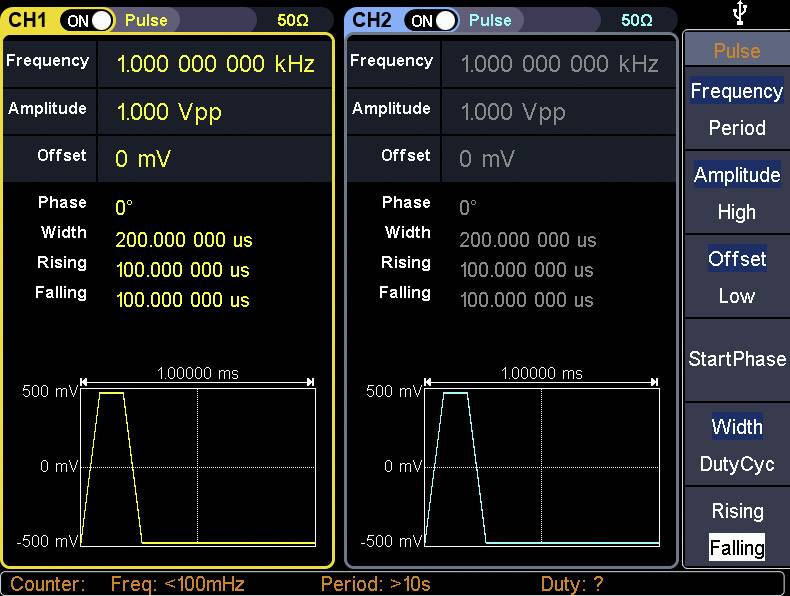

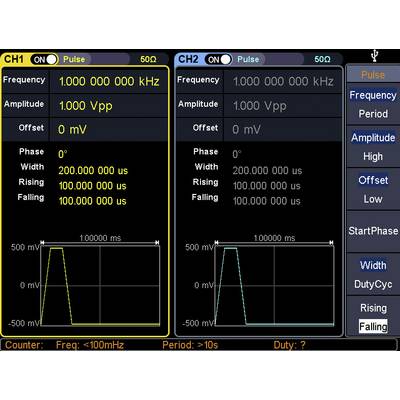

Oscilloskop-display med två kanaler. CH1: 1 MHz, Amplitud: 1 Vpp, Offset: 0 mV. CH2: 1 MHz, Amplitud: 1 Vpp, Offset: 0 mV.

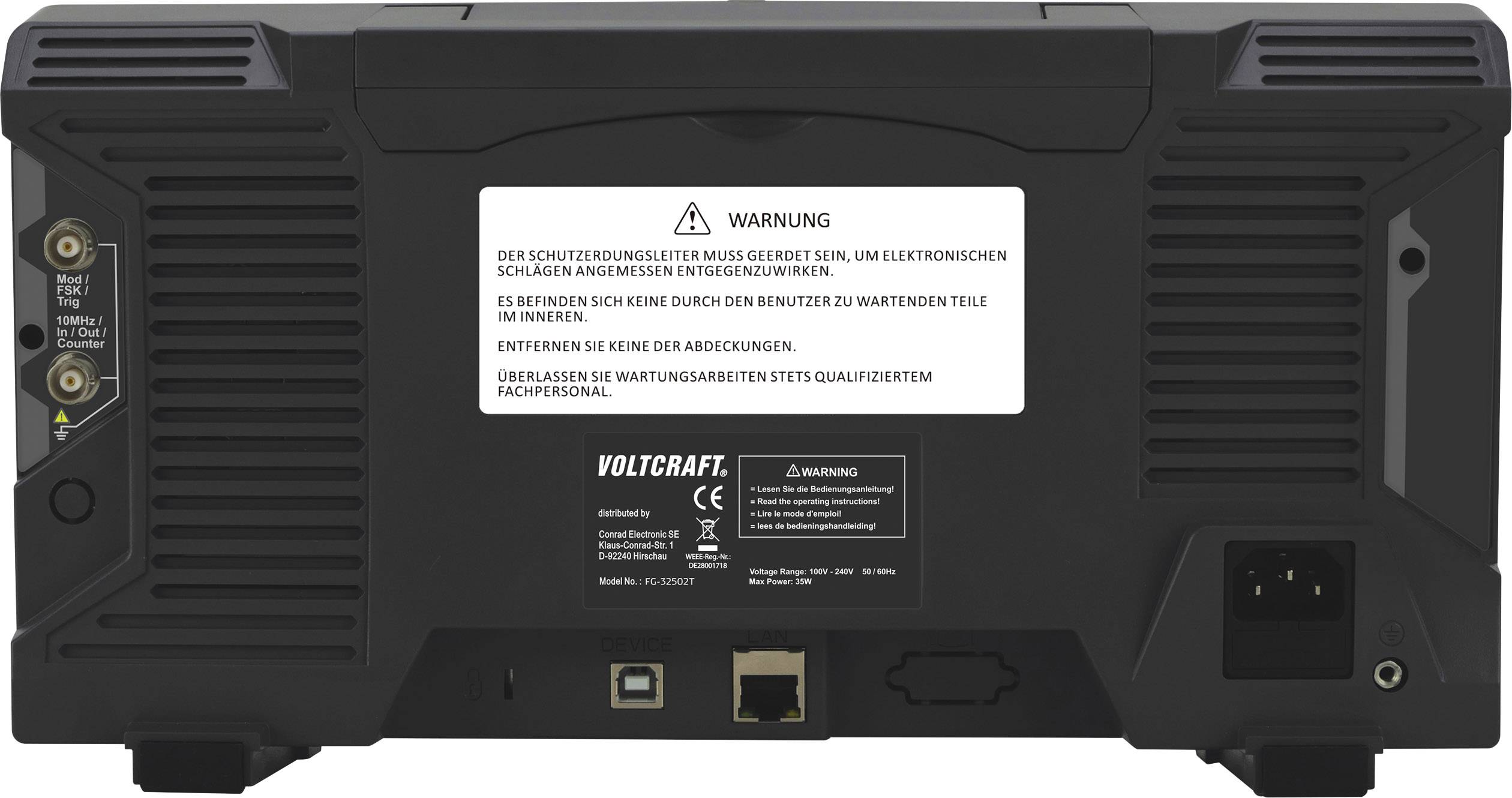

Baksidesvy av en elektronisk enhet. Innehåller varningsanvisningar på tyska gällande elektrisk säkerhet. Varumärkeslogotyp längst ned till vänster.

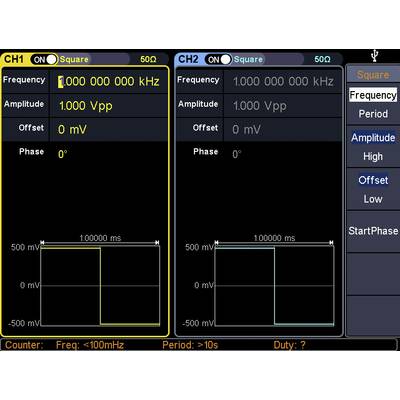

Oscilloskopskärm med två kanaler: CH1 och CH2. Båda visar frekvens 1 kHz, amplitud 1 Vpp, offset 0 mV, fas 0°. Fyrkantssignal.

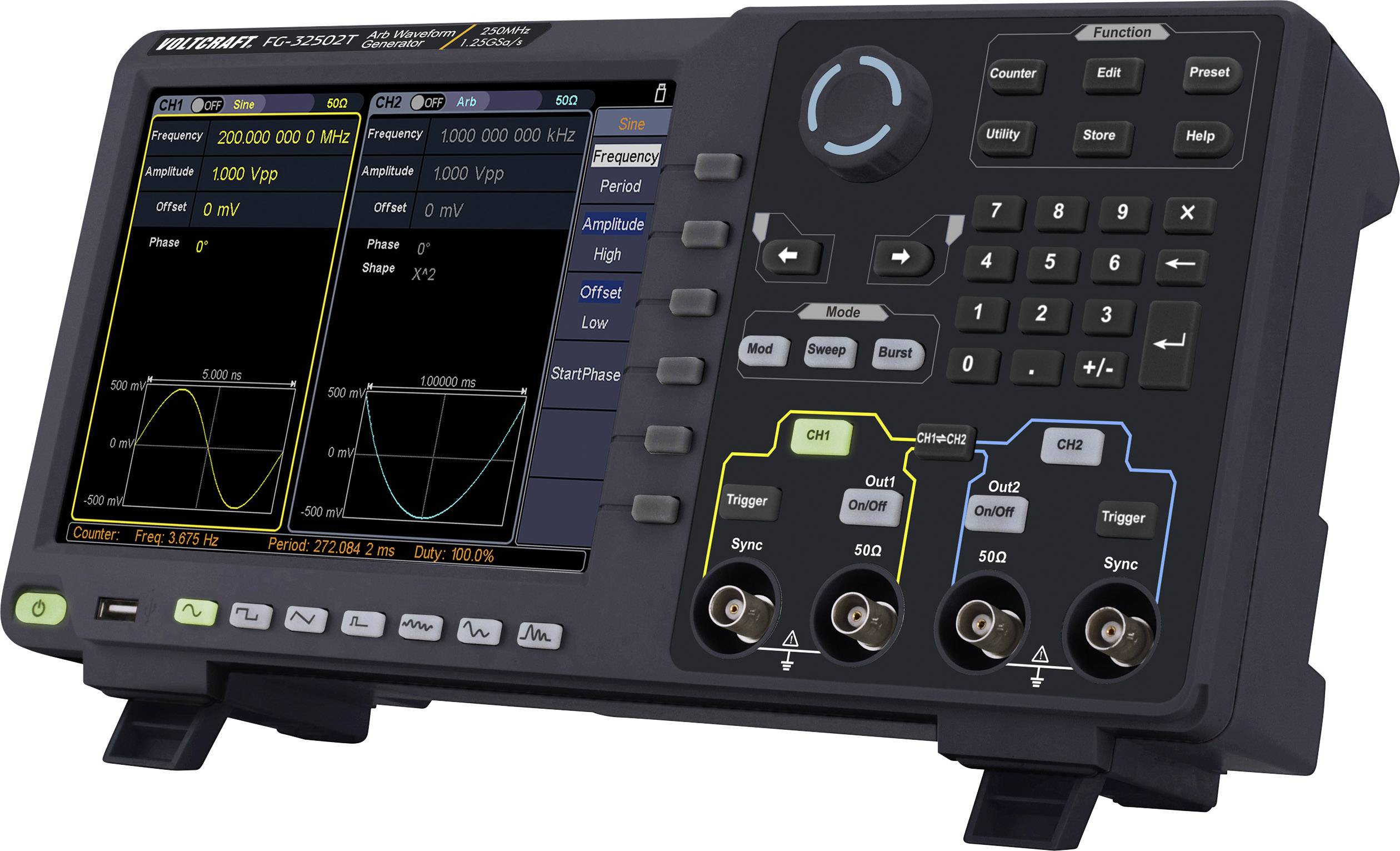

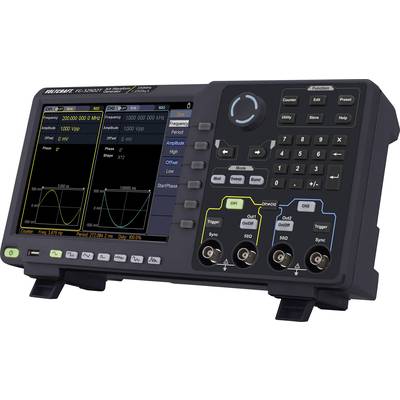

Ett oscilloskop visar olika signaler på en skärm, med tre kanaler för mätning av frekvenser och andra parametrar.

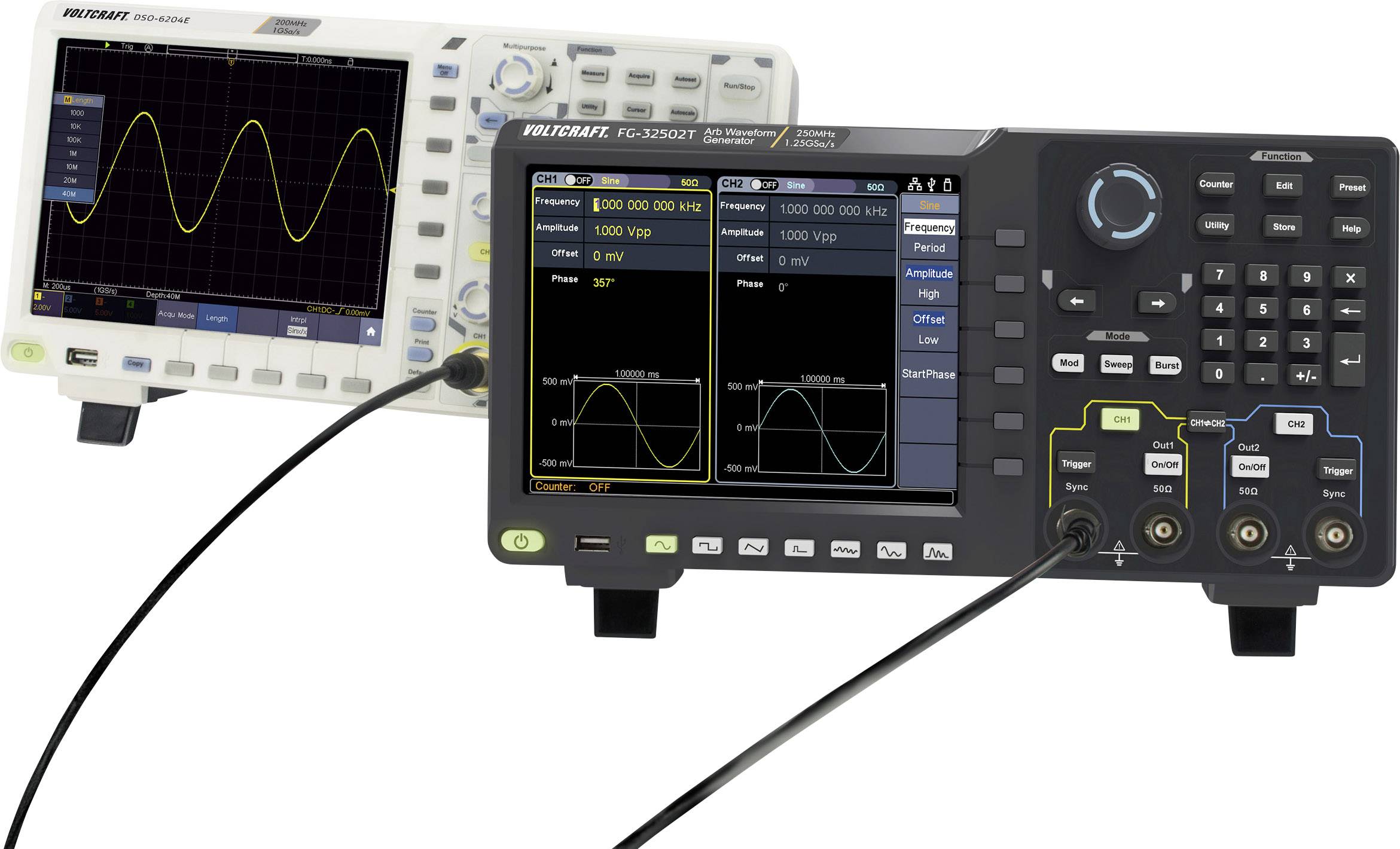

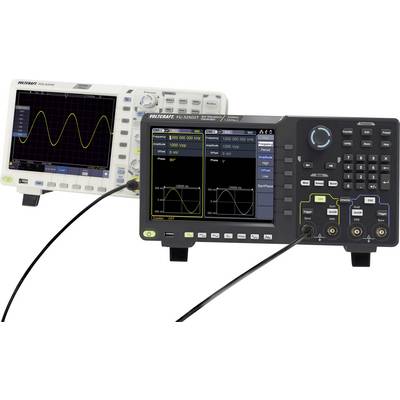

Två oscilloskop visar sinusvågor. Den främre enheten har en modern design med färgdisplay och flera anslutningar.

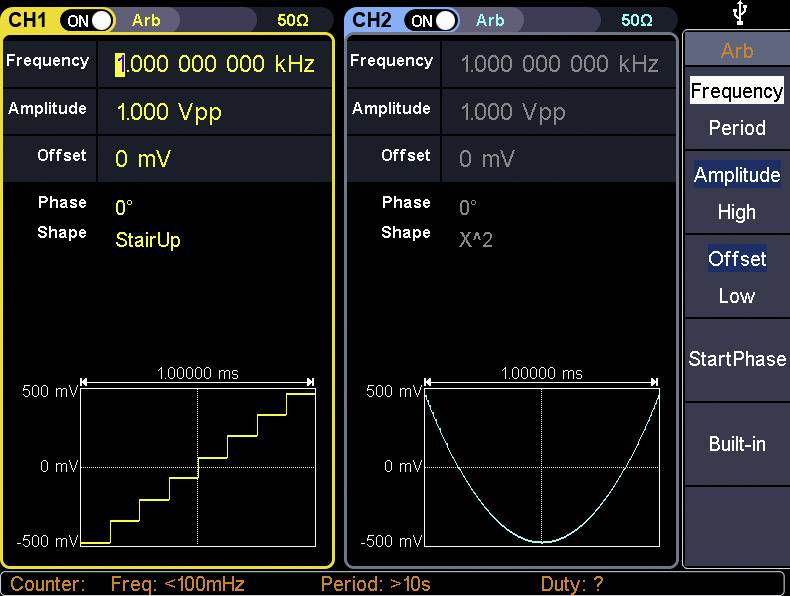

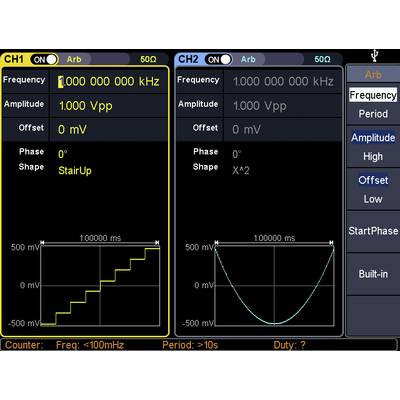

Två oscilloskopkanaler: CH1 visar en trappstegsform, amplitud 1,000 Vpp; CH2 visar en kvadratisk kurva x^2, amplitud 0 mV.

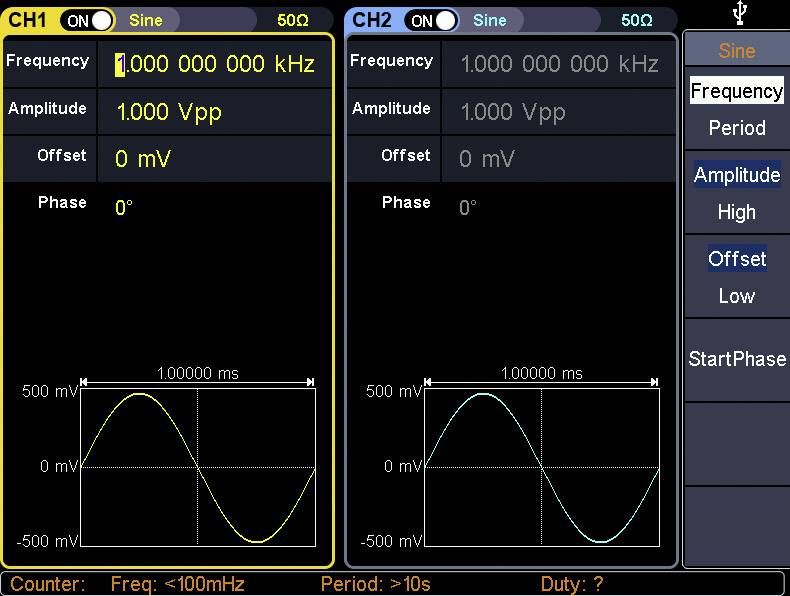

'Oscilloskop-display med två kanaler: CH1 och CH2. Båda visar sinusvågor med 1 GHz frekvens och 1 Vpp amplitud. CH1 är gul, CH2 är blå.'

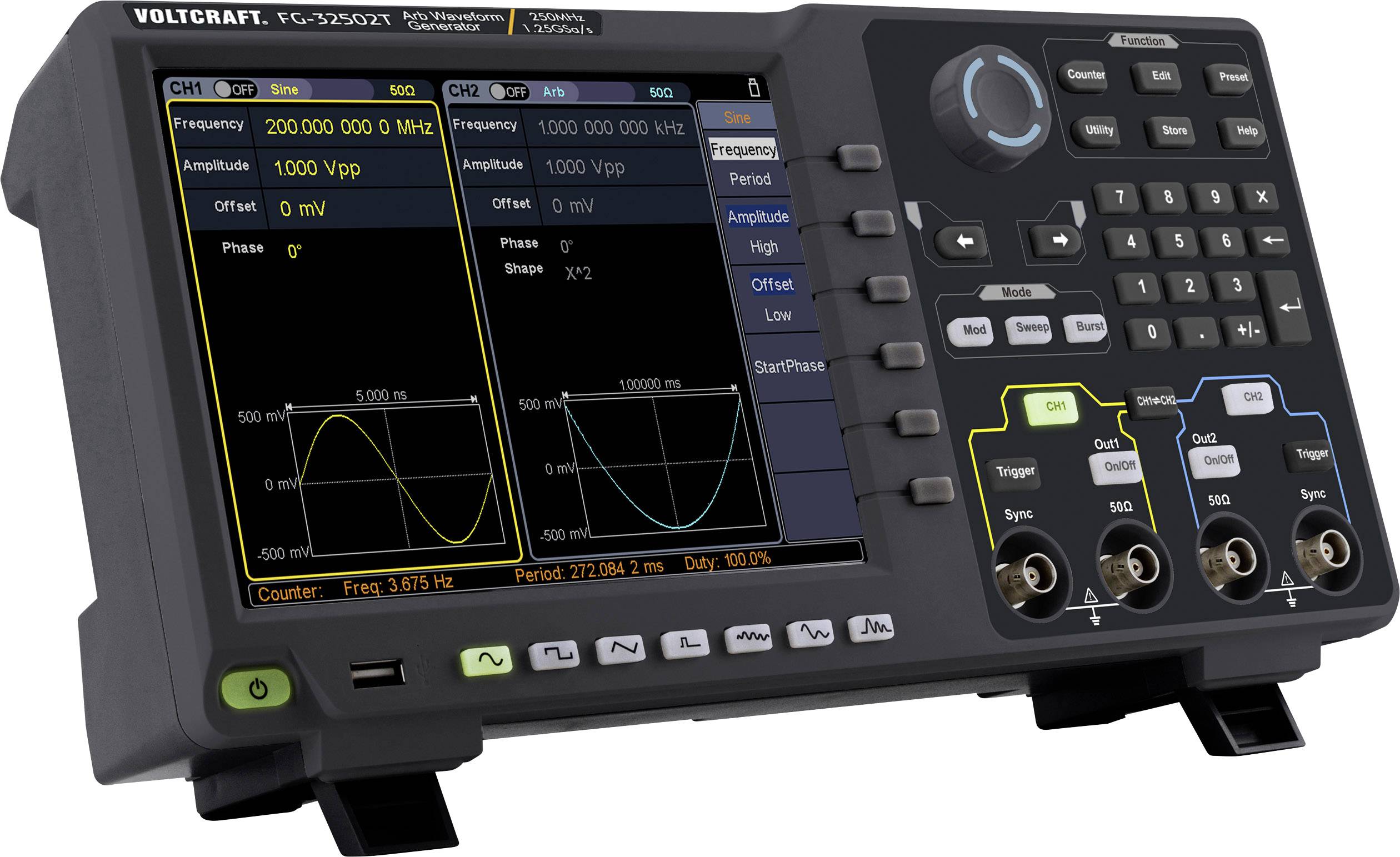

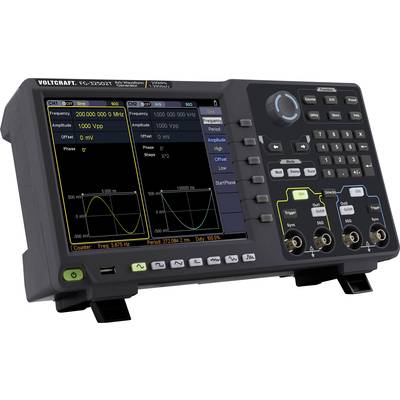

Ett digitalt oscilloskop med två kanaler visar frekvenser och amplituder på displayen. Det finns flera kontrolltangenter och anslutningar.

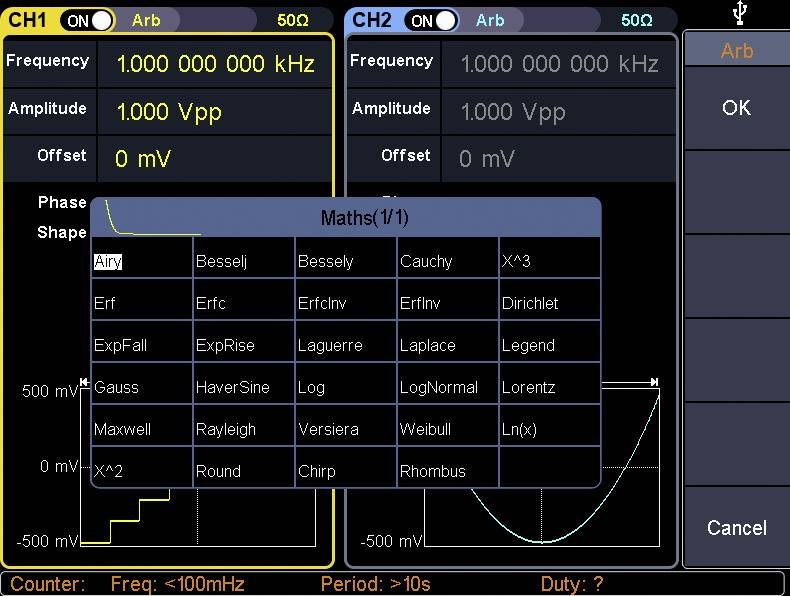

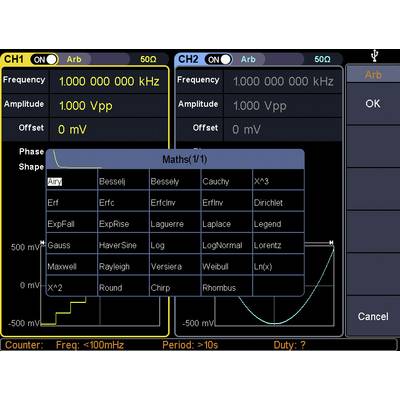

Oscilloskop-skärm med två kanaler, CH1 och CH2, visar frekvens och amplitud. Matematiska funktioner visas.

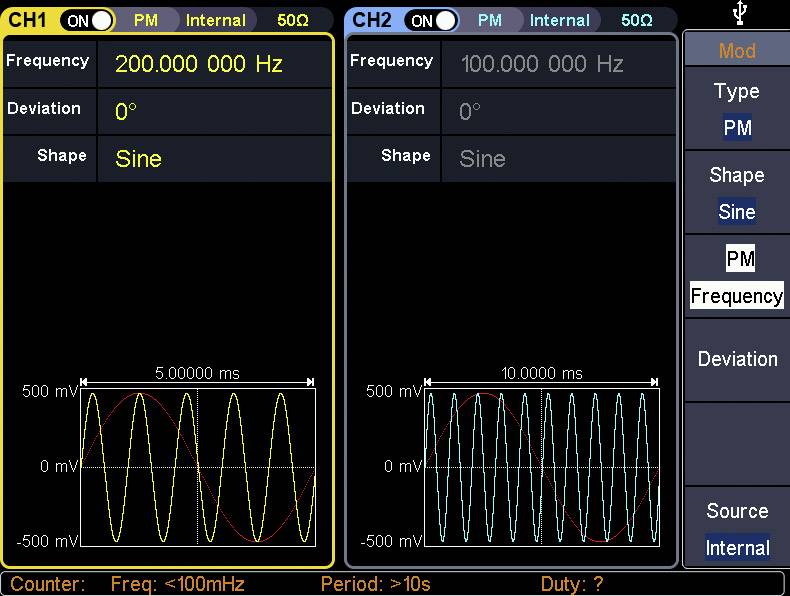

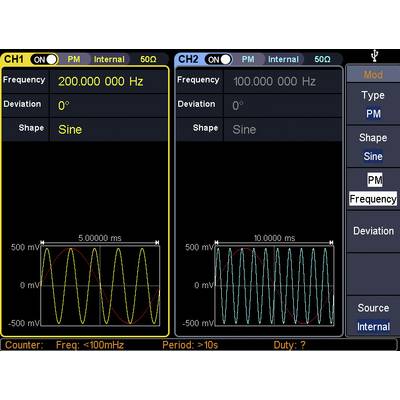

Två oscilloskopkanaler. CH1: 200 kHz, sinusform, 0° avvikelse. CH2: 100 kHz, sinusform, 0° avvikelse. Displayer visar vågformer.

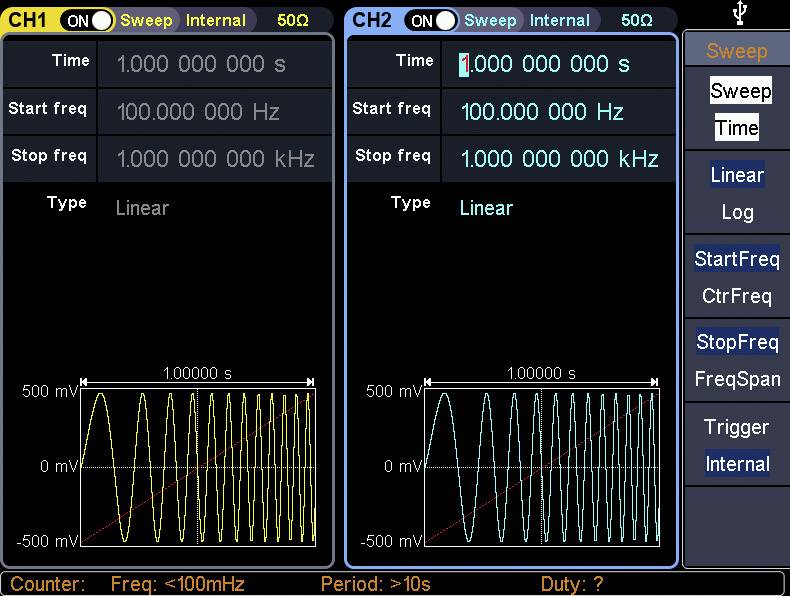

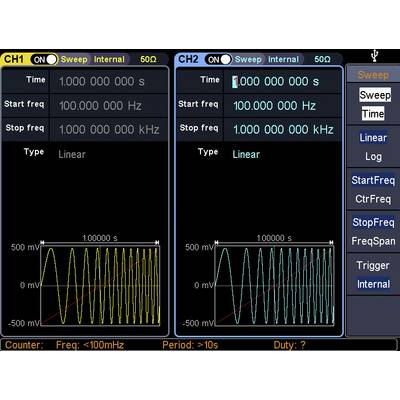

Två oscilloskopkanaler visar sinusvågor. CH1 visar 1 Hz, CH2 visar 1 kHz. Båda med linjär frekvenssvep, ingen signalамplitud visad.

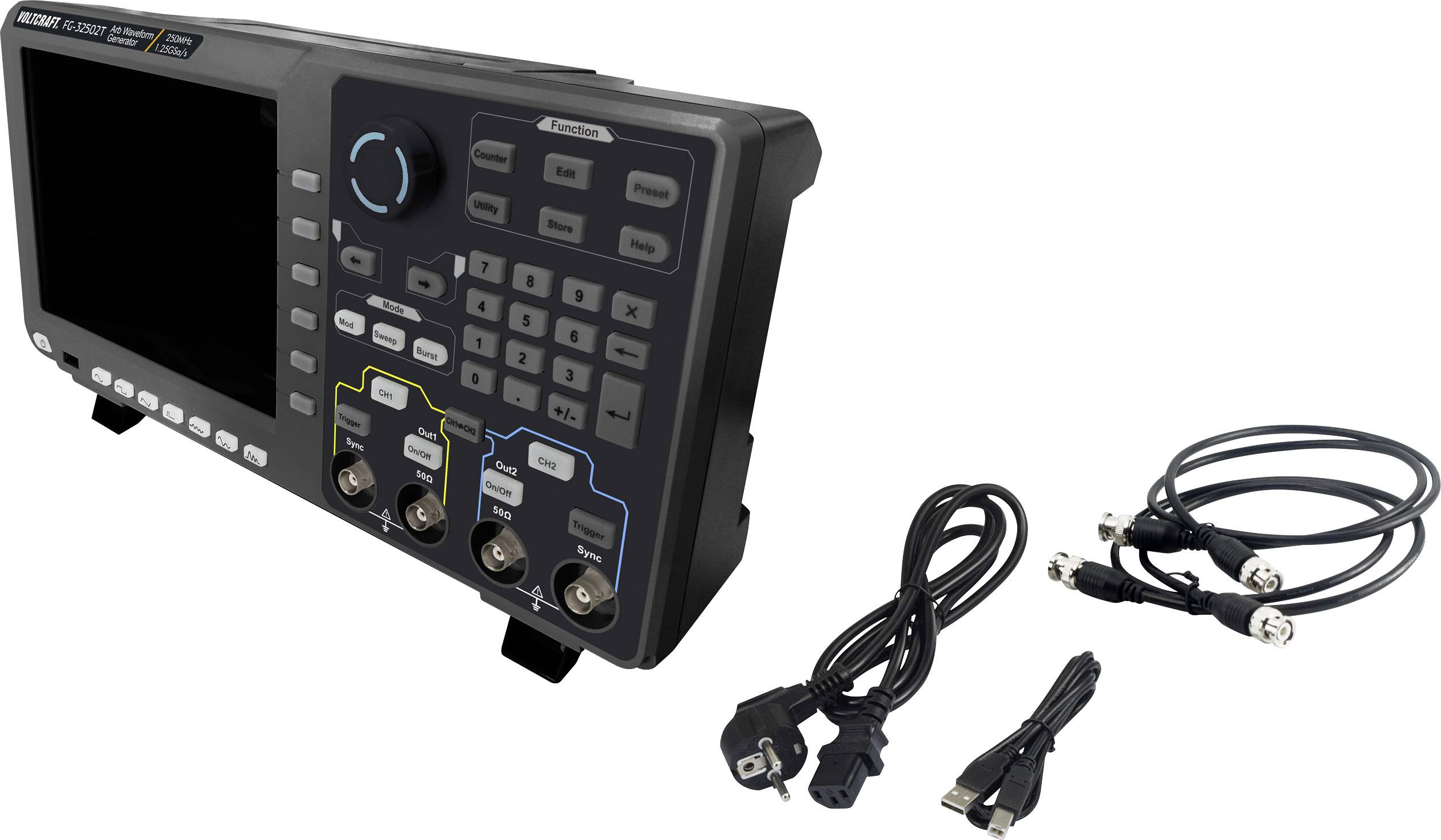

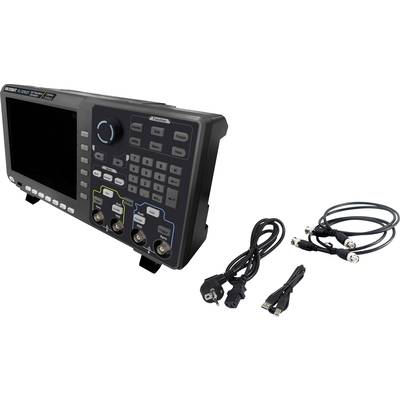

Oscilloskop med flera anslutningar och manöverknappar. Bredvid ligger kablar, däribland ström- och datakommunikationskablar.

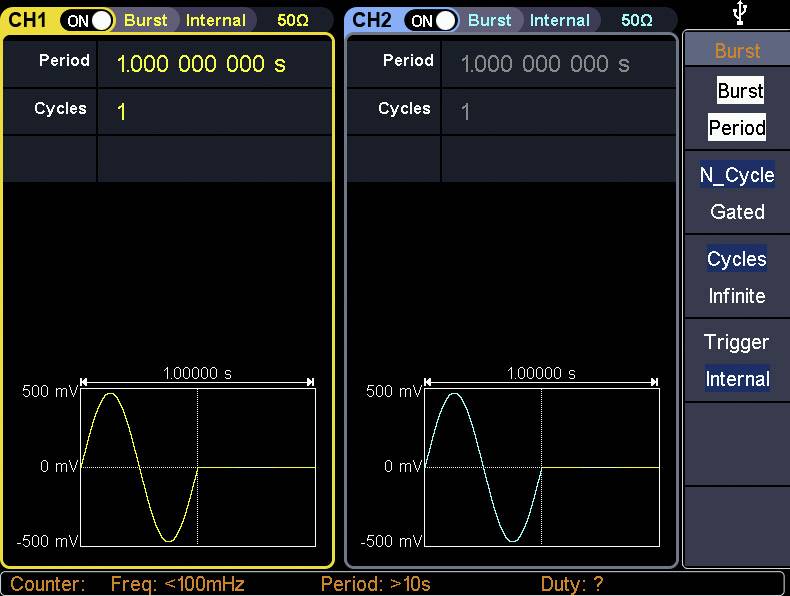

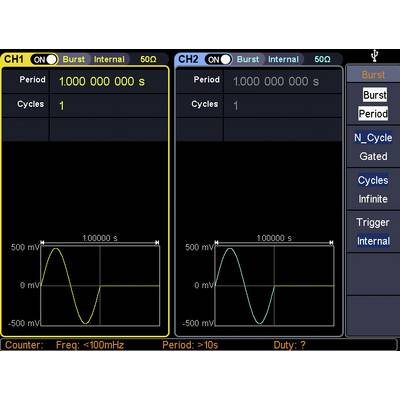

Tvåkanals oscilloskopskärm: Vänster CH1 och höger CH2, båda visar vågformer. Inställningar som 'Burst', 'Period' och 'Cycles' synliga.

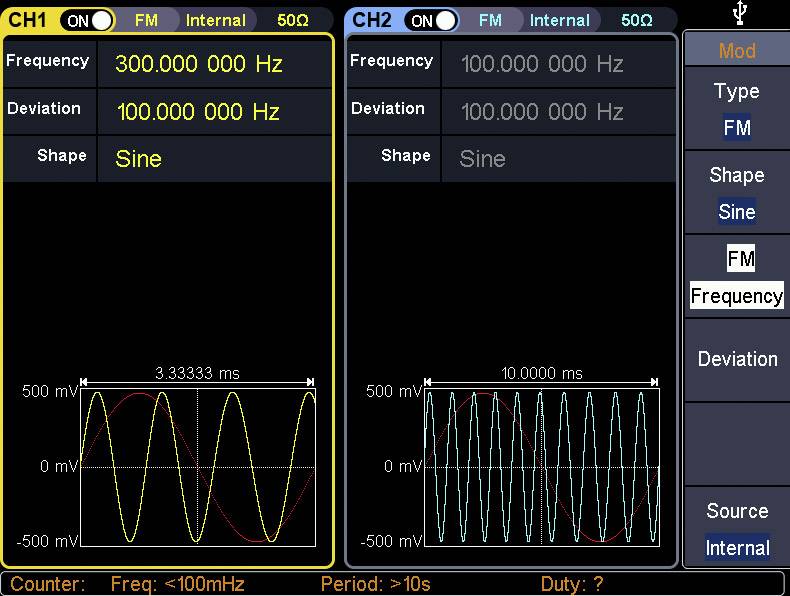

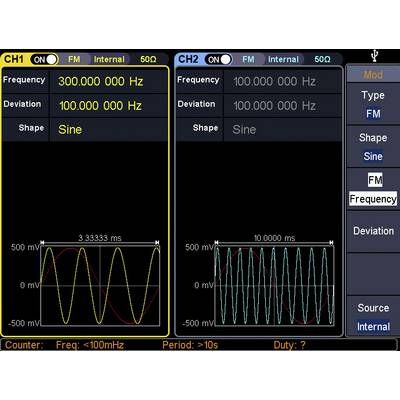

'Två oscilloskopskärmar med kanalerna CH1 och CH2. Båda visar sinusvågor. CH1: 300 kHz, CH2: 100 kHz. Avvikelse, Form: Sinus.'

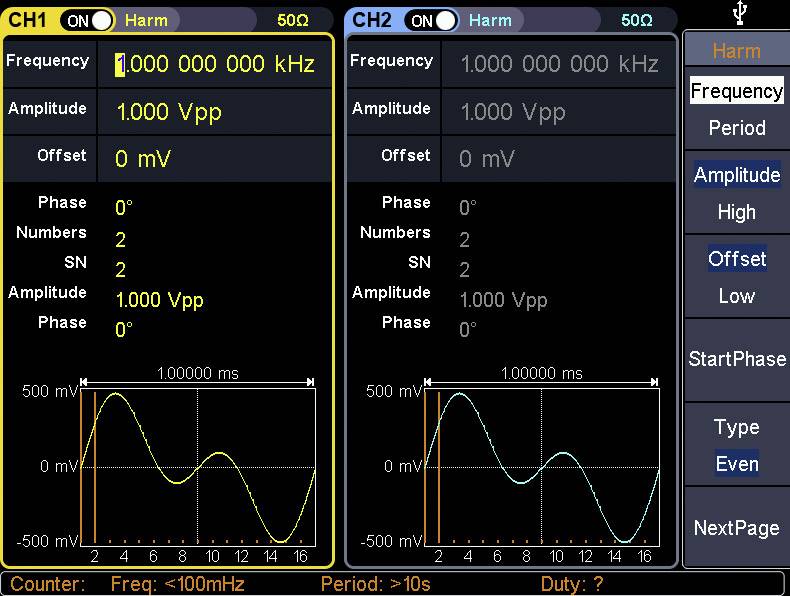

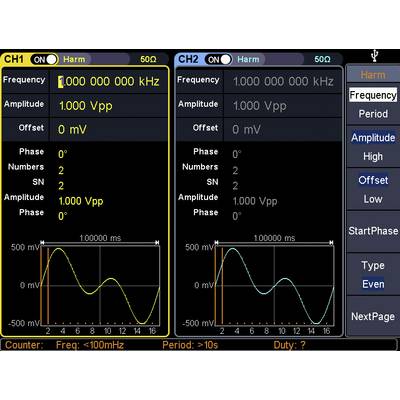

Oscilloskopskärm: Två kanaler CH1 och CH2 visar frekvens 1 kHz, amplitud 1 Vpp, offset 0 mV, med harmoniska signaler och diagram.

1/16

Vår tjänst för dig

Snabb leverans tis. 7 jul.

9 Styck

Antal

Styck

Toal (16 872,00 kr / stycken)

16 872,00 kr

exkl. moms

Fri frakt

Endast 9 Styck kvar på lager

Rapportera juridiska problem

Höjdpunkter & detaljer

FG-32502T 250 MHz tvåkanals godtycklig signalgenerator med touchscreen

250 MHz
Två kanaler
Vertikal 14-bitars upplösning
1,25 GS/s avkänningshastighet, 1 μHz frekvensupplösning
Valfria signallängder upp till 1 m
20.32 cm (8") LCD-pekskärm 800 x 600
Avancerad DDS-teknik, 250 MHz högfrekvensutgång
Signalutgång: 6 grundsignalformer: Sinus, fyrkant, impuls, ramp, brus och övertoner, 152 inbyggda arbiträra signalformgrupper
Många moduleringsalternativ: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, sweep och burst
Integrerad högexakt frekvensräknare för 100 till 200 MHz
Stöder SCPI

Tekniska specifikationer

Typ av produkt: Funktionsgenerator nätdriven

Frekvens: 1 µHz - 250 MHz

Signal-utgångsformer: Arbiträr
Brus (value.1376413)
Puls
Fyrkant (value.1376410)
Sinus
Triangel (value.1376409)

Frekvensområde sinus: 1 μHz - 250 MHz

Frekvensområde fyrkant: 1 μHz - 50 MHz

Visning: LCD

Frekvensområde trekant: 1 μHz - 5 MHz

Frekvensområde ARB: 1 μHz - 50 MHz

: (ej certifierad kalibrering)

Mått.: (B x H) 340 mm x 177 mm

Vikt: 2.5 kg

Antal kanaler: 2 kanaler

Frekvens (max.): 250 MHz

Frekvens min.: 1 µHz

Egenskaper: Modulering

Mätningskategori: CAT II

Bredd: 340 mm

Höjd: 177 mm

Gränssnitt: USB-Host
USB-enhet
LAN

Spänningsförsörjning: nätdriven
230 V/AC

Typ: FG-32502T

Plastfri förpackning: Plastfri förpackning

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2104622 VOLTCRAFT FG-32502T Funktionsgenerator nätdriven 1 µHz - 250 MHz 2 kanaler Arbiträr, Brus (value.1376413), Puls, Fyrkant

Information

Information 2104622 VOLTCRAFT FG-32502T Funktionsgenerator nätdriven 1 µHz - 250 MHz 2 kanaler Arbiträr, Brus (value.1376413), Puls, Fyrkant

Deklaration om överensstämmelse

Deklaration om överensstämmelse 2104622 VOLTCRAFT FG-32502T Funktionsgenerator nätdriven 1 µHz - 250 MHz 2 kanaler Arbiträr, Brus (value.1376413), Puls, Fyrkant

Villkor för garanti

Villkor för garanti 2104622 VOLTCRAFT FG-32502T Funktionsgenerator nätdriven 1 µHz - 250 MHz 2 kanaler Arbiträr, Brus (value.1376413), Puls, Fyrkant

Beskrivning

Tvåkanals godtycklig funktionsgenerator FG-30000T med pekskärm.

Denna valfria funktionsgenerator producerar tack vare sin digitala signalgenerering (DDS-teknik) stabila, exakta och rena utgångssignaler med en bandbredd på 80 MHz, en realtidssampling på 1,25 GS/s (max.) och en frekvensupplösning på 1 μHz.

Generatorn behärskar 6 grundläggande signalgrupper (sinus, fyrkant, ramp, brus och övertoner) samt 152 inbyggda arbiträrsignaler (1 μHz - 50 MHz) med en vertikal upplösning på 14 bitar. Dessutom erbjuder den många moduleringsalternativ, bland annat AM, FM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, sweep och burst.

Alla signalparametrar och inställningar visas på en 8" (20.32cm) stor TFT-LCD-pekskärm med 800 x 600 via en användarvänlig, grafisk yta.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

6 grundsignalformer: Sinus, fyrkant, impuls, ramp, brus och övertoner, 152 inbyggda arbiträra signalformgrupper
många moduleringsalternativ: AM, FM, PM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, sweep, burst
frekvensområde: 100 - 200 MHz
upplösning av frekvensräknaren: 7 siffror
längd: 2 punkter till 1 Mpts
kommunikationsgränssnitt: USB-värd, USB-enhet, LAN
ingång: Räknare, extern modulering, extern trigger, extern referenstakt
