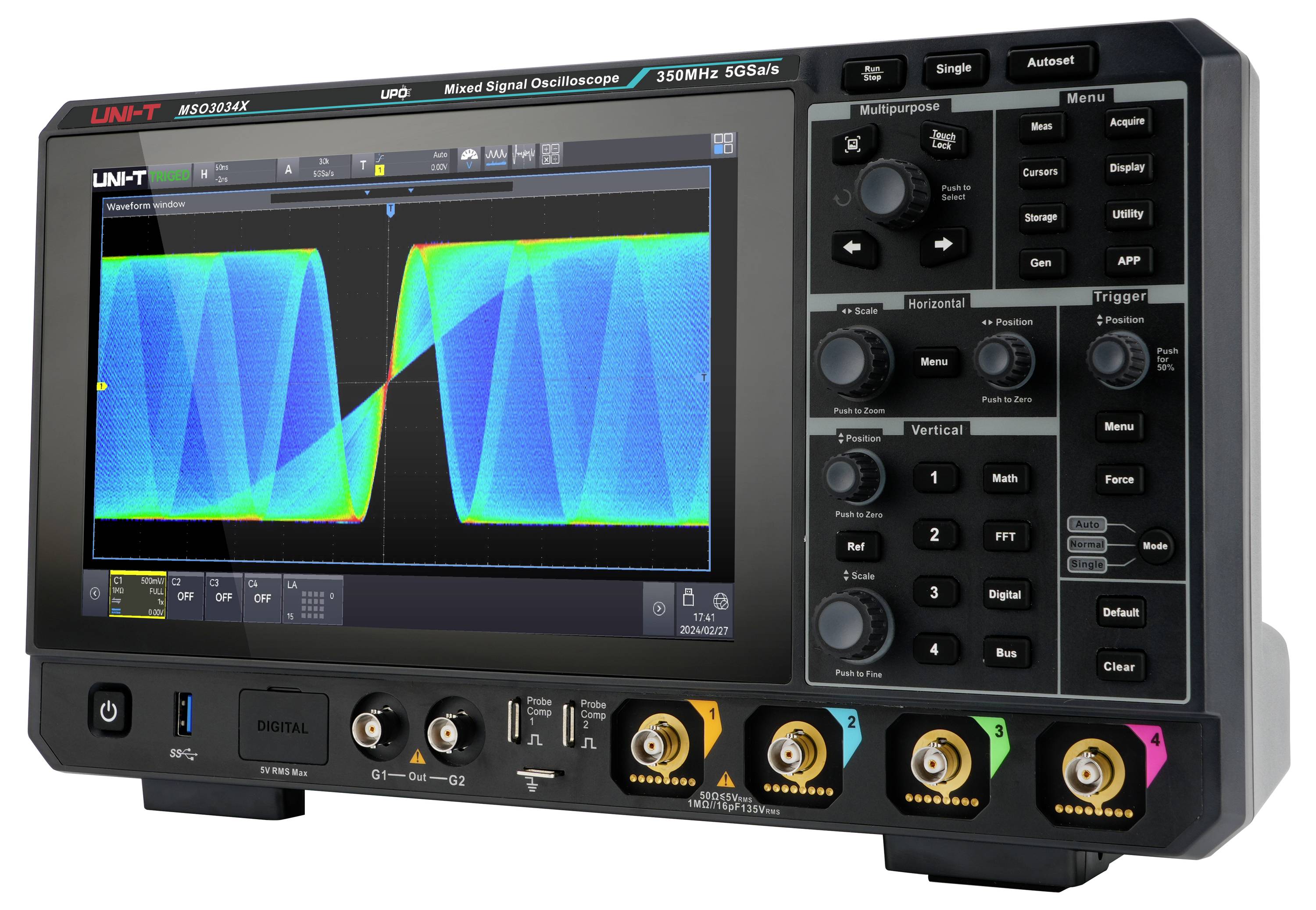

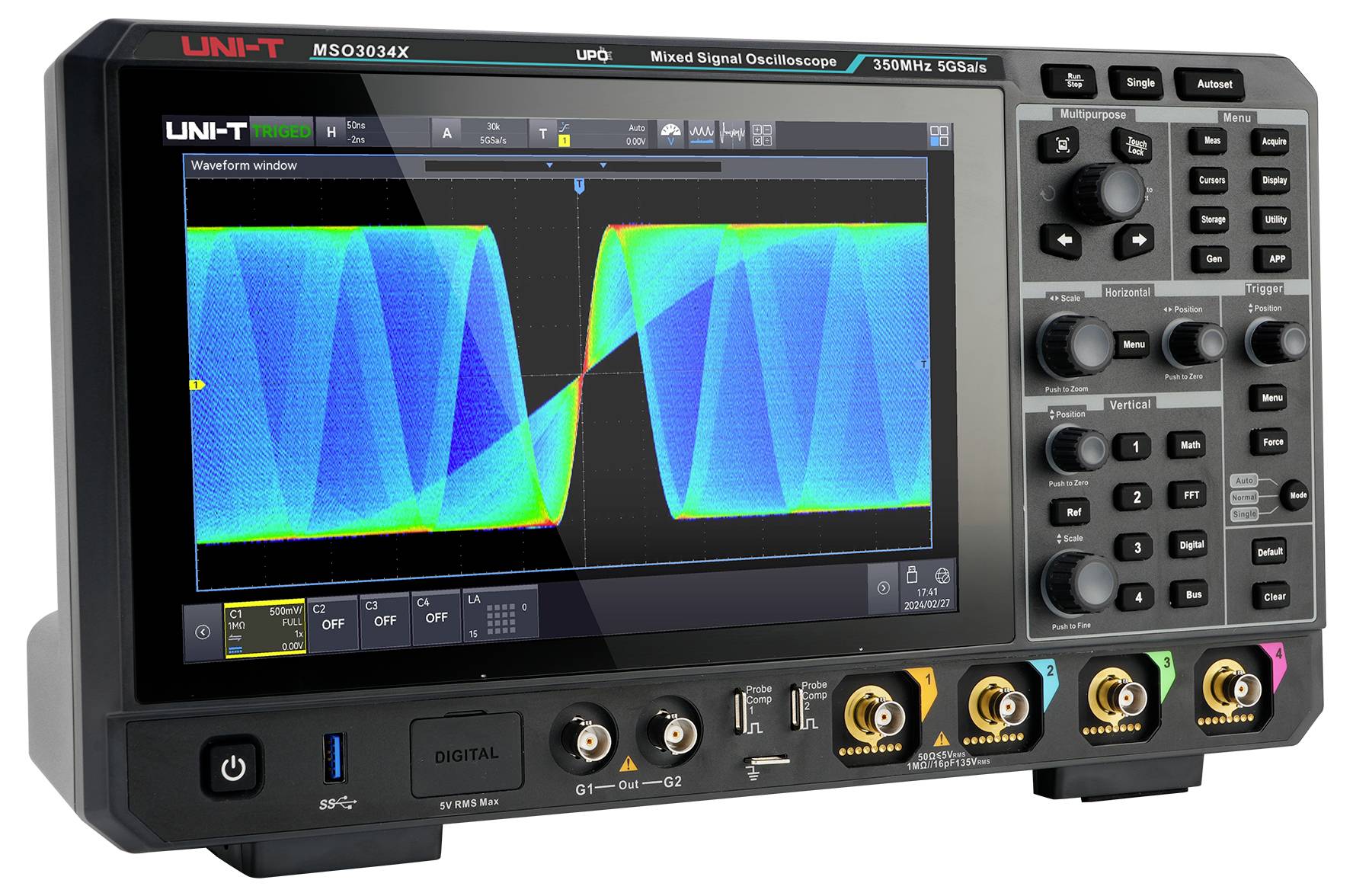

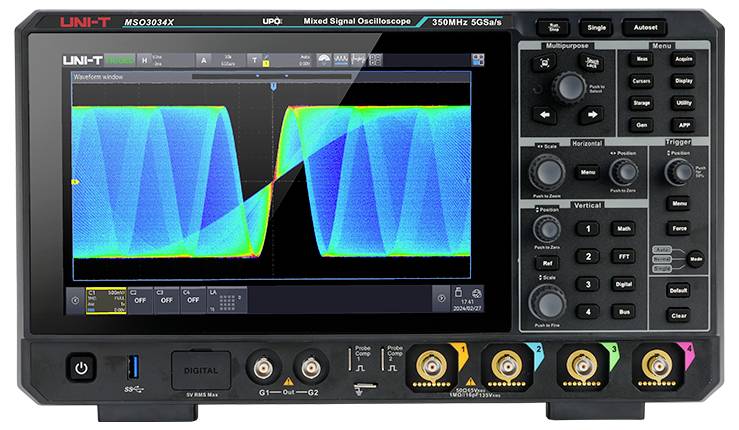

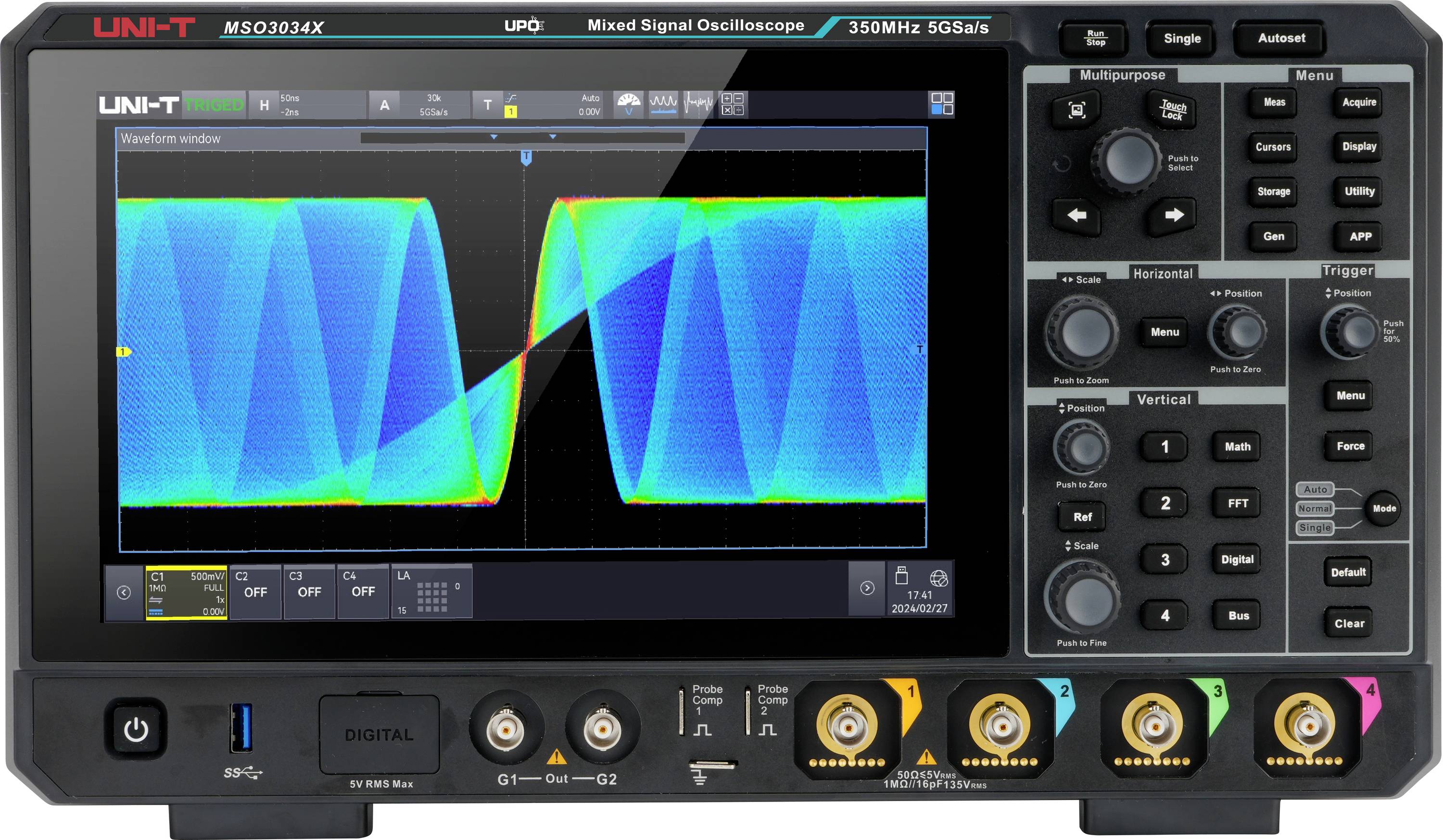

Uni-T MSO3034X Digitalt oscilloskop 350 MHz 5 GSa/s 500 Mpts Mixed-Signal (MSO) 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
3 Styck
Antal
Toal (27 432,00 kr / stycken)
27 432,00 kr
exkl. moms
Fri frakt
Endast 3 Styck kvar på lager
Höjdpunkter & detaljer
UNI-T MSO3034X digitalt oscilloskop 350 MHz 4+16kanal MSO ready 5GSA/s 500 Mpts2.000.000 wfms/s 10,1 tums kapacitiv pekskärm digital lagring (DSO)
- • Bandbredd: 350 MHz
- - Analoga kanaler: 4
- Avsökningshastighet i realtid 5 GSA/s
- - Max. minneskapacitet: 500 Mpts
- Waveform-registreringshastighet: 2.000.000 wfms/s (sekvensmodus)
- - Digitala kanaler 16
- - Display: 10,1 -tums kapacitiv pekskärm med rörelsestyrning
- - Anslutning: Inbyggd webbserver för fjärrstyrning
Tekniska specifikationer
- Typ av produkt
Digitalt oscilloskop
- Bandbredd
350 MHz
- Samplingsfrekvens / kanal
5 GSa/s
- Bildskärmsformat
10 tum
- Oscilloskop - specifikationer
Mixed-Signal (MSO)
- Antal analoga ingångar max.
4
(ej certifierad kalibrering)
- Antal digitala ingångar max.
16
- Minnesdjup / kanal
500 Mpts
- Typ
MSO3034X
Dokument & nedladdningar
Datablad
Datablad 3399968 Uni-T MSO3034X Digitalt oscilloskop 350 MHz 5 GSa/s 500 Mpts Mixed-Signal (MSO) 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3399968 Uni-T MSO3034X Digitalt oscilloskop 350 MHz 5 GSa/s 500 Mpts Mixed-Signal (MSO) 1 st
Bruks- och säkerhetsanvisning 3399968 Uni-T MSO3034X Digitalt oscilloskop 350 MHz 5 GSa/s 500 Mpts Mixed-Signal (MSO) 1 st
Bruks- och säkerhetsanvisning 3399968 Uni-T MSO3034X Digitalt oscilloskop 350 MHz 5 GSa/s 500 Mpts Mixed-Signal (MSO) 1 st
Beskrivning
UNI-T MSO3034X mixed-signal-oscilloskop ger en maximal avsökningshastighet på 5 GSA/s och ett minnesdjup på upp till 500 Mpts. Tack vare den exklusiva Ultra fosfor 3.0-tekniken når den en Waveform-detekteringshastighet på 2.000.000 wfms/s och stöder 12 utökade trigger- och seriella bussdekorationsprotokoll. Utrustad med en 10,1-tums kapacitiv pekskärm med rörelsestyrning och en inbyggd webbserver för fjärrstyrning, är detta oscilloskop perfekt ideal för användning i Embedded-system, bilelektronik och flyg- och rymdindustrin.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- 9-i-1-integration: Kombinerar oscilloskop, logikanalysator, vågformgenerator, spektrumanalysator och mer för maximal mångsidighet.
- - Ultra fosfor 3.0: 8-kanals parallellanalys, upp till 20 GB/s bearbetning och 2.000.000 wfms/s registreringsrate för exakt anomalidentifiering.
- - 54 mätfunktioner: Spännings-, frekvens- och fasmätningar med utökade statistikfunktioner och trendgrafik för djupverkande analyser.
- - Power Analysis 6+: Omfattande nätkvalitets- och effektanalys med PSRR, övertons- och inkopplingsströmmätning samt 12 tester i 2024.
- Spektrumanalysator: Stöder 4M-punkter FFT, samtidig 4-kanals-FFT, vattenfallsdiagram och markörmätning för snabba och exakta frekvensanalyser.
Ingår i leveransen
- - MSO3034X (350 MHz, 5 GSA/s, 4 kanaler) x 1
- - Nätkabel x 1
- USB-kabel x 1
- - Passiva mäthuvuden (350 MHz) x4
- - BNC-BNC-genomgångsledning × 1
- - BNC-krokodilklämmor-kabel (röd & svart) × 1
- - Passiva mäthuvuden x 4
- - Kalibreringscertifikat x 1
- - Flerspråkiga säkerhetsinstruktioner x 1
- Kort bruksanvisning x 1
Tips
Ytterligare modeller
MSO3054X: 500 MHz bandbredd, 4 analoga kanaler, 5 GSA/s samplingshastighet, upp till 500 Mpts minnesdjup, vågformningshastighet på 2.000.000 wfms/s, 16 digitala kanaler och 50 MHz dual Dual-kanalsgenerator.
Programvarualternativ
- MSO3000X-BW3M5T5M: 350 MHz-uppgradering till 500 MHz bandbredd.
- MSO3000X-AWG:dubbel 50 MHz arbiträrsignalgenerator-software-alternativ (inklusive Bode-diagram).
- MSO3000X-PWR: Programvarualternativ effektanalys
- MSO3000X-BND: Alla seriebus-trigger- och avkodningsprogram (inklusive BIL, ljud, MIL-STD, ARINC, manchester).
- MSO3000X-ljud: Audio-seriebus-trigger- och analysprogramalternativ (I2S, LJ, RJ, TDM).
- MSO3000X-MIL1553: Luft- och rymdfartseriebus-trigger- och analysprogramvara (MIL-STD-1553).
- MSO3000X-ARINC429: Flyg- och rymdfartseriebus-trigger- och analysprogramvarualternativ (ARINC 429).
- MSO3000X-Auto: Automotive-seriebus-trigger- och avkodnings-software-alternativ (CAN, CAN-FD, LIN, FlexRay, SENT).
- MSO3000X-MANCH: Seriell buss-trigger och analys från fram till Manchester fram
- MSO3000X-CANFD: Automotive Serial Bus Trigger och analys Software tillval: CAN-FD
- MSO3000X-LIN: Automotive Serial Bus Trigger och analys Software-Option LIN S.A.S.
- MSO3000X-Flex: Automotive Serial Bus Trigger och analys Software-Option installeras på grundval av FlexRay
- MSO3000X-SENT: Automotive Sensor Bus Trigger och analys Software-Option (Sent Analysis)
