Uni-T UTG2122X Funktionsgenerator nätdriven 120 Hz (max) 2 kanaler Arbiträr, Fyrkant (value.1376410), Puls, Ramp, Brus (

Mätinstrument med två kanaler som visar sinuskurvor. Uppe till vänster 'UNI-T UTG2122X'. Manöverknappar och displayer är synliga.
Baksidan av en elektronisk enhet med anslutningar och fläkt; visar platser för 10 MHz in- och utgångar, nätanslutning och Ethernet.
Ett digitalt oscilloskop med färgdisplay visar två vågformer i olika kanaler. Manöverdon och anslutningar är synliga.
Ett digitalt oscilloskop visar två kurvor på en färgdisplay. Kontroller och anslutningar syns till höger.
Skärmbild av ett spektrumanalysatorer som visar en signal vid 60 MHz med -80 dB. Inställningar och markeringsalternativ på höger sida.

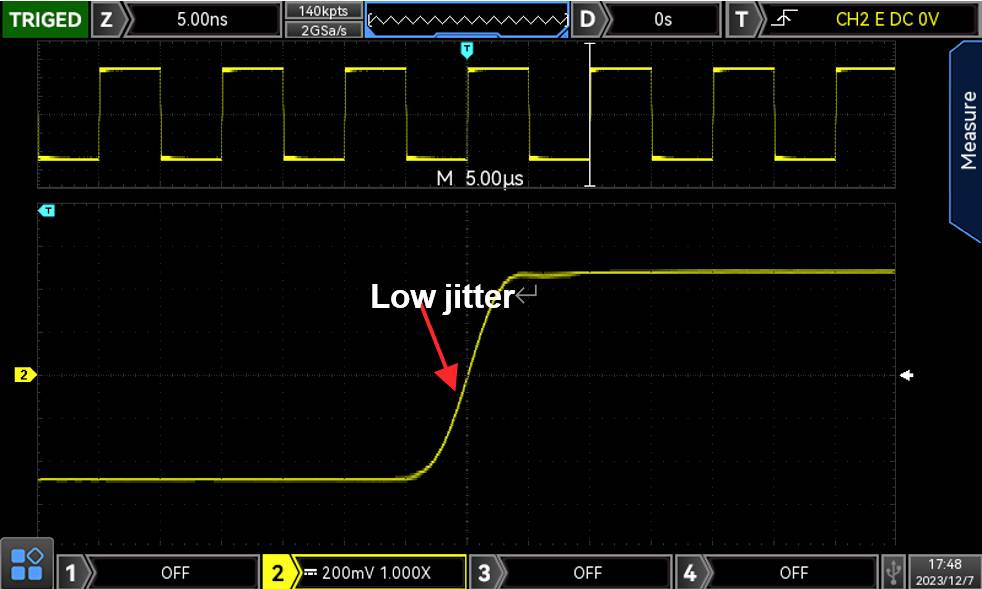

Oscilloskop-displayen visar en signal med låg jitter vid stigningen i 5,00 µs-steg. Rektangelsignal med låg förvrängning.

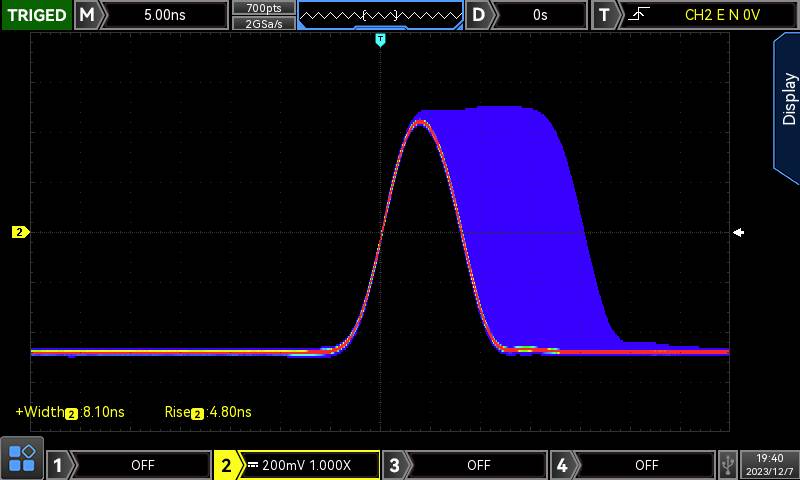

Oscilloskopbild med rektangelsignal. Vertikal spänning, horisontell tid. Signal stiger snabbt, når platå, sjunker sedan.
1/7
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans mån 9 nov.
9 Styck
Antal
Toal (10 632,00 kr / stycken)
10 632,00 kr
prav.tax.untaxed exkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
Endast 9 Styck kvar på lager
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Funktionsgenerator

  • Max Utgångsfrekvens 120 MHz
  • - Avsökningshastighet 625 MSA/s.
  • - Vertikal upplösning 16 bitar
  • - 2 kanaler
  • - Arbiträrvågformslängd: 64 Mpts
  • 4,3 tums TFT-LCD

Tekniska specifikationer

Typ av produkt

Funktionsgenerator nätdriven

Frekvens

120 Hz (max)

Signal-utgångsformer

Arbiträr

Fyrkant (value.1376410)

Puls

Ramp

Brus (value.1376413)

Frekvensområde sinus

1 μHz bis 120 MHz

Frekvensområde fyrkant

1 μHz bis 50 MHz

Visning

Pekskärm

Frekvensområde ARB

120 MHz

(ej certifierad kalibrering)

Intern modulation

2 MHz till 1 MHz

Mått.

(B x H) 215 mm x 103 mm

Vikt

2.5 kg

Antal kanaler

2 kanaler

Frekvens (max.)

120 Hz

Egenskaper

Modulering

Bredd

215 mm

Höjd

103 mm

Spänningsförsörjning

nätdriven

Typ

UTG2122X

Dokument & nedladdningar

Datablad

Datablad 3400013 Uni-T UTG2122X Funktionsgenerator nätdriven 120 Hz (max) 2 kanaler Arbiträr, Fyrkant (value.1376410), Puls, Ramp, Brus (

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3400013 Uni-T UTG2122X Funktionsgenerator nätdriven 120 Hz (max) 2 kanaler Arbiträr, Fyrkant (value.1376410), Puls, Ramp, Brus (

Bruks- och säkerhetsanvisning 3400013 Uni-T UTG2122X Funktionsgenerator nätdriven 120 Hz (max) 2 kanaler Arbiträr, Fyrkant (value.1376410), Puls, Ramp, Brus (

Bruks- och säkerhetsanvisning 3400013 Uni-T UTG2122X Funktionsgenerator nätdriven 120 Hz (max) 2 kanaler Arbiträr, Fyrkant (value.1376410), Puls, Ramp, Brus (

Beskrivning

UTG2122X är en funktions-/arbiträrvågformsgenerator som baseras på Direct Digital Synthesis (DDS) -teknik och en exakt och stabil frekvensutmatning med en upplösning på upp till 1 μHz. Den har en maximal utgångsfrekvens på 120 MHz, en avkänningshastighet på 625 MSA/s och en 16-bitars upplösning för exakt signalgenerering. Med 2 kanaler, en 64 Mpts arbiträrvågformslängd och en 4,3" TFT-LCD-pekskärm ger UTG2122X ett intuitivt användargränssnitt och en utmärkt signalkvalitet, ideal för tester och inlärningsapplikationer.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

  • - 4,3 tums pekskärm: En högupplöst 4,3-tums skärm med touch-styrning för snabbare och bekvämare styrning av enheten.
  • - Motsvarande effekt på båda kanalerna: Högutgång med stor amplitud - båda kanalerna har en fullständig amplitud på 20 Vpp vid frekvenser upp till 20 MHz.
  • – Låg distorsion: Enastående harmonisk distorsion med ett störningsfri dynamikområde på -80 dBc.
  • – Lågt jitter: Avancerad digital scanning ger en stabil och exakt signal.
  • - Snabb kantstyrning: Den nya generationen högprecisa, breda dynamiska pulsvågor ger en minimal pulsbredd på 8 ns. Pulsbredden är lätt att ställa in med en minimal stegbredd på 100 hk och möjliggör generering av högre övertoner.
  • - Högt signal/brus-förhållande (SNR): En liten signalöverlagring med en stor DC-komponent minskar utbrus och ökar signal/brus-förhållandet (SNR). (CH1-signalen i bilden skapas av UTG2000X-serien.)
  • - Många moduleringslägen: Stöd för 15 moduleringstyper, inklusive AM, FM, PM, DSB-DG66:DG70AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM OCH PWM.
  • Kanalsammanföring: Signaler kan kombineras med SUM-funktion eller kanalstackning för att skapa inställningsbara SNR-signaler och Dual-ton multifrekvens signaler.
  • - Arbiträrmedlarredigerare: Arbiträrvågsredigatorn gör det möjligt att skapa individuella vågformer genom att infoga standardvågor eller fritt rita.

Ingår i leveransen

  • - UTG2122X (2CH, 120 MHz)
  • - Nätkabel × 1
  • USB-kabel × 1
  • BNC-BNC-kabel × 1
  • - BNC-kabel med röda och svarta krokodilklämmor x 1
  • - Flerspråkiga säkerhetsinstruktioner
  • - Kortfattad bruksanvisning
  • - Kalibreringscertifikat

Tips

Ytterligare modeller
- UTG2082X: 80 MHz utgångsfrekvens, 625 MSA/s samplingshastighet, 16-bitars upplösning, 2 kanaler, 64 Mpts arbiträrvågformslängd, 4,3" TFT-LCD-pekskärm.
- UTG2062X: 60 MHz utgångsfrekvens, 625 MSA/s samplingshastighet, 16-bitars upplösning, 2 kanaler, 64 Mpts arbiträrvågformslängd, 4,3" TFT-LCD-pekskärm.
