Uni-T UTS3015T+ Spektrumanalysator 1.5 GHz Tracking Generator

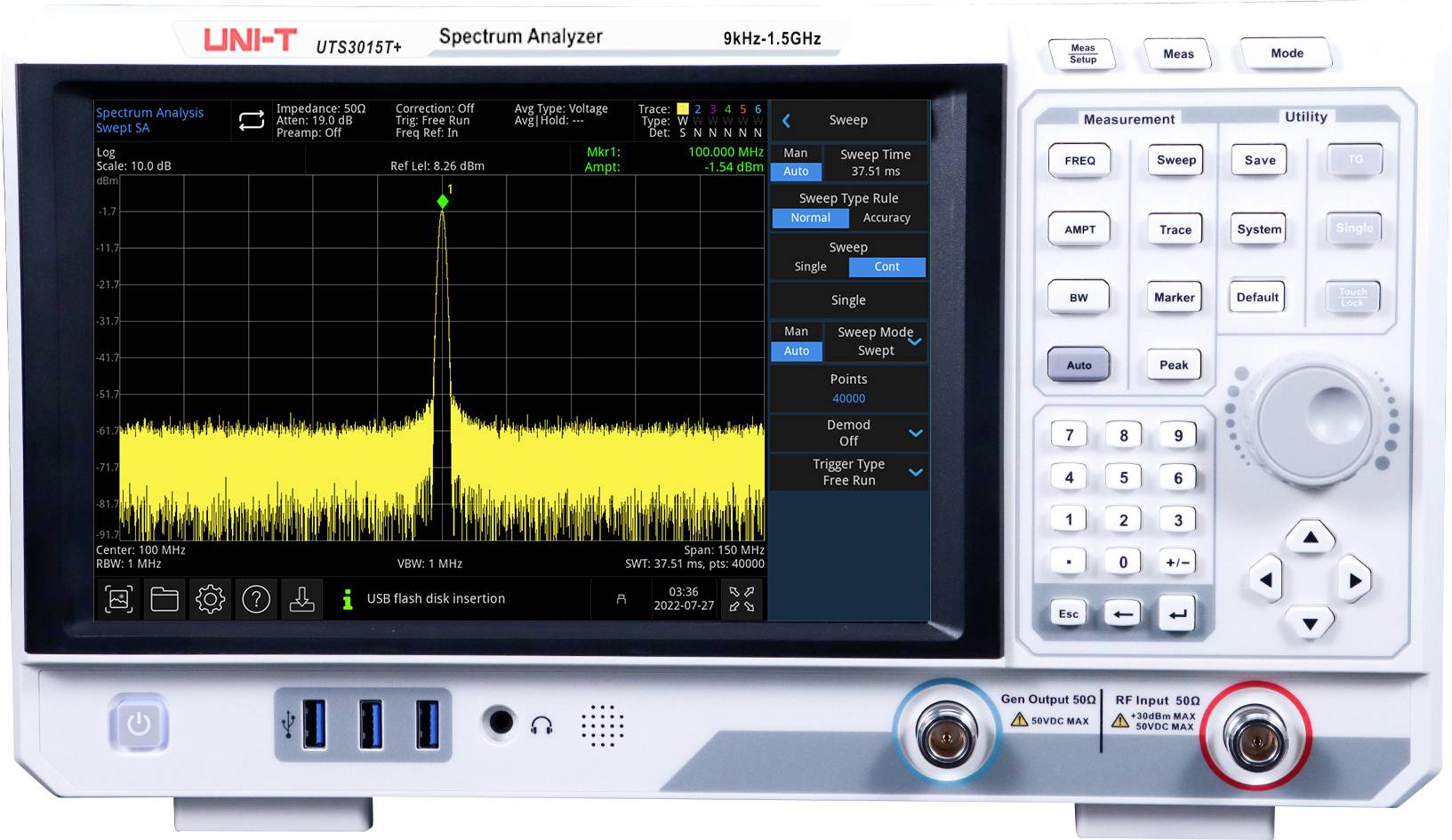

Spektrumanalysator som visar en graf med en framträdande gul topp i mitten, omgiven av kontrolknappar och mätinställningar.

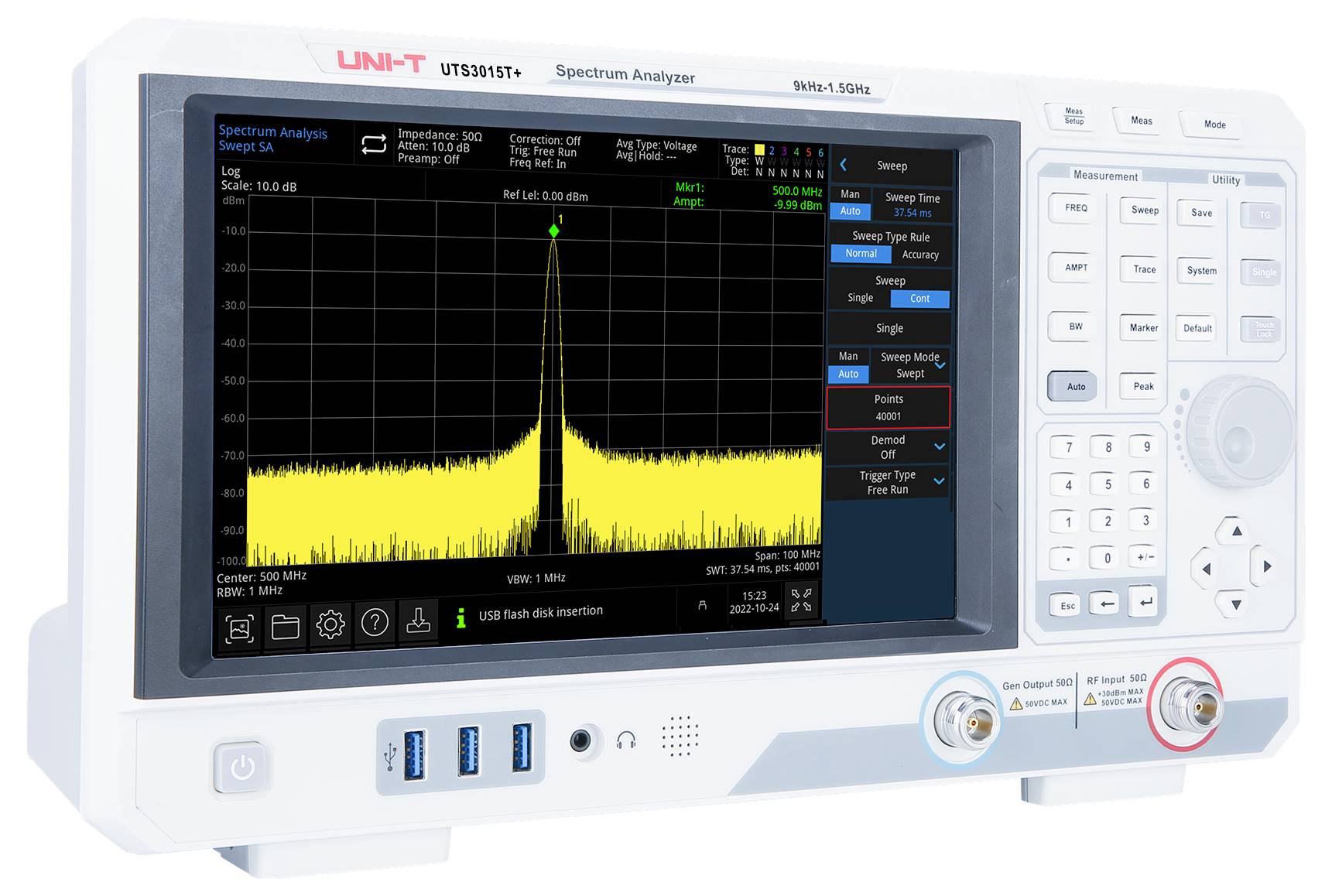

'Spektrumanalysatorns display som visar en frekvenssvepning, med en framträdande topp i mitten, omgiven av olika kontrolknappar.'

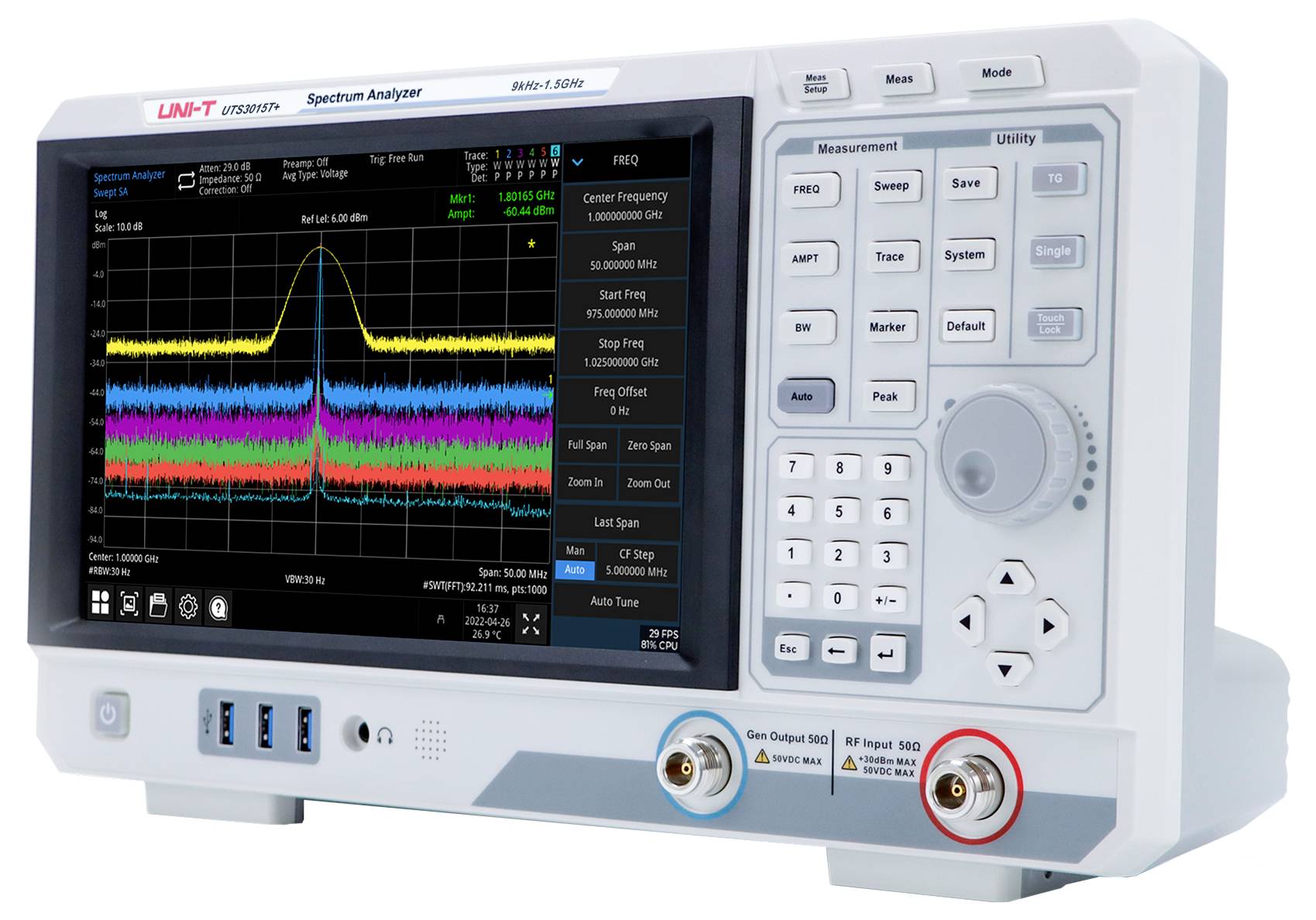

Spektrumanalysator som visar frekvuensspektrum med flera färgade vågformer, olika kontrollknappar för mätningsjusteringar.

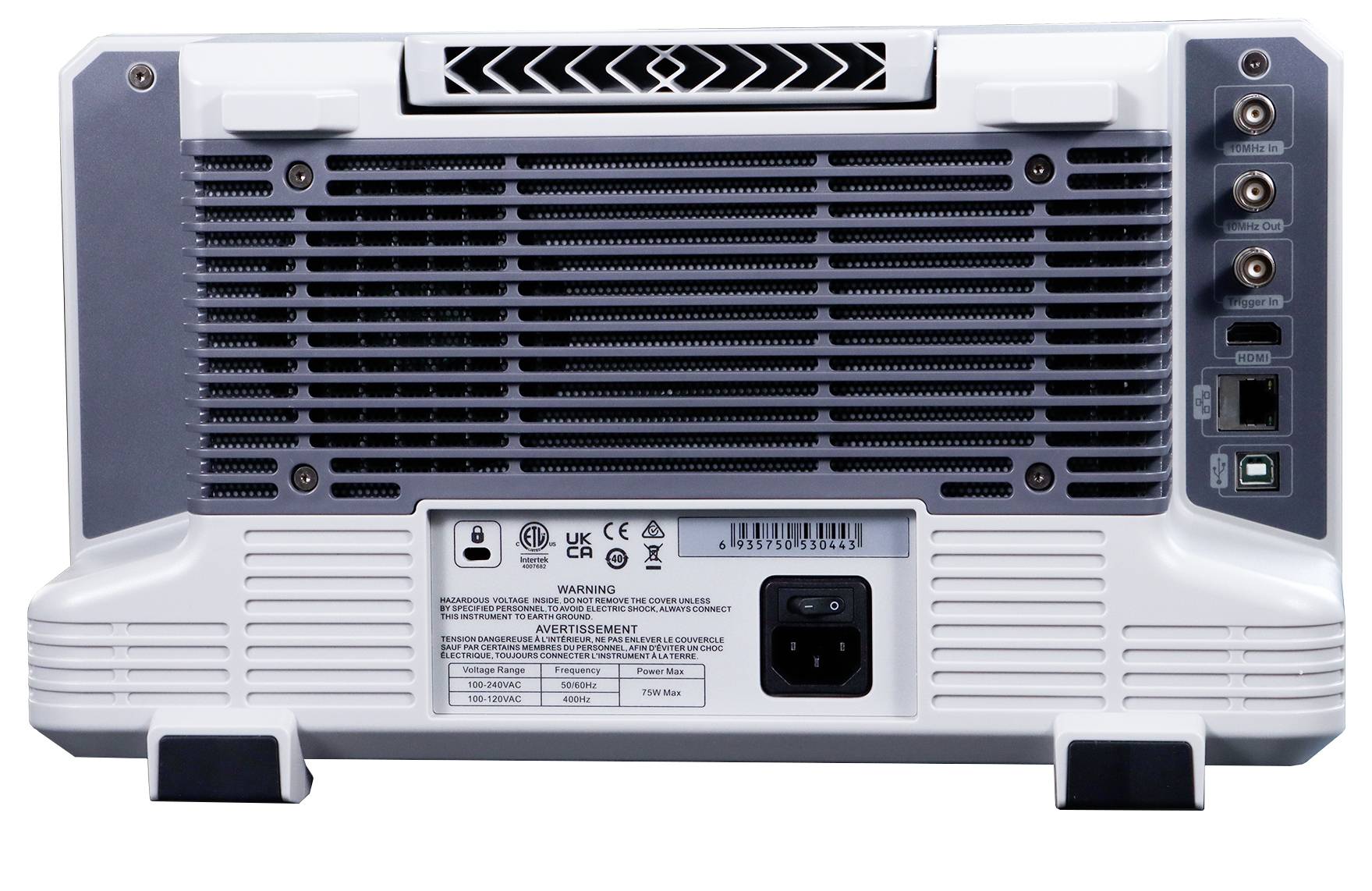

Bakifrån vy av en vit elektronisk enhet med flera ventiler, portar och en strömuttag. Etiketten visar säkerhetscertifieringar och varningar.

1/4

Datablad (PDF)

Leverans tis. 13 okt.

5 Styck

Antal

Styck

Toal (13 272,00 kr / stycken)

13 272,00 kr

exkl. moms

Fri frakt

Endast 5 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Spektrumanalysator

Frekvensområde: 9 kHz / 1,5 GHz
RBW: 1 Hz – 1 MHz
Fasbrus: -98 dBc/Hz @ 10 kHz
DANL: –161 dBm
Tracking-generator: Standard
Reflection Measurement: Standard (med tillbehör: Ut-RB60)
Skanningspunkter: 10.001
10,1-tums TFT-LCD (pekskärm)

Tekniska specifikationer

4 spår tillgängliga

Typ av produkt: Spektrumanalysator

Bandbredd: 1.5 GHz

Antal analoga ingångar max.: 1

Ingångar: RF-ingång

Utgångsnivå: -100 - 30 dBm

Mått.: (B x H) 378 mm x 218 mm

Vikt: 4.55 kg

Antal digitala ingångar max.: 1

Oscilloskop - specifikationer: Tracking Generator

Bredd: 378 mm

Höjd: 218 mm

Gränssnitt: USB-enhet
USB-Host
LAN
HDMI

Dokument & nedladdningar

Datablad

Datablad 3532378 Uni-T UTS3015T+ Spektrumanalysator 1.5 GHz Tracking Generator

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3532378 Uni-T UTS3015T+ Spektrumanalysator 1.5 GHz Tracking Generator

Beskrivning

UTTS3015T+ är en mångsidig spektrumanalysator med ett frekvensområde på 9 kHz till 1,5 GHz. Utrustad med digital mellanfrekvensteknik (IF) och en hög Sweep-upplösning med upp till 10.001 mätpunkter, ger den exakta frekvensområdessalanalyser för utveckling, produktion och utbildning. Tack vare 10,1-tums kapacitiv pekskärm, utmärkt känslighet upp till -35 161 dBm DANL och omfattande analysfunktioner är UTS3015T+ perfekt ideal för uppgifter som EMC-förhandskontroller, funktions- och slutkontroller vid elektroniktillverkning samt RF-utbildning och trådlösa kommunikationsmätningar.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Frekvensmätområde 9 kHz till 1,5 GHz (beroende på modell)
Visning/brusnivå (Danl) upp till –161 dBm (standard)
Fasbrus: Mindre än -98 dBc/Hz @ 10 kHz offset (standard)
Amplitudexakthet: Mindre än 0,7 dB
Skanningspunkter: Upp till 10.001
RBW (min.) 1 Hz
10,1-tums kapacitiv HD-pekskärm (1280 x 800)
USB- och LAN-gränssnitt, SCPI-protokollstöd
Tracking-Generator-utgång (standard)
Avancerade enknapps-mätfunktioner (tillval)
Preliminär bedömning av EMI (frivilligt)
Analog demomoduleringsanalys (tillval)

Ingår i leveransen

1x UTS3015T+ (spektrumanalysator, 9 kHz-1,5 GHz)
1x nätkabel
1 x USB 2.0 skrivarkabel, 1,5 m, USB A-B.
1 x immedel, 3 g.
1x kalibreringscertifikat.
1x säkerhetsanvisning (flerspråkig)
1x bruksanvisning för snabbstart (engelska)

Tips

Extra tillägg

EMI-1000-EMI: EMI-PROGRAMVARA

UTT1000-AMK: Utökade mätfunktioner

UTTs1000-AMA: Tillval för analog demodulationsmätning

Ytterligare modeller

UTS3084T+ - spektrumanalysator med ett frekvensområde på 9 kHz till 8,4 GHz, 1 Hz till 3 MHz RBW, ett enastående fasbrus från -98 dBc/Hz @ 10 kHz, en känslighet på upp till –161 dBm och en 10,1 tums kapacitiv pekskärm.

UTS3036T+ - spektrumanalysator med ett frekvensområde på 9 kHz till 3,6 GHz, 1 Hz till 3 MHz RBW, en fasbrus på –98 dBc/Hz @ 10 kHz, en känslighet på –161 dBm och en 10,1 tums kapacitiv TFT-display.

UTS3032T+ - spektrumanalysator med ett frekvensområde på 9 kHz till 3,2 GHz, 1 Hz till 1 MHz RBW, ett fasbrus på -98 dBc/Hz @ 10 kHz, en känslighet på -161 dBm och en stor 10,1 tums kapacitiv pekskärm.
