Rigol DSA815-TG (ej certifierad kalibrering)

Spektrumanalysatorn Rigol DSA 815 visar en frekvensanalys på displayen med en topptabell och styrknappar till höger.

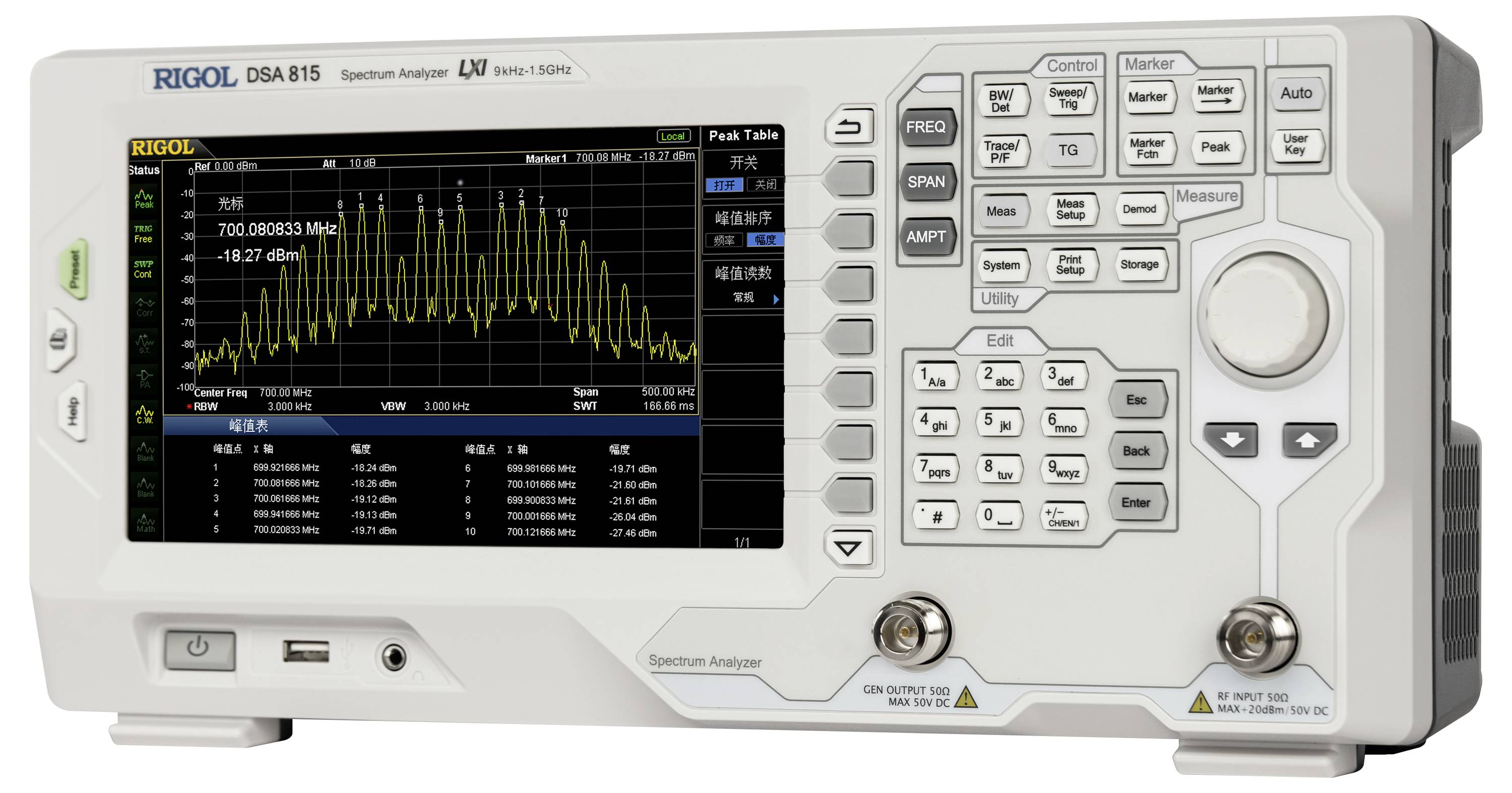

En spektrumanalysator med en digital skärm visar en frekvensanalys med toppvärden. Manöverdon finns till höger.

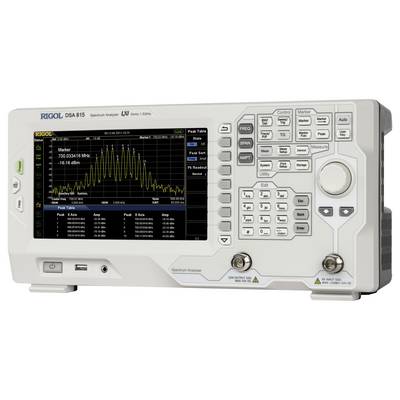

Spektrumanalysator med digitalt display visar frekvensanalys. Många knappar och en stor skärm med grafisk visning.

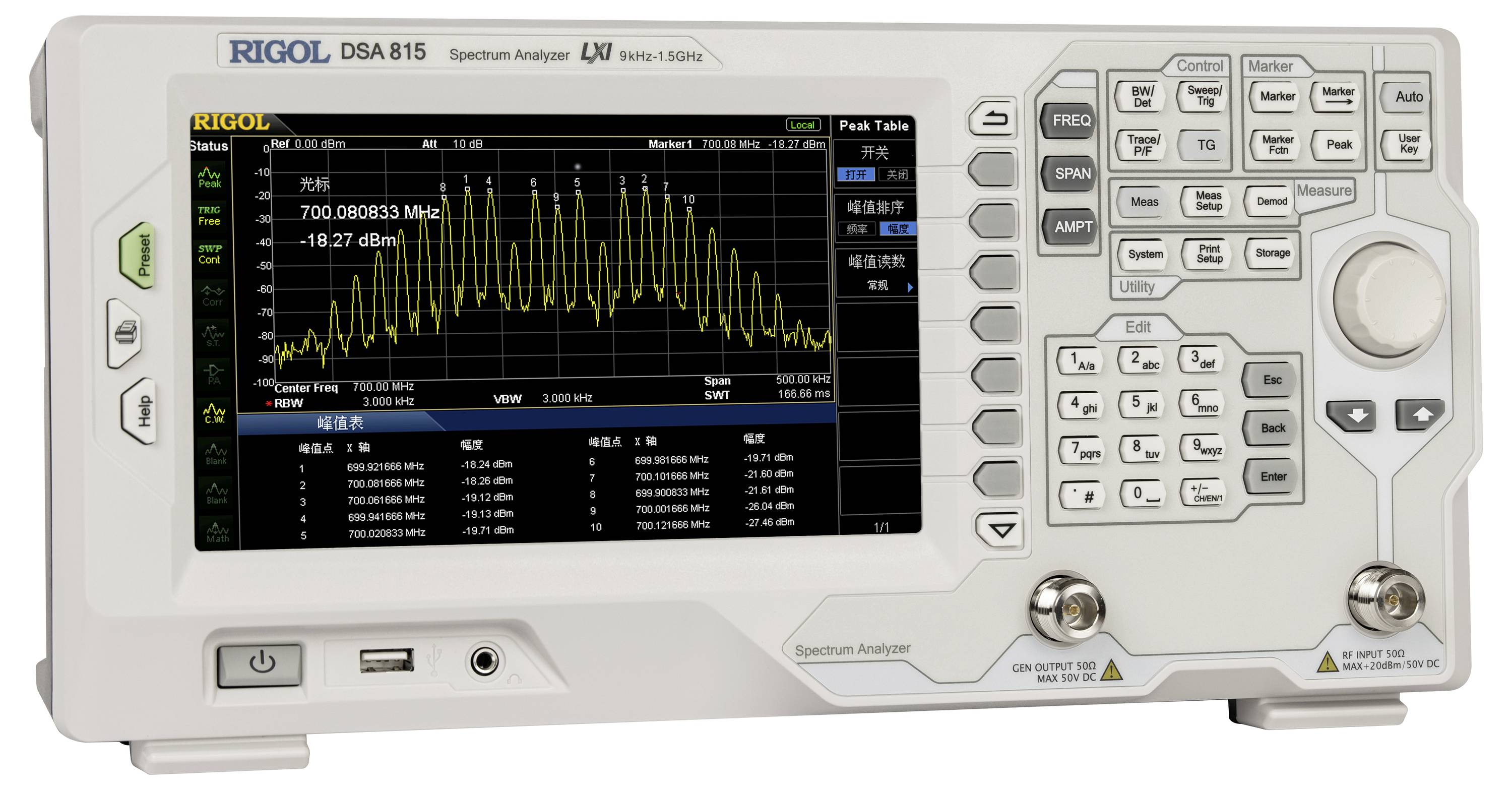

En spektrumanalysator visar ett gult frekvensspektrum på en skärm. Mätvärden: 700,088931 MHz vid -18,27 dBm. Knappar på höger sida.

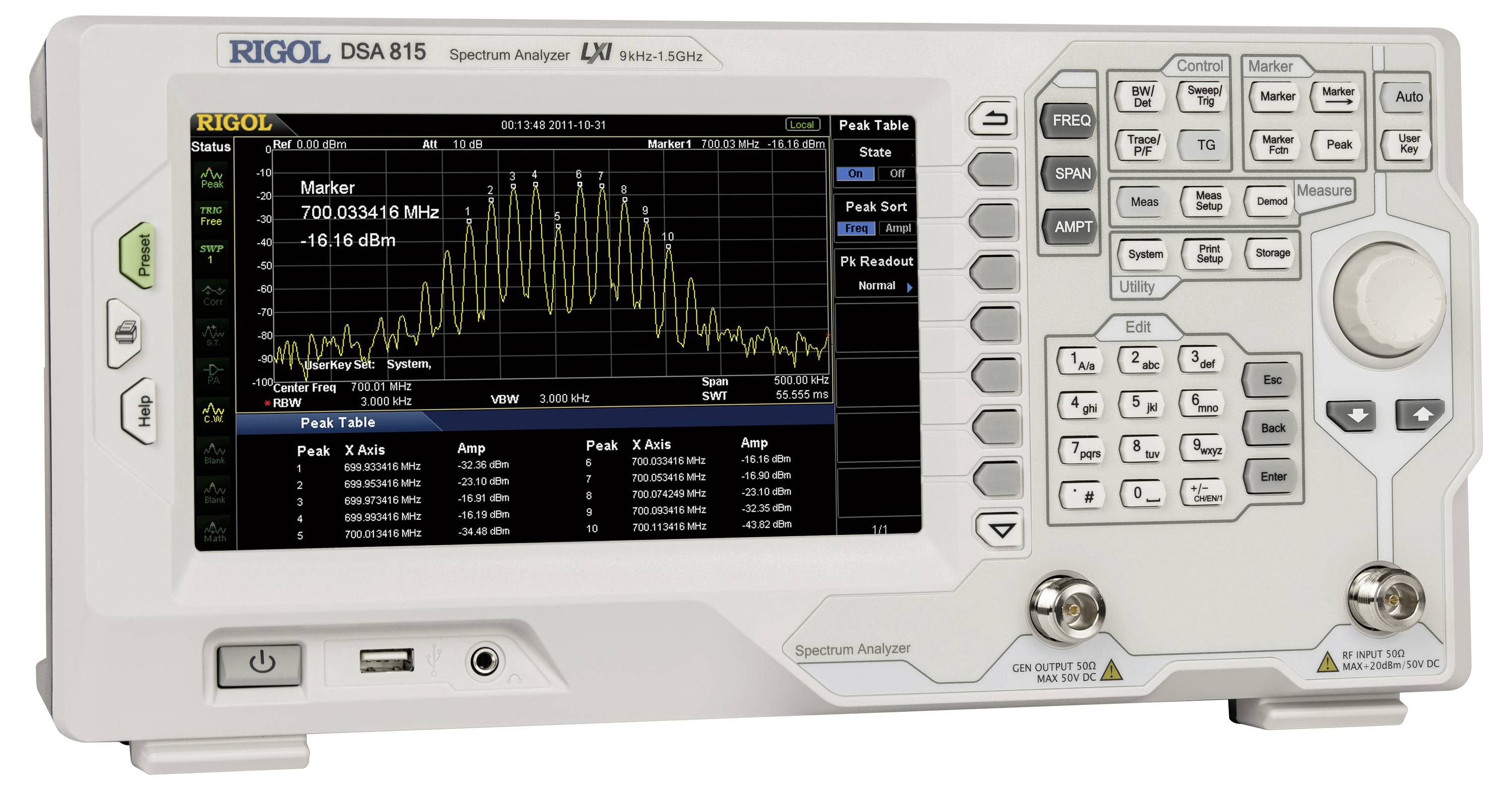

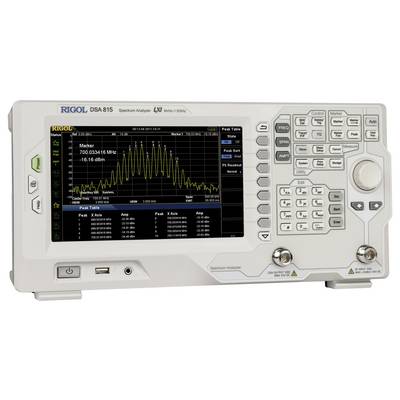

Spektrumanalysator på ett bord, visar en frekvenskurva vid 700 MHz. Kontroller och skärm med flera displayfunktioner synliga.

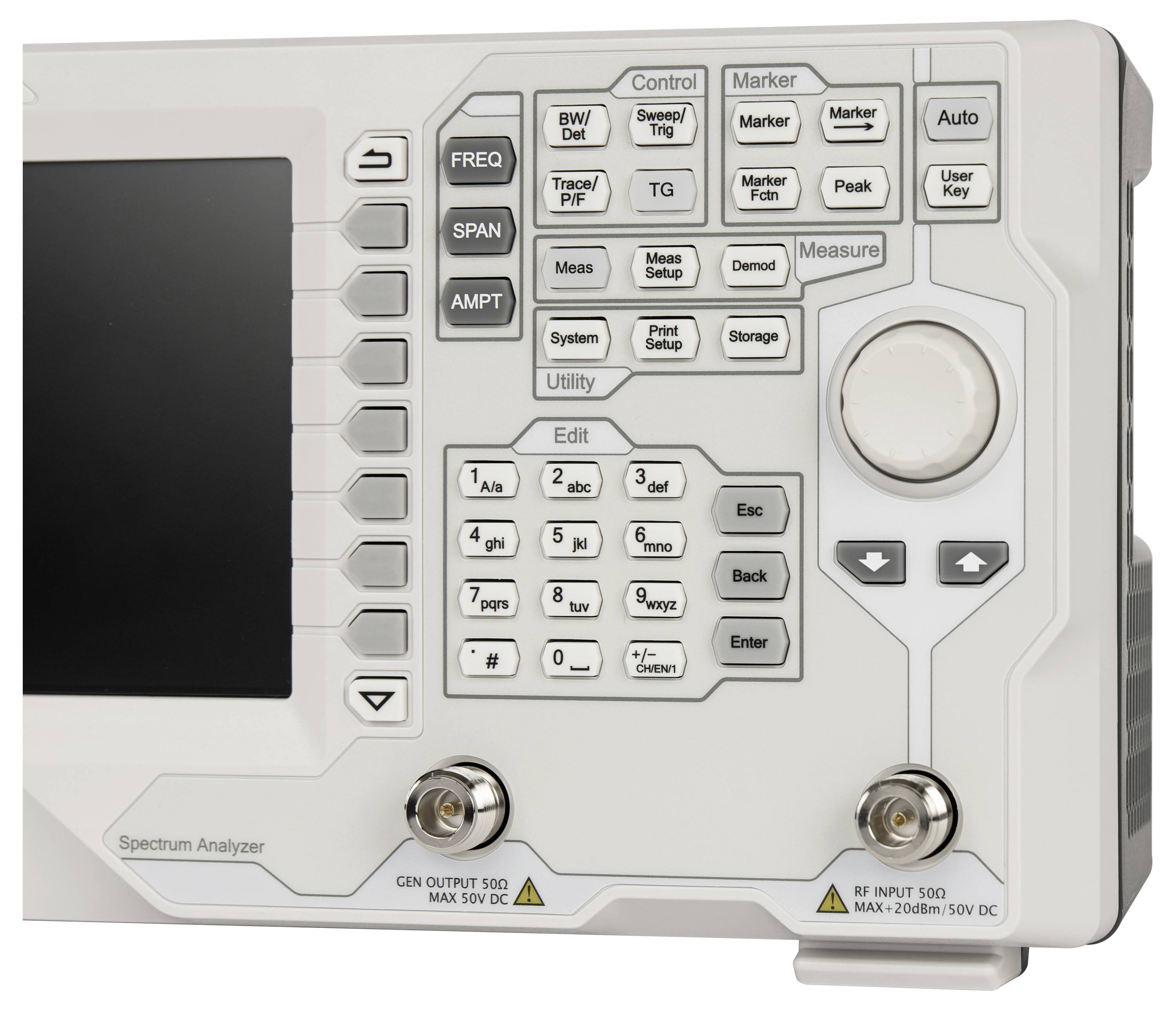

Spektrumanalysator med display och ett flertal funktionsknappar för analys av frekvens och amplitud. Huvudbetjäningselementen är numrerade och märkta.

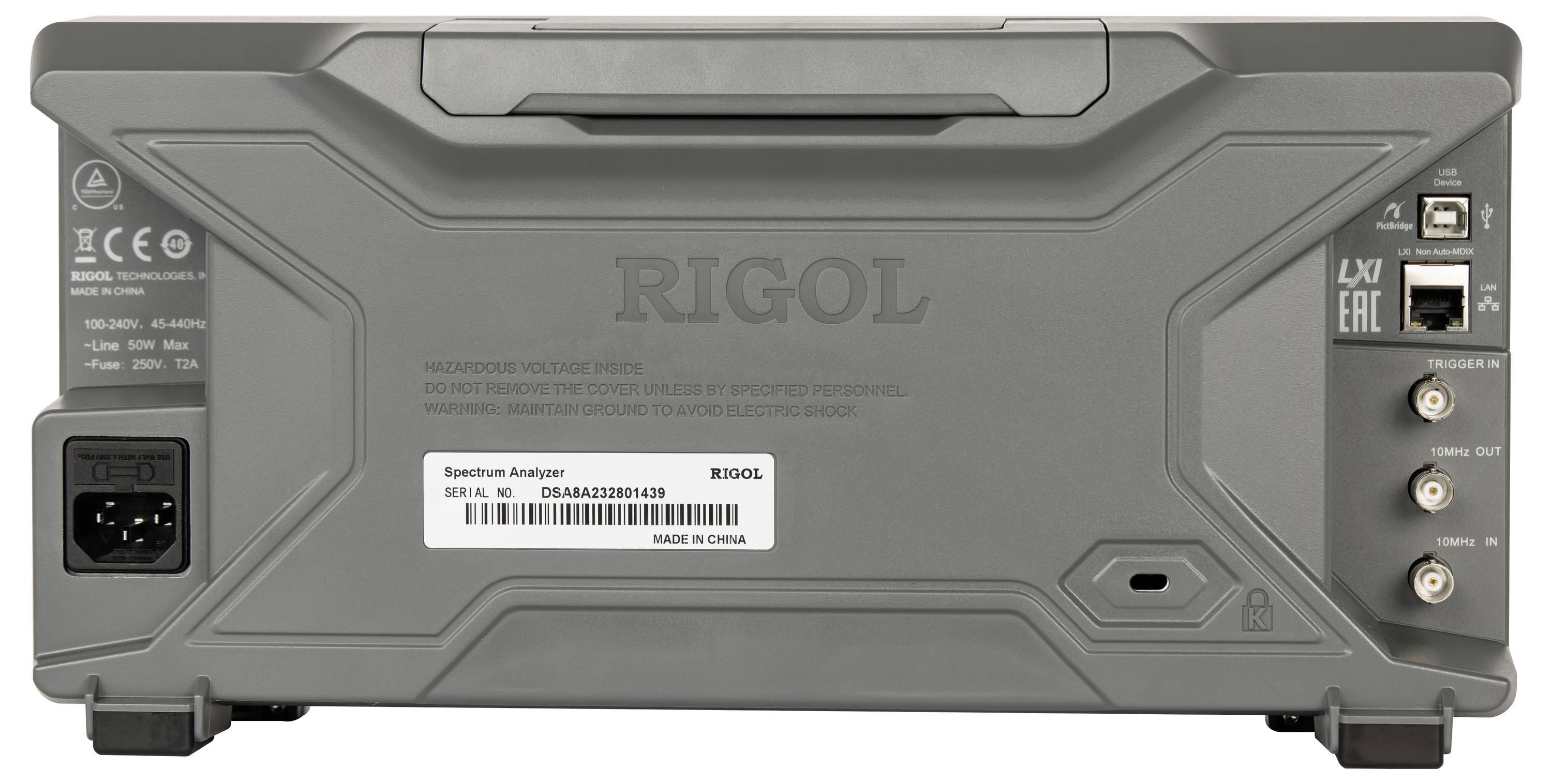

Baksidan av en spektrumanalysator med anslutningmöjligheter: Strömuttag till vänster, Ethernet- och triggeranslutningar till höger. Modellnummer och CE-märkning synliga.

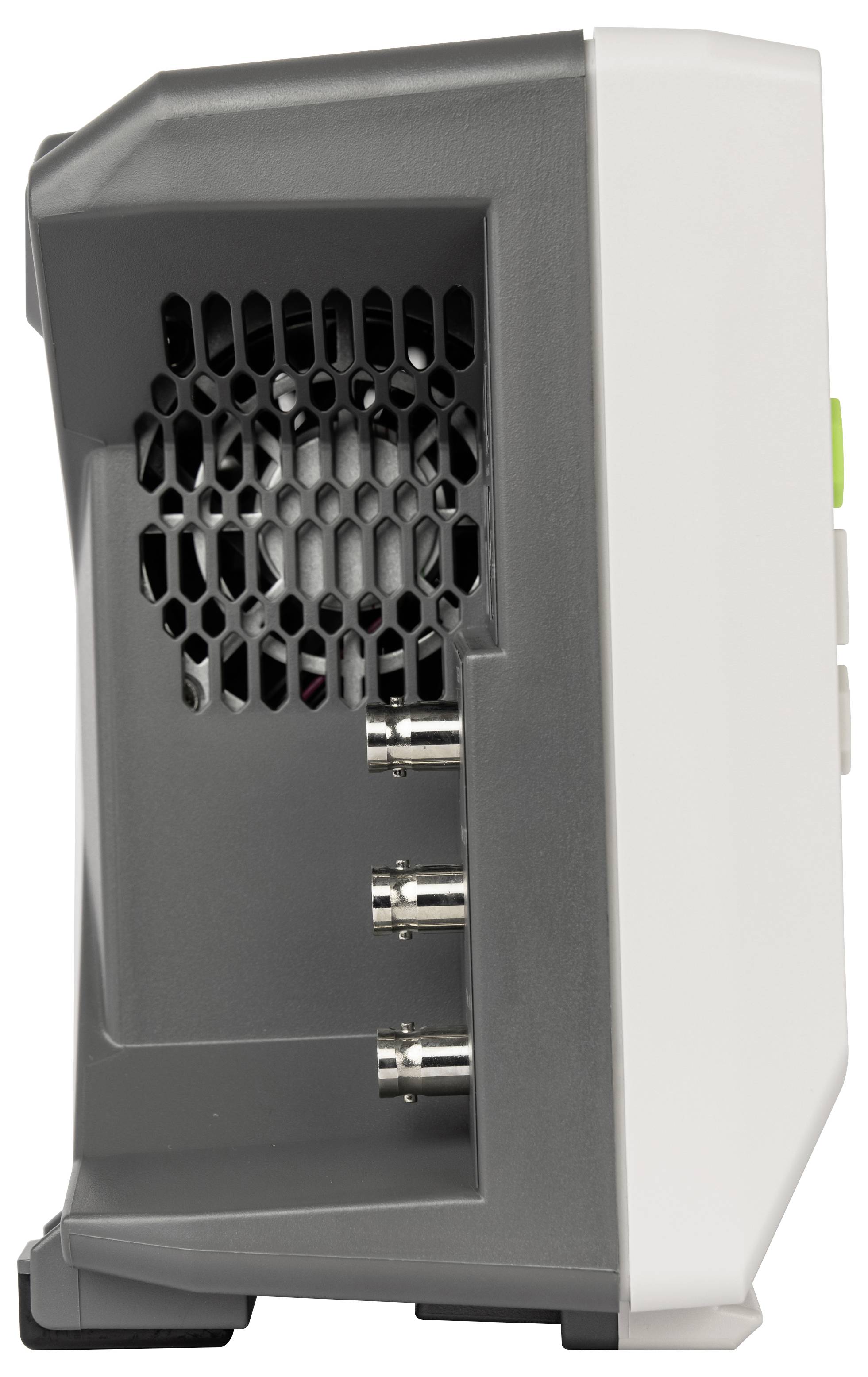

En grå och vit teknisk apparat med ventilationsgaller och tre koaxialanslutningar på sidan.

En spektrumanalysator med anslutet signalmodul visar ett signalprofil på skärmen. Används framför allt inom elektroniken.

1/9

Datablad (PDF)

Snabb leverans fre. 4 sep.

7 Styck

Antal

Styck

Toal (11 032,00 kr / stycken)

11 032,00 kr

exkl. moms

Fri frakt

Endast 7 Styck kvar på lager

Rapportera juridiska problem

Höjdpunkter & detaljer

Spektrumanalysator

9 kHz - 1,5 GHz bandbredd
Frekvens upplösning 1 Hz
Inkl. förförstärkare
Upp till -135 dBm DANL
Inkl. 1,5 GHz Tracking-generator

Tekniska specifikationer

Displayuppplösning: 800x480 pixlar
Skärmstorlek: 20,32 cm

: (ej certifierad kalibrering)

Ingångar: RF-Input, Ext.-Trigger, REF-in

Mått.: (B x H x D) 362 x 179 x 128 mm

Vikt: 4.25 kg

Bredd: 362 mm

Höjd: 179 mm

Djup: 128 mm

Gränssnitt: 1x USB
1x USB-Host
1x RJ45 (LAN)

Ingångsimpedans: 50 Ω

Frekvens: 9 KHz - 1,5 GHz

Spänningsförsörjning (specifikationer): 100 - 240 V/AC

Anslutningstyp: N-kontakt/BNC-uttag

Dokument & nedladdningar

Datablad

Datablad 409750 Rigol DSA815-TG (ej certifierad kalibrering)

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 409750 Rigol DSA815-TG (ej certifierad kalibrering)

Villkor för garanti

Villkor för garanti 409750 Rigol DSA815-TG (ej certifierad kalibrering)

Beskrivning

DSA815 spektrumanalysatorn är lämpad både för det halvprofessionella och för det professionella användningsområdet. Tack vare de många programvaruverktygsprogrammen och möjliga tillbehören, perfekt för Pre-Compliance-tester av EMI (EMC) som förberedelse för slutligt godkännande av EMK-specifikationer.

Version

Detektorfunktioner: positiv-peak, negativ-peak, sample, RMS, voltage average, quasi-peak (obligatorisk licens krävs)
Stor WVGA-färg-TFT-bildskärm (203 mm)
Inbyggd AM-/FM-demodulator
USB-gränssnitt
PicBridge-skrivarstöd.
