Uni-T UTS3084T+ Spektrumanalysator 8.4 GHz CAT II Tracking Generator

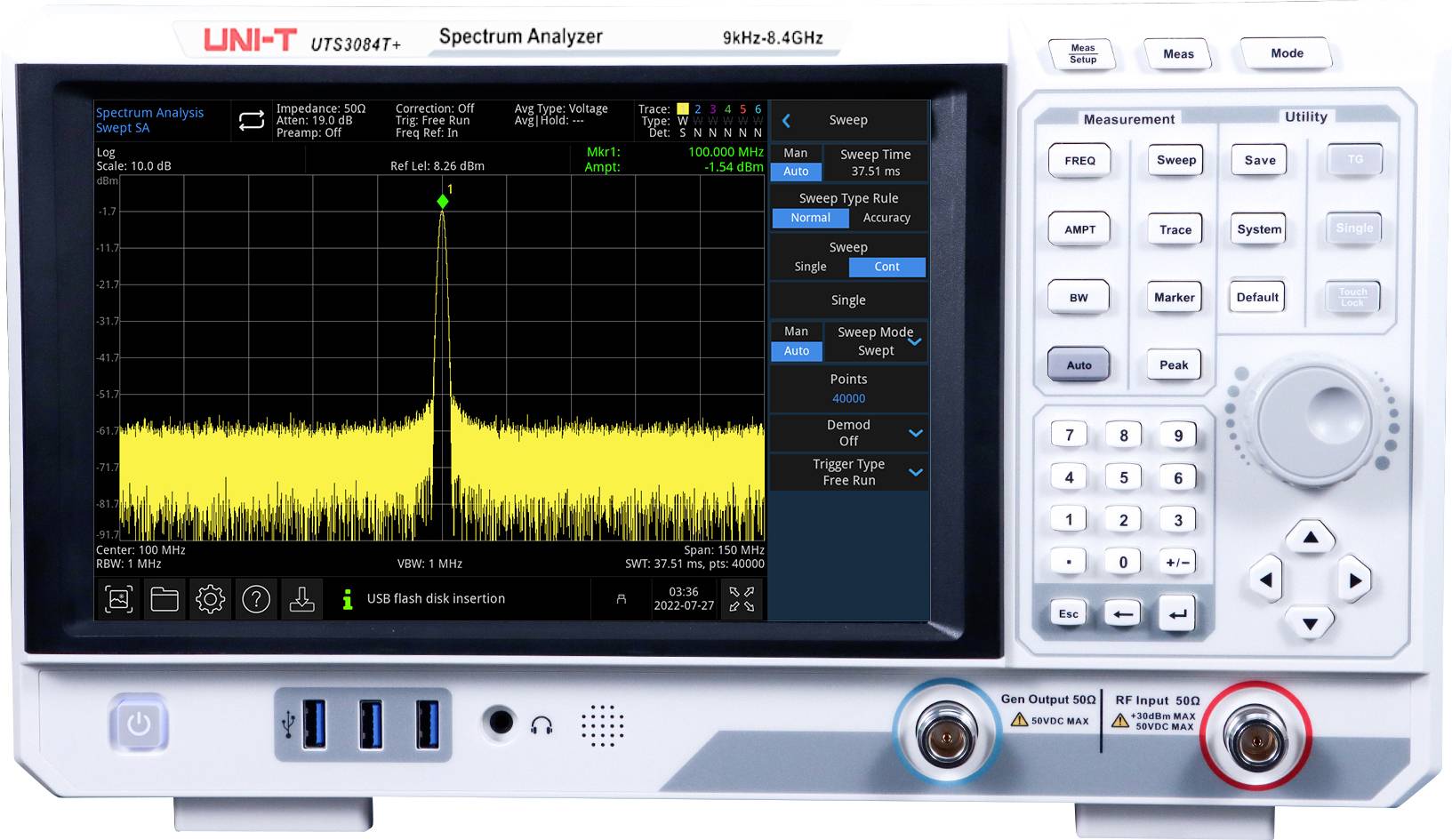

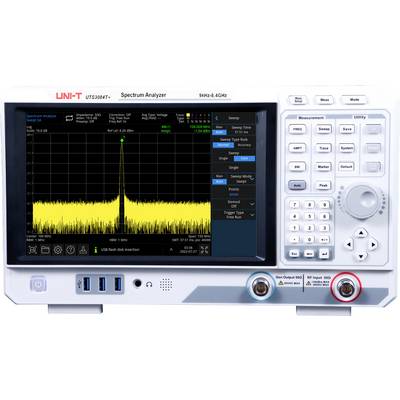

En spektrumanalysator som visar en signaltoppp på displayen, med kontrollknappar och portar synliga på sidan.

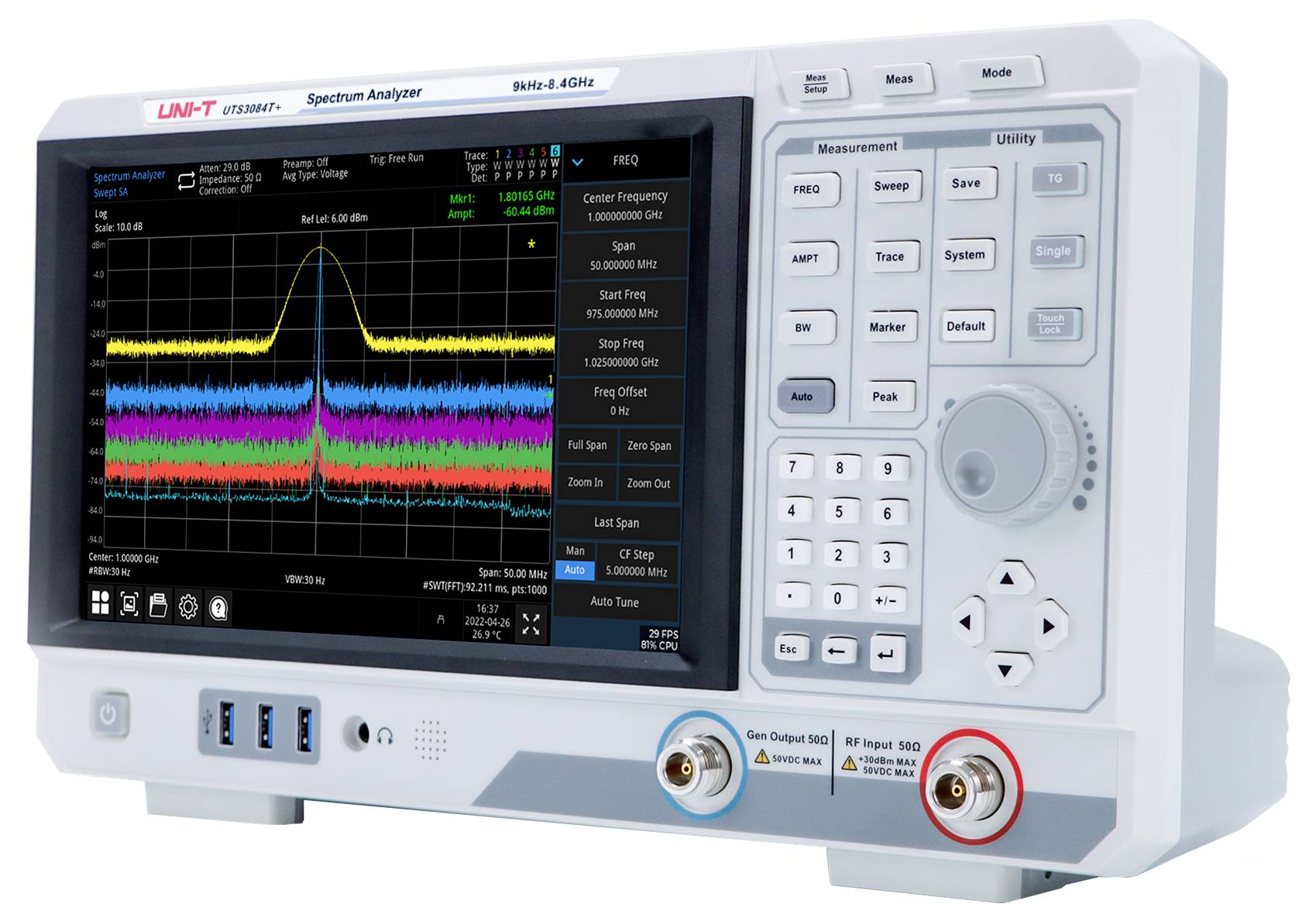

Spektrumanalysator med digital display som visar olika frekvenskurvor, kontrollknappar och ingångs-/utgångsportar på frontpanelen.

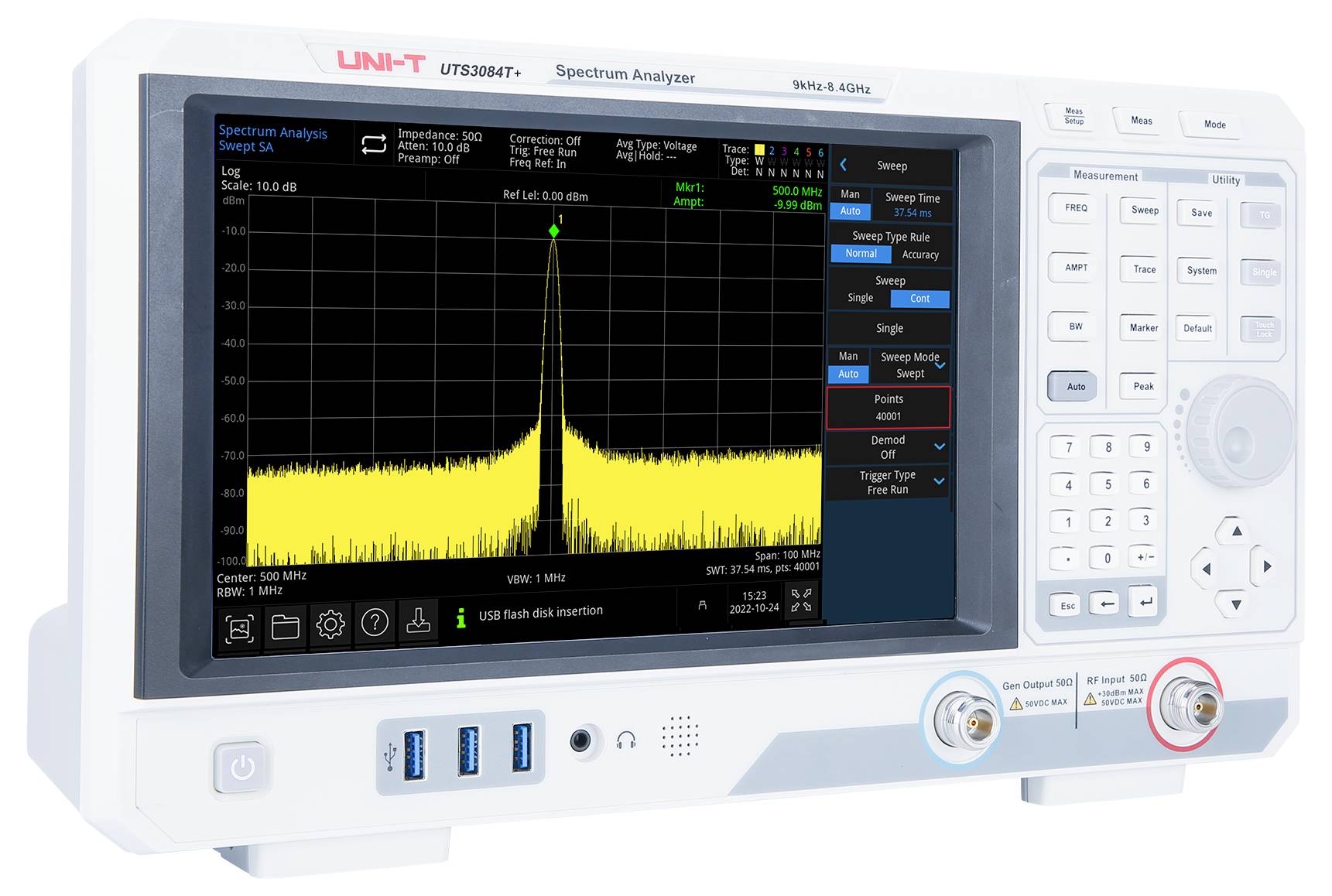

Spektrumanalysator som visar en gul frekvensgraf med en central topp. Olika inställningar och kontrollknappar syns på enheten.

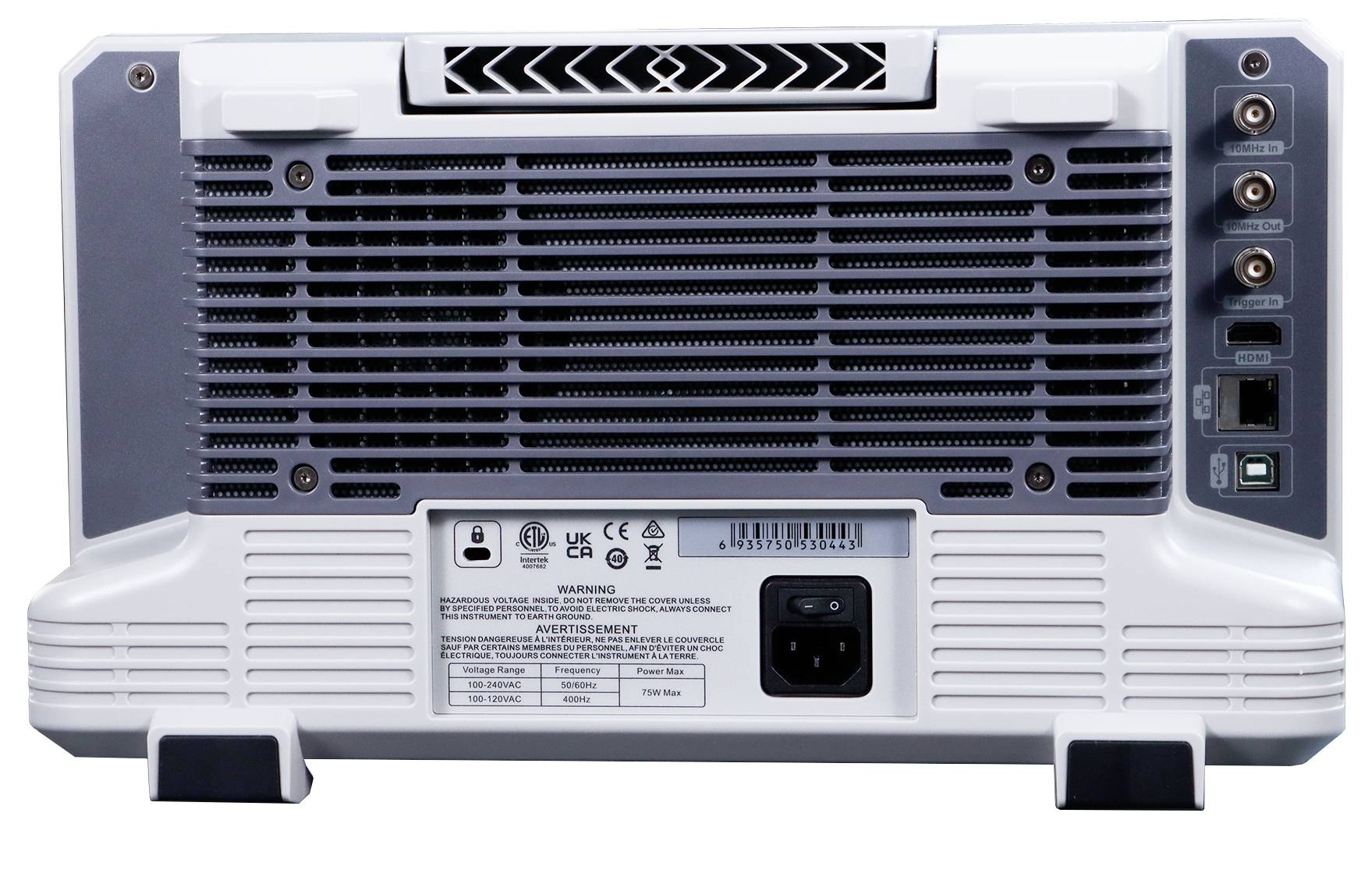

Bakifrån bild av en grå elektronisk enhet med flera ventilationsöppningar, tre ingångs-/utgångsportar på höger sida, samt strömförsörjnings- och certifieringsetiketter längst ner.

1/4

Datablad (PDF)

Leverans tis. 13 okt.

3 Styck

Antal

Styck

Toal (76 712,00 kr / stycken)

76 712,00 kr

exkl. moms

Fri frakt

Endast 3 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Spektrumanalysator

Frekvensområde: 9 kHz - 8,4 GHz
RBW: 1 Hz – 3 MHz
Fasbrus: -98 dBc/Hz @ 10 kHz
DANL: –161 dBm
Tracking-generator: Standard
Reflection Measurement: Standard (med tillbehör: Ut-RB60)
Skanningspunkter: 40.001
10,1-tums TFT-LCD (pekskärm)

Tekniska specifikationer

Typ av produkt: Spektrumanalysator

Bandbredd: 8.4 GHz

Antal analoga ingångar max.: 1

Ingångar: RF-ingång

Utgångsnivå: -100 - 30 dBm

Mått.: (B x H) 378 mm x 218 mm

Vikt: 4.55 kg

Antal digitala ingångar max.: 1

Mätningskategori: CAT II

Oscilloskop - specifikationer: Tracking Generator

Bredd: 378 mm

Höjd: 218 mm

Gränssnitt: USB-Host
USB-enhet
LAN
HDMI

Dokument & nedladdningar

Datablad

Datablad 3532372 Uni-T UTS3084T+ Spektrumanalysator 8.4 GHz CAT II Tracking Generator

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3532372 Uni-T UTS3084T+ Spektrumanalysator 8.4 GHz CAT II Tracking Generator

Beskrivning

UTTS3084T+ är en mångsidig spektrumanalysator med ett frekvensområde på 9 kHz till 8,4 GHz. Utrustad med digital mellanfrekvensteknik (IF) och en hög Sweep-upplösning med upp till 40.001 mätpunkter, ger den exakta frekvensområdessalanalyser för utveckling, produktion och utbildning. Tack vare 10,1-tums kapacitiv pekskärm, utmärkt känslighet upp till -35 161 dBm DANL och omfattande analysfunktioner är UTS3084T+ perfekt ideal för uppgifter som EMC-förhandskontroller, funktions- och slutkontroller vid elektroniktillverkning samt RF-utbildning och trådlösa kommunikationsmätningar.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Frekvensmätområde 9 kHz till 8,4 GHz (beroende på modell)
Visning/brusnivå (Danl) upp till –161 dBm (standard)
Fasbrus: Mindre än -98 dBc/Hz @ 10 kHz offset (standard)
Amplitudexakthet: Mindre än 0,7 dB
Skanningspunkter: Upp till 40.001
RBW (min.) 1 Hz
10,1-tums kapacitiv HD-pekskärm (1280 x 800)
USB- och LAN-gränssnitt, SCPI-protokollstöd
Tracking-Generator-utgång (standard)
Avancerade enknapps-mätfunktioner (tillval)
Preliminär bedömning av EMI (frivilligt)
Analog demomoduleringsanalys (tillval)

Ingår i leveransen

1x UTS3084T+ (spektrumanalysator, 9 kHz-8,4 GHz)
1x nätkabel
1 x USB 2.0 skrivarkabel, 1,5 m, USB A-B.
1 x immedel, 3 g.
1x kalibreringscertifikat.
1x säkerhetsanvisning (flerspråkig)
1x bruksanvisning för snabbstart (engelska)

Tips

Extra tillägg

UTS3000-EMI: EMI-PROGRAMVARA

UTS3000-AMK: Utökade mätfunktioner

UTS3000-AMA: Tillval för analog demodulationsmätning

Ytterligare modeller

UTS3036T+ - spektrumanalysator med ett frekvensområde på 9 kHz till 3,6 GHz, 1 Hz till 3 MHz RBW, en fasbrus på –98 dBc/Hz @ 10 kHz, en känslighet på –161 dBm och en 10,1 tums kapacitiv TFT-display.

UTS3032T+ - spektrumanalysator med ett frekvensområde på 9 kHz till 3,2 GHz, 1 Hz till 1 MHz RBW, ett fasbrus på -98 dBc/Hz @ 10 kHz, en känslighet på -161 dBm och en stor 10,1 tums kapacitiv pekskärm.

UTS3015T+ - seriens nybörjarmodell med ett frekvensområde på 9 kHz till 1,5 GHz, 1 Hz till 1 MHz RBW, ett fasbrus på –98 dBc/Hz @ 10 kHz, en känslighet på –161 dBm och en 10,1 tums kapacitiv pekskärm.
