Name: VOLTCRAFT DSO-5072H Handhållet oscilloskop 70 MHz 2 kanaler 1 GSa/s 40 Mpts 8 Bit Digital lagring (DSO), Handenhet, Mult
Brand: VOLTCRAFT
SKU: 2267610
Availability: InStock

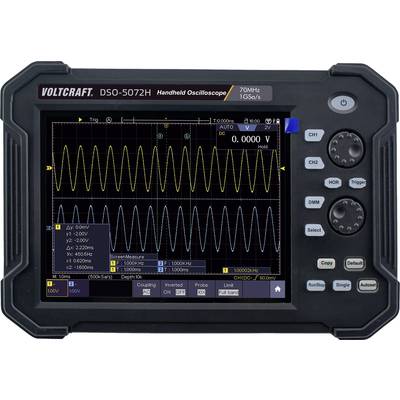

En handhållen oscilloskop med en färgdisplay visar vågformiga mätdata. Knappar och anslutningar är placerade till höger.

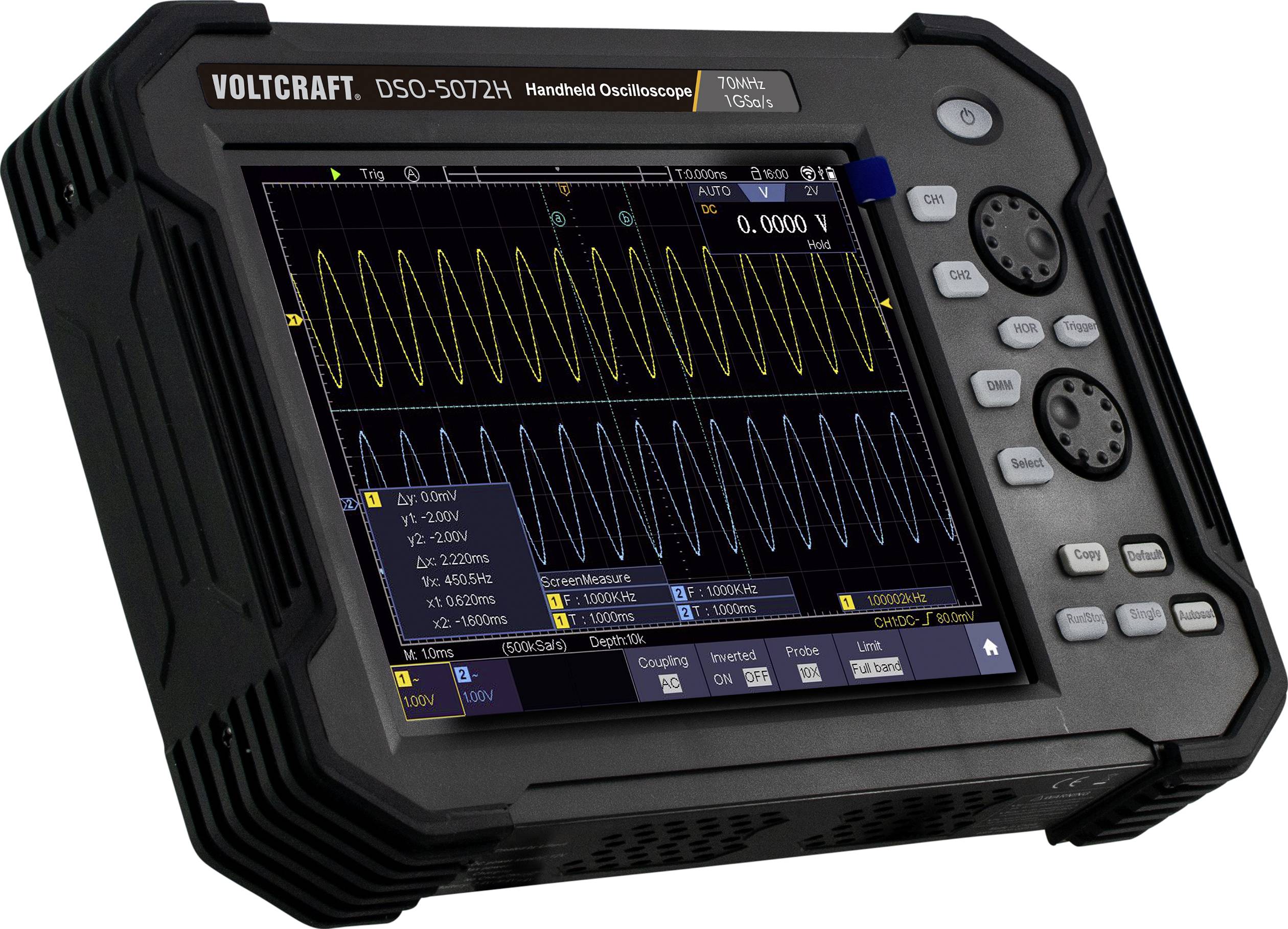

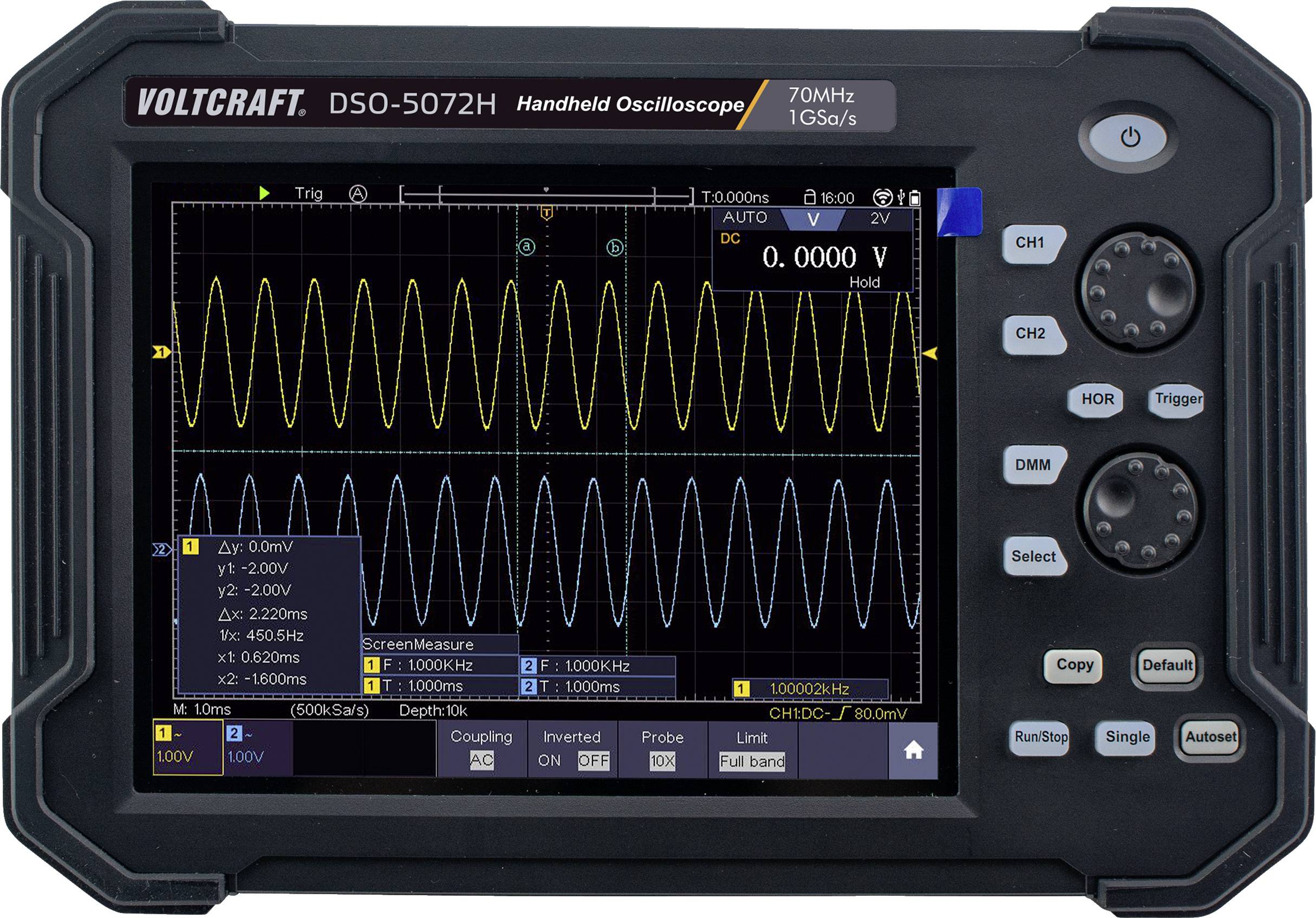

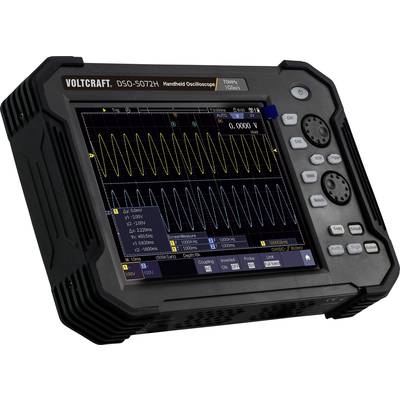

Portabel oscilloskop Voltcraft DSO-5072H med färgdisplay visar två sinusformade vågor. Manöverknappar på sidan. Elektroniskt mätinstrument.

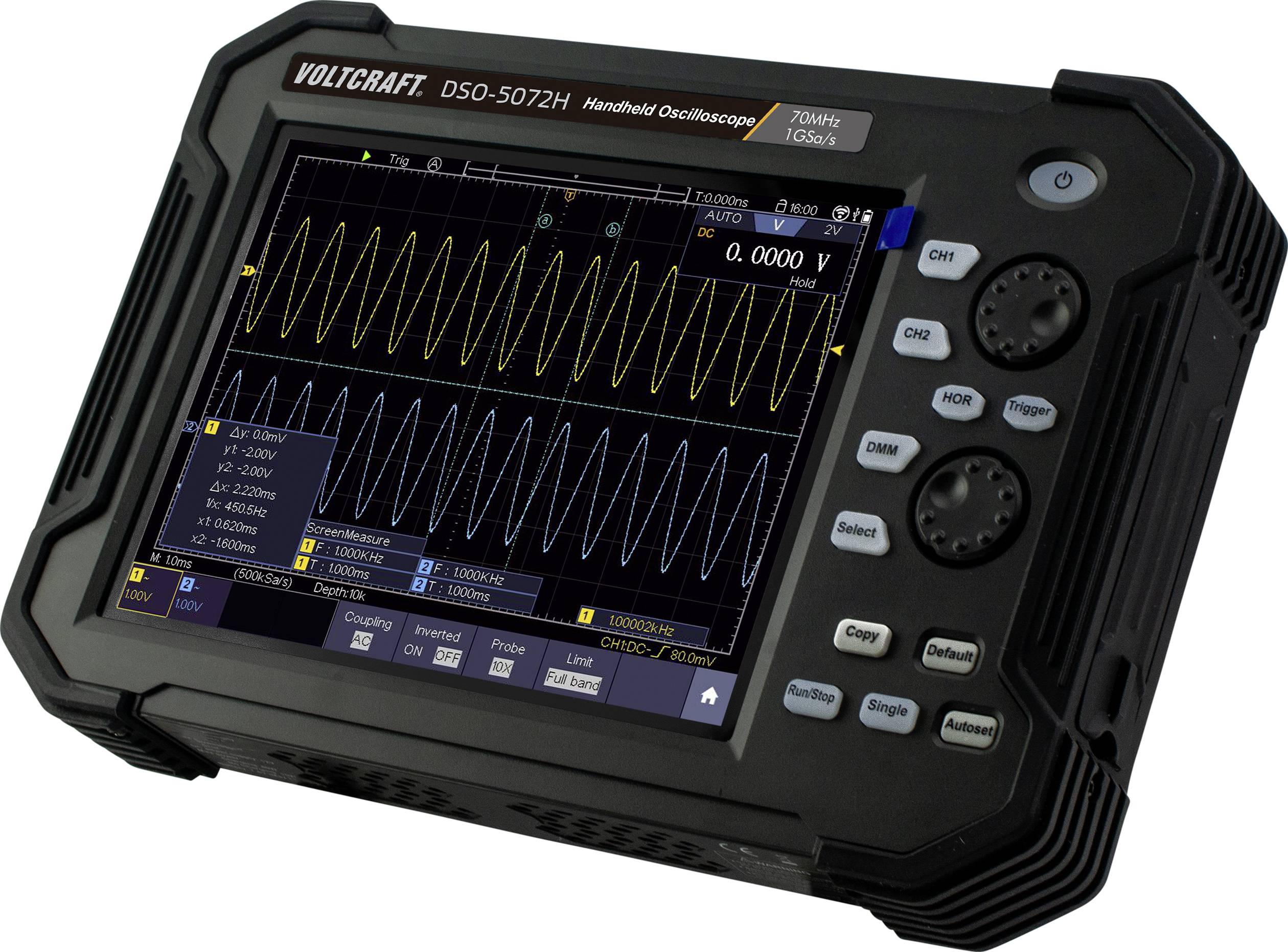

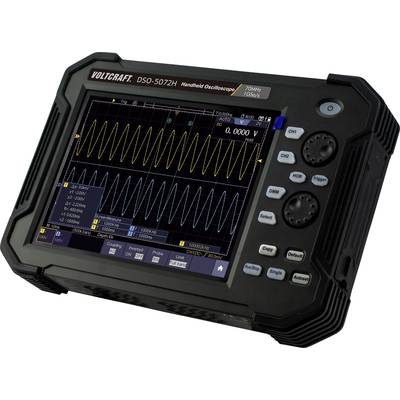

Bärbar oscilloskop med vågdiagram på skärmen visar elektriska signaler. Knappar för manövrering på sidan.

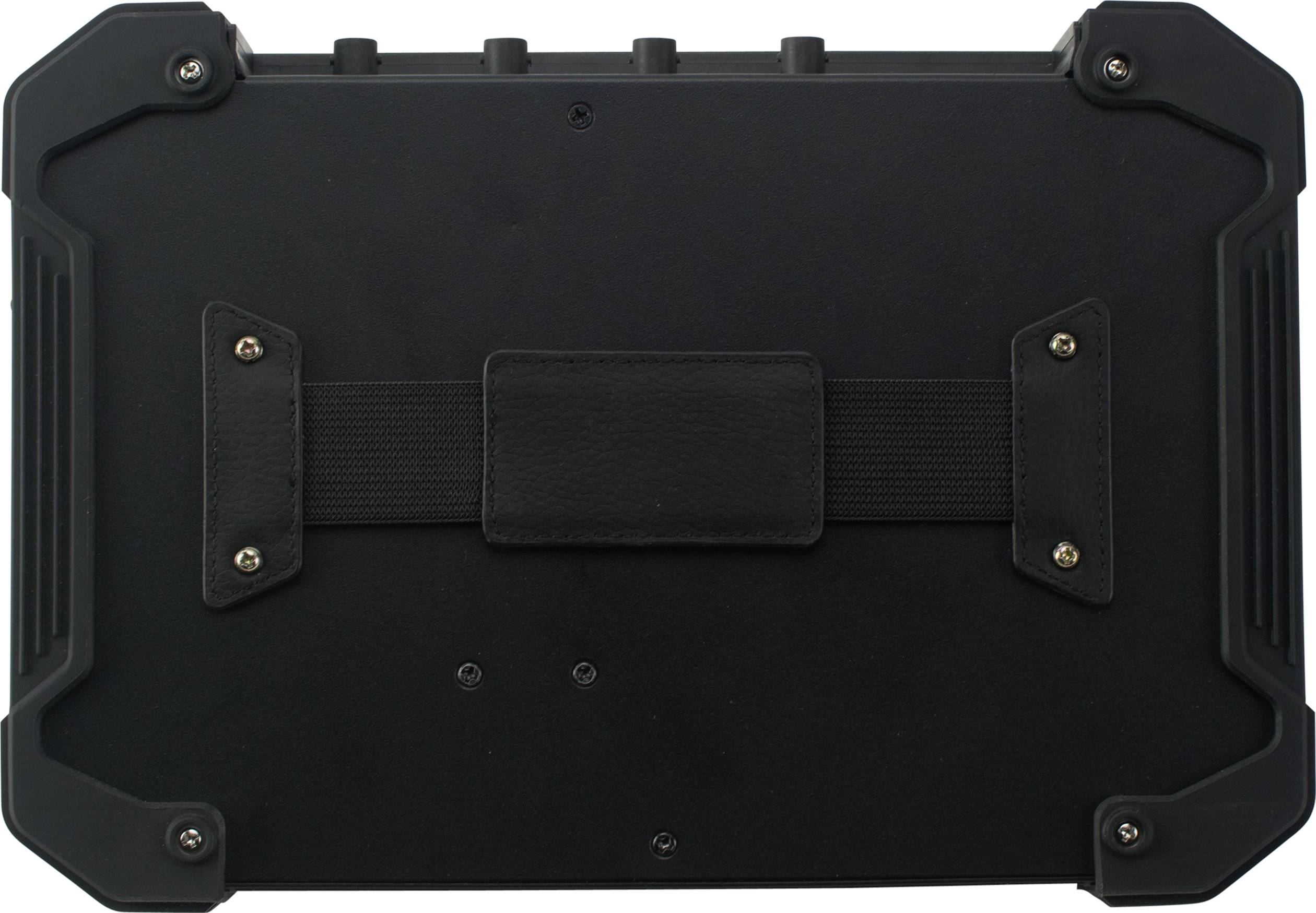

En robust, rektangulär, svart enhet med förstärkta hörn och ett mitplacerat handtag på baksidan.

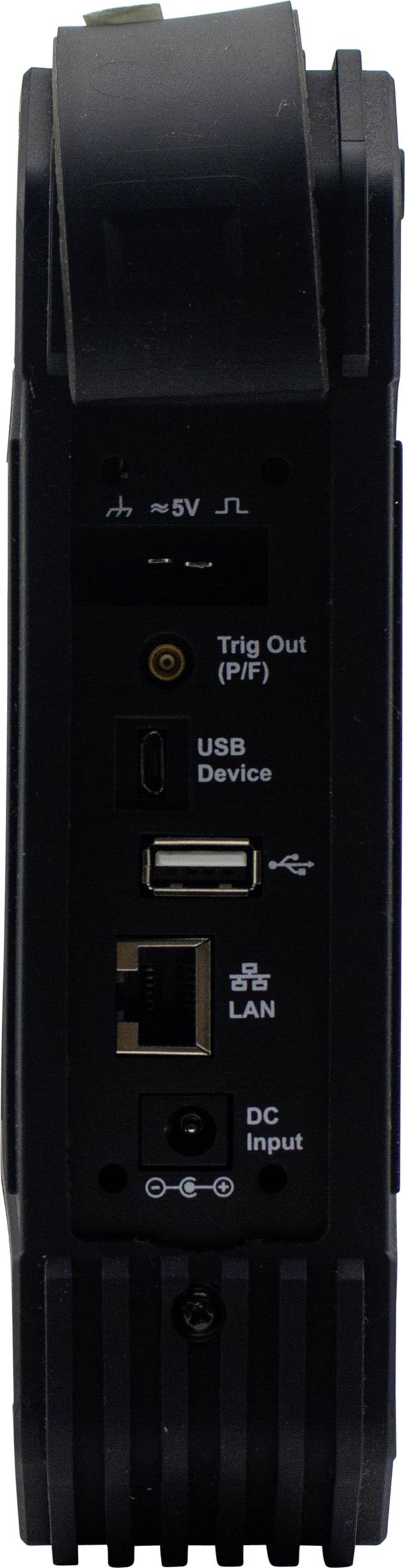

Svart elektronisk enhet med USB- och LAN-anslutningar, DC-ingång och trigger-utgång. Vertikal vy av anslutningarna på en sida.

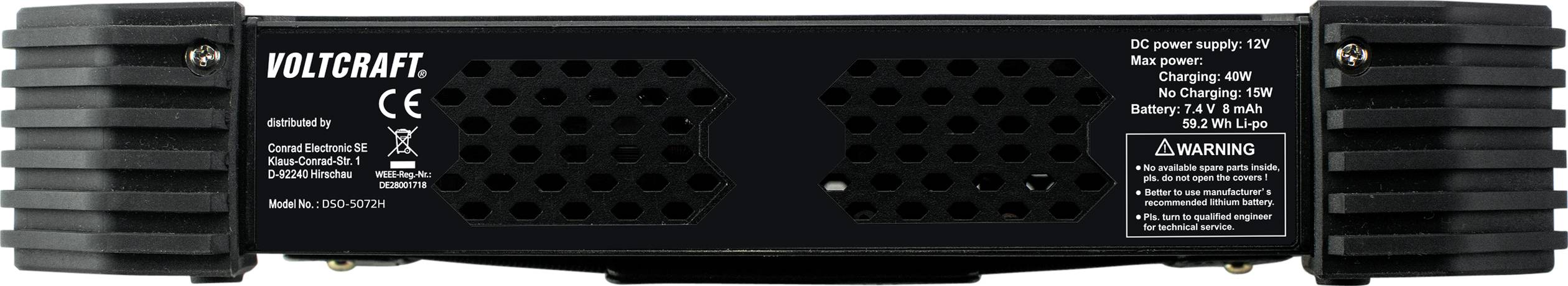

Voltcraft-enhet med ventilationsgaller på framsidan. Det är ett laddningsaggregat med uppgifter om spänning och effekt.

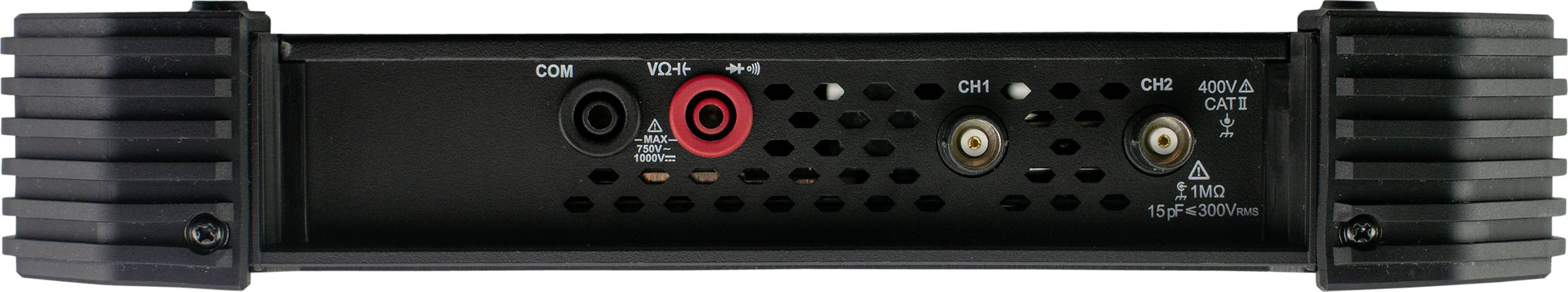

En svart audioförstärkare med flera ingångs- och utgångsanslutningar, inklusive COM, VCH+ och C1+.

Baksidesvy av en elektronisk enhet med olika anslutningar, inklusive CH1, CH2 och strömförsörjning, placerad på ett metallstativ.

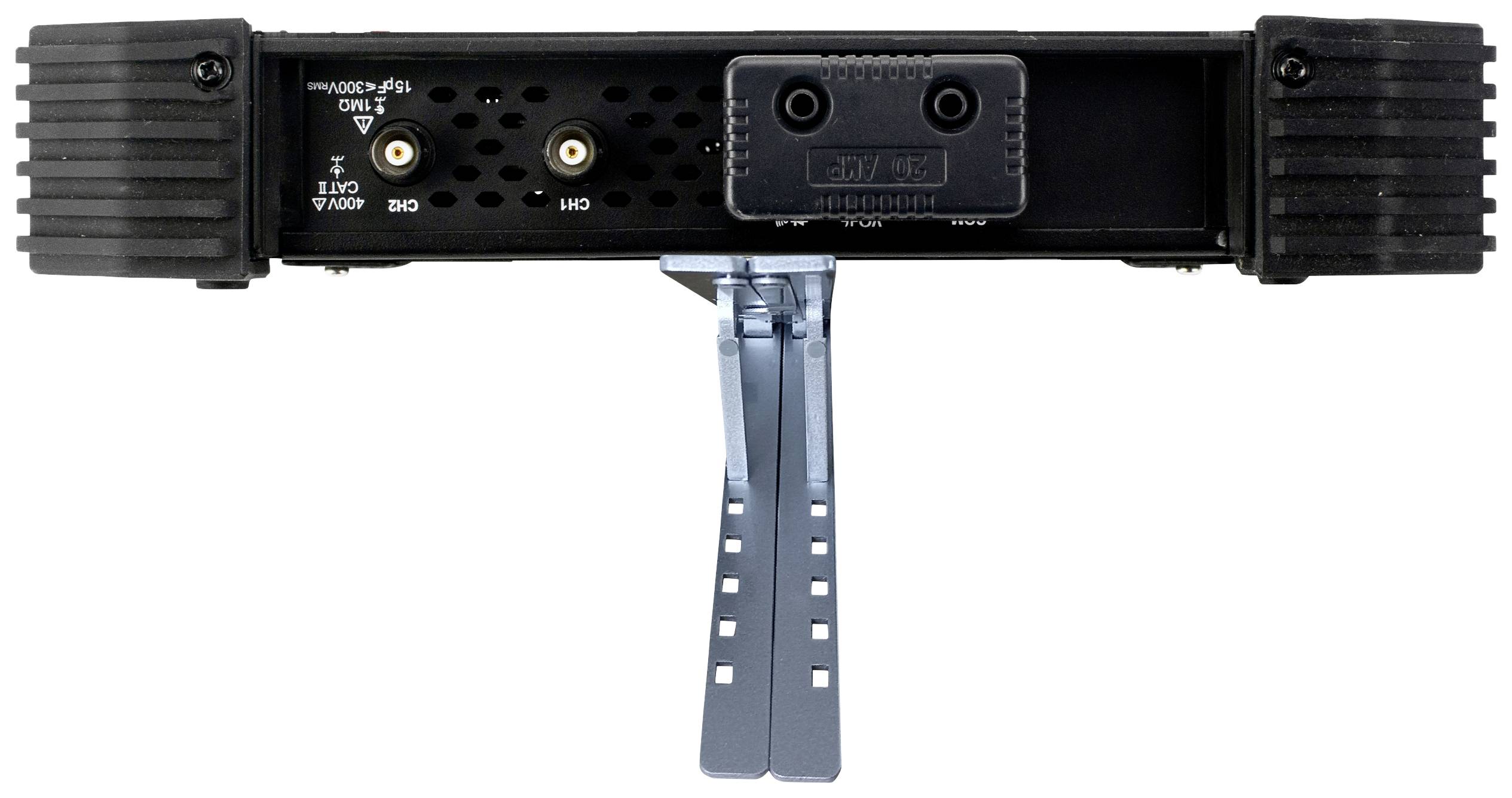

Vy av en elektronisk enhet bakifrån med olika anslutningar och ett silverfärgat stativ i mitten.

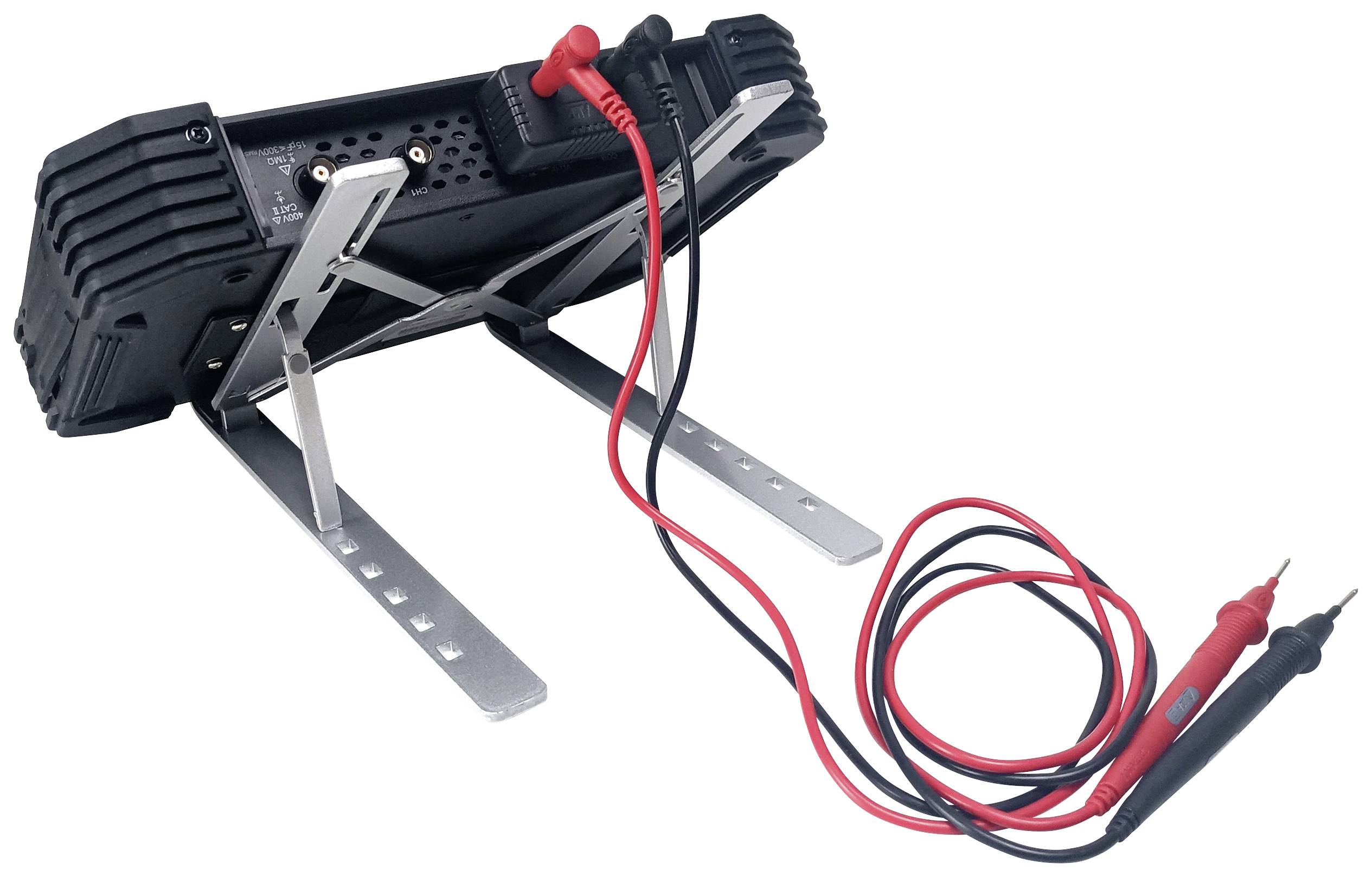

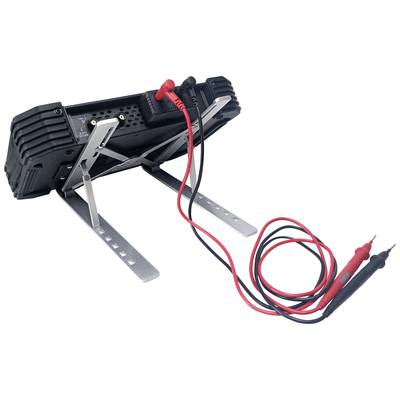

Ett multimeter i ett metallställ med röda och svarta mätsladdar som sticker ut.

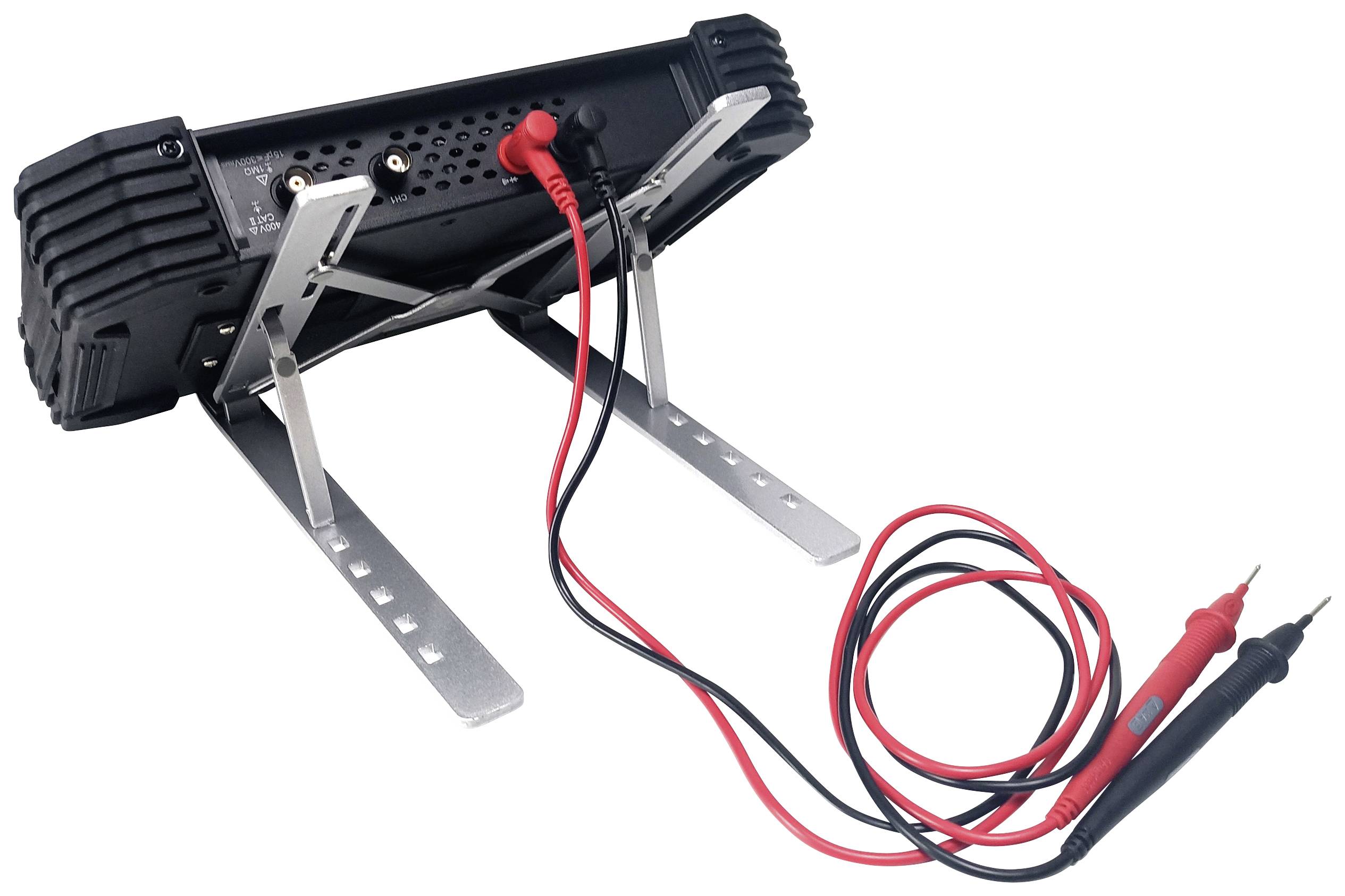

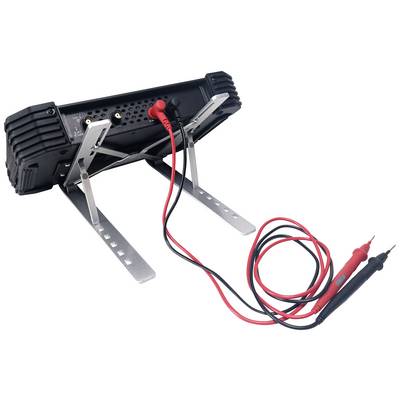

Multimeter med metallstativ i vinklad position, röda och svarta mätsladdar anslutna; instrument för elektrisk mätning.

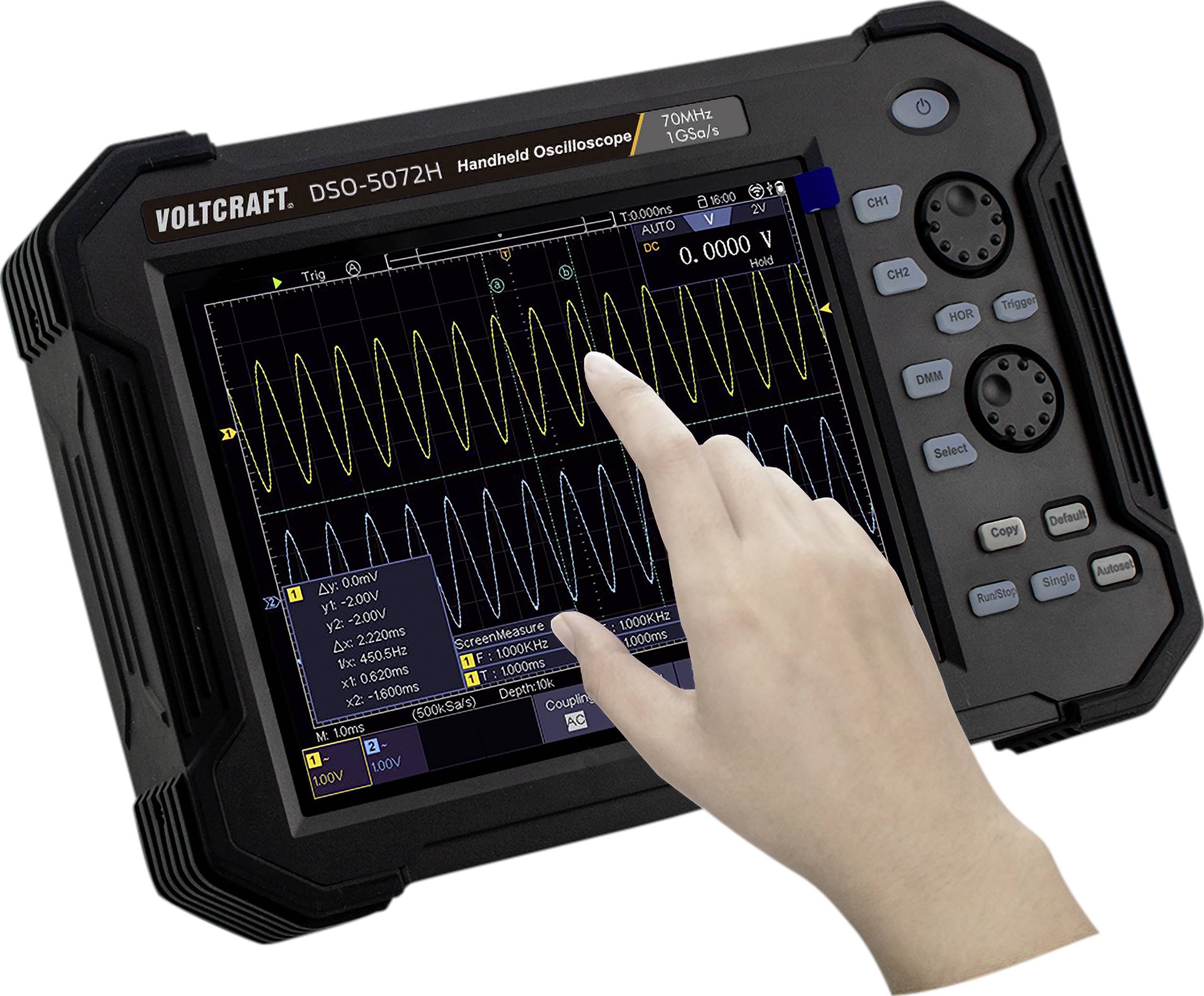

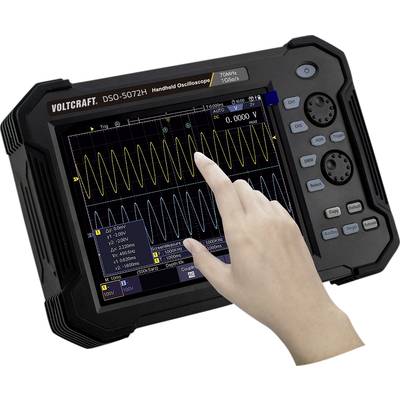

Handhållen oscilloskop VOLTCRAFT DSO-5072H visar vågformat signal på skärmen. En hand rör vid skärmen för att manövrera.

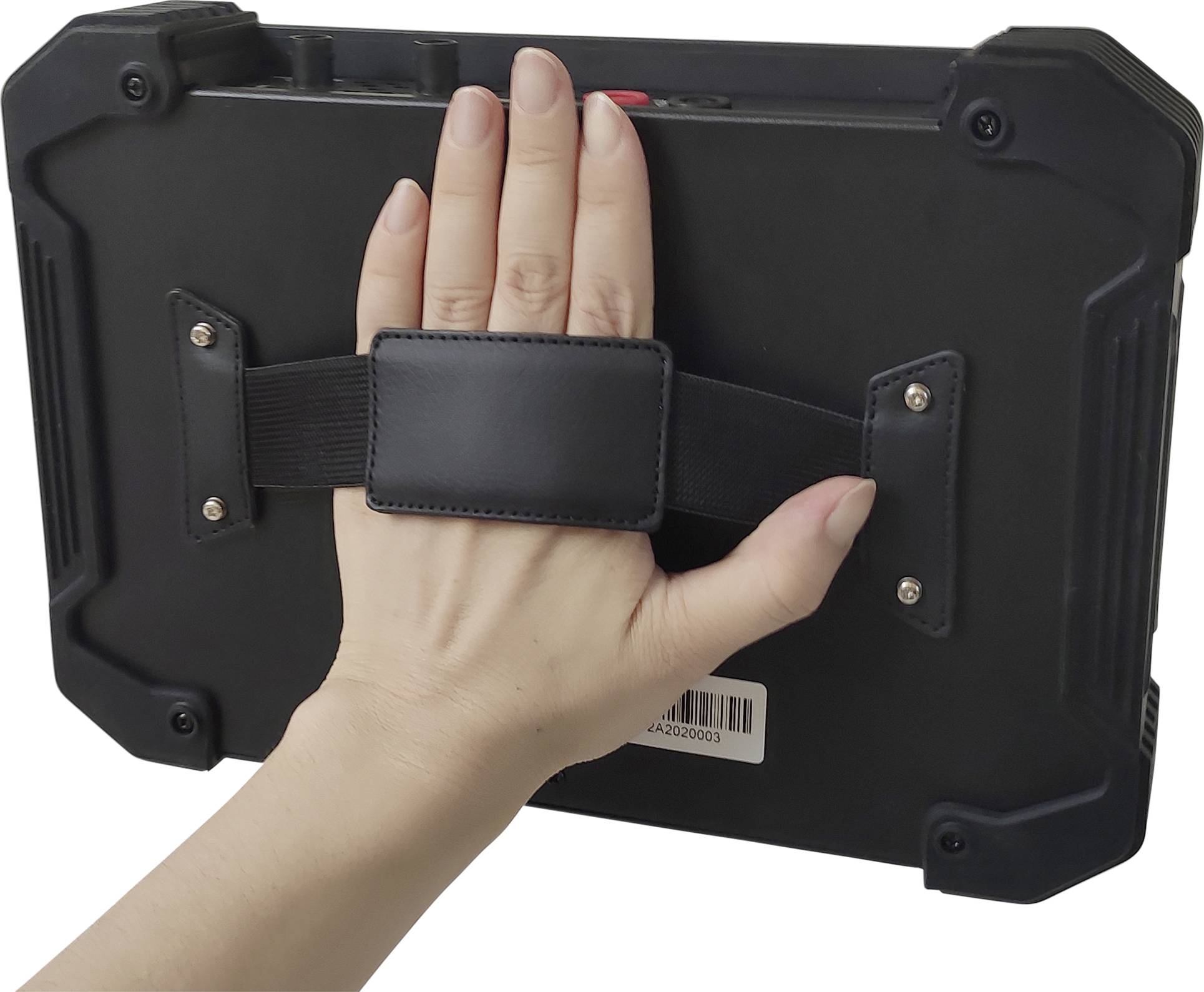

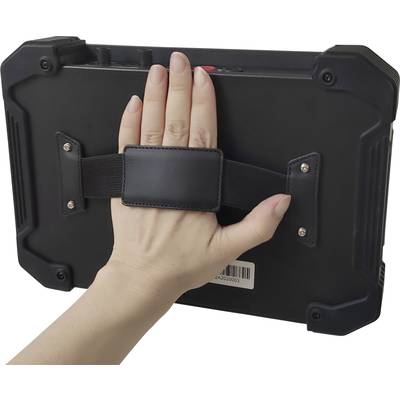

En hand håller en robust surfplatta med ett svart fäste på baksidan.

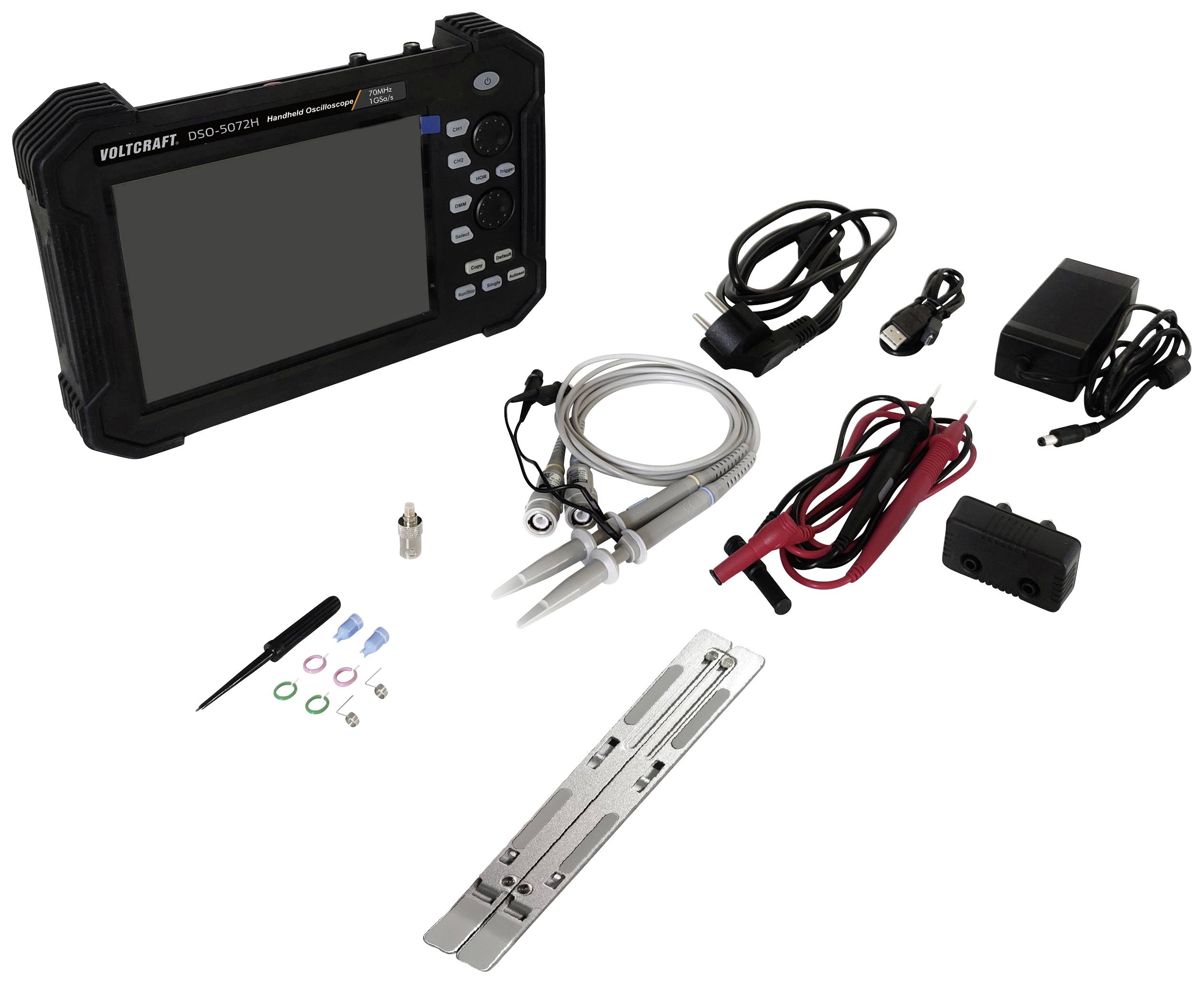

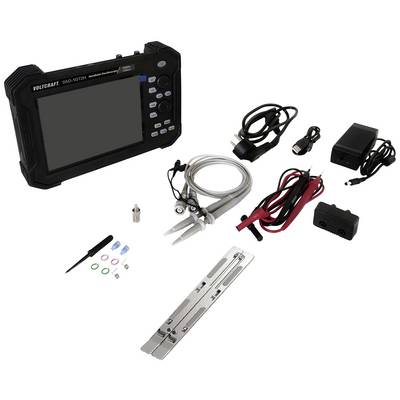

Bärbar oscilloskop med tillbehör, inklusive kablar, mätprober, adaptrar och en laddare, utplacerade på vit bakgrund.

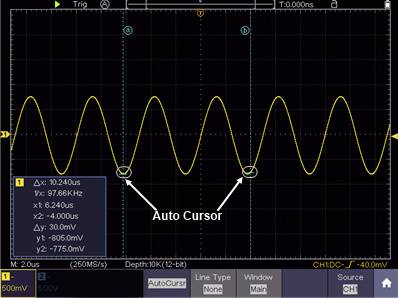

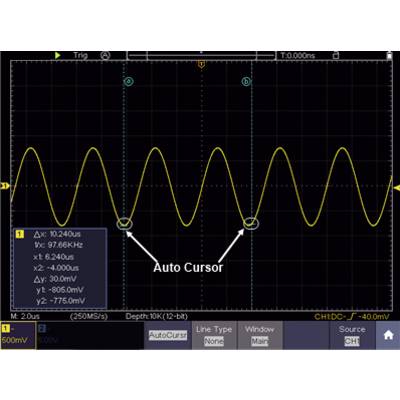

'Oscilloskopskärm med sinusformad våg. Två markörer visar en period, frekvens 97,66 kHz. Spänning vid 500 mV per division.'

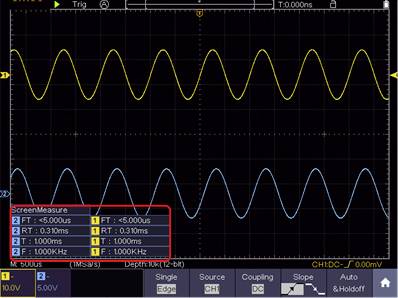

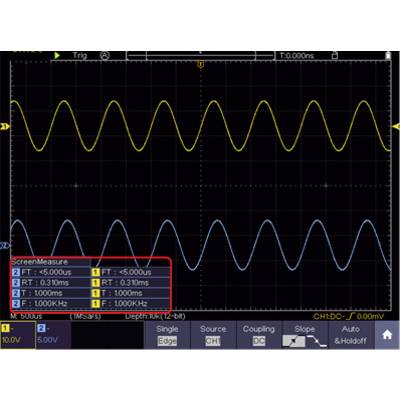

Oscilloskopskärm visar två vågformer: gul ovanför, blå nedanför. Tids- och frekvensmätningar längst ned till vänster är markerade.

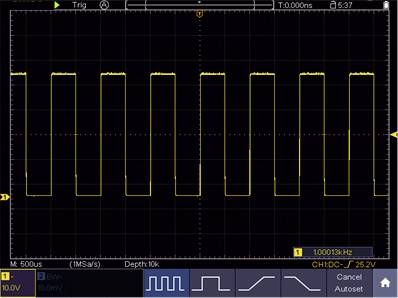

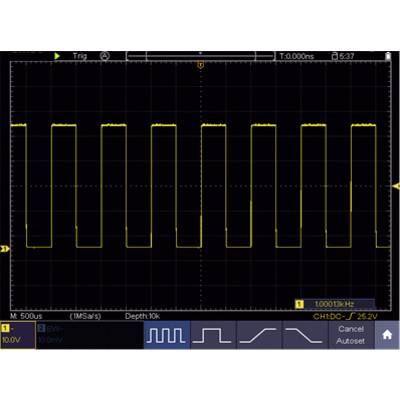

Ett oscilloskop visar en fyrkantig signal med en frekvens på 1 kHz på y-axeln och tiden på x-axeln.

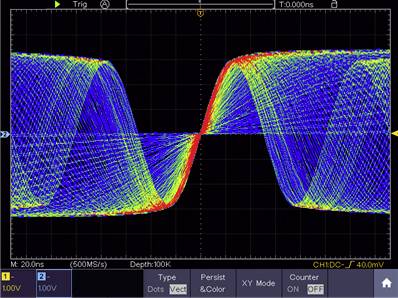

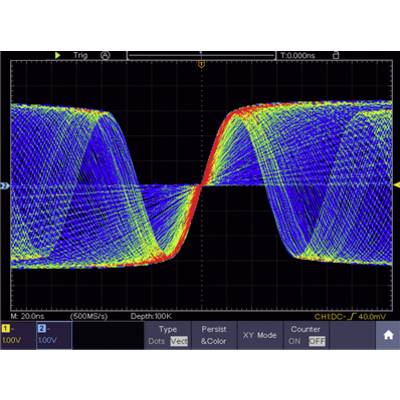

Oscilloskopskärm med Lissajous-figur, framställd genom överlappande röda, gröna och blå linjer på svart bakgrund.

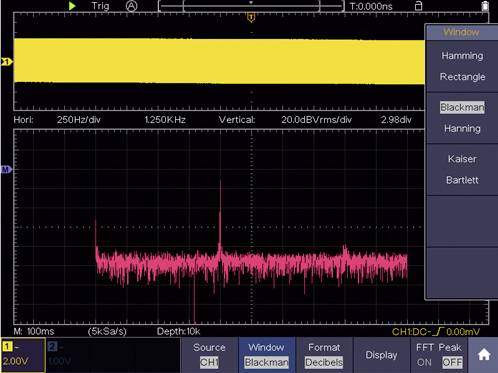

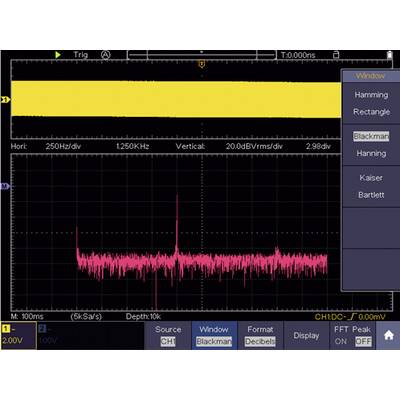

Oscilloskopskärm visar en signal med FFT-analys. Gul rektangel överst, rosa spektrum nedtill. Fönster: Blackman vald.

Oscilloskop-display med två skarpa frekvenstoppar. Rullgardinsmeny visar fönsteralternativ: Hamming, Rektangel, Blackman, Hanning, Kaiser, Bartlett.

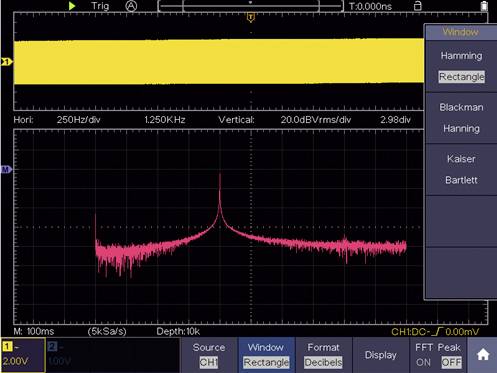

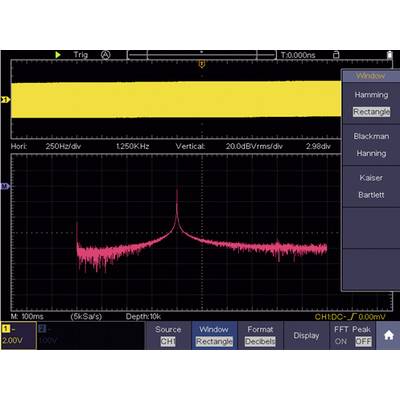

Oscilloskopisk representation av ett frekvensspektrum med framhävd rektangelfönstring. Två huvudtoppar vid ca 1,25 kHz.

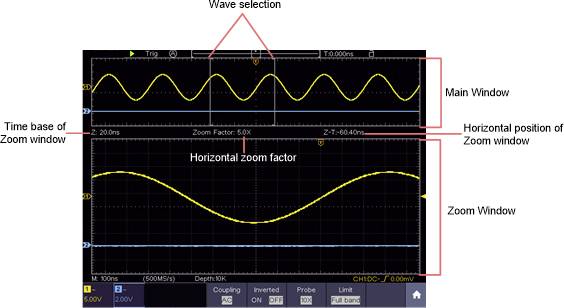

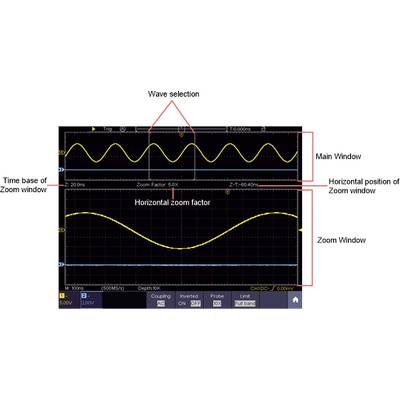

Oscilloskop-display med två fönster: övre huvudfönstret med vågform, nedre zoomfönstret med horisontell zoomfaktor. Etiketter framhäver fönster och zoomfunktioner.

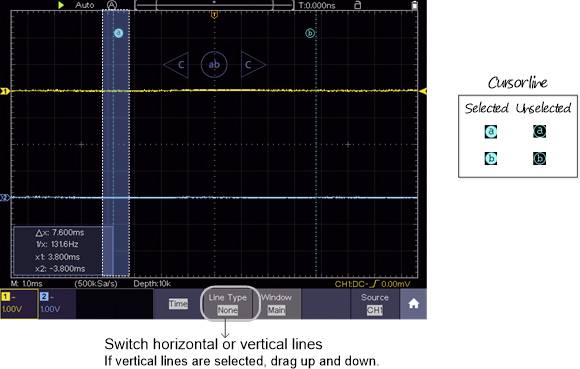

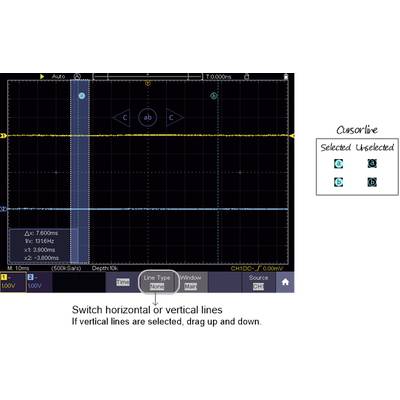

Ett diagram visar horisontella och vertikala linjer på en oscilloskopskärm. Text förklarar hur man förflyttar linjer.

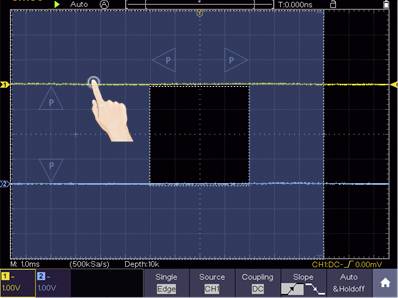

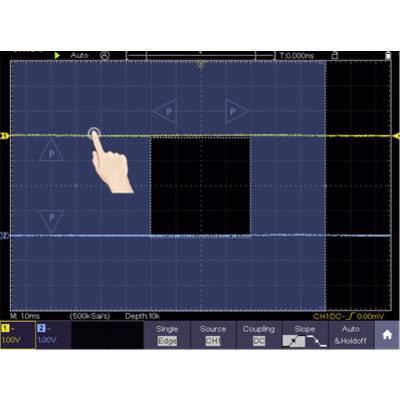

En oscilloskopbild visar en gul och en blå vågform på en rutnätsbakgrund. En handikon pekar på den gula linjen.

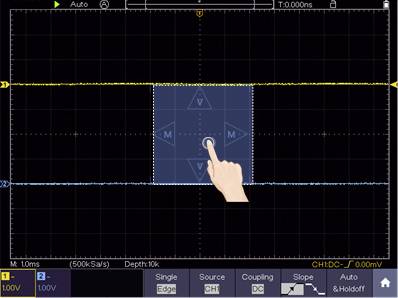

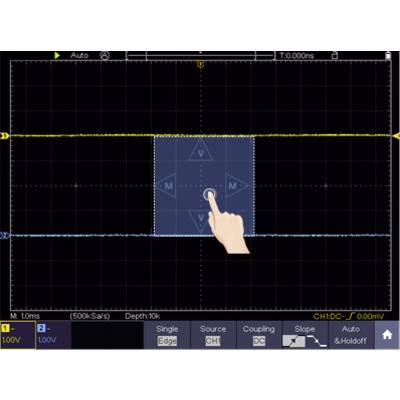

En vågformsdisplay visar två horisontella linjer. En hand pekar på ett styrfält med M-, V- och ^-symboler.

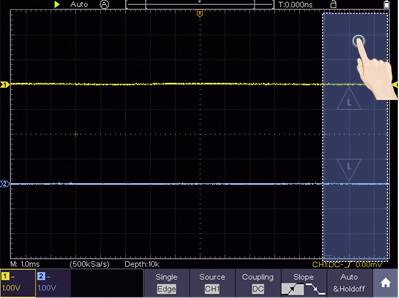

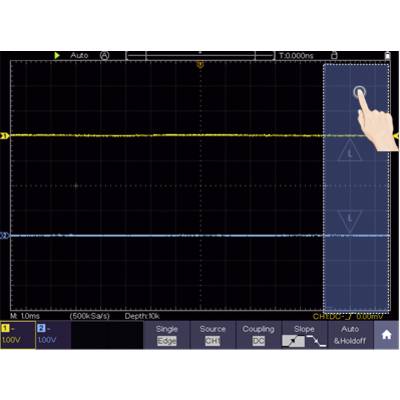

Ett oscilloskop med två vågformer i olika färger. En hand rör vid skärmen för att justera inställningar eller mätningar.

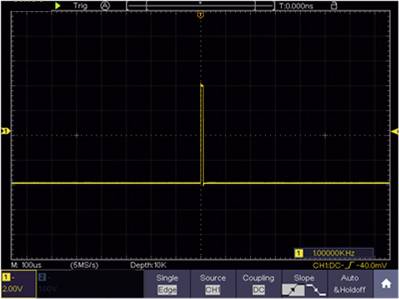

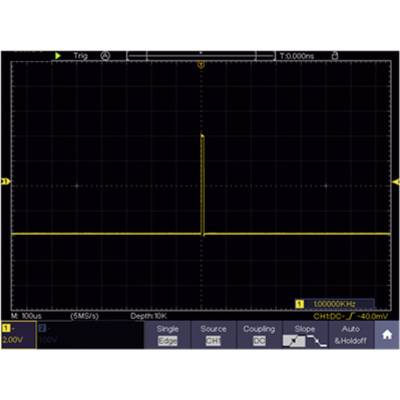

Oscilloskopskärm visar en gul pulsvåg på svart bakgrund, frekvens på 1 MHz, vertikal skala: 40 mV.

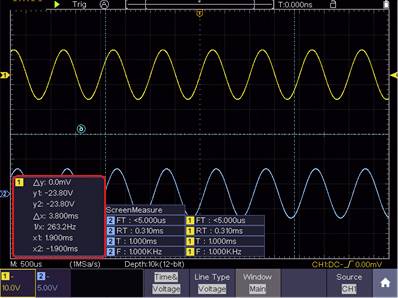

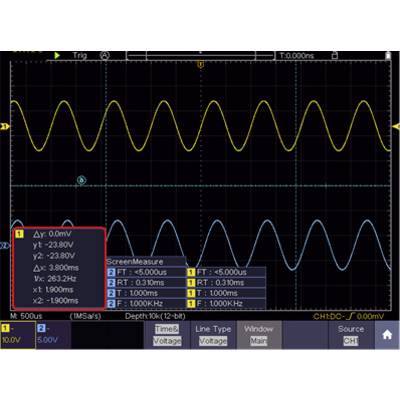

Oscilloskop visar två vågformer. Gul linje: 3,800 ms, -23,80 V; Blå linje: 2,630 ms, -23,80 V. Frekvens: 1,000 kHz.

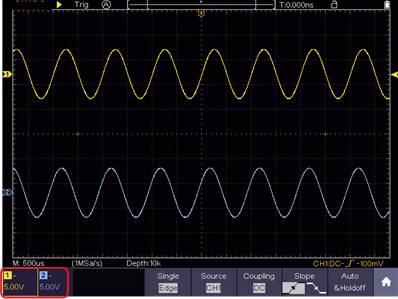

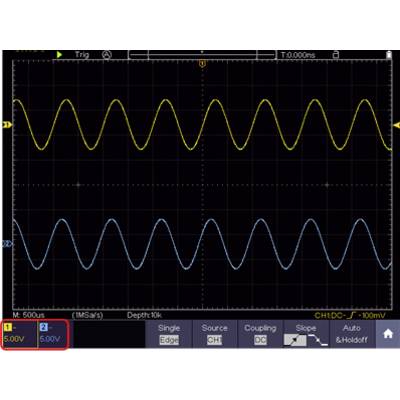

Oscilloskop-display med två sinusformade vågor: gul ovanför, blå undertill. Båda vågorna visar samma frekvens vid 5,00V.

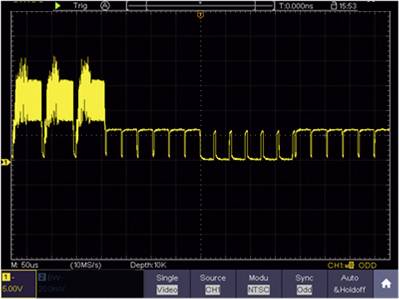

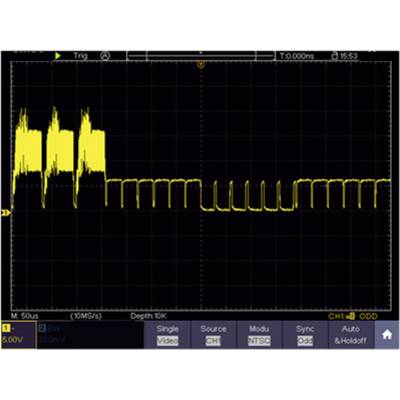

Ett oscilloskops skärm visar en gul, vågformig signal med stigande och fallande toppar som övergår till stabila vågor.

1/30

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

70 Styck

Antal

Styck

Toal (7 390,00 kr / stycken)

7 390,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Digitalt handoscilloskop VOLTCRAFT DSO-5072H

70 MHz bandbredd, 2 kanaler
Avsökningshastighet 1 GSA/s
Minnesdjup 40Mpts
8" (20.32cm) LCD-pekskärm upplösning 800 x 600 pixlar
8-bitars ADC-vertikal upplösning
Stöder SPI / I2C / RS232 / CAN-avkodning
Waveform capture rate 45000 wfms/s.

Viktig information!

Tekniska specifikationer

Typ av produkt: Handhållet oscilloskop

Bandbredd: 70 MHz

Samplingsfrekvens / kanal: 1 GSa/s

Upplösning: 8 Bit

Bildskärmsformat: 8" (20.32cm)

Oscilloskop - specifikationer: Digital lagring (DSO)
Handenhet
Multimeter-funktion

Antal analoga ingångar max.: 2

: (ej certifierad kalibrering)

Mätningskategori: CAT II

Ingångsimpedans: 1 MΩ±2%

Mått.: (L x B x H) 270 x 48 x 191 mm

Vikt: 1.7 kg

Antal digitala ingångar max.: 0

Bredd: 48 mm

Höjd: 191 mm

Längd: 270 mm

Gränssnitt: LAN
1 x USB 2.0 Device
1 x USB 2.0 Host

Minnesdjup / kanal: 40 Mpts

Typ: DSO-5072H

Efterlevnad och certifieringar

Certified by EU Garan

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2267610 VOLTCRAFT DSO-5072H Handhållet oscilloskop 70 MHz 2 kanaler 1 GSa/s 40 Mpts 8 Bit Digital lagring (DSO), Handenhet, Mult

Deklaration om överensstämmelse

Deklaration om överensstämmelse 2267610 VOLTCRAFT DSO-5072H Handhållet oscilloskop 70 MHz 2 kanaler 1 GSa/s 40 Mpts 8 Bit Digital lagring (DSO), Handenhet, Mult

Villkor för garanti

Villkor för garanti 2267610 VOLTCRAFT DSO-5072H Handhållet oscilloskop 70 MHz 2 kanaler 1 GSa/s 40 Mpts 8 Bit Digital lagring (DSO), Handenhet, Mult

Nedladdning

Nedladdning 2267610 VOLTCRAFT DSO-5072H Handhållet oscilloskop 70 MHz 2 kanaler 1 GSa/s 40 Mpts 8 Bit Digital lagring (DSO), Handenhet, Mult

Beskrivning

Perfekt att bära med sig.

Det kompakta digitala VOLTCRAFT handoscilloskopet är utrustat med ett inbyggt batteri (8000mAh) och en bärrem som kan användas praktiskt och flexibelt i olika inställningar. Som robust spänningsmätinstrument med en vikt på 1,7 kg har den 2 kanaler med 70 MHz bandbredd och ett minnesdjup på 40 Mpts. Omfattande triggerfunktioner och möjlighet till avkodning av buss gör den till en riktig multitalang i den mobila mätningsdatainsamlingen och de mätresultat som uppnås visas på 8" (20.32cm) färg-LCD-pekskärm med en upplösning på 800 x 600 pixlar. Den maximala samplingshastigheten i oscilloskopet ligger på upp till 1 GS/s och de olika mätspetsarna som är justerbara och ingår i leveransen möjliggör flexibel och variabel mätning. Dessutom medföljer en extern strömmodul samt en USB-kabel, med vilken uppmätta data snabbt kan överföras till datorn. Realtidrepresentation av amplitud på datorn är också möjlig, liksom flera triggertyper och gränssnitt.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
