Weidmüller 1896780000 Insats för hylsdon RockStar® HDC HA 10 + PE Fjäder 1 st

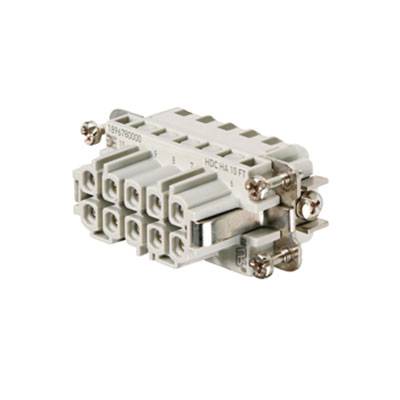

En rektangulär, multipolär elektrisk kontakt med metallåslås och flera anslutningar arrangerade i två rader.
Typ av produkt
Insats för hylsdon
Anslutning
Fjäder
Serie
RockStar® HDC HA
Funktioner
med kopparlegering
Totalt antal poler
10 + PE
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans ons 4 nov.
5 Styck
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
183,20 kr
3
5% = 27,27 kr
174,11 kr
5
7% = 63,55 kr
170,49 kr
10
8% = 151,50 kr
168,05 kr
25
10% = 446,50 kr
165,34 kr
50
11% = 1 045,00 kr
162,30 kr
Mängdrabatter varierar beroende på säljaren
Antal
Toal (183,20 kr / stycken)
183,20 kr
prav.tax.untaxed exkl. moms
exkl. 79,20 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Endast 5 Styck kvar på lager
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

kvinnlig insert

  • HDC HA 10 FT

Tekniska specifikationer

  • Nettovikt: 45 g
  • Gränstemperatur: -40 °C ... 125 °C
  • Isolationsmotstånd 1010 Ω
  • Föroreningsgrad: 3.
  • Bredd: 23 mm
  • Höjd: 31,1 mm
  • Djup: 56,6 mm
  • Höjd uttag 31,1 mm
  • Längd sockel 56,6 mm
  • Storlek 2
  • Serie: HA
  • MÄRKSPÄNNING (DIN EN 61984) 250 V.
  • Märkspänning enligt UL/CSA: 600 V AC/DC
  • Märkstötspänning (din en 61984) 4 kV
  • MÄRKSTRÖM (DIN EN 61984) 16 A.
  • Brännbarhetsklass UL 94: V-0
  • Genomgångsmotstånd: ≤ 2 MΩ
  • Isoleringsmaterial: PC glasfiberförstärkt (UL-listad och tågkvalificerad)
  • Isolering: IIIA
  • Kontaktcykler AG: ≥ 500
  • Anslutningstyp PE: Skruvanslutning
  • Ledaranslutningsarea AWG (PE), max.: AWG 14
  • Ledaranslutningsarea AWG (PE), min.: AWG 20
  • Avisoleringslängd Mätanslutning 8 mm
  • Avisoleringslängd PE-anslutning 10 mm
  • Åtdragningsmoment max. PE-anslutning 1,5 Nm
  • Åtdragningsmoment min. PE-anslutning 1,2 Nm
  • Fästskruv 4
  • Bladmått krysspår: Stl. PH1
  • Bladmått spår (PE-anslutning): SD 0,8 x 4,0
  • Yta: Silver passiviserad
  • Material: Kopparlegering
  • Bladmått spår (skruvanslutning): SD 0.5 x 3.0
Typ av produkt

Insats för hylsdon

Serie

RockStar® HDC HA

Funktioner

med kopparlegering

Anslutning

Fjäder

Totalt antal poler

10 + PE

Ledararea (max.)

2.5 mm²

Antal poler

10

Ledararea (min.)

0.25 mm²

Innehåll

1 st

Ledande kontakt (PE)

Ja

23

31.1 mm

56.6 mm

250 V

10

Bus

-40-125 °C

V0

4 kV

Spring clamp connection

Silver

3

0.5-2.5 mm²

0.5-2.5 mm²

0.5-2.5 mm²

0.25-2.5 mm²

TRUE

Other copper alloys

16 A

Thermoplastic

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 204602 Weidmüller 1896780000 Insats för hylsdon RockStar® HDC HA 10 + PE Fjäder 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 204602 Weidmüller 1896780000 Insats för hylsdon RockStar® HDC HA 10 + PE Fjäder 1 st

Beskrivning

Observera, denna text är maskinöversatt.

Kvinna insats. HDC - insert uttag, 250 V, 22 A, Antal platser: 10, spänning, storlek: 2. Den lilla och smala HA-serien används överallt där utrymmet är begränsat. Trådanslutningsnivån är utformad som en dragfjäder. Detta gör det praktiskt taget underhållsfritt och det är en säker och permanent anslutning, som är utformad vibrationssäker. Kontakter 10, Märkström: 22 A, Märkspänning: 250V, Märkspänning enl UL / CSA 600 V AC / DC, spänning.
