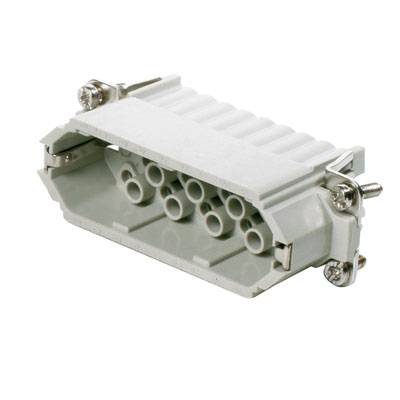

Weidmüller 1650810000 Stiftinsats RockStar® HDC HD 25 + PE Crimp 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Stiftinsats
Anslutning
Crimp
Serie
RockStar® HDC HD
Funktioner
med kopparlegering
Totalt antal poler
25 + PE
Datablad (PDF)
5 Styck
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
167,20 kr
3
5% = 8,30 kr
158,90 kr
5
7% = 11,60 kr
155,60 kr
10
8% = 13,82 kr
153,38 kr
25
10% = 16,30 kr
150,90 kr
50
11% = 19,08 kr
148,12 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (167,20 kr / stycken)
167,20 kr
exkl. moms
Endast 5 Styck kvar på lager
Höjdpunkter & detaljer
male insert
- HDC HD 25 MC
Tekniska specifikationer
- Nettovikt: 34 g
- Gränstemperatur: -40 °C ... 125 °C
- Isolationsmotstånd 1010 Ω
- Föroreningsgrad: 3.
- Bredd: 23 mm
- Höjd: 35 mm
- Djup: 73 mm
- Längd sockel 73 mm
- Storlek 5
- Serie HD
- MÄRKSPÄNNING (DIN EN 61984) 250 V.
- Märkspänning enligt UL/CSA: 600 V AC/DC
- Märkstötspänning (din en 61984) 4 kV
- MÄRKSTRÖM (DIN EN 61984) 10 A.
- Brännbarhetsklass UL 94: V-0
- Genomgångsmotstånd: ≤ 4 mΩ
- Isoleringsmaterial: PC glasfiberförstärkt (UL-listad och tågkvalificerad)
- Isolering: IIIA
- Kontaktcykler AG: ≥ 500
- Kontaktcykler Au: ≥ 500
- Anslutningstyp PE: Skruvanslutning
- Ledaranslutningsarea AWG (PE), max.: AWG 14
- Ledaranslutningsarea AWG (PE), min.: AWG 20
- Avisoleringslängd Mätanslutning 8 mm
- Avisoleringslängd PE-anslutning 10 mm
- Åtdragningsmoment max. PE-anslutning 1,5 Nm
- Åtdragningsmoment min. PE-anslutning 1,2 Nm
- Fästskruv 4
- Bladmått krysspår: Stl. PZ1
- Bladmått spår (PE-anslutning): SD 0,6 x 3,5, SD 0,8 x 4,0
- Höjd kontakt 35 mm
- Typ av produkt
Stiftinsats
- Serie
RockStar® HDC HD
- Funktioner
med kopparlegering
- Anslutning
Crimp
- Totalt antal poler
25 + PE
- Ledararea (max.)
2.5 mm²
- Antal poler
25
- Ledararea (min.)
0.14 mm²
- Innehåll
1 st
- Ledande kontakt (PE)
Ja
23
35 mm
73 mm
250 V
25
Pin
-40-125 °C
V0
4 kV
Crimp connection
Silver
3
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
0.14-2.5 mm²
TRUE
Other copper alloys
10 A
Thermoplastic
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 202829 Weidmüller 1650810000 Stiftinsats RockStar® HDC HD 25 + PE Crimp 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 202829 Weidmüller 1650810000 Stiftinsats RockStar® HDC HD 25 + PE Crimp 1 st
Beskrivning
Observera, denna text är maskinöversatt.
Tapphållaren. HDC - insats, stift, 250 V, 10 A, Antal platser: 25, Crimpanslutning, Storlek: 5. HD-serien har en hög kontakttäthet och är därför idealisk för signalbehandling. Trådanslutningsnivån är utformad som en crimpkontakt. Under årtionden, är den beprövade crimpanslutning används. Crimp kontakter medföljer inte insatserna. Kontakter 25, Märkström: 10 A, Märkspänning: 250V, Märkspänning enl UL / CSA 600 V AC / DC. Crimp.
Tapphållaren. HDC - insats, stift, 250 V, 10 A, Antal platser: 25, Crimpanslutning, Storlek: 5. HD-serien har en hög kontakttäthet och är därför idealisk för signalbehandling. Trådanslutningsnivån är utformad som en crimpkontakt. Under årtionden, är den beprövade crimpanslutning används. Crimp kontakter medföljer inte insatserna. Kontakter 25, Märkström: 10 A, Märkspänning: 250V, Märkspänning enl UL / CSA 600 V AC / DC. Crimp.
