Weidmüller 1875850000 Insats för hylsdon RockStar® HDC HE 24 + PE Push-In-klämma 1 st

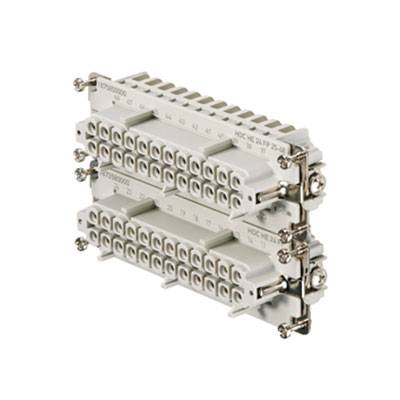

Dubbel klämliste med flera anslutningsklämmor, lämplig för användning i elektriska eller elektroniska tillämpningar.
Typ av produkt
Insats för hylsdon
Anslutning
Push-In-klämma
Serie
RockStar® HDC HE
Funktioner
med kopparlegering
Totalt antal poler
24 + PE
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans ons 4 nov.
5 Styck
Visa alternativ
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
311,20 kr
3
4% = 40,62 kr
297,66 kr
5
6% = 94,75 kr
292,25 kr
10
7% = 225,30 kr
288,67 kr
25
9% = 665,25 kr
284,59 kr
50
10% = 1 556,00 kr
280,08 kr
Mängdrabatter varierar beroende på säljaren
Antal
Toal (311,20 kr / stycken)
311,20 kr
prav.tax.untaxed exkl. moms
exkl. 79,20 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Endast 5 Styck kvar på lager
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

kvinnlig insert

  • HDC HE 24 FP 25-48

Tekniska specifikationer

  • Nettovikt: 114 g
  • Gränstemperatur: -40 °C ... 125 °C
  • Isolationsmotstånd 1010 Ω
  • Föroreningsgrad: 3.
  • Bredd: 34 mm
  • Höjd: 33,8 mm
  • Djup: 111 mm
  • Höjd uttag 33,8 mm
  • Längd sockel 111 mm
  • Storlek 8
  • Serie: HE
  • MÄRKSPÄNNING (DIN EN 61984) 500 V.
  • Märkspänning enligt UL/CSA: 600 V AC/DC
  • Märkstötspänning (din en 61984) 6 kV
  • MÄRKSTRÖM (DIN EN 61984) 16 A.
  • Brännbarhetsklass UL 94: V-0
  • Genomgångsmotstånd: ≤ 2 MΩ
  • Isoleringsmaterial: PC glasfiberförstärkt (UL-listad och tågkvalificerad)
  • Isolering: IIIA
  • Kontaktcykler AG: ≥ 500
  • Anslutningstyp PE: Skruvanslutning
  • Ledaranslutningsarea AWG (PE), max.: AWG 12
  • Ledaranslutningsarea AWG (PE), min.: AWG 20
  • Avisoleringslängd Mätanslutning 10 mm
  • Avisoleringslängd PE-anslutning 10 mm
  • Åtdragningsmoment max. PE-anslutning 1,5 Nm
  • Åtdragningsmoment min. PE-anslutning 1,2 Nm
  • Fästskruv 4
  • Bladmått krysspår: Stl. PH1
  • Bladmått spår (PE-anslutning): SD 0,8 x 4,0
  • Yta: Silver passiviserad
  • Material: Kopparlegering
  • Bladmått spår (skruvanslutning): SD 0.5 x 3.0
Typ av produkt

Insats för hylsdon

Serie

RockStar® HDC HE

Funktioner

med kopparlegering

Anslutning

Push-In-klämma

Totalt antal poler

24 + PE

Ledararea (max.)

2.5 mm²

Antal poler

24

Ledararea (min.)

0.5 mm²

Innehåll

1 st

Ledande kontakt (PE)

Ja

34

33.8 mm

111 mm

500 V

24

Bus

-40-125 °C

V0

6 kV

Other

Silver

3

0.5-2.5 mm²

0.5-1.5 mm²

0.5-2.5 mm²

0.5-2.5 mm²

TRUE

Other copper alloys

16 A

Thermoplastic

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 204489 Weidmüller 1875850000 Insats för hylsdon RockStar® HDC HE 24 + PE Push-In-klämma 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 204489 Weidmüller 1875850000 Insats för hylsdon RockStar® HDC HE 24 + PE Push-In-klämma 1 st

Beskrivning

Observera, denna text är maskinöversatt.

Kvinna insats. HDC - insert uttag, 500 V, 16 A, Antal platser: 24, PUSH IN-anslutning, storlek: 8. push-in anslutningstekniken är en direkt plug-in teknik. Den förbehandlade ledaren kan anslutas direkt till kabelanslutning nivå utan ytterligare stöd. Kontakter 48, Märkström: 16 A, Märkspänning: 500V, Märkspänning enl UL / CSA 600 V AC / DC, PUSH IN teknologi.
