Uni-T UPO1054 Digitalt oscilloskop 50 MHz 2 GSa/s 56 Mpts Digital lagring (DSO) 1 st

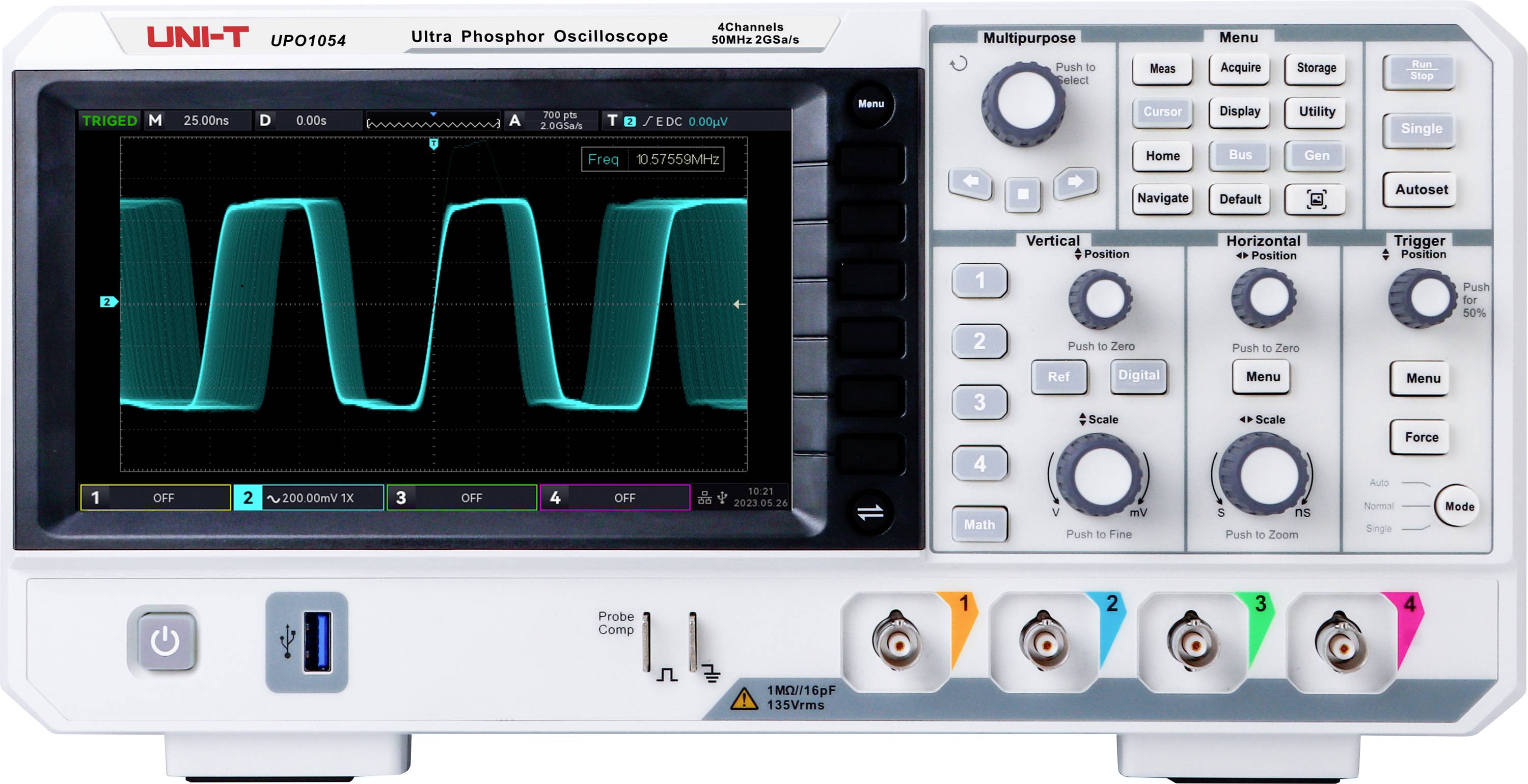

Ett oscilloskop med en vågform på skärmen. Manöverpanelen finns till höger, inklusive meny- och inställningsknappar.

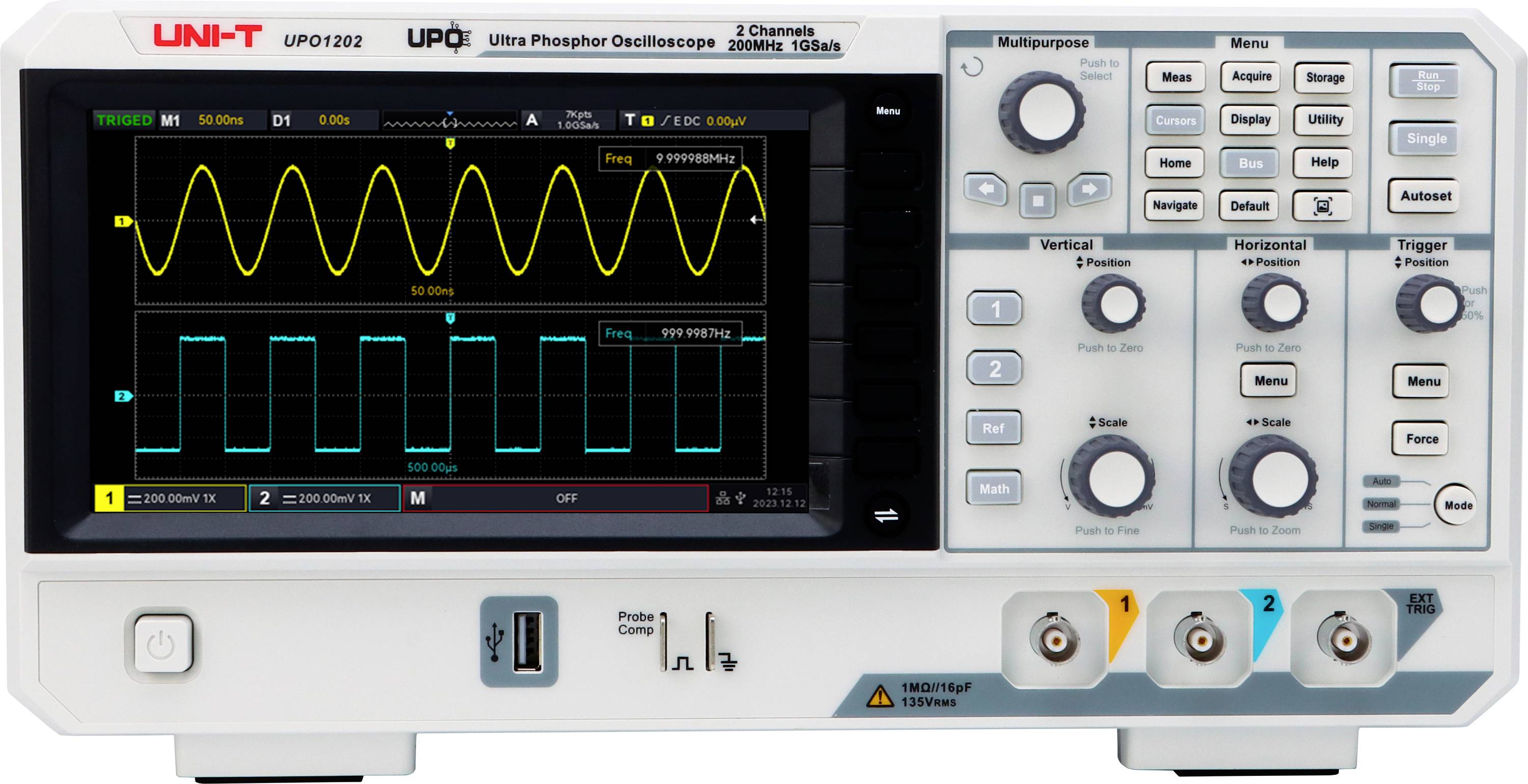

En oscilloskop visar sinusformade och fyrkantiga vågor på skärmen, med kontroller för att justera skala och triggernivå.

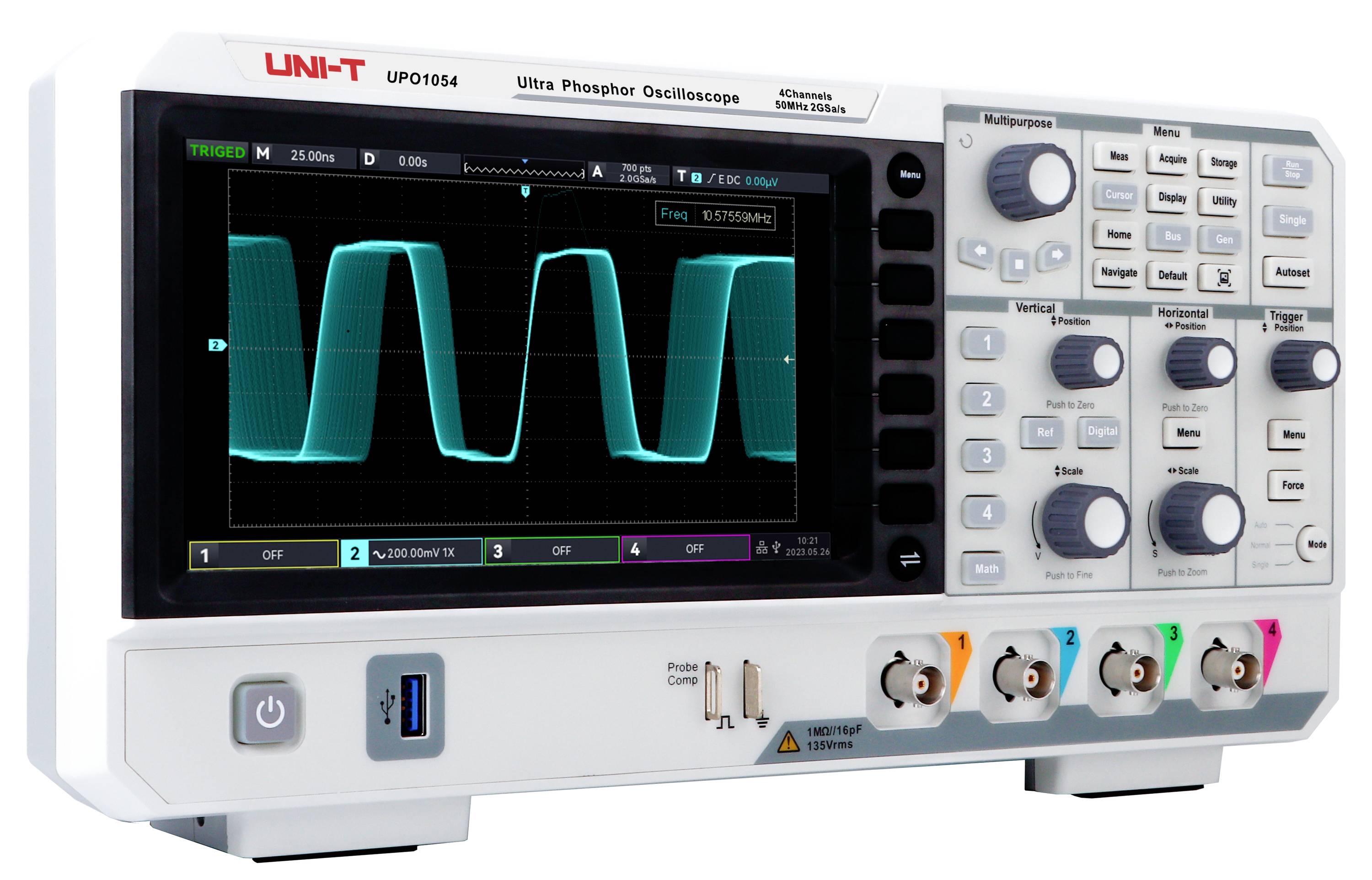

Ett digitalt oscilloskop med en display som visar en vågform. Manöverdon och anslutningar finns till höger om displayen.

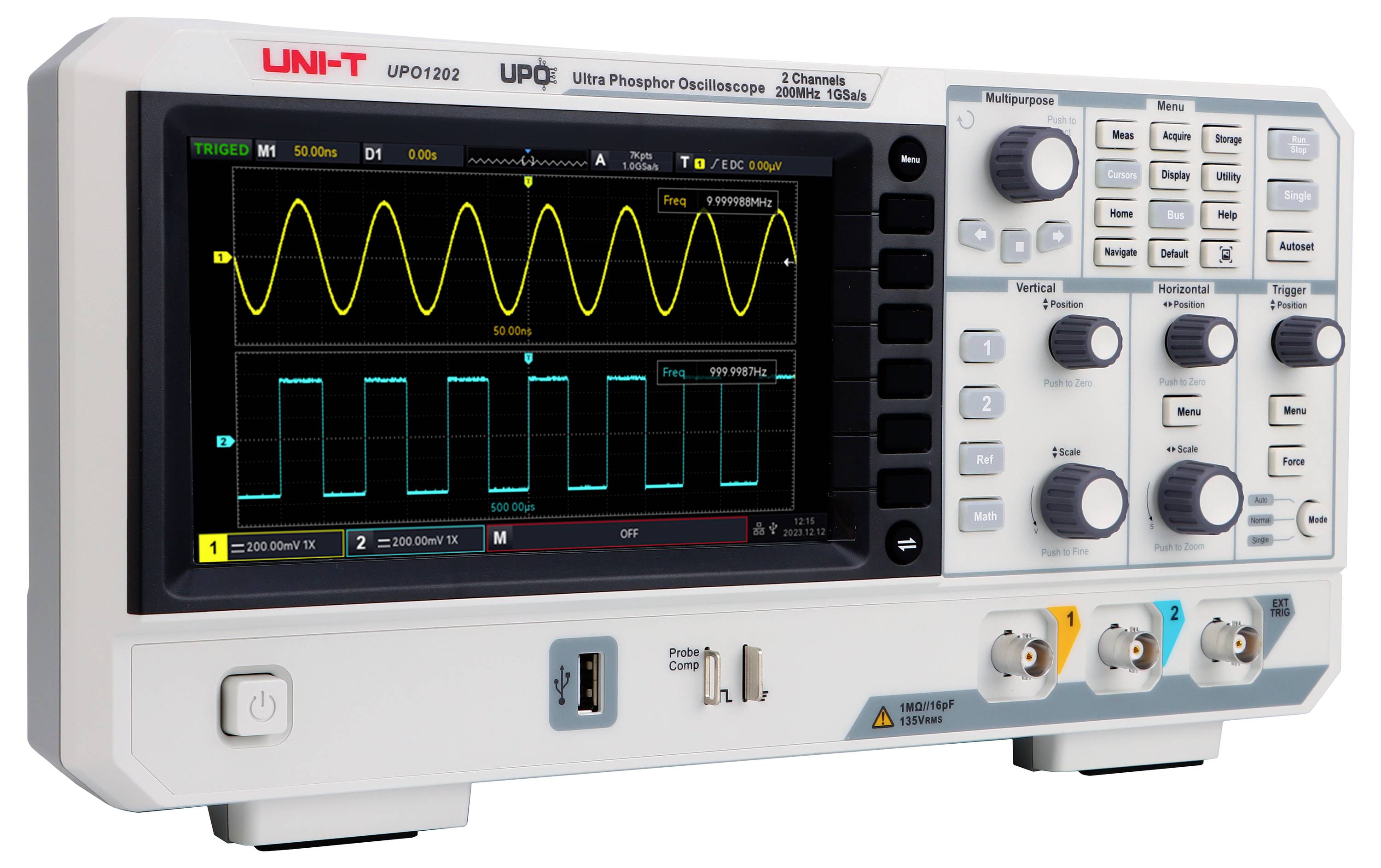

Ett oscilloskop visar två vågformiga signaler på skärmen. Manöverknappar och anslutningar finns till höger om displayen.

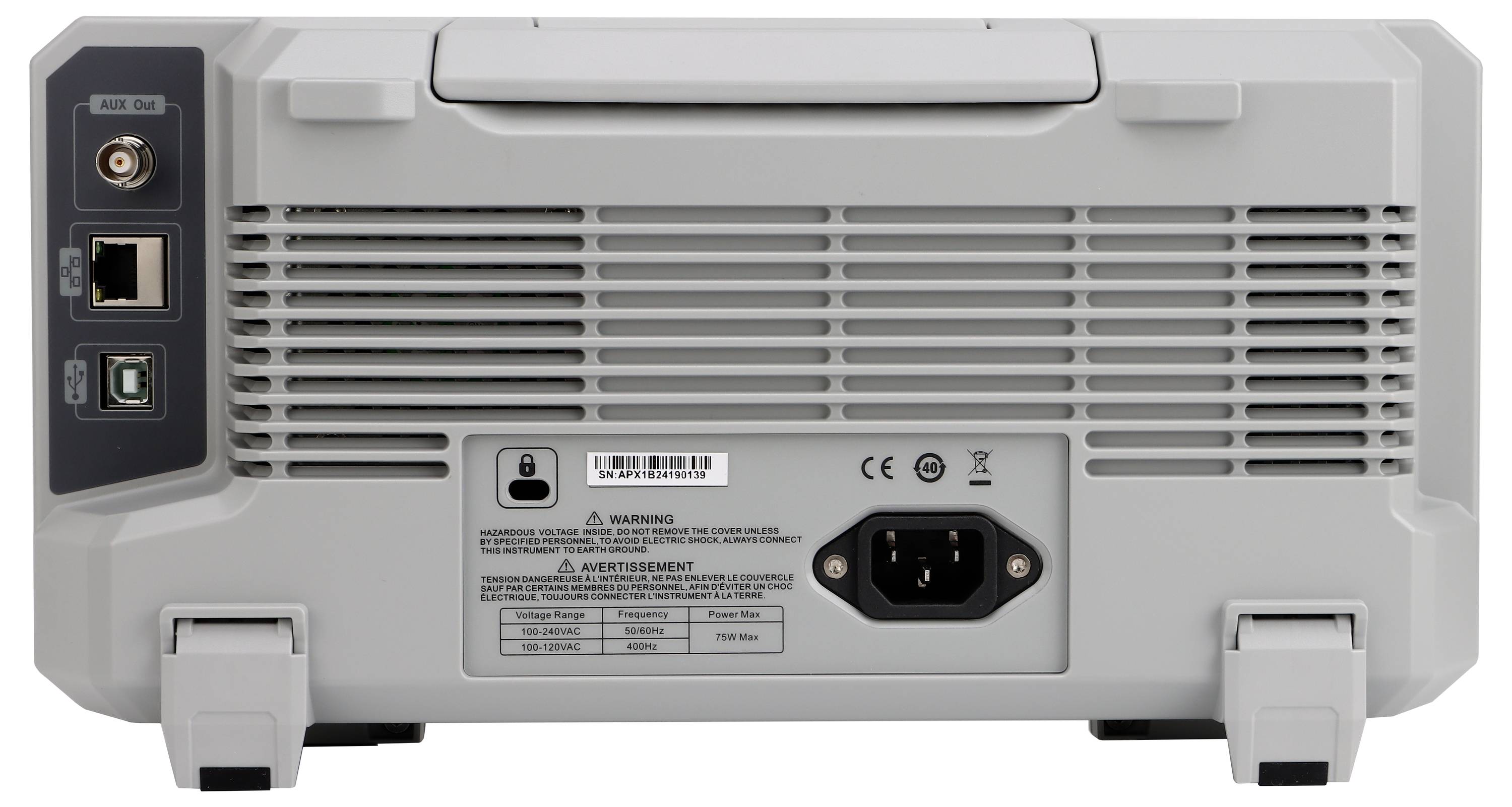

Baksidan av en elektronisk enhet med flera anslutningar, inklusive nätverks- och USB-portar, samt en strömkontakt, placerad på en grå yta.

Baksidan av en elektrisk apparat med anslutningar för Ethernet-kabel, strömuttag och kylgaller. Säkerhetsanvisningar visas.

1/6

Datablad (PDF)

Leverans ons. 30 sep.

18 Styck

Antal

Styck

Toal (4 232,00 kr / stycken)

4 232,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

UNI-T UPO1054 digitalt oscilloskop 50 MHz 4-kanalig 2 GSA/s 56 Mpts 500,000wfms/s 7” Display digital lagring (DSO)

• Bandbredd: 50 MHz
- Analoga kanaler: 4
Avsökningshastighet i realtid på 2 GSA/s
- Max. minneskapacitet: 56 Mpts
Waveform-registreringshastighet: 500.000 wfms/s.

Tekniska specifikationer

Typ av produkt: Digitalt oscilloskop

Bandbredd: 50 MHz

Samplingsfrekvens / kanal: 2 GSa/s

Oscilloskop - specifikationer: Digital lagring (DSO)

Antal analoga ingångar max.: 4

: (ej certifierad kalibrering)

Gränssnitt: RS-232C

Minnesdjup / kanal: 56 Mpts

Typ: UPO1054

Dokument & nedladdningar

Datablad

Datablad 3399998 Uni-T UPO1054 Digitalt oscilloskop 50 MHz 2 GSa/s 56 Mpts Digital lagring (DSO) 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3399998 Uni-T UPO1054 Digitalt oscilloskop 50 MHz 2 GSa/s 56 Mpts Digital lagring (DSO) 1 st

Beskrivning

UPO1054 digitalt oscilloskop använder Ultra fosfor 2.0-teknik. Den har en bandbredd på 50 MHz, en samplingshastighet i realtid på upp till 2 GSA/s och är utrustad med 4 kanaler. Dessutom stöder den en oberoende DVM-modul, har omfattande trigger- och bus-avkodningsfunktioner samt en fullständig lagringsbaserad maskinvaruavkodning. Oscilloskopet är lämpat för Embedded-systemdesign, mätteknik, underhållningselektronik, bil-elektronik, underhåll och utbildning samt många andra användningsområden.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

- Fast Acquire fosfor™: Använder den ursprungliga Ultra fosfor-displaytekniken för förbättrad signalvisualisering.
- Hardware-realtidsinspelning: Lagrar upp till 120.000 bilder för detaljerad signalföljning.
- 56Mpts långt minnesdjup: Möjliggör långsiktig vågformsregistrering utan distorsion vid hög avsökningshastighet.
- 36 parametermätningar: Stöder snabba parameter- och statistikmätningar, inklusive bildskärmsmätning, markörval och tröskelinställningar.
- Hög registreringshastighet: 150.000 wfms/s i normalläge, upp till 500.000 wfms/s i fast-Acquire-läge genom innovativ digital parallellbearbetning.
- Navigeringsfunktion: Erbjuder tids-, markör- och segmentnavigation för snabb vågformslokalisering och stöder automatisk scrollning med inställbara hastigheter.
- DVM-funktion: Inbyggd digital voltmeter med överlimit-larm.
Markörmätning: Stöder samtidig mätning på CH1, CH2, CH3, CH4, MATH, REFERENS, inklusive samtidig tid- och spänningsmätning
– Vågforminspelning i videoformat: Möjliggör uppspelning och analys på datorn för att förbättra användarupplevelsen.
- Fullständig minnes-Hardware-realtidskodning: Med 56Mpts minne sker realtidsavkodning av RS232/UART, I2C och SPI flera gånger snabbare än vanlig software-avkodning.
- 1Mpts avancerat FFT: Stöder flerområdesvy, spektral enskild vy, 4 spår och 4 detektorlägen, samt automatisk mätning av toppvärden för snabb identifiering av spektrala nyckelegenskaper.

Ingår i leveransen

- UPO1054 (50 MHz, 4 kanaler) x 1
- Nätkabel x 1
USB-kabel x 1
- Passiva mäthuvuden ut-P03 (60 MHz) x4
- Kalibreringscertifikat x 1
- Flerspråkiga säkerhetsinstruktioner x 1
Kort bruksanvisning x 1

Tips

Ytterligare modeller

- UPO1104: 100 MHz bandbredd, 4 analoga kanaler, 2 GSA/s samplingshastighet, upp till 56 Mpts minnesdjup, vågformningshastighet på 500.000 wfms/s.

UPO1204: 200 MHz bandbredd, 4 analoga kanaler, 2 GSA/s samplingshastighet, upp till 56 Mpts minnesdjup, vågformningshastighet på 500.000 wfms/s.
