Uni-T UPO1102 Digitalt oscilloskop 100 MHz 1 GSa/s 56 Mpts Multimeter-funktion 1 st

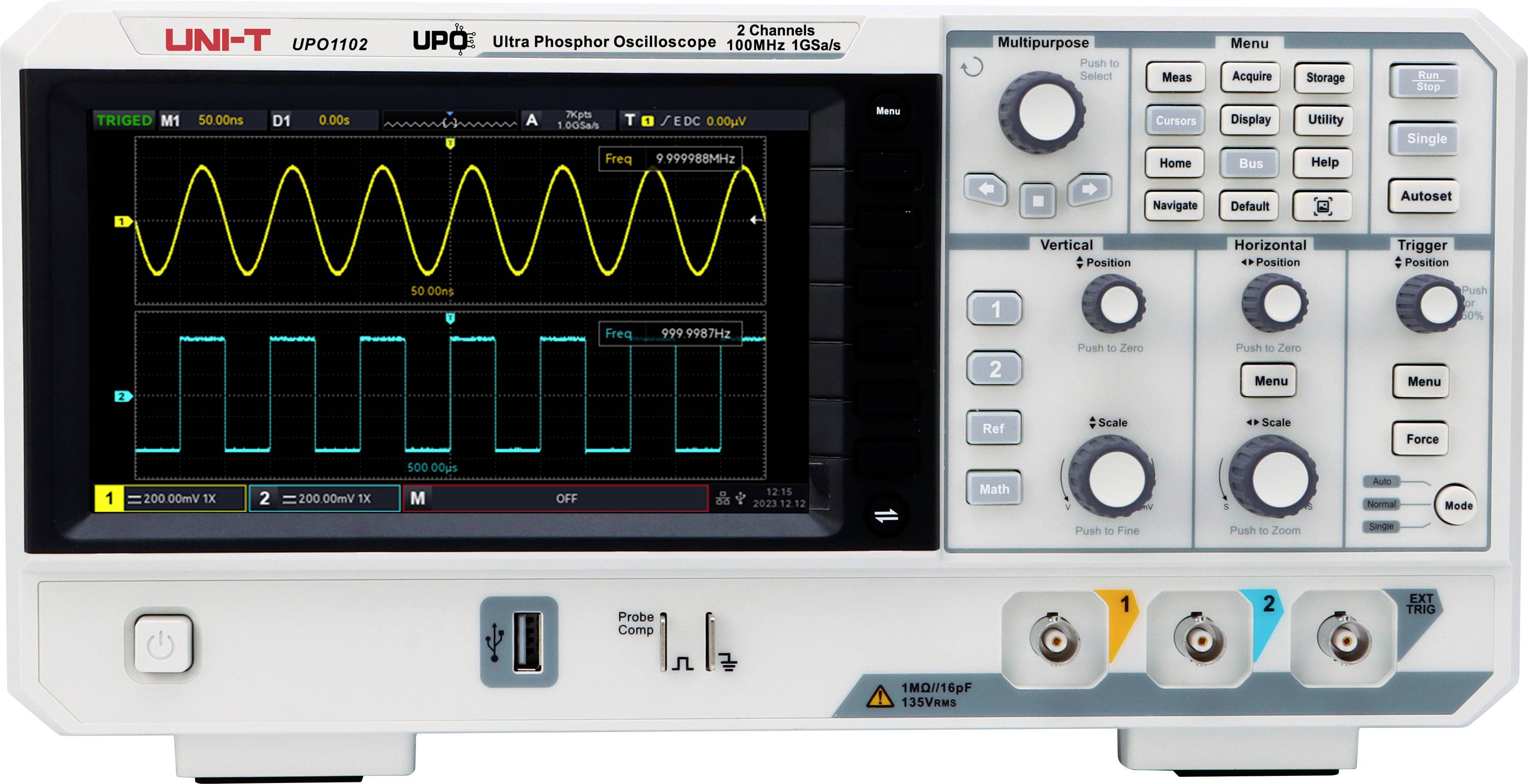

Oscilloskop med vågformsdisplay på skärmen, ett flertal manöverknappar och anslutningar. Modell: UNI-T UPO2102.

Baksidan av en grå projektor med anslutningar för ström, nätverk och USB. Ventilationsspringor är synliga.

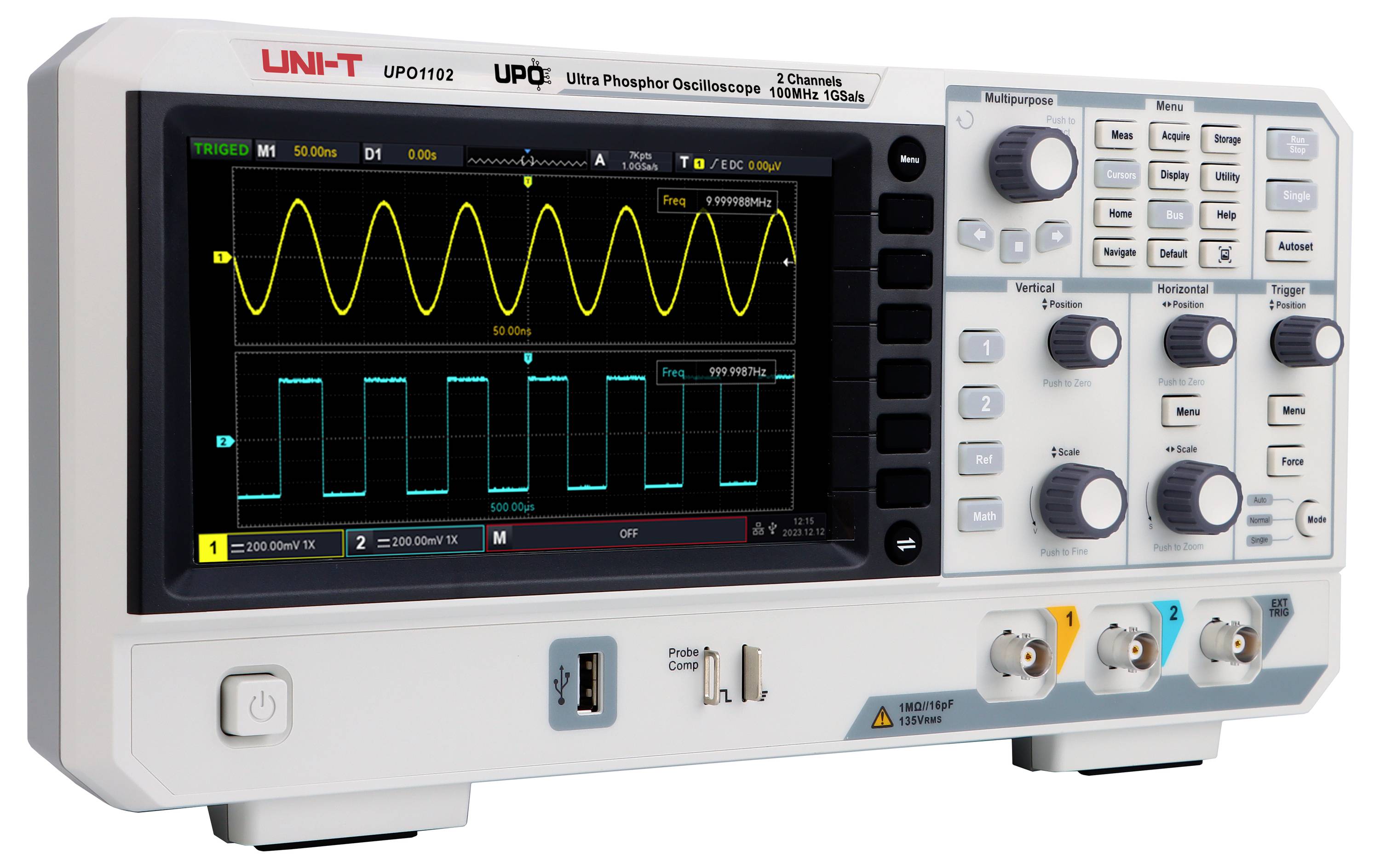

Oscilloskop med en aktiv mätkurva på displayen, som visar flera vippströmställare och vridreglage för styrning.

1/3

Datablad (PDF)

Leverans tis. 13 okt.

18 Styck

Antal

Styck

Toal (3 192,00 kr / stycken)

3 192,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

UNI-T UPO1102 digitalt oscilloskop 100 MHz 2-kanals 1 GSA/s 56 Mpts 500,000wfms/s 7"-display digitalt minne (DSO)

• Bandbredd: 100 MHz
- Analoga kanaler: 2
Avsökningshastighet i realtid 1 GSA/s
- Max. minneskapacitet: 56 Mpts
Waveform-registreringshastighet: 500.000 wfms/s.

Tekniska specifikationer

Typ av produkt: Digitalt oscilloskop

Bandbredd: 100 MHz

Samplingsfrekvens / kanal: 1 GSa/s

Oscilloskop - specifikationer: Multimeter-funktion

Antal analoga ingångar max.: 2

: (ej certifierad kalibrering)

Gränssnitt: RS-232C

Minnesdjup / kanal: 56 Mpts

Typ: UPO1102

Dokument & nedladdningar

Datablad

Datablad 3400000 Uni-T UPO1102 Digitalt oscilloskop 100 MHz 1 GSa/s 56 Mpts Multimeter-funktion 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3400000 Uni-T UPO1102 Digitalt oscilloskop 100 MHz 1 GSa/s 56 Mpts Multimeter-funktion 1 st

Beskrivning

UPO1102 digitalt oscilloskop använder den innovativa UNI-T Ultra fosfor 2.0-tekniken med en ny designuppgradering. Den har djup minnesdjup, hög Waveform-registreringshastighet, registrering och uppspelning av vågform i realtid samt en 256-stegs gråskala. Dessutom stöder den en DVM-modul, avancerad trigger- och bussavkodningsfunktioner samt fullständig lagringsbaserad maskinvaruavkodning. Oscilloskopet kommer i Embedded-System-design, mätteknik, industri- och underhållningselektronik, bil-elektronik, underhåll, forskning och utveckling samt utbildning används på många olika sätt.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

- Ultra fosfor 2.0: Vågformshastighet på upp till 100.000 wfms/s i normalläge och upp till 500.000 wfms/s i fast-Acquire-läge.
- Långt minnesdjup: 56Mpts minnesdjup för omfattande frekvensområdesinformation vid hög avsökningshastighet.
- Multi-Scopes 2.0: Möjliggör en separat tidbas- och spänningsraster-visning för två kanaler, så att två olika signaler kan observeras samtidigt i ett fönster.
- Fullständig minnes-Hardware-realtidskodning: Realtids-avkodning med 56Mpts minnesdjup för RS232/UART, I2C och SPI, 100x snabbare än vanlig mjukvaruavkodning, för en betydligt högre analyseffektivitet.
- 1M-punkter avancerad FFT: Djupliggande frekvensområdesanalys med flerområdesspsikt, spektral enskild vy och multidimensionell signalvisualisering. Har 4 spår och olika detektorlägen för mångsidiga analyser samt automatisk mätning av toppvärden, för att snabbt identifiera viktiga spektrala egenskaper.

Ingår i leveransen

- UPO1102 (100 MHz, 2 kanaler) x 1
- Nätkabel x 1
USB-kabel x 1
- Passiva mäthuvuden ut-P04 (100 MHz) x2
- Kalibreringscertifikat x 1
- Flerspråkiga säkerhetsinstruktioner x 1
Kort bruksanvisning x 1

Tips

Ytterligare modeller

UPO1202: 200 MHz bandbredd, 2 analoga kanaler, 1 GSA/s samplingshastighet, upp till 56 Mpts minnesdjup, vågformningshastighet på 500.000 wfms/s.

Programalternativ

- UPO1002X-1MT2M: 100 MHz-uppgradering till 200 MHz bandbredd.
