Weidmüller 1967220000 Insats för hylsdon RockStar® HDC HVE 3 + 2 + PE Fjäder 1 st

EAN:
Fabrikatsnr.
Artikelnr.:

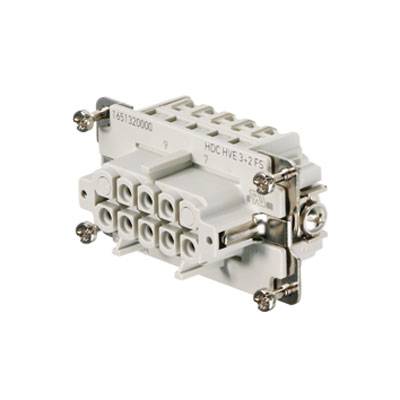

En grå, multipolär kontakt för industriella tillämpningar med flera anslutningsöppningar och skruvförbindningar.
Typ av produkt
Insats för hylsdon
Anslutning
Fjäder
Serie
RockStar® HDC HVE
Funktioner
med kopparlegering
Totalt antal poler
3 + 2 + PE
Datablad (PDF)
Leverans fre 30 okt.
5 Styck
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
263,20 kr
3
4% = 34,35 kr
251,75 kr
5
6% = 80,15 kr
247,17 kr
10
7% = 190,60 kr
244,14 kr
25
9% = 562,50 kr
240,70 kr
50
10% = 1 316,00 kr
236,88 kr
Mängdrabatter varierar beroende på säljaren
Antal
Toal (263,20 kr / stycken)
263,20 kr
prav.tax.untaxed exkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Endast 5 Styck kvar på lager
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

HDC - Kontakt, Hylsa, 830 V, 20 A, Antal poler: 5, Klämfjäderanslutning, Byggstorlek: 4

  • HDC HVE 3+2 FT CTH

Tekniska specifikationer

  • Nettovikt: 50 g
  • Gränstemperatur: -40 °C ... 125 °C
  • Isolationsmotstånd 1010 Ω
  • Föroreningsgrad: 3.
  • Bredd: 34 mm
  • Höjd: 33 mm
  • Djup: 64 mm
  • Höjd uttag 33 mm
  • Längd sockel 64 mm
  • Storlek 4
  • Serie: HVE
  • MÄRKSPÄNNING (DIN EN 61984) 830 V.
  • Märkspänning enligt UL/CSA: 600 V AC/DC
  • Märkstötspänning (din en 61984) 8 kV
  • MÄRKSTRÖM (DIN EN 61984) 20 A.
  • Brännbarhetsklass UL 94: V-0
  • Genomgångsmotstånd: ≤ 2 MΩ
  • Isoleringsmaterial: PC glasfiberförstärkt (UL-listad och tågkvalificerad)
  • Isolering: IIIA
  • Kontaktcykler AG: ≥ 500
  • Anslutningstyp PE: Skruvanslutning
  • Ledaranslutningsarea AWG (PE), max.: AWG 12
  • Ledaranslutningsarea AWG (PE), min.: AWG 20
  • Avisoleringslängd Mätanslutning 8 mm
  • Avisoleringslängd PE-anslutning 10 mm
  • Åtdragningsmoment max. PE-anslutning 1,5 Nm
  • Åtdragningsmoment min. PE-anslutning 1,2 Nm
  • Fästskruv 4
  • Bladmått krysspår: Stl. PH1
  • Bladmått spår (PE-anslutning): SD 0,8 x 4,0
  • Yta: Silver passiviserad
  • Material: Kopparlegering
  • Bladmått spår (skruvanslutning): SD 0.5 x 3.0
  • Antal effektkontakter 3
Typ av produkt

Insats för hylsdon

Serie

RockStar® HDC HVE

Funktioner

med kopparlegering

Anslutning

Fjäder

Totalt antal poler

3 + 2 + PE

Ledararea (max.)

2.5 mm²

Antal poler

3

2

Ledararea (min.)

0.25 mm²

Innehåll

1 st

Ledande kontakt (PE)

Ja

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 256178 Weidmüller 1967220000 Insats för hylsdon RockStar® HDC HVE 3 + 2 + PE Fjäder 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 256178 Weidmüller 1967220000 Insats för hylsdon RockStar® HDC HVE 3 + 2 + PE Fjäder 1 st

Beskrivning

Högspänningsinsatserna i HVE-serien är bestyckade med två efterkontakterande styrkontakter.
Ledaranslutningarna är utformade som crimpkontakter. Således krävs praktiskt taget ingen service. Dessutom upprättas en säker och permanent anslutning som är resistent mot vibrationer.

Antal poler: 5
Märkström: 24 A
Märkspänning: 830 V
Nominell spänning enligt UL/CSA: 600 V AC/DC
Fjäderanslutning
