Weidmüller 1896790000 Stiftinsats RockStar® HDC HA 10 + PE Fjäder 1 st

EAN:
Fabrikatsnr.
Artikelnr.:

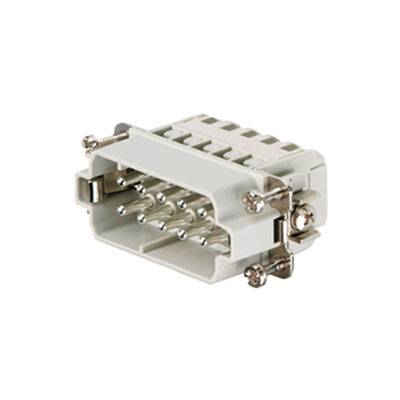

Metallkontakter med flera metallstift och skruvförbindningar, lämpliga för industriella tillämpningar och elektriska anslutningar.
Typ av produkt
Stiftinsats
Anslutning
Fjäder
Serie
RockStar® HDC HA
Funktioner
med kopparlegering
Totalt antal poler
10 + PE
Datablad (PDF)
Leverans mån 2 nov.
5 Styck
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
215,20 kr
3
5% = 32,01 kr
204,53 kr
5
7% = 74,70 kr
200,26 kr
10
8% = 178,00 kr
197,40 kr
25
10% = 524,50 kr
194,22 kr
50
11% = 1 227,50 kr
190,65 kr
Mängdrabatter varierar beroende på säljaren
Antal
Toal (215,20 kr / stycken)
215,20 kr
prav.tax.untaxed exkl. moms
exkl. 79,20 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Endast 5 Styck kvar på lager
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

male insert

  • HDC HA 10 MT

Tekniska specifikationer

  • Nettovikt: 43 g
  • Gränstemperatur: -40 °C ... 125 °C
  • Isolationsmotstånd 1010 Ω
  • Föroreningsgrad: 3.
  • Bredd: 23 mm
  • Höjd: 29 mm
  • Djup: 56,6 mm
  • Längd sockel 56,6 mm
  • Storlek 2
  • Serie: HA
  • MÄRKSPÄNNING (DIN EN 61984) 250 V.
  • Märkspänning enligt UL/CSA: 600 V AC/DC
  • Märkstötspänning (din en 61984) 4 kV
  • MÄRKSTRÖM (DIN EN 61984) 16 A.
  • Brännbarhetsklass UL 94: V-0
  • Genomgångsmotstånd: ≤ 2 MΩ
  • Isoleringsmaterial: PC glasfiberförstärkt (UL-listad och tågkvalificerad)
  • Isolering: IIIA
  • Kontaktcykler AG: ≥ 500
  • Anslutningstyp PE: Skruvanslutning
  • Ledaranslutningsarea AWG (PE), max.: AWG 14
  • Ledaranslutningsarea AWG (PE), min.: AWG 20
  • Avisoleringslängd Mätanslutning 8 mm
  • Avisoleringslängd PE-anslutning 10 mm
  • Åtdragningsmoment max. PE-anslutning 1,5 Nm
  • Åtdragningsmoment min. PE-anslutning 1,2 Nm
  • Fästskruv 4
  • Bladmått krysspår: Stl. PH1
  • Bladmått spår (PE-anslutning): SD 0,8 x 4,0
  • Yta: Silver passiviserad
  • Material: Kopparlegering
  • Bladmått spår (skruvanslutning): SD 0.5 x 3.0
  • Höjd kontakt 29 mm
Typ av produkt

Stiftinsats

Serie

RockStar® HDC HA

Funktioner

med kopparlegering

Anslutning

Fjäder

Totalt antal poler

10 + PE

Ledararea (max.)

2.5 mm²

Antal poler

10

Ledararea (min.)

0.25 mm²

Innehåll

1 st

Ledande kontakt (PE)

Ja

23

29 mm

56.6 mm

250 V

10

Pin

-40-125 °C

V0

4 kV

Spring clamp connection

Silver

3

0.5-2.5 mm²

0.5-2.5 mm²

0.5-2.5 mm²

0.25-2.5 mm²

TRUE

Other copper alloys

16 A

Thermoplastic

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 204603 Weidmüller 1896790000 Stiftinsats RockStar® HDC HA 10 + PE Fjäder 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 204603 Weidmüller 1896790000 Stiftinsats RockStar® HDC HA 10 + PE Fjäder 1 st

Beskrivning

Observera, denna text är maskinöversatt.

Tapphållaren. HDC - insats, stift, 250 V, 22 A, Antal platser: 10, spänning, storlek: 2. Den lilla och smala HA-serien används överallt där utrymmet är begränsat. Trådanslutningsnivån är utformad som en dragfjäder. Detta gör det praktiskt taget underhållsfritt och det är en säker och permanent anslutning, som är utformad vibrationssäker. Kontakter 10, Märkström: 22 A, Märkspänning: 250V, Märkspänning enl UL / CSA 600 V AC / DC, spänning.
