Weidmüller 1651320000 Insats för hylsdon RockStar® HDC HVE 3 + 2 + PE Skruv 1 st

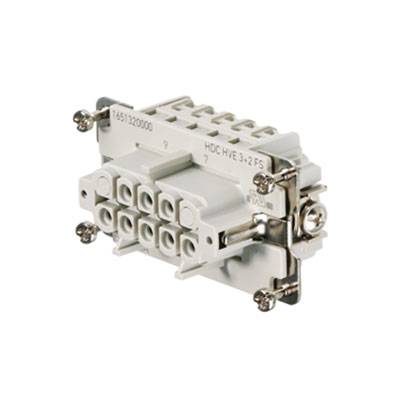

'Industriell kontaktdon med flera anslutningar och ett grått hölje, utrustad med metallklämmor för säker fastsättning.'
Typ av produkt
Insats för hylsdon
Anslutning
Skruv
Serie
RockStar® HDC HVE
Funktioner
med kopparlegering
Totalt antal poler
3 + 2 + PE
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans tis 3 nov.
5 Styck
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
215,20 kr
3
5% = 32,01 kr
204,53 kr
5
7% = 74,70 kr
200,26 kr
10
8% = 178,00 kr
197,40 kr
25
10% = 524,50 kr
194,22 kr
50
11% = 1 227,50 kr
190,65 kr
Mängdrabatter varierar beroende på säljaren
Antal
Toal (215,20 kr / stycken)
215,20 kr
prav.tax.untaxed exkl. moms
exkl. 79,20 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Endast 5 Styck kvar på lager
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

kvinnlig insert

  • HDC HVE 3 + 2 FS

Tekniska specifikationer

  • Nettovikt: 56 g
  • Gränstemperatur: -40 °C ... 125 °C
  • Isolationsmotstånd 1010 Ω
  • Föroreningsgrad: 3.
  • Bredd: 34 mm
  • Höjd: 35,2 mm
  • Djup: 64 mm
  • Höjd uttag 35,2 mm
  • Längd sockel 64 mm
  • Storlek 4
  • Serie: HVE
  • MÄRKSPÄNNING (DIN EN 61984) 830 V.
  • Märkspänning enligt UL/CSA: 600 V AC/DC
  • Märkstötspänning (din en 61984) 8 kV
  • MÄRKSTRÖM (DIN EN 61984) 20 A.
  • Brännbarhetsklass UL 94: V-0
  • Genomgångsmotstånd: ≤ 2 MΩ
  • Isoleringsmaterial: PC glasfiberförstärkt (UL-listad och tågkvalificerad)
  • Isolering: IIIA
  • Kontaktcykler AG: ≥ 500
  • Anslutningstyp PE: Skruvanslutning
  • Ledaranslutningsarea AWG (PE), max.: AWG 12
  • Ledaranslutningsarea AWG (PE), min.: AWG 20
  • Avisoleringslängd Mätanslutning 9 mm
  • Avisoleringslängd PE-anslutning 10 mm
  • Åtdragningsmoment max. PE-anslutning 1,5 Nm
  • Åtdragningsmoment min. PE-anslutning 1,2 Nm
  • Fästskruv 4
  • Bladmått krysspår: Stl. PH1
  • Bladmått spår (PE-anslutning): SD 0,8 x 4,0
  • Yta: Silver passiviserad
  • Material: Kopparlegering
  • Bladmått spår (skruvanslutning): SD 0,6 x 3,5
  • Antal effektkontakter 3
Typ av produkt

Insats för hylsdon

Serie

RockStar® HDC HVE

Funktioner

med kopparlegering

Anslutning

Skruv

Totalt antal poler

3 + 2 + PE

Ledararea (max.)

2.5 mm²

Antal poler

3

2

Ledararea (min.)

0.5 mm²

Innehåll

1 st

Ledande kontakt (PE)

Ja

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 202864 Weidmüller 1651320000 Insats för hylsdon RockStar® HDC HVE 3 + 2 + PE Skruv 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 202864 Weidmüller 1651320000 Insats för hylsdon RockStar® HDC HVE 3 + 2 + PE Skruv 1 st

Beskrivning

Observera, denna text är maskinöversatt.

Kvinna insats. HDC - insert uttag, 830 V, 20 A, Antal platser: 5, Skruvanslutning, Storlek: är 4. högspännings skär HVE-serien utrustad med två eftersläpande kontakter. Trådanslutningsnivån är utformad som en skruvelement. Alla skruvanslutningselement är utrustade med en trådskyddsfjäder. Kontakter 5 Märkström: 24 A, Märkspänning: 830 V, märkspänning enligt UL / CSA 600 V AC / DC, Skruv.
