Uni-T MSO2204X Digitalt oscilloskop 200 MHz 5 GSa/s 100 Mpts Mixed-Signal (MSO) 1 st

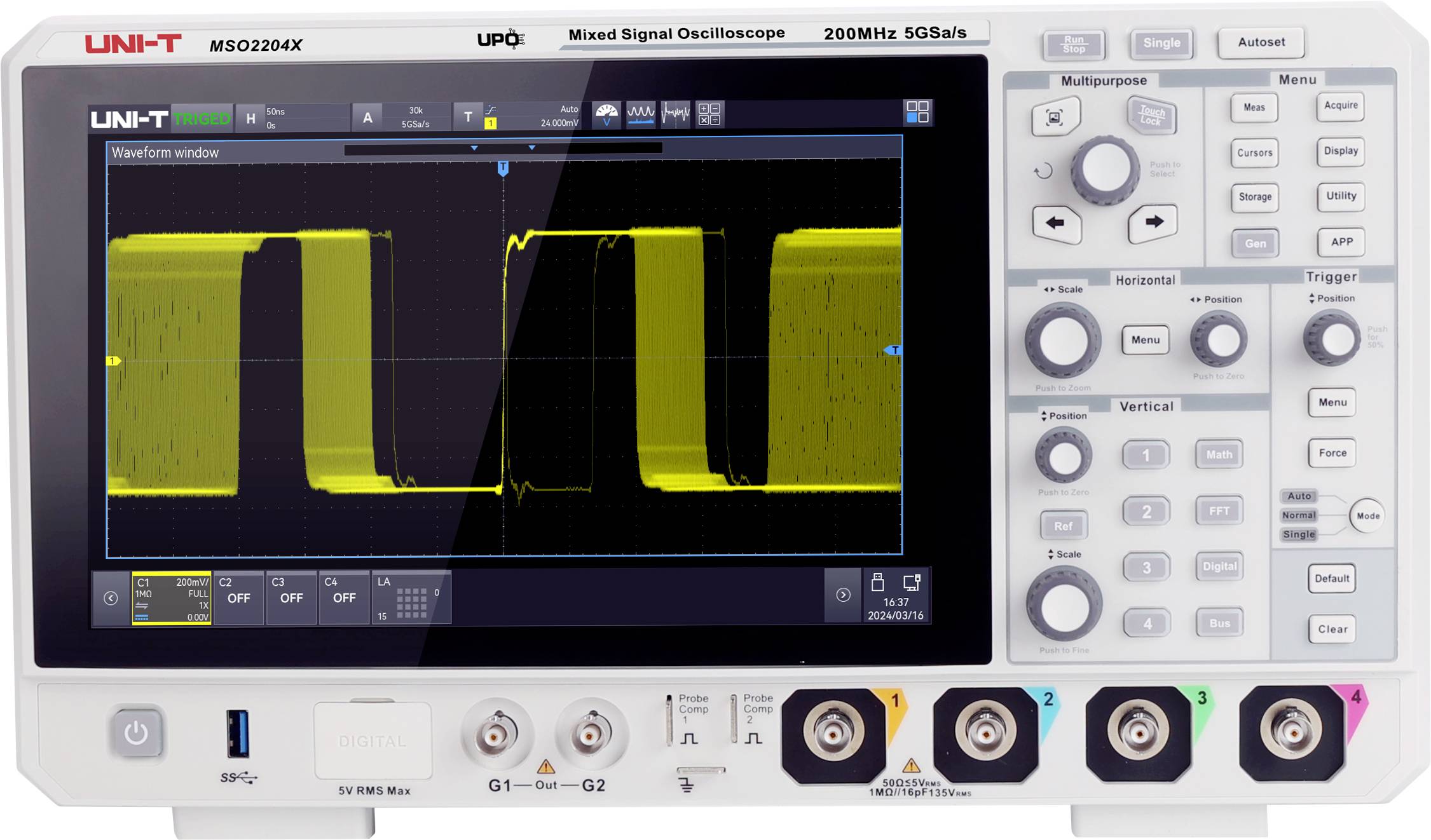

Oscilloskop med digital display som visar en gul vågform på svart bakgrund. Knappar och anslutningar synliga.

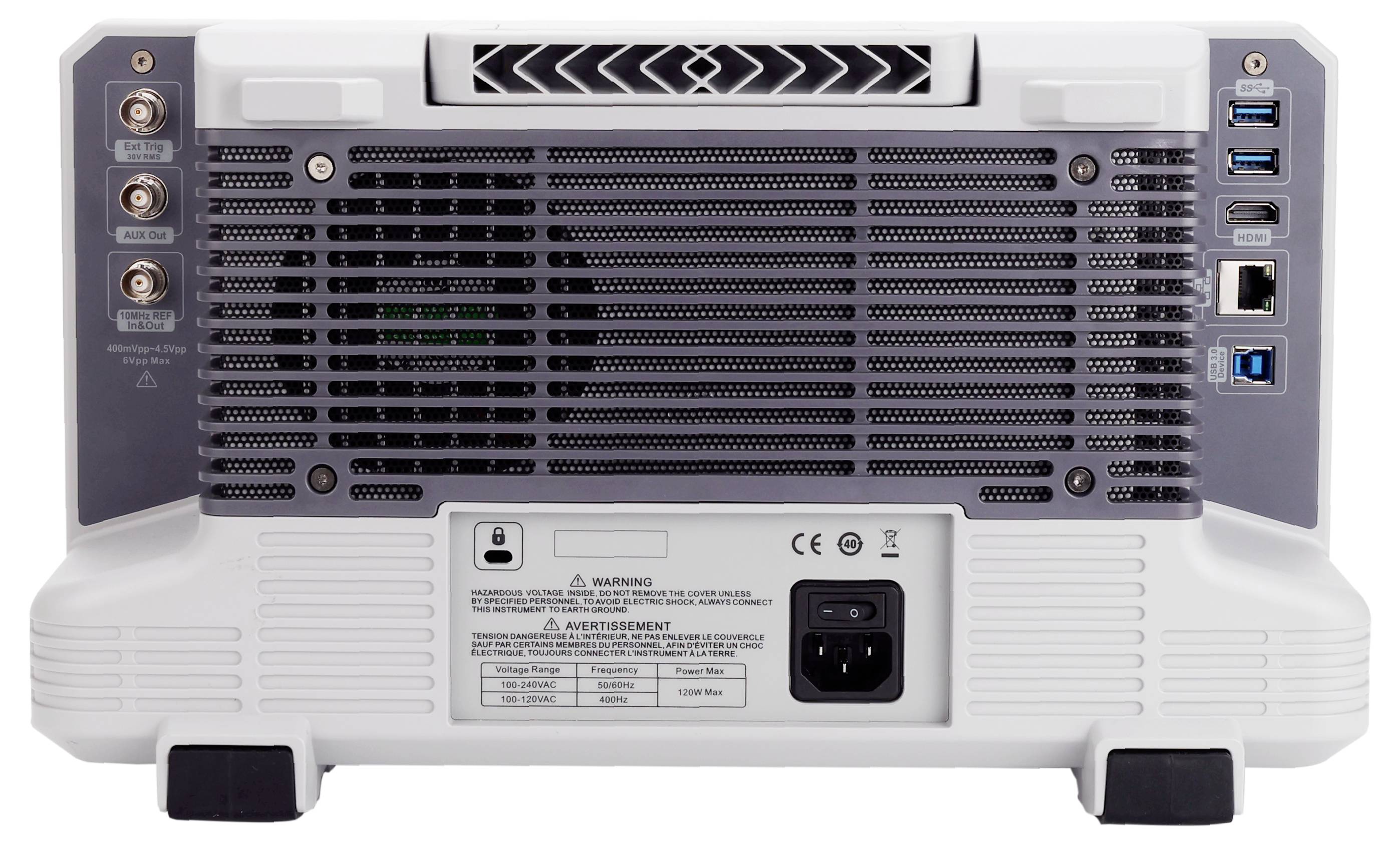

Baksidan av en elektronisk enhet med ventilationsgaller, anslutningar och strömkontakt; textvarningar och specifikationer är synliga.

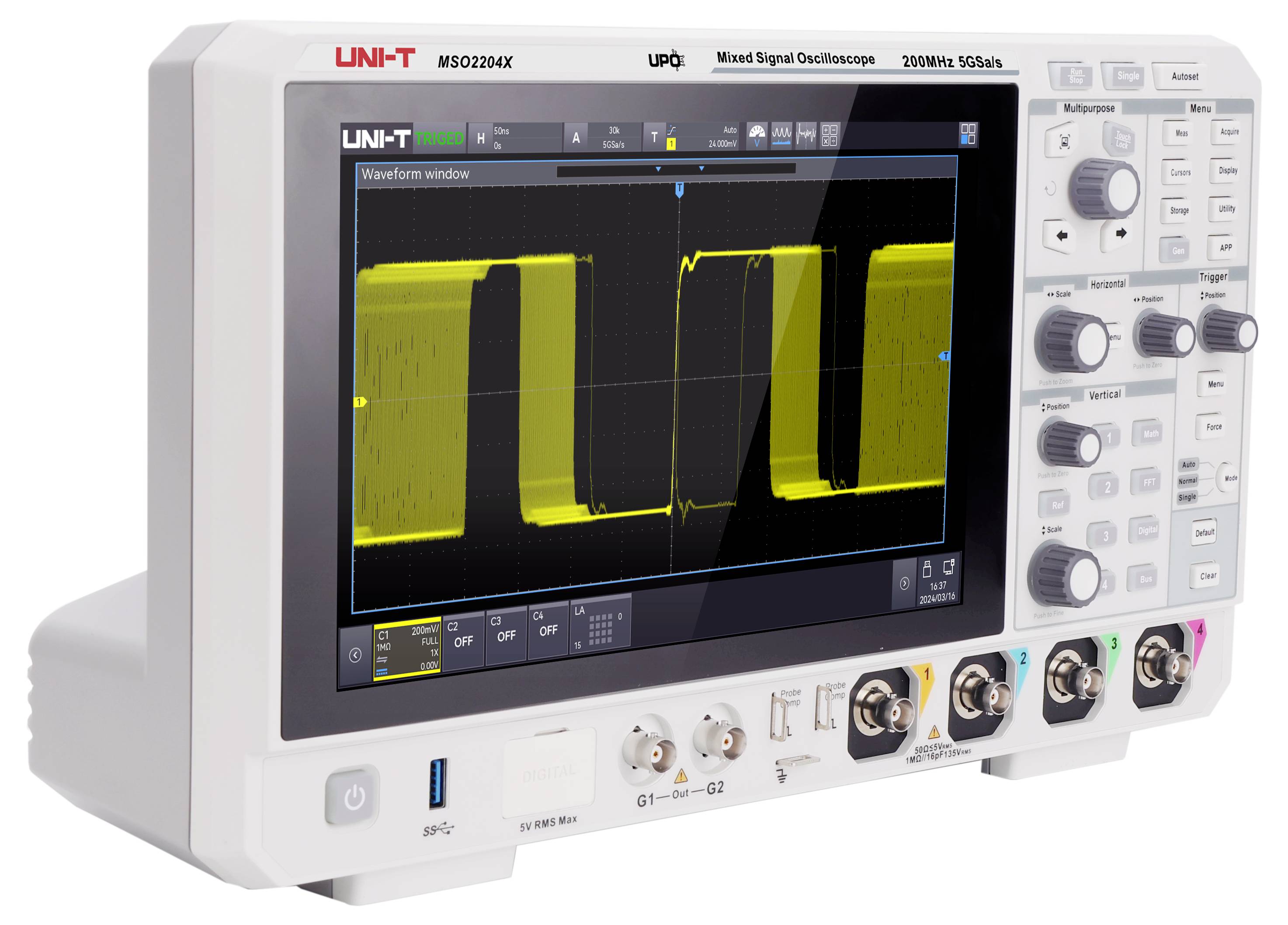

Ett digitalt oscilloskop visar gula vågformer på en skärm. Manöverdon och anslutningar finns på höger sida.

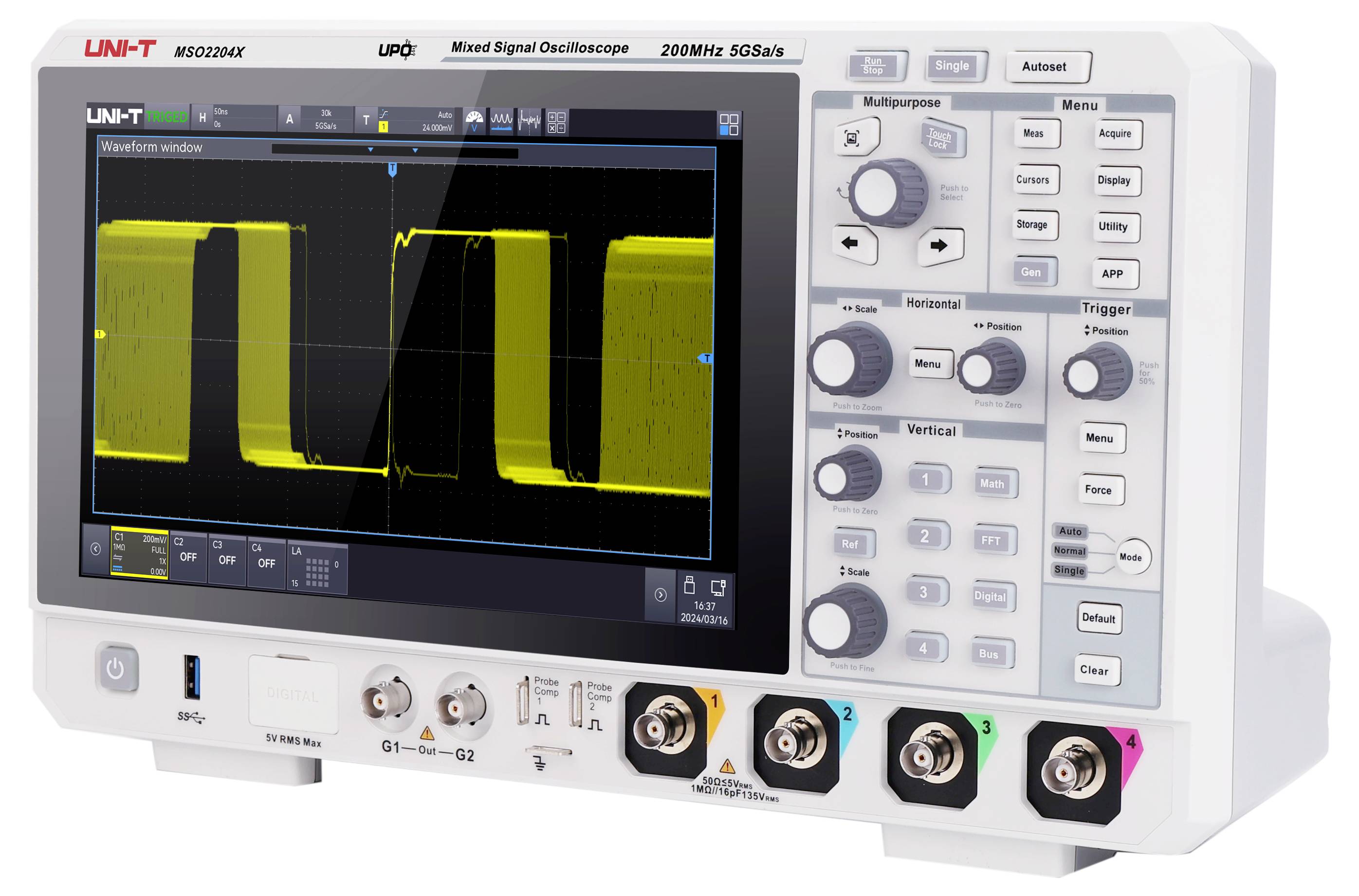

Ett blandat signaloscilloskop med skärm visar ett vågformningsdiagram. Kontrollpanel med flera knappar och anslutningar synliga.
1/4
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
7 Styck
Toal (27 790,00 kr / stycken)
27 790,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
Endast 7 Styck kvar på lager
Endast tillgängligt för företagskunder
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

UNI-T MSO2204X digitalt oscilloskop 200 MHz 4+16-kanals MSO ready 5 GSA/s 100 Mpts10,1" kapacitiv pekskärm digitalt minne (DSO)

  • • Bandbredd: 200 MHz
  • - Analoga kanaler: 4
  • Avsökningshastighet i realtid 5 GSA/s
  • - Max. minneskapacitet: 100 Mpts
  • Waveform-registreringshastighet: 2.000.000 wfms/s (sekvensmodus)
  • - Digitala kanaler 16
  • - Display: 10,1 -tums kapacitiv pekskärm med rörelsestyrning

Tekniska specifikationer

Typ av produkt

Digitalt oscilloskop

Bandbredd

200 MHz

Samplingsfrekvens / kanal

5 GSa/s

Bildskärmsformat

10.1 tum

Oscilloskop - specifikationer

Mixed-Signal (MSO)

Antal analoga ingångar max.

4

(ej certifierad kalibrering)

Antal digitala ingångar max.

16

Minnesdjup / kanal

100 Mpts

Typ

MSO2204X

Dokument & nedladdningar

Datablad

Datablad 3399983 Uni-T MSO2204X Digitalt oscilloskop 200 MHz 5 GSa/s 100 Mpts Mixed-Signal (MSO) 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3399983 Uni-T MSO2204X Digitalt oscilloskop 200 MHz 5 GSa/s 100 Mpts Mixed-Signal (MSO) 1 st

Bruks- och säkerhetsanvisning 3399983 Uni-T MSO2204X Digitalt oscilloskop 200 MHz 5 GSa/s 100 Mpts Mixed-Signal (MSO) 1 st

Bruks- och säkerhetsanvisning 3399983 Uni-T MSO2204X Digitalt oscilloskop 200 MHz 5 GSa/s 100 Mpts Mixed-Signal (MSO) 1 st

Beskrivning

UNI-T MSO2204X är ett kompakt mixed-signal-oscilloskop med upp till 200 MHz bandbredd, 5 GSA/s samplingshastighet och 100 Mpts minnesdjup som förenar prestanda och kostnadseffektivitet. Tack vare Ultra fosfor 3.0 når den en vågformshastighet på 2.000.000 wrms/s, was alternate abnors. Den stöder 9 triggerlägen och 9 seriella bussavkodningar samt kraftfulla analysfunktioner som spektrumanalys, effektanalys, histogram, vågformsregistrering och bra/dålig-tester.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

  • - 9-i-1 integrerat oscilloskop: Oscilloskop, logikanalysator, funktions-/arbiträrsignalgenerator, spektrumanalysator, protokollanalysator, Prestandaanalysator, Bode-diagramanalysator, högprecisionsfrekvensmätare, digitalvoltmeter
  • - Ultra fosfor 3.0: 8-kanals parallell grafisk mapping, upp till 20 GB/s bearbetning, 2.000.000 wfms/s registreringshastighet, upp till 1 µs dead Time
  • - 54 typer av mätningar: Automatiska spännings-, frekvens- och fasmätningar, avancerade statistikfunktioner, trenddiagram
  • Protokollavkodning & triggning: Stöd för 9 protokoll (UART, I2C, SPI, CAN, I2S), realtids-avkodning av 200M data, samtidig fyra-Bus-analys
  • Spektrumanalysator: 4M-punkt-FFT, vattenfall-diagram, automatiska märkesmätningar, samtidig 4-kanals-FFT-beräkning
  • Effektanalys 6+: PSRR-analys, övertonsidentifiering, påslagningsströmanalys, 12 ytterligare prestandatest för systemstabilitet och energieffektivitet

Ingår i leveransen

  • - MSO2204X (200 MHz, 5 GSA/s, 4 kanaler) x 1
  • - Nätkabel x 1
  • USB-kabel x 1
  • - Passiva mäthuvuden (200 MHz) x4
  • - BNC-BNC-genomgångsledning × 1
  • - BNC-krokodilklämmor-kabel (röd & svart) × 1
  • - Passiva mäthuvuden x 4
  • - Kalibreringscertifikat x 1
  • - Flerspråkiga säkerhetsinstruktioner x 1
  • Kort bruksanvisning x 1

Tips

Ytterligare modeller
- MSO2304X: 300 MHz bandbredd, 4 analoga kanaler, 5 GSA/s samplingshastighet, 100 Mpts minne, 2.000.000 vms/s vågformsregistrering, 16 digitala kanaler, med 50 MHz dual Dual-kanal-generator.
- MSO2104X: 100 MHz bandbredd, 4 analoga kanaler, 5 GSA/s samplingshastighet, 100 Mpts minne, 2.000.000 wfms/s vågformsregistrering, 16 digitala kanaler, med 50 MHz dual Dual-kanal-generator.
Tillval
- MSO2000X-BW2MT3M: 200 MHz uppgradering till 300 MHz bandbredd
- MSO2000X-AWG: Dual Dual 50 MHz arbitrary Waveform generator-alternativ (Includes Bode Plot)
MSO2000X-PWR: Power Analysis alternativ
MSO2000X-BND: Alla Serial Bus trigger och dekoder Options (including MSO2000X-BIL: paket och MSO2000X-LJUD)
- MSO2000X-LJUD: Audio Serial Bus Trigger and Analysis tillval
- MSO2000X-Auto: Automotive Serial Bus trigger och dekoder alternativ (including CAN, CAN-FD, LIN, FlexRay, SENT)
- MSO2000X-CAN: Automotive Serial Bus Trigger and Analysis tillval (CAN)
MSO2000X-CANFD: Automotive Serial Bus Trigger and Analysis tillval (CAN-FD)
MSO2000X-LIN: Automotive Serial Bus Trigger and Analysis Option (LIN)
MSO2000X-Flex: Automotive Serial Bus Trigger and Analysis tillval (FlexRay)
- MSO2000X-SENT: Automotive Sensor Bus Trigger and Analysis tillval (SENT)
