Name: Uni-T MSO2104X Digitalt oscilloskop 100 MHz 5 GSa/s 100 Mpts Mixed-Signal (MSO) 1 st
Brand: Uni-T
SKU: 3399984
Availability: BackOrder

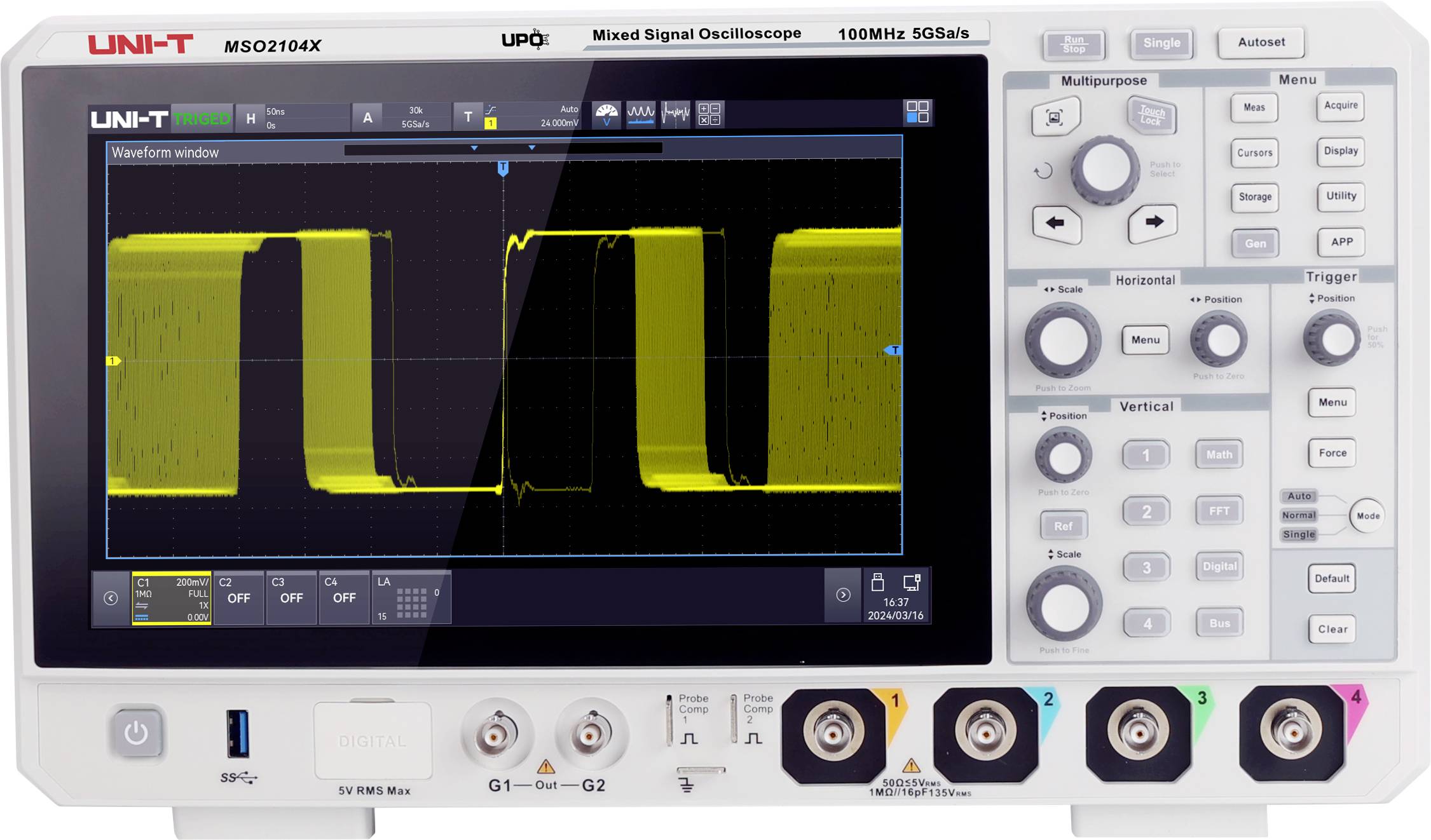

Ett digitalt oscilloskop visar en gul rektangulär vågform på displayen. Till höger finns inställningsknappar och -tangenter.

Baksida av en projektor med anslutningar: HDMI, USB, Ethernet, strömuttag och ventilationsgaller.

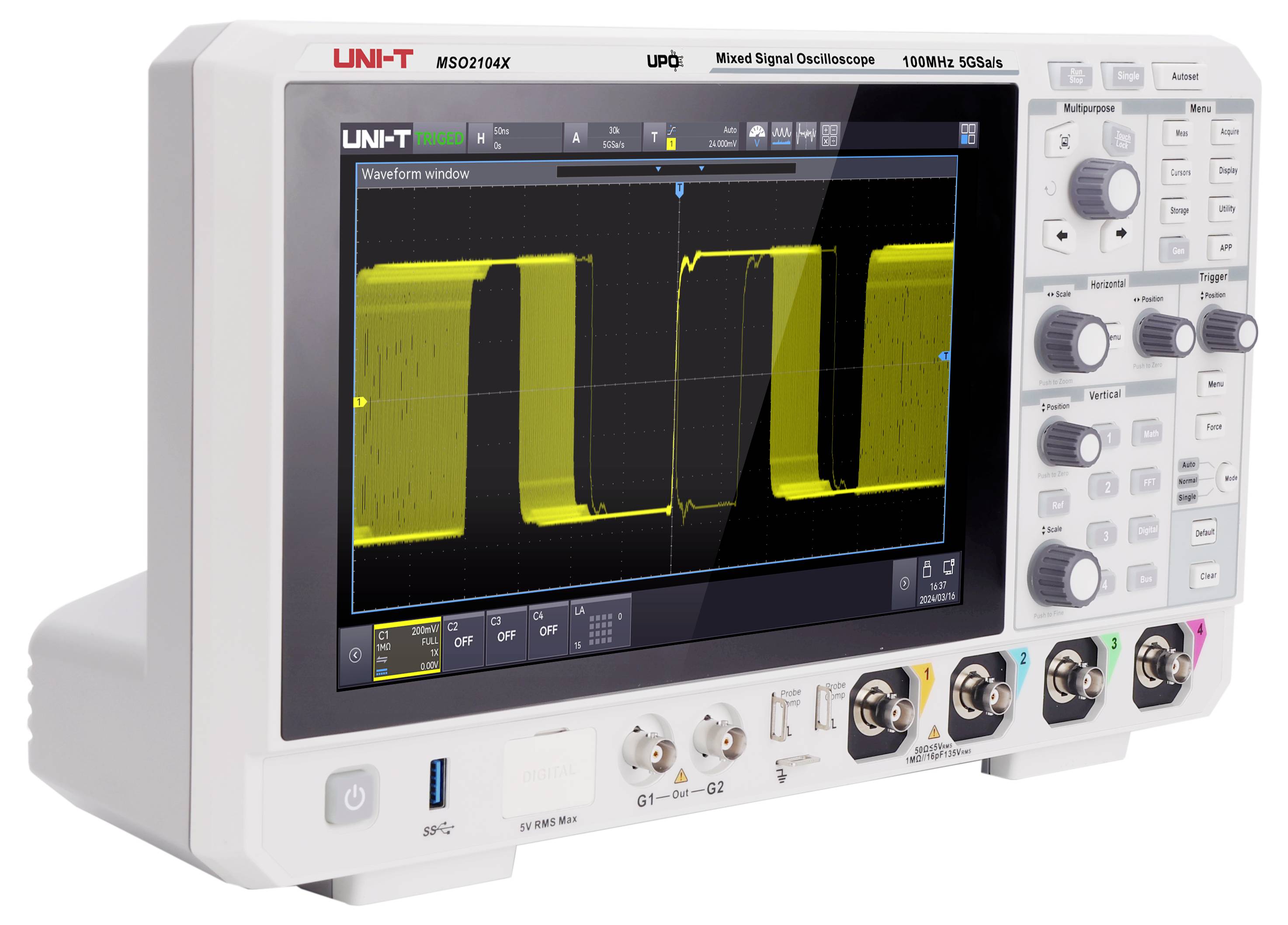

Ett digitalt oscilloskop visar en rektangelsignal med gula vågformer på skärmen. Det har många vred och anslutningar.

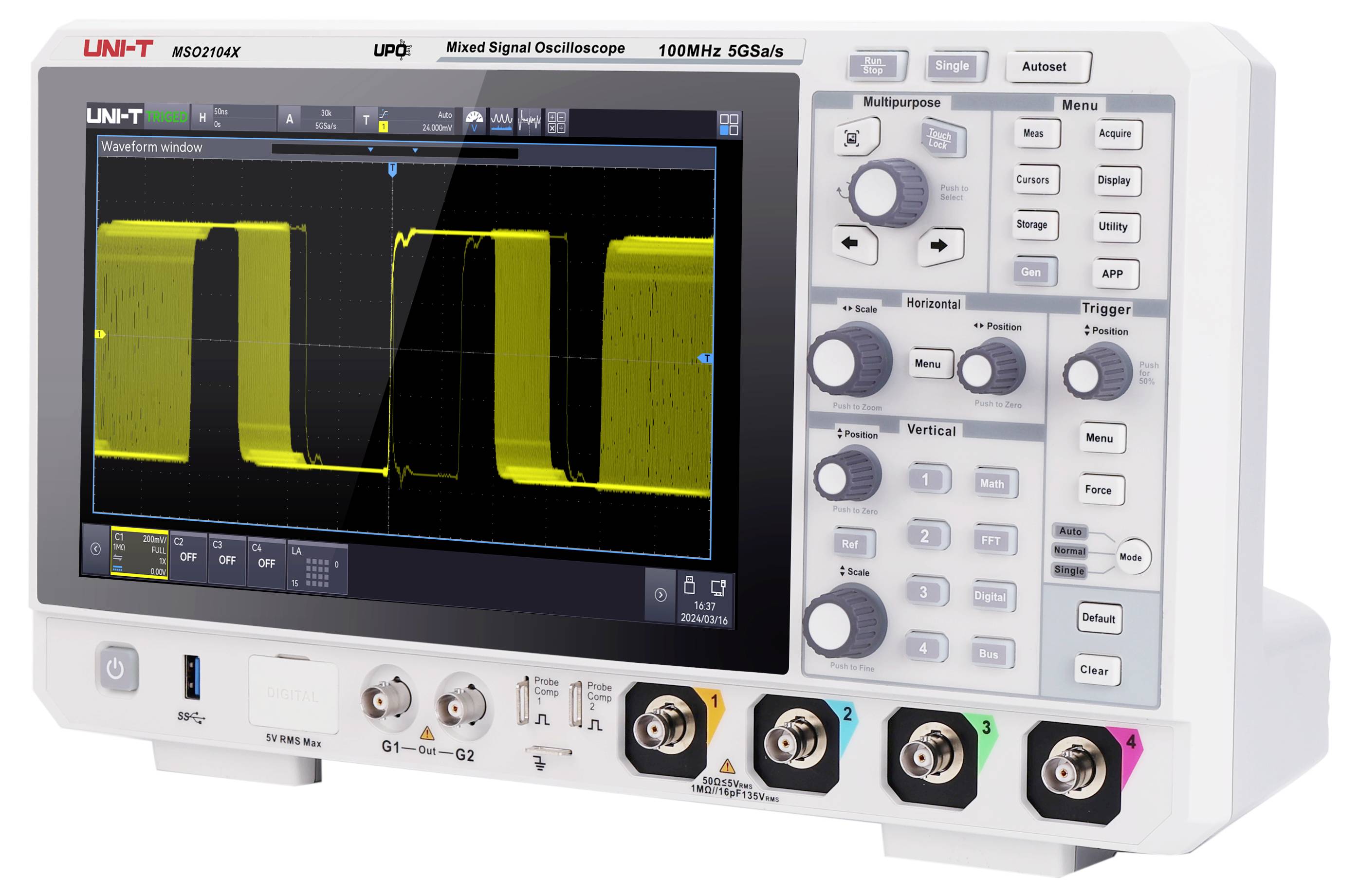

En oscilloskop visar en rektangulär gul signal på displayen. Kontrollknappar och anslutningar finns till höger och nedtill.

1/4

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

7 Styck

Toal (21 090,00 kr / stycken)

21 090,00 kr

inkl. moms

Fri frakt

Endast 7 Styck kvar på lager

Endast tillgängligt för företagskunder

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

UNI-T MSO2104X digitalt oscilloskop 100 MHz 4+16-kanals MSO Ready 5 GSA/s 100 Mpts 10,1 tums kapacitiv pekskärm digital lagring (DSO)

• Bandbredd: 100 MHz
- Analoga kanaler: 4
Avsökningshastighet i realtid 5 GSA/s
- Max. minneskapacitet: 100 Mpts
Waveform-registreringshastighet: 2.000.000 wfms/s.
- Digitala kanaler 16
- Display: 10,1 -tums kapacitiv pekskärm med rörelsestyrning

Tekniska specifikationer

Typ av produkt: Digitalt oscilloskop

Bandbredd: 100 MHz

Samplingsfrekvens / kanal: 5 GSa/s

Bildskärmsformat: 10.1 tum

Oscilloskop - specifikationer: Mixed-Signal (MSO)

Antal analoga ingångar max.: 4

: (ej certifierad kalibrering)

Antal digitala ingångar max.: 16

Minnesdjup / kanal: 100 Mpts

Typ: MSO2104X

Dokument & nedladdningar

Datablad

Datablad 3399984 Uni-T MSO2104X Digitalt oscilloskop 100 MHz 5 GSa/s 100 Mpts Mixed-Signal (MSO) 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3399984 Uni-T MSO2104X Digitalt oscilloskop 100 MHz 5 GSa/s 100 Mpts Mixed-Signal (MSO) 1 st

Beskrivning

UNI-T MSO2104X är ett kompakt mixed-signal-oscilloskop med upp till 100 MHz bandbredd, 5 GSA/s samplingshastighet och 100 Mpts minnesdjup som förenar prestanda och kostnadseffektivitet. Tack vare Ultra fosfor 3.0 når den en vågformshastighet på 2.000.000 wrms/s, was alternate abnors. Den stöder 9 triggerlägen och 9 seriella bussavkodningar samt kraftfulla analysfunktioner som spektrumanalys, effektanalys, histogram, vågformsregistrering och bra/dålig-tester.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

- 9-i-1 integrerat oscilloskop: Oscilloskop, logikanalysator, funktions-/arbiträrsignalgenerator, spektrumanalysator, protokollanalysator, Prestandaanalysator, Bode-diagramanalysator, högprecisionsfrekvensmätare, digitalvoltmeter
- Ultra fosfor 3.0: 8-kanals parallell grafisk mapping, upp till 20 GB/s bearbetning, 2.000.000 wfms/s registreringshastighet, upp till 1 µs dead Time
- 54 typer av mätningar: Automatiska spännings-, frekvens- och fasmätningar, avancerade statistikfunktioner, trenddiagram
Protokollavkodning & triggning: Stöd för 9 protokoll (UART, I2C, SPI, CAN, I2S), realtids-avkodning av 200M data, samtidig fyra-Bus-analys
Spektrumanalysator: 4M-punkt-FFT, vattenfall-diagram, automatiska märkesmätningar, samtidig 4-kanals-FFT-beräkning
Effektanalys 6+: PSRR-analys, övertonsidentifiering, påslagningsströmanalys, 12 ytterligare prestandatest för systemstabilitet och energieffektivitet

Ingår i leveransen

- MSO2104X (100 MHz, 5 GSA/s, 4 kanaler) x 1
- Nätkabel x 1
USB-kabel x 1
- Passiva mäthuvuden (100 MHz) x4
- BNC-BNC-genomgångsledning × 1
- BNC-krokodilklämmor-kabel (röd & svart) × 1
- Passiva mäthuvuden x 4
- Kalibreringscertifikat x 1
- Flerspråkiga säkerhetsinstruktioner x 1
Kort bruksanvisning x 1

Tips

Ytterligare modeller

- MSO2304X: 300 MHz bandbredd, 4 analoga kanaler, 5 GSA/s samplingshastighet, 100 Mpts minne, 2.000.000 vms/s vågformsregistrering, 16 digitala kanaler, med 50 MHz dual Dual-kanal-generator.

- MSO2204X: 200 MHz bandbredd, 4 analoga kanaler, 5 GSA/s samplingshastighet, 100 Mpts minne, 2.000.000 wfms/s vågformsregistrering, 16 digitala kanaler, med 50 MHz dual Dual-kanal-generator.

Tillval

- MSO2000X-BW1MT3M: 100 MHz uppgradering till 300 MHz bandbredd

- MSO2000X-BW1MT2M: 100 MHz Upgrade to 200 MHz Bandwidth

- MSO2000X-AWG: Dual Dual 50 MHz arbitrary Waveform generator-alternativ (Includes Bode Plot)

MSO2000X-PWR: Power Analysis alternativ

MSO2000X-BND: Alla Serial Bus trigger och dekoder Options (including MSO2000X-BIL: paket och MSO2000X-LJUD)

- MSO2000X-LJUD: Audio Serial Bus Trigger and Analysis tillval

- MSO2000X-Auto: Automotive Serial Bus trigger och dekoder alternativ (including CAN, CAN-FD, LIN, FlexRay, SENT)

- MSO2000X-CAN: Automotive Serial Bus Trigger and Analysis tillval (CAN)

MSO2000X-CANFD: Automotive Serial Bus Trigger and Analysis tillval (CAN-FD)

MSO2000X-LIN: Automotive Serial Bus Trigger and Analysis Option (LIN)

MSO2000X-Flex: Automotive Serial Bus Trigger and Analysis tillval (FlexRay)

- MSO2000X-SENT: Automotive Sensor Bus Trigger and Analysis tillval (SENT)
