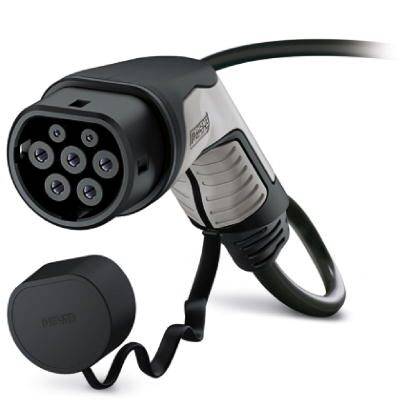

En typ 2-laddkontakt för elfordon med avtagbart skyddslock, ansluten till en svart kabel.

Liknande avbildning

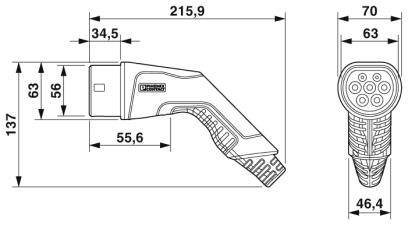

Teknisk ritning av en kontakt med mått: Längd 215,9 mm, bredd 70 mm, höjd 137 mm. Detaljer av sido- och frontvy visade.

Schematisk teckning av en elbil ansluten till en laddare för växelström (AC), där ladduttaget är tydligt synligt.

Schema över en elektrisk kontakt med fem märkta stift: 'PE', 'PP', 'L1', 'N' och 'CP'.

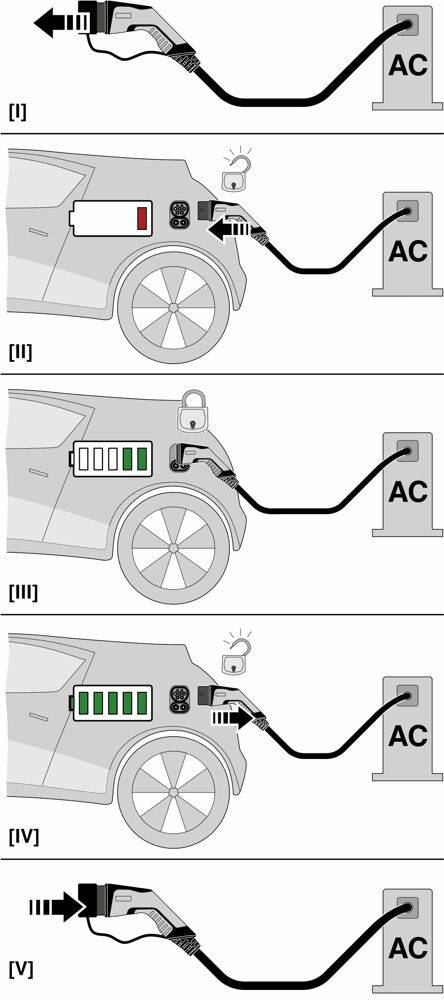

Instruktioner för laddstation för elbil:<br>1. Anslut kabeln.<br>2. Förbind ladduttaget på bilen.<br>3. Laddningen startar.<br>4. Kontrollera fullständig laddning.<br>5. Koppla loss kabeln från bilen och stationen.

1/5

Liknande avbildning

Datablad (PDF)

Leverans tor. 29 okt.

Antal

Styck

Toal (1 832,00 kr / stycken)

1 832,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Färg hölje: Svart
Färg kopplingsuppsättning: Svart
Färg greppområde: Grå
Material handtag: Plast
Material, greppområde: Mjuk plast
Material kopplingsuppsättning: Plast
Materialyta kontakter: AG
Yttermantel: Svart
Färg skyddskåpa: Svart
Material skyddskåpa: Mjuk plast
Yttermantel, material: TPE-U
Fordonsladdningskontakt bredd 70 mm
Fordonsladdningskontakt höjd 137 mm
Fordonsladdningskontakt djup 215.9 mm
Omgivningstemperatur (förvaring/transport): -40 °C till +80 °C.
Laddningseffekt maximalt: 8 kW
Antal effektkontakter 3 (L1, N, PE)
Antal signalkontakter 2 (CP, PP)
Signalkontakter märkström 2 A.
Signalkontakter märkspänning 30 V/AC
Motståndskodning: 220 Ω (mellan PE och PP)
Kontaktcykler> 10000
Instickskraft< 100 N.
Dragkraft< 100 N.
Minimal böjradie 192 mm (15 x diameter)
Kabeltyp: Rak
Yttre ledningsdiameter: 12.8 ±0.4 mm
Ledkonstruktion: 3 x 6 m² + 1 x 0.5 m²
Ledningsmotstånd< 0.00798 Ω/m.

Typ av produkt: Elbil laddkabel

Anslutning A: Typ 2

Anslutning B: Öppen ände

Antal faser: 1-fasig

Utförande: C-line, svart/grå

Lademodus: Mode 3

Kabellängd: 6 m

Nominell spänning: 250 V/AC

Nominell ström: 32 A

Nominell ström - avrundad: 32 A

: IP44
IP54

Min. temperatur: -30 °C

Max. temperatur: +50 °C

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2209269 Phoenix Contact 1627760 Elbil laddkabel 6 m

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209269 Phoenix Contact 1627760 Elbil laddkabel 6 m

Beskrivning

Försilvrad yta av effekt- och signalkontakter. Certifierad enligt IATF 16949:2016 och ISO 9001:2015.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
