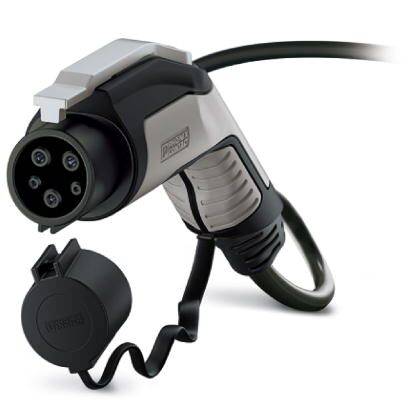

En elbilsladdare med svart kabel och skyddskåpa, lämplig för anslutning till laddstationer.

Liknande avbildning

En elektrisk laddkontakt med modernt design, i svart och silver, framför en neutral bakgrund.

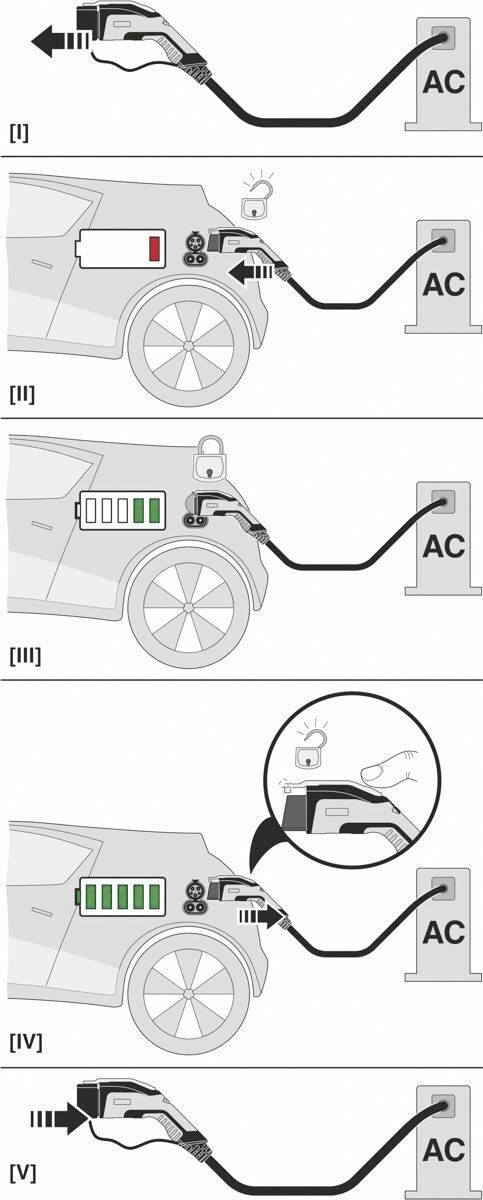

Ett diagram visar laddningsförloppet för en elbil vid en växelströmsladdningsstation, från ett lågt till ett fullt batteritillstånd.

Ett elfordon ansluts via ett laddkabel till en AC-laddstation.

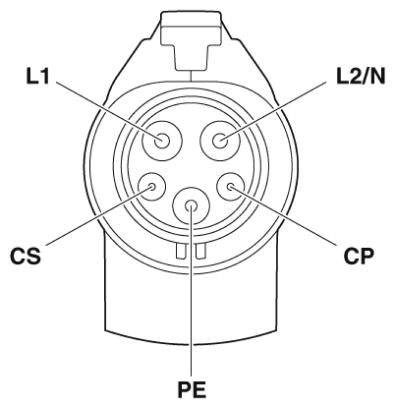

Schema över en elektrisk kontakt med märkningar: 'L1', 'L2/N', 'CS', 'CP' och 'PE', visar kontaktpunkter och anslutningar.

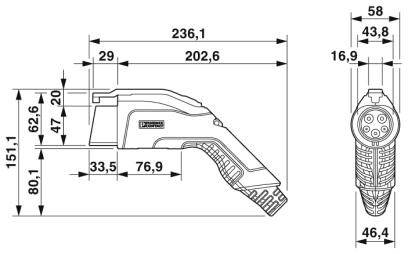

Teknisk ritning av en laddningsanslutning med mått: Längd 236,1 mm, höjd 80,1 mm. Sidovy och ovanifrån med detaljerade mått.

1/6

Liknande avbildning

Datablad (PDF)

Leverans tor. 29 okt.

Antal

Styck

Toal (1 832,00 kr / stycken)

1 832,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Färg hölje: Svart
Färg kopplingsuppsättning: Svart
Färg greppområde: Grå
Material handtag: Plast
Material, greppområde: Mjuk plast
Material kopplingsuppsättning: Plast
Materialyta kontakter: AG
Yttermantel: Svart
Färg skyddskåpa: Svart
Material skyddskåpa: Mjuk plast
Yttermantel, material: TPE-U
Fordonsladdningskontakt bredd 58 mm
Fordonsladdningskontakt höjd 151.1 mm
Fordonsladdningskontakt djup 236.1 mm
Avisoleringslängd: 60 ±15 mm
Omgivningstemperatur (förvaring/transport): -40 °C till +80 °C.
Laddningseffekt maximalt: 8 kW
Antal effektkontakter 3 (L1, N, PE)
Antal signalkontakter: 2 (CP, CS)
Signalkontakter märkström 2 A.
Signalkontakter märkspänning 30 V/AC
Motståndskodning: 480 Ω (spak driven), 150 Ω (spak inte driven)
Kontaktcykler> 10000
Instickskraft< 75 N.
Dragkraft< 75 N.
Minimal böjradie 192 mm (15 x diameter)
Kabeltyp: Rak
Yttre ledningsdiameter: 12.8 ±0.4 mm
Ledkonstruktion: 3 x 6 m² + 1 x 0.5 m²
Ledningsmotstånd< 0.00798 Ω/m.
Färg manövreringselement: Silver
Material manöverspak: Metall

Typ av produkt: Elbil laddkabel

Anslutning A: Typ 1

Anslutning B: Öppen ände

Antal faser: 1-fasig

Utförande: C-line, svart/grå

Lademodus: Mode 3

Kabellängd: 4 m

Nominell spänning: 250 V/AC

Nominell ström: 32 A

Nominell ström - avrundad: 32 A

: IP44
IP54

Min. temperatur: -30 °C

Max. temperatur: +50 °C

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2209263 Phoenix Contact 1623224 Elbil laddkabel 4 m

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209263 Phoenix Contact 1623224 Elbil laddkabel 4 m

Beskrivning

Försilvrad yta av effekt- och signalkontakter. Certifierad enligt IATF 16949:2016 och ISO 9001:2015.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
