Phoenix Contact 1623504 Elbil laddkabel 4 m

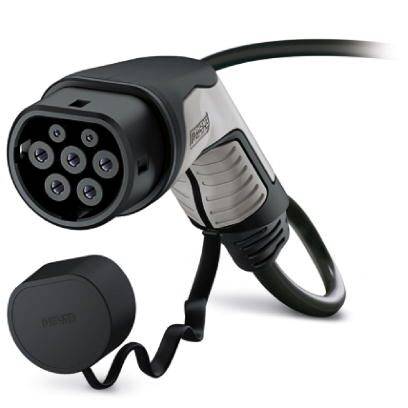

En svart och grå kontakt för ett elbilsladdningskabel med sju stift och avtagbar skyddskåpa, mot en vit bakgrund.
Bil ansluten med laddkontakt vid en AC-laddstation.

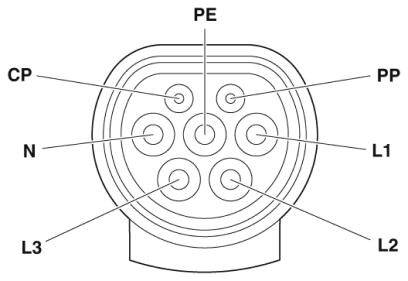

Schema över en elektrisk kontakt med sju stift: PE, CP, N, L1, L2, L3, PP. Visar anslutningarnas placering och märkning.

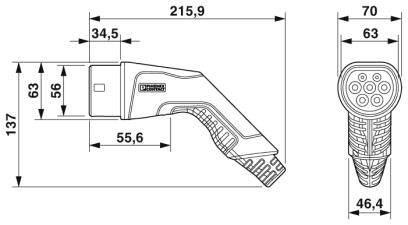

Teknisk ritning av en elcontakt med mått i mm: Längd 215,9; Bredd 63; Höjd 137; ytterligare detaljer om kontaktens form.

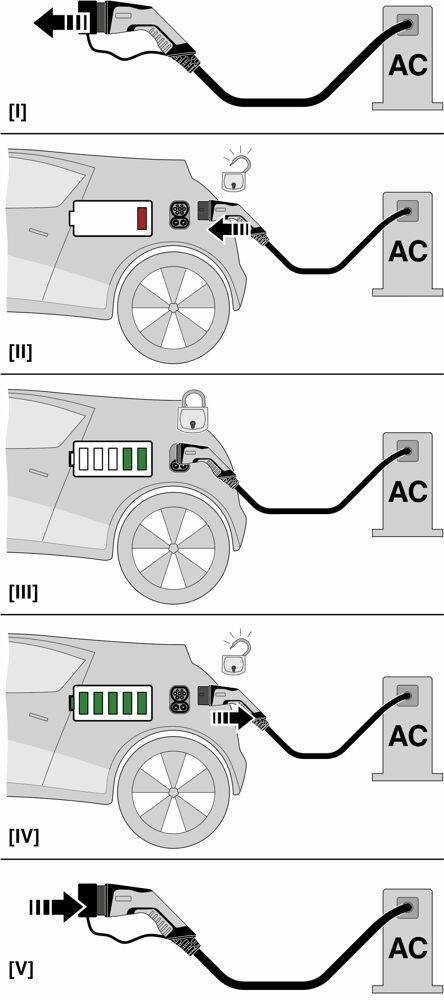

Instruktion för laddning av en elbil: Laddningen börjar när du ansluter kabeln; koppla slutligen bort kabeln när batteriet är fulladdat.
1/5
Liknande avbildning
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans tis 12 jan. 2027
Antal
Toal (1 990,00 kr / stycken)
1 990,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Färg hölje: Svart
  • Färg kopplingsuppsättning: Svart
  • Färg greppområde: Grå
  • Material handtag: Plast
  • Material, greppområde: Mjuk plast
  • Material kopplingsuppsättning: Plast
  • Materialyta kontakter: AG
  • Yttermantel: Svart
  • Färg skyddskåpa: Svart
  • Material skyddskåpa: Mjuk plast
  • Yttermantel, material: TPE-U
  • Fordonsladdningskontakt bredd 70 mm
  • Fordonsladdningskontakt höjd 137 mm
  • Fordonsladdningskontakt djup 215.9 mm
  • Avisoleringslängd: 60 ±15 mm
  • Omgivningstemperatur (förvaring/transport): -40 °C till +80 °C.
  • Laddningseffekt maximalt: 16.63 kW
  • Antal effektkontakter: 5 (L1, L2, L3, N, PE)
  • Antal signalkontakter 2 (CP, PP)
  • Signalkontakter märkström 2 A.
  • Signalkontakter märkspänning 30 V/AC
  • Motståndskodning: 680 Ω (mellan PE och PP)
  • Kontaktcykler> 10000
  • Instickskraft< 100 N.
  • Dragkraft< 100 N.
  • Minimal böjradie 192 mm (15 x diameter)
  • Kabeltyp: Rak
  • Yttre ledningsdiameter: 12.8 ±0.4 mm
  • Ledkonstruktion: 5 x 2.5 m² + 1 x 0.5 m²
  • Ledningsmotstånd< 0.00798 Ω/m.
Typ av produkt

Elbil laddkabel

Anslutning A

Typ 2

Anslutning B

Öppen ände

Antal faser

3-fasig

Utförande

C-line, svart/grå

Lademodus

Mode 3

Kabellängd

4 m

Nominell spänning

480 V/AC

Nominell ström

20 A

Nominell ström - avrundad

20 A

IP44

IP54

Min. temperatur

-30 °C

Max. temperatur

+50 °C

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 2209264 Phoenix Contact 1623504 Elbil laddkabel 4 m

Datablad 2209264 Phoenix Contact 1623504 Elbil laddkabel 4 m

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209264 Phoenix Contact 1623504 Elbil laddkabel 4 m

Beskrivning

Försilvrad yta av effekt- och signalkontakter. Certifierad enligt IATF 16949:2016 och ISO 9001:2015.
