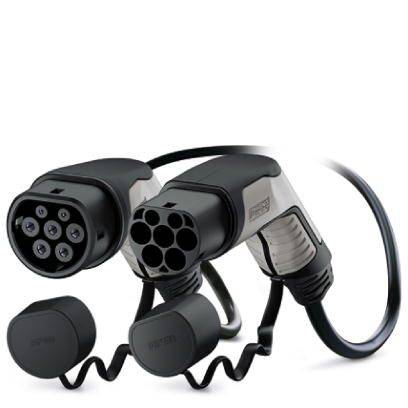

Två laddkontakter för elfordon med spiralformade kablar, liggande bredvid varandra på vit bakgrund.

Liknande avbildning

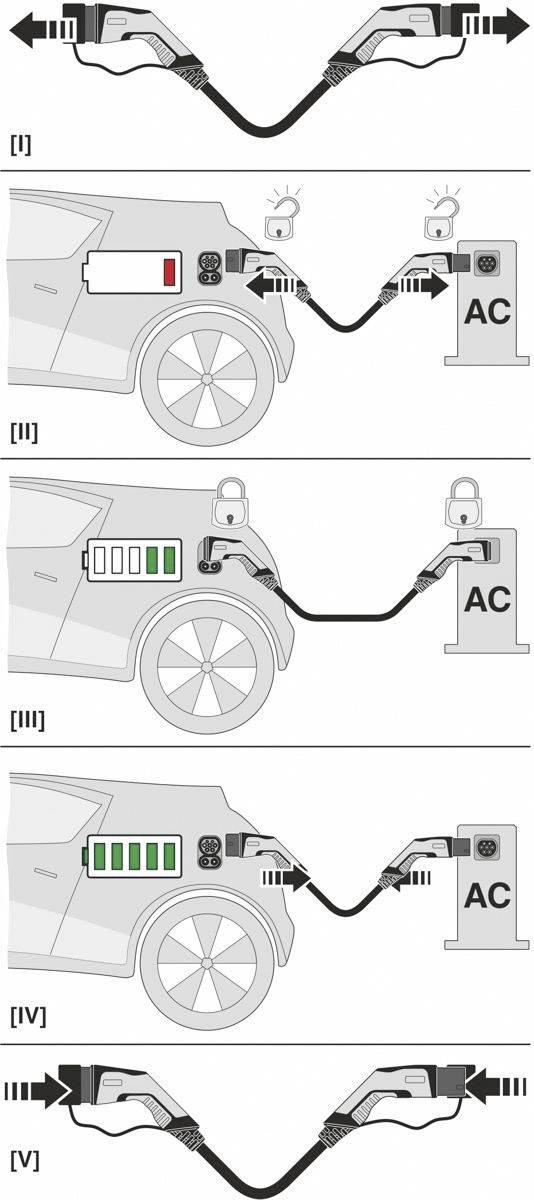

Diagrammet visar processen för laddning av en elbil i fyra steg: Anslut kabel, Starta laddning, Batteri fylls på, Ta bort kabel.

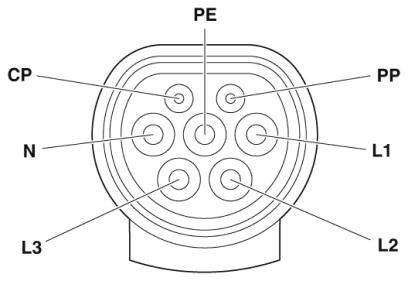

'Schema över en kontakt: PE, CP, PP, N, L1, L2, L3 med respektive position markerad. 7-poligt system, möjlig användning för laddare.'

Teknisk ritning av en kontakt med dimensioner: Längd 233,4 mm, bredd 46,4 mm, höjd 131,8 mm. Sido- och frontvy presenterade.

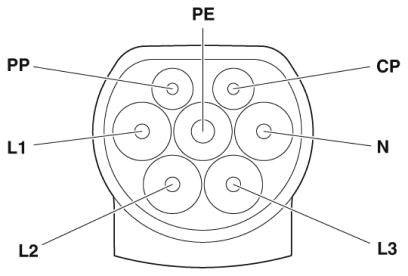

Steckertypdiagram med sju märkta kontakter: PE, PP, L1, L2, L3, CP, N. Visar kontakternas placering och funktion.

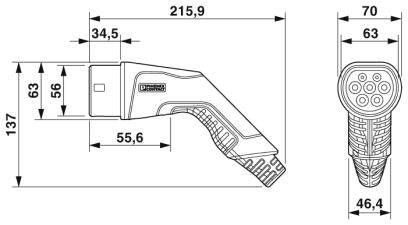

Teknisk ritning av en kontakttyp med mått: Längd 215,9 mm, bredd 63 mm, höjd 137 mm. Visar sido- och frontvy.

En illustration av en elbil som är ansluten via en kabel till en laddningsstation märkt 'AC'.

1/7

Liknande avbildning

Datablad (PDF)

Leverans mån. 5 okt.

Antal

Styck

Toal (2 792,00 kr / stycken)

2 792,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Färg hölje: Svart
Färg kopplingsuppsättning: Svart
Färg greppområde: Grå
Material handtag: Plast
Material, greppområde: Mjuk plast
Material kopplingsuppsättning: Plast
Materialyta kontakter: AG
Yttermantel: Svart
Färg skyddskåpa: Svart
Material skyddskåpa: Mjuk plast
Yttermantel, material: TPE-U
Fordonsladdningskontakt bredd 70 mm
Fordonsladdningskontakt höjd 137 mm
Fordonsladdningskontakt djup 215.9 mm
Infrastrukturladdningskontakt höjd 131.8 mm
Infrastrukturladdningskontakt bredd 58 mm
Infrastrukturladdningskontakt djup 233.4 mm
Omgivningstemperatur (förvaring/transport): -40 °C till +80 °C.
Laddningseffekt maximalt: 26.6 kW
Antal effektkontakter: 5 (L1, L2, L3, N, PE)
Antal signalkontakter 2 (CP, PP)
Signalkontakter märkström 2 A.
Signalkontakter märkspänning 30 V/AC
Motståndskodning: 220 Ω (mellan PE och PP)
Kontaktcykler> 10000
Instickskraft< 100 N.
Dragkraft< 100 N.
Minimal böjradie 255 mm (15 x diameter)
Kabeltyp: Rak
Yttre ledningsdiameter: 17 ±0.4 mm
Ledkonstruktion: 5 x 6 m² + 1 x 0.5 m²
Ledningsmotstånd< 0.0033 Ω/m.

Typ av produkt: Elbil laddkabel

Anslutning A: Typ 2

Anslutning B: Typ 2

Antal faser: 3-fasig

Utförande: C-line, svart/grå

Lademodus: Mode 3

Kabellängd: 7 m

Nominell spänning: 480 V/AC

Nominell ström: 32 A

Nominell ström - avrundad: 32 A

: IP44
IP54

Min. temperatur: -30 °C

Max. temperatur: +50 °C

Djup: 400.0000 mm

Höjd: 60.0000 mm

Bredd: 400.0000 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2209274 Phoenix Contact 1628199 Elbil laddkabel 7 m

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209274 Phoenix Contact 1628199 Elbil laddkabel 7 m

Beskrivning

Försilvrad yta av effekt- och signalkontakter. Certifierad enligt IATF 16949:2016 och ISO 9001:2015.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
