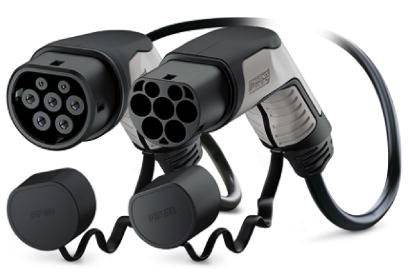

Två vyer av elbilarnas laddningsuttag bredvid varandra, med avtagbara lock, visar olika anslutningskonfigurationer.

Liknande avbildning

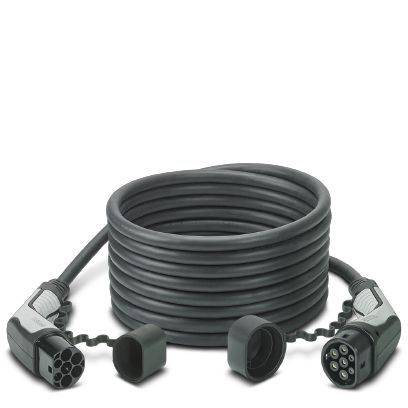

En lång, svart laddkabel för elfordon med två kontakter i ändarna, upprullad och avsedd för laddning mellan fordon och laddstation.

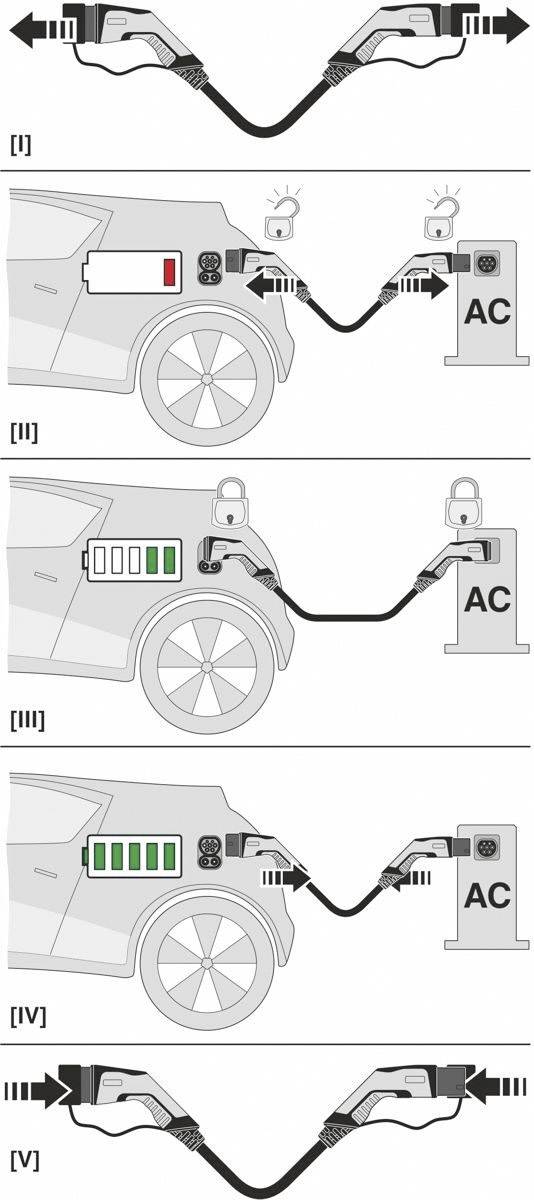

Beskrivning av laddningsprocessen för ett elfordon i fyra steg: Steg 1 - Anslutning; Steg 2 - Laddning startar; Steg 3 - Laddning pågår; Steg 4 - Laddning slutförd.

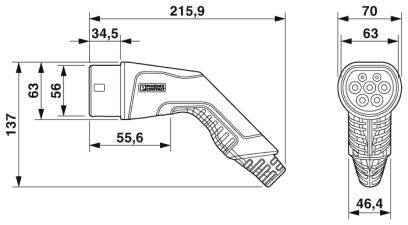

Teknisk ritning av en kontakt med mått: Total längd 215,9 mm, höjd 137 mm, kontaktlängd 55,6 mm, anslutningsbredd 34,5 mm.

Teknisk ritning av en laddkontakt med mått, visar vyer ovanifrån och från sidan, inklusive längd- och breddmått.

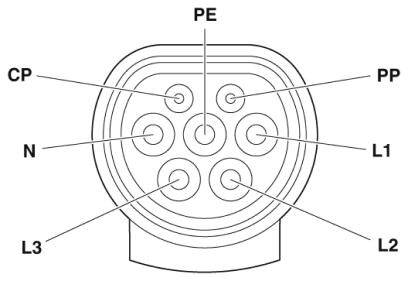

Schema för ett fordonsladduttag IEC 62196 Typ 2 med sju märkta kontakter: PE, PP, L1, L2, L3, N, CP.

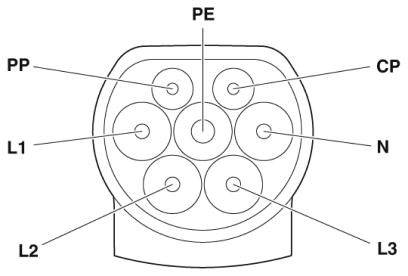

Typ 2 ladduttags-diagram med beteckningar för anslutningarna: PE, PP, CP, N, L1, L2, L3; visar kontaktvy för elfordon.

En elbil laddas vid en AC-laddstation. Kabeln förbinder bilens ladduttag med stationen.

1/8

Liknande avbildning

Datablad (PDF)

Leverans tis. 29 sep.

27 Styck

Visa alternativ

Antal

Styck

Toal (3 192,00 kr / stycken)

3 192,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Färg hölje: Svart
Färg kopplingsuppsättning: Svart
Färg greppområde: Grå
Material handtag: Plast
Material, greppområde: Mjuk plast
Material kopplingsuppsättning: Plast
Materialyta kontakter: AG
Yttermantel: Svart
Färg skyddskåpa: Svart
Material skyddskåpa: Mjuk plast
Yttermantel, material: TPE-U
Fordonsladdningskontakt bredd 70 mm
Fordonsladdningskontakt höjd 137 mm
Fordonsladdningskontakt djup 215.9 mm
Infrastrukturladdningskontakt höjd 131.8 mm
Infrastrukturladdningskontakt bredd 58 mm
Infrastrukturladdningskontakt djup 233.4 mm
Omgivningstemperatur (förvaring/transport): -40 °C till +80 °C.
Laddningseffekt maximalt: 26.6 kW
Antal effektkontakter: 5 (L1, L2, L3, N, PE)
Antal signalkontakter 2 (CP, PP)
Signalkontakter märkström 2 A.
Signalkontakter märkspänning 30 V/AC
Motståndskodning: 220 Ω (mellan PE och PP)
Kontaktcykler> 10000
Instickskraft< 100 N.
Dragkraft< 100 N.
Minimal böjradie 255 mm (15 x diameter)
Kabeltyp: Rak
Yttre ledningsdiameter: 17 ±0.4 mm
Ledkonstruktion: 5 x 6 m² + 1 x 0.5 m²
Ledningsmotstånd< 0.0033 Ω/m.

Typ av produkt: Elbil laddkabel

Anslutning A: Typ 2

Anslutning B: Typ 2

Antal faser: 3-fasig

Utförande: C-line, svart/grå

Lademodus: Mode 3

Kabellängd: 8 m

Nominell spänning: 480 V/AC

Nominell ström: 32 A

Nominell ström - avrundad: 32 A

: IP44
IP54

Min. temperatur: -30 °C

Max. temperatur: +50 °C

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2209271 Phoenix Contact 1627999 Elbil laddkabel 8 m

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209271 Phoenix Contact 1627999 Elbil laddkabel 8 m

Beskrivning

Försilvrad yta av effekt- och signalkontakter. Certifierad enligt IATF 16949:2016 och ISO 9001:2015.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
