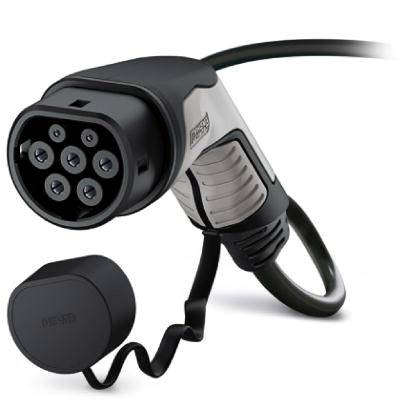

Elektrisk laddkontakt för fordon, med avtagbart skyddslock, svart kabel. Huvudkomponent för laddning av elfordon.

Liknande avbildning

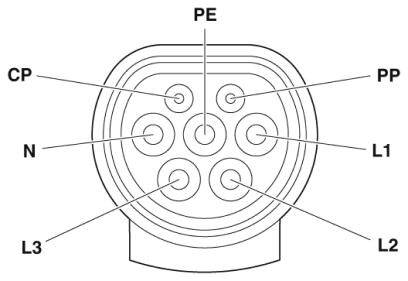

Illustration av en typ 2-kontakt för elfordon. Sju anslutningar är märkta: PE, PP, CP, N, L1, L2, L3.

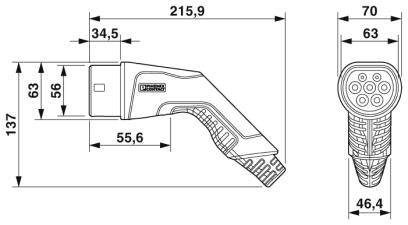

Teknisk teckning av en laddkontakt med mått: Längd 215,9 mm, bredd 63 mm, höjd 137 mm. Sido- och frontvy visas.

Diagram över en elbil vid en laddningsstation. Laddkabeln är märkt med 'AC', vilket indikerar laddning med växelström.

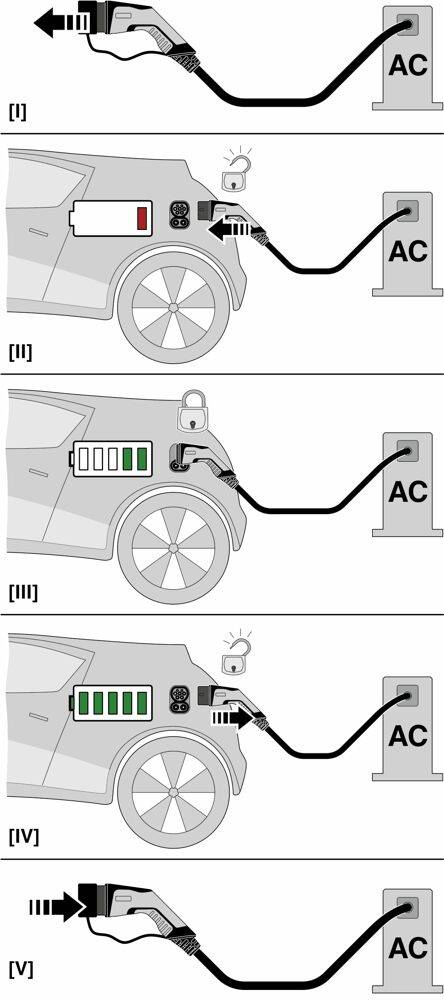

Laddningssymbol för elbil: Steg för anslutning av ett fordon till en AC-laddstation, från anslutning till fullständig laddning.

1/5

Liknande avbildning

Datablad (PDF)

Leverans tor. 24 sep.

2 Styck

Antal

Styck

Toal (2 152,00 kr / stycken)

2 152,00 kr

exkl. moms

Fri frakt

Endast 2 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Färg hölje: Svart
Färg kopplingsuppsättning: Svart
Färg greppområde: Grå
Material handtag: Plast
Material, greppområde: Mjuk plast
Material kopplingsuppsättning: Plast
Materialyta kontakter: AG
Yttermantel: Svart
Färg skyddskåpa: Svart
Material skyddskåpa: Mjuk plast
Yttermantel, material: TPE-U
Fordonsladdningskontakt bredd 70 mm
Fordonsladdningskontakt höjd 137 mm
Fordonsladdningskontakt djup 215.9 mm
Omgivningstemperatur (förvaring/transport): -40 °C till +80 °C.
Laddningseffekt maximalt: 26.6 kW
Antal effektkontakter: 5 (L1, L2, L3, N, PE)
Antal signalkontakter 2 (CP, PP)
Signalkontakter märkström 2 A.
Signalkontakter märkspänning 30 V/AC
Motståndskodning: 220 Ω (mellan PE och PP)
Kontaktcykler> 10000
Instickskraft< 100 N.
Dragkraft< 100 N.
Minimal böjradie 255 mm (15 x diameter)
Kabeltyp: Rak
Yttre ledningsdiameter: 17 ±0.4 mm
Ledkonstruktion: 5 x 6 m² + 1 x 0.5 m²
Ledningsmotstånd< 0.0033 Ω/m.

Typ av produkt: Elbil laddkabel

Anslutning A: Typ 2

Anslutning B: Öppen ände

Antal faser: 3-fasig

Utförande: C-line, svart/grå

Lademodus: Mode 3

Kabellängd: 6.5 m

Nominell spänning: 480 V/AC

Nominell ström: 32 A

Nominell ström - avrundad: 32 A

: IP44
IP54

Min. temperatur: -30 °C

Max. temperatur: +50 °C

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2208916 Phoenix Contact 1012948 Elbil laddkabel 6.5 m

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2208916 Phoenix Contact 1012948 Elbil laddkabel 6.5 m

Beskrivning

Försilvrad yta av effekt- och signalkontakter. Certifierad enligt IATF 16949:2016 och ISO 9001:2015.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
