Name: Weidmüller 1826790000 Stiftinsats RockStar® HDC HEE 32 + PE Crimp 1 st
Brand: Weidmüller
SKU: 359373
Availability: BackOrder

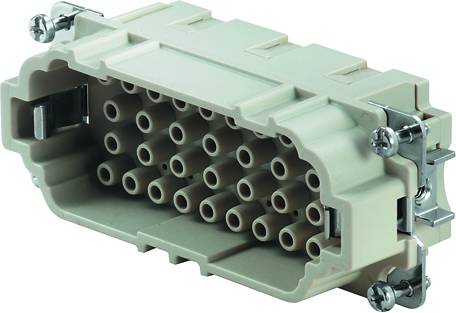

Flerplig rektangulär kontaktdon i ljusgrått med flera stift och metallskruvar på sidorna för fastsättning.

Typ av produkt

Stiftinsats

Anslutning

Crimp

Serie

RockStar® HDC HEE

Funktioner

med kopparlegering

Totalt antal poler

32 + PE

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans ons 18 nov.

5 Set

Antal

Set

Toal (389,00 kr / stycken)

389,00 kr

inkl. moms

Endast 5 Set kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Nettovikt: 56 g
Gränstemperatur: -40 °C ... 125 °C
Isolationsmotstånd 1010 Ω
Föroreningsgrad: 3.
Bredd: 34 mm
Höjd: 33 mm
Djup: 84,5 mm
Längd sockel 84,5 mm
Storlek 6
Serie: HEE
MÄRKSPÄNNING (DIN EN 61984) 500 V.
Märkspänning enligt UL/CSA: 600 V AC/DC
Märkstötspänning (din en 61984) 6 kV
MÄRKSTRÖM (DIN EN 61984) 16 A.
Brännbarhetsklass UL 94: V-0
Genomgångsmotstånd: ≤ 2 MΩ
Isoleringsmaterial: PC glasfiberförstärkt (UL-listad och tågkvalificerad)
Isolering: IIIA
Kontaktcykler AG: ≥ 500
Kontaktcykler Au: ≥ 500
Anslutningstyp PE: Skruvanslutning
Ledaranslutningsarea AWG (PE), max.: AWG 12
Ledaranslutningsarea AWG (PE), min.: AWG 20
Avisoleringslängd Mätanslutning 7,5 mm
Avisoleringslängd PE-anslutning 10 mm
Åtdragningsmoment max. PE-anslutning 1,5 Nm
Åtdragningsmoment min. PE-anslutning 1,2 Nm
Fästskruv 4
Bladmått krysspår: Stl. PH1
Bladmått spår (PE-anslutning): SD 0,8 x 4,0
Höjd kontakt 33 mm

Typ av produkt: Stiftinsats

Serie: RockStar® HDC HEE

Funktioner: med kopparlegering

Anslutning: Crimp

Totalt antal poler: 32 + PE

Ledararea (max.): 4 mm²

Antal poler: 32

Ledararea (min.): 0.5 mm²

Innehåll: 1 st

Ledande kontakt (PE): Ja

: 34

: 33 mm

: 84.5 mm

: 500 V

: 32

: Pin

: -40-125 °C

: V0

: 6 kV

: Crimp connection

: Silver

: 3

: 0.5-4 mm²

: 0.5-4 mm²

: 0.5-4 mm²

: 0.5-4 mm²

: TRUE

: Other copper alloys

: 16 A

: Thermoplastic

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Anslutning

Typ av produkt

Antal poler

Weidmüller 1018950000 Stiftinsats RockStar® HDC HEE 32 + PE Crimp 1 st

Artikelnr.:195680

Leverans ons 18 nov.

5 StyckConrad Electronic

Crimp

Stiftinsats

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

329,00 kr^*

Weidmüller 1018960000 Insats för hylsdon RockStar® HDC HEE 32 + PE Crimp 1 st

Artikelnr.:195681

Leverans tors 11 feb. 2027

Conrad Electronic

Crimp

Insats för hylsdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

329,00 kr^*

Weidmüller 1200000000 Stiftinsats RockStar® HDC HE 6 + PE Skruv 1 st

Artikelnr.:201467

Leverans ons 20 jan. 2027

Conrad Electronic

Skruv

Stiftinsats

Styck

Minsta beställningsvolym:: 60

Intervaller: 1

209,00 kr^*

Weidmüller 1200200000 Insats för hylsdon RockStar® HDC HE 6 + PE Skruv 1 st

Artikelnr.:201485

Leverans ons 18 nov.

5 StyckConrad Electronic

Skruv

Insats för hylsdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

199,00 kr^*

Weidmüller 1200400000 Stiftinsats RockStar® HDC HE 6 + PE Crimp 1 st

Artikelnr.:201504

Leverans ons 18 nov.

5 StyckConrad Electronic

Crimp

Stiftinsats

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

179,00 kr^*

Weidmüller 1201000000 Insats för hylsdon RockStar® HDC HE 6 + PE Crimp 1 st

Artikelnr.:201560

Leverans ons 18 nov.

5 StyckConrad Electronic

Crimp

Insats för hylsdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

179,00 kr^*

Weidmüller 1203900000 Stiftinsats RockStar® HDC HE 10 + PE Skruv 1 st

Artikelnr.:201589

Leverans mån 9 nov.

21 StyckConrad Electronic

Skruv

Stiftinsats

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

249,00 kr^*

Weidmüller 1204100000 Insats för hylsdon RockStar® HDC HE 10 + PE Skruv 1 st

Artikelnr.:201592

Leverans mån 9 nov.

13 StyckConrad Electronic

Skruv

Insats för hylsdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

249,00 kr^*

Weidmüller 1204400000 Insats för hylsdon RockStar® HDC HE 10 + PE Crimp 1 st

Artikelnr.:201598

Leverans ons 18 nov.

5 StyckConrad Electronic

Crimp

Insats för hylsdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

189,00 kr^*

Weidmüller 1207700000 Insats för hylsdon RockStar® HDC HE 16 + PE Skruv 1 st

Artikelnr.:201611

Leverans ons 18 nov.

5 StyckConrad Electronic

Skruv

Insats för hylsdon

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

309,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 359373 Weidmüller 1826790000 Stiftinsats RockStar® HDC HEE 32 + PE Crimp 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 359373 Weidmüller 1826790000 Stiftinsats RockStar® HDC HEE 32 + PE Crimp 1 st

Beskrivning

Observera, denna text är maskinöversatt.

Använda. HDC -, stift, 500 V, 16 A, Antal platser: 32, Crimpanslutning, Storlek: 6 HEE-serien har en hög kontakttäthet och är konstruerad baserat på den beprövade HE skär. Trådanslutningsnivån är utformad som en crimpkontakt. Under årtionden, är den beprövade crimpanslutning används. Crimp kontakter medföljer inte insatserna. Kontakter 64, Märkström: 16 A, Märkspänning: 500V, Märkspänning enl UL / CSA 600 V AC / DC. Crimp.
