Name: Weidmüller 1790010000 Insats för hylsdon RockStar® HDC 48A 6 + 12 + PE Axial skruvanslutning 10 st
Brand: Weidmüller
SKU: 194504
Availability: BackOrder

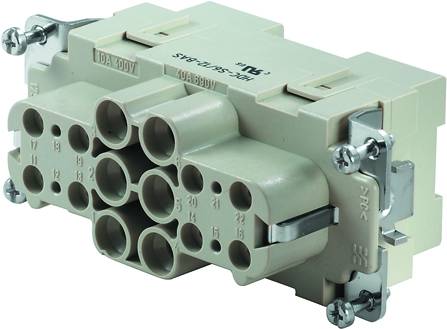

Elektrisk kontakt med flera anslutningar, lämplig för spänningar upp till 400V och 10A, erbjuder säkra anslutningsmöjligheter.

Typ av produkt

Insats för hylsdon

Anslutning

Axial skruvanslutning

Serie

RockStar® HDC 48A

Funktioner

med kopparlegering

Totalt antal poler

6 + 12 + PE

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 8 feb. 2027

Antal (förpackningsstorlek 10 st)

Set

Toal (1 209,00 kr / stycken)

12 090,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Nettovikt: 146,3 g
Gränstemperatur: -40 °C ... 125 °C
Isolationsmotstånd 1010 Ω
Föroreningsgrad: 3.
Bredd: 34 mm
Höjd: 47,3 mm
Djup: 84,5 mm
Höjd uttag 47,3 mm
Längd sockel 84,5 mm
Storlek 6
Serie: MixMate
MÄRKSPÄNNING (DIN EN 61984) 630 V.
Märkspänning enligt UL/CSA: 600 V AC/DC
Märkstötspänning (din en 61984) 8 kV
MÄRKSTRÖM (DIN EN 61984) 48 A.
Brännbarhetsklass UL 94: V-0
Genomgångsmotstånd: ≤ 2 MΩ
Isoleringsmaterial: PC glasfiberförstärkt (UL-listad och tågkvalificerad)
Isolering: IIIA
Kontaktcykler AG: ≥ 500
Anslutningstyp PE: Skruvanslutning
Ledaranslutningsarea AWG (PE), max.: AWG 8
Ledaranslutningsarea AWG (PE), min.: AWG 14
Avisoleringslängd Mätanslutning 8 mm
Avisoleringslängd PE-anslutning 8 mm
Åtdragningsmoment max. PE-anslutning 2,5 Nm
Åtdragningsmoment min. PE-anslutning 2 Nm
Fästskruv 5
Bladmått krysspår: Stl. PZ2
Bladmått spår (PE-anslutning): SD 0,8 x 4,0
Yta: Silver passiviserad
Material: Kopparlegering
Antal effektkontakter 6

Typ av produkt: Insats för hylsdon

Serie: RockStar® HDC 48A

Funktioner: med kopparlegering

Anslutning: Axial skruvanslutning

Totalt antal poler: 6 + 12 + PE

Ledararea (max.): 10 mm²

Antal poler: 6
12

Ledararea (min.): 2.5 mm²

Ledararea strömkontakt (max.): 10 mm²

Ledararea strömkontakt (min.): 2.5 mm²

Ledararea kontaktstyrning (max.): 2.5 mm²

Ledararea kontaktstyrning (min.): 0.5 mm²

Innehåll: 10 st

Ledande kontakt (PE): Ja

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 194504 Weidmüller 1790010000 Insats för hylsdon RockStar® HDC 48A 6 + 12 + PE Axial skruvanslutning 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 194504 Weidmüller 1790010000 Insats för hylsdon RockStar® HDC 48A 6 + 12 + PE Axial skruvanslutning 10 st

Beskrivning

Observera, denna text är maskinöversatt.

Använda. HDC -, uttag, 630 V, 48 A, Antal platser: 18, Axial skruva, skruva, storlek: 6. MixMate serien kännetecknas av att i ett kontaktdon för att samtidigt sända hög märkströmmar och - möjliggörs utan också betonar signaler. Den kan användas för den axiella skruv Wire fixering. Axiell, TOP anslutningsteknik.
