Name: Weidmüller 1352080000 VPU I 1 R LCF 280V/12,5KA Spänningsavledare 20 kA 1 st
Brand: Weidmüller
SKU: 1912807
Availability: BackOrder

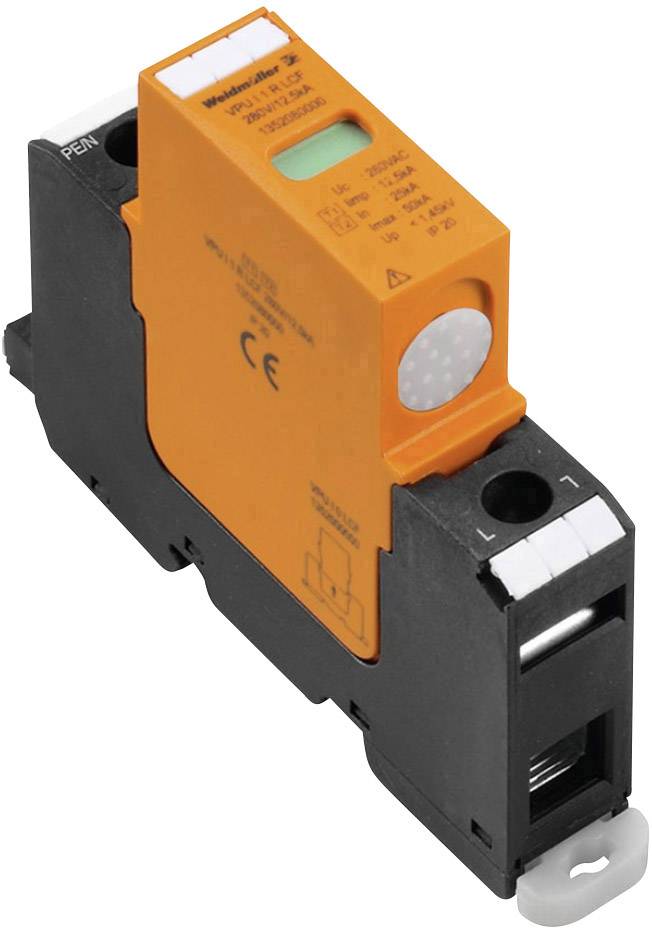

Weidmüller VARITECTOR överspänningsskyddsapparat, monterbar, orange och svart, med tekniska detaljer på framsidan.

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tors 19 nov.

162 Styck

Visa alternativ

Antal

Styck

Minsta beställningsvolym:: 3

Intervaller: 1

Toal (650,00 kr / stycken)

650,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Avisoleringslängd 8 mm
Avisoleringslängd Mätanslutning 15 mm
Anslutningstyp: Push IN
Åtdragningsmoment, max. 3 Nm
Åtdragningsmoment, min. 2 Nm
Konstruktion: Installationshölje; 1 TE, Insta IP20
Fästmått höjd 75 mm
Frekvensområde: Max. 60 Hz
Frekvensområde, min. 50 Hz
Maximal kontinuerlig spänning, UC (AC) 280 V.
Klämspann, max 35 m²
Klämspann, min.: 4 m²
Kortslutningsskydd ISCCR: 25 kA
Lagringstemperatur: -40 °C till 80 °C
Ledningsanslutningsarea, enkeltrådig, max. 1,5 mm²
Ledaranslutningsarea, fintrådig, max. 25 mm²
Ledaranslutningsarea, flertrådig, max. 50 mm²
Nettovikt: 189 g
Optisk funktionsindikator: Grön = ok, röd = avledare är trasig, byt
Poltal 1
Bärskena TS 35
Överspänningskategori IV.
Föroreningsgrad: 3.

Typ av produkt: Spänningsavledare

Läckström: 20 kA

Nominell spänning: 230 V/AC

Svarstid: ≤ 100 ns

Drifttemperatur: -40 °C till +70 °C

: IP20

Tillverkarnr.: 1352080000

Typ: Typ I och typ II

Tillverkarfärg: Svart
Orange

Standarder: IEC61643-11, EN61643-11

Mått.: (B x H x D) 17.8 x 106 x 69 mm

Bredd: 17.8 mm

Höjd: 106 mm

Djup: 69 mm

Innehåll: 1 st

Dokument & nedladdningar

Datablad

Datablad 1912807 Weidmüller 1352080000 VPU I 1 R LCF 280V/12,5KA Spänningsavledare 20 kA 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1912807 Weidmüller 1352080000 VPU I 1 R LCF 280V/12,5KA Spänningsavledare 20 kA 1 st

Beskrivning

Enpolig blixtströmavledare enligt kraven i klass I enligt IEC 61643-11. EN61643-11:2013 tjänar avledaren från V0-materialet i övergången för gränssnitten 0 till 1 (enligt IEC 1312-1) som blixtskyddspotenitalutjämnare och används i tillämpningar enligt IEC 61643-12. Genom användning av ett icke utblåsande gnistgap tillsammans med en högeffektsvaristor uppfylls kraven för kontrollerbarhet av överspänningsskydds-skyddanrättningar i klassen I från VDEW-direktivet. Avledaren blir installerad i närheten av inmatningen till den skyddande anläggningen ett i handeln vanligt insatllations/fördelningshölje. VPU I 1 R LCF 280V/12,5kA ansluts i enfasiga TN-C och TN-CS nät. Med termisk spärranordning av varistorn. När inget skydd är aktivt längre, ändras färgen i tabellfönstret från grön till röd. Dessutom funktionsläget genom en potentialfri signalkontakt (växlare).
