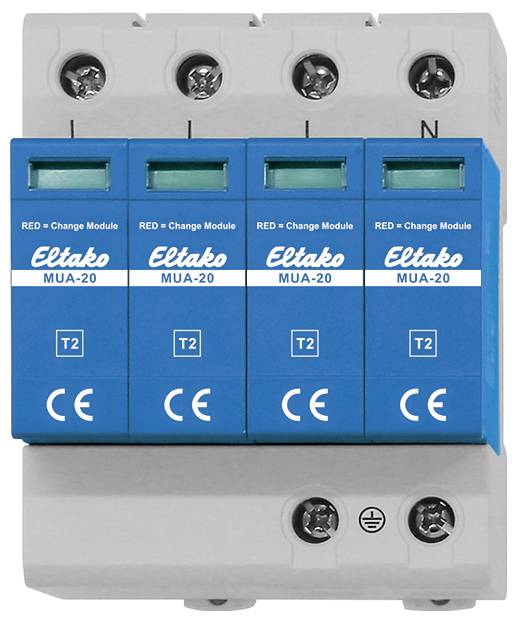

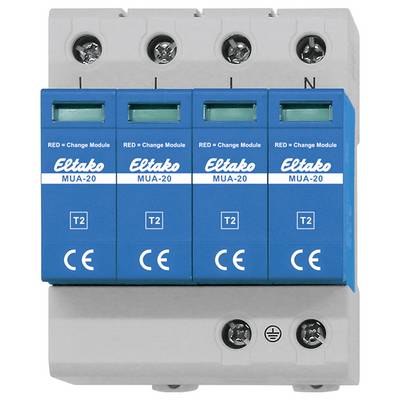

Eltako 28380003 MUA-20 Överspänningsskydd-avledare Överspänningsskydd för: Fördelningsskåp 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
5 Styck
Antal
Toal (952,00 kr / stycken)
952,00 kr
exkl. moms
Fri frakt
Endast 5 Styck kvar på lager
Tekniska specifikationer
- Nätverkform TN: Ja
- Nätform TT: Ja
- Max. Kontinuerlig spänning AC 275 V.
- Märkavledningsström (8/20) 20 kA
- Max. Avledningsström (8/20) 40 kA
- Kortslutningsskydd (Iscr): 25
- Inbyggd säkring: Ja
- Skyddsnivå 1.2 kV.
- Montering: Din-skena TF15
- Signalering på apparaten: Optisk
- Storlek 4 TE
- Typ av produkt
Överspänningsskydd-avledare
- Överspänningsskydd för
Fördelningsskåp
- Nominell spänning
230 V/AC
IP20
- Tillverkarnr.
28380003
- Mått.
(B x H x D) 95.0000 x 80.0000 x 70.0000 mm
- Bredd
95.0000 mm
- Höjd
80.0000 mm
- Djup
70.0000 mm
- RoHS-godkänd
Ja
- Innehåll
1 st
- Vikt
0.3880 kg
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3451584 Eltako 28380003 MUA-20 Överspänningsskydd-avledare Överspänningsskydd för: Fördelningsskåp 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3451584 Eltako 28380003 MUA-20 Överspänningsskydd-avledare Överspänningsskydd för: Fördelningsskåp 1 st
Beskrivning
Modulär enhet för montering DIN-EN 60715 TH35.
4 delningsenheter = 72 mm bred.
Den modulära överspänningsavledare skyddar elektriska anläggningar mot transienta överspänningar.
Skyddar TN- och TT-system mot kopplingsspänningar och indirekta blixteffekter.
Kompakt konstruktion, enkel montering på din-skena och modulär konstruktion möjliggör snabb installation och underhåll.
Ger skydd av klass typ 2 och skyddar mot transienta överspänningar genom växlingar eller avlägsna blixtnedslag.
Enligt din VDE 0100-443/534 är användning av en MUA-20 obligatorisk, om t.ex. ledningslängden mellan huvud- och underfördelning är mer än 10 meter.
Med yttre åskskydd krävs en skyddsuppgradering:
Typ 1 i huvudfördelningen (t.ex. MUA-100, MUA-50)
Typ 2 i underfördelning (t.ex. MUA-30, MUA-20)
En typ-2-avledare i underfördelning är endast nödvändig om ledningslängd till huvudfördelningen med installerad typ 1+2+3 är mer än 10 meter.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
4 delningsenheter = 72 mm bred.
Den modulära överspänningsavledare skyddar elektriska anläggningar mot transienta överspänningar.
Skyddar TN- och TT-system mot kopplingsspänningar och indirekta blixteffekter.
Kompakt konstruktion, enkel montering på din-skena och modulär konstruktion möjliggör snabb installation och underhåll.
Ger skydd av klass typ 2 och skyddar mot transienta överspänningar genom växlingar eller avlägsna blixtnedslag.
Enligt din VDE 0100-443/534 är användning av en MUA-20 obligatorisk, om t.ex. ledningslängden mellan huvud- och underfördelning är mer än 10 meter.
Med yttre åskskydd krävs en skyddsuppgradering:
Typ 1 i huvudfördelningen (t.ex. MUA-100, MUA-50)
Typ 2 i underfördelning (t.ex. MUA-30, MUA-20)
En typ-2-avledare i underfördelning är endast nödvändig om ledningslängd till huvudfördelningen med installerad typ 1+2+3 är mer än 10 meter.
