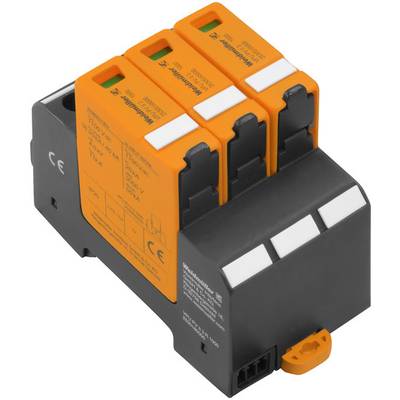

Weidmüller 2530550000 VPU PV II 3 1000 Överspänningsskydd-avledare kan anslutas Överspänningsskydd för: Solcellssystem 2
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
7 Styck
Antal
Toal (792,00 kr / stycken)
792,00 kr
exkl. moms
Endast 7 Styck kvar på lager
Höjdpunkter & detaljer
Överspänningsskydd
- Anslutningsbar avledare.
- Lämplig för skydd av DC-anläggningar.
- Hög energieabsorption vid kort responstid
- OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Tekniska specifikationer
- Avisoleringslängd Mätanslutning 18 mm
- Anslutningstyp: skruvanslutning.
- Åtdragningsmoment, max. 4 Nm
- Åtdragningsmoment, min. 2 Nm
- Konstruktion: Installationshölje; 3 TE, Insta IP20
- Fästmått höjd 75 mm
- Klämspann, max 35 m²
- Klämspann, min.: 1,5 m²
- Kortslutningsskydd ISCPV 11.000 A.
- Lagringstemperatur: -40 °C till 85 °C
- Ledningsanslutningsarea, enkeltrådig, max. 16 mm²
- Ledaranslutningsarea, fintrådig, max. 25 mm²
- Ledaranslutningsarea, flertrådig, max. 35 mm²
- Nettovikt: 386 g
- Optisk funktionsindikator: Grön = ok, röd = avledare är trasig, byt
- Bärskena TS 35
- Överspänningskategori: III
- Föroreningsgrad: 3.
- Typ av produkt
Överspänningsskydd-avledare kan anslutas
- Överspänningsskydd för
Solcellssystem
- Läckström
20 kA
- Nominell spänning
1100 V
- Drifttemperatur
-40 °C till +70 °C
IP20
- Tillverkarnr.
2530550000
- Typ
VPU PV II 3 1000
- Tillverkarfärg
Svart
Orange
- Standarder
ROHS-godkänd.
- Mått.
(L x B x H) 54 x 54 x 96 mm
- Längd
54 mm
- Bredd
54 mm
- Höjd
96 mm
- Djup
70 mm
- Innehåll
1 st
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 1761032 Weidmüller 2530550000 VPU PV II 3 1000 Överspänningsskydd-avledare kan anslutas Överspänningsskydd för: Solcellssystem 2
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 1761032 Weidmüller 2530550000 VPU PV II 3 1000 Överspänningsskydd-avledare kan anslutas Överspänningsskydd för: Solcellssystem 2
Beskrivning
Den VARITECTOR överspänningsskydd i serierna VPU PV I (typ I) och VPU PV II (Typ II) skyddar solcellsanläggningar och tillhörande komponenter som effektivt mot storeinkopplungen genom blixt- och överspänning, till och med betydligt bland gränser, som isolering samordning enligt EN 60664-3/DIN VDE 0110-3 anges. På så sätt kan ge infrastrukturen och omriktare system mot överspänning och enhetens tillgänglighet ökar.
Avledaren är testade efter produktnorm IEC 50539-11 / DIN EN 50539-11 testad och kan i anläggningar enligt av program standarder IEC 50539-12 / DIN EN 50539-12 och enligt IEC 60364-7-712 nätverkskablage från såväl försörjning system installeras.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Avledaren är testade efter produktnorm IEC 50539-11 / DIN EN 50539-11 testad och kan i anläggningar enligt av program standarder IEC 50539-12 / DIN EN 50539-12 och enligt IEC 60364-7-712 nätverkskablage från såväl försörjning system installeras.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Tips
Testad enligt EN 50539-11
Lämplig för användning enligt IEC60364-7-712 / EN
50539-12
Kodade spänningsnivåer
Montering i installationsfördelare
Termisk skyddsfunktion
