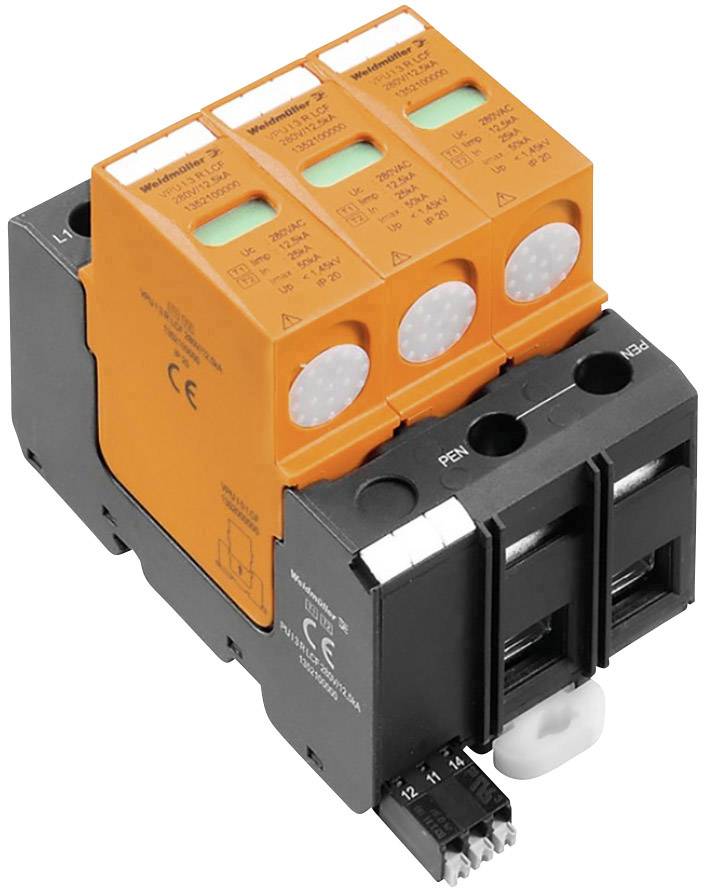

Weidmüller 1352100000 VPU I 3 R LCF 280V/12,5KA Spänningsavledare 20 kA 1 st
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Toal (5 290,00 kr / stycken)
5 290,00 kr
inkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Avisoleringslängd 8 mm
- Avisoleringslängd Mätanslutning 15 mm
- Anslutningstyp: Push IN
- Åtdragningsmoment, max. 3 Nm
- Åtdragningsmoment, min. 2 Nm
- Konstruktion: Installationshölje; 3 TE, Insta IP20
- Fästmått höjd 75 mm
- Frekvensområde: Max. 60 Hz
- Frekvensområde, min. 50 Hz
- Maximal kontinuerlig spänning, UC (AC) 280 V.
- Klämspann, max 35 m²
- Klämspann, min.: 4 m²
- Kortslutningsskydd ISCCR: 25 kA
- Lagringstemperatur: -40 °C till 80 °C
- Ledningsanslutningsarea, enkeltrådig, max. 1,5 mm²
- Ledaranslutningsarea, fintrådig, max. 25 mm²
- Ledaranslutningsarea, flertrådig, max. 50 mm²
- Nettovikt: 549 g
- Optisk funktionsindikator: Grön = ok, röd = avledare är trasig, byt
- Antal poler: 3
- Bärskena TS 35
- Överspänningskategori IV.
- Föroreningsgrad: 3.
- Typ av produkt
Spänningsavledare
- Läckström
20 kA
- Nominell spänning
230 V/AC
- Svarstid
≤ 100 ns
- Drifttemperatur
-40 °C till +70 °C
IP20
- Tillverkarnr.
1352100000
- Typ
Typ I och typ II
- Tillverkarfärg
Svart
Orange
- Standarder
IEC61643-11, EN61643-11
- Mått.
(B x H x D) 53.4 x 106 x 69 mm
- Bredd
53.4 mm
- Höjd
106 mm
- Djup
69 mm
- Innehåll
1 st
Dokument & nedladdningar
Datablad
Datablad 1912808 Weidmüller 1352100000 VPU I 3 R LCF 280V/12,5KA Spänningsavledare 20 kA 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 1912808 Weidmüller 1352100000 VPU I 3 R LCF 280V/12,5KA Spänningsavledare 20 kA 1 st
Beskrivning
Enpolig blixtströmavledare enligt kraven i klass I enligt IEC 61643-11. EN61643-11:2013 tjänar avledaren från V0-materialet i övergången för gränssnitten 0 till 1 (enligt IEC 1312-1) som blixtskyddspotenitalutjämnare och används i tillämpningar enligt IEC 61643-12. Genom användning av ett icke utblåsande gnistgap tillsammans med en högeffektsvaristor uppfylls kraven för kontrollerbarhet av överspänningsskydds-skyddanrättningar i klassen I från VDEW-direktivet. Avledaren blir installerad i närheten av inmatningen till den skyddande anläggningen ett i handeln vanligt insatllations/fördelningshölje. VPU I 3+1 R LCF 280V/12,5kA ansluts i TN-C nät. Med termisk spärranordning av varistorn. När inget skydd är aktivt längre, ändras färgen i tabellfönstret från grön till röd. Dessutom funktionsläget genom en potentialfri signalkontakt (växlare).
