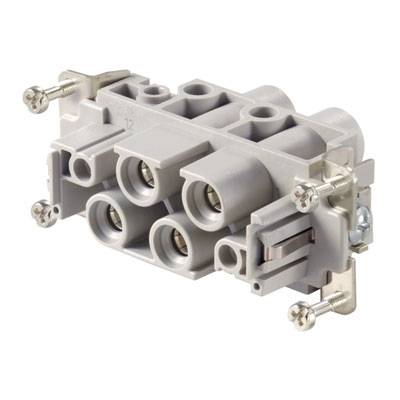

Weidmüller 1023230000 Insats för hylsdon RockStar® HDC 4 + 2 + PE Skruv 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Insats för hylsdon
Anslutning
Skruv
Serie
RockStar® HDC
Funktioner
med kopparlegering
Totalt antal poler
4 + 2 + PE
Datablad (PDF)
5 Styck
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
472,00 kr
3
3% = 15,34 kr
456,66 kr
5
5% = 21,47 kr
450,53 kr
10
5% = 25,54 kr
446,46 kr
25
6% = 30,16 kr
441,84 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (472,00 kr / stycken)
472,00 kr
exkl. moms
Endast 5 Styck kvar på lager
Höjdpunkter & detaljer
kvinnlig insert
- HDC S4 / 2 FS
Tekniska specifikationer
- Nettovikt: 109 g
- Gränstemperatur: -40 °C ... 125 °C
- Isolationsmotstånd 1010 Ω
- Föroreningsgrad: 3.
- Bredd: 34 mm
- Höjd: 46,2 mm
- Djup: 84,5 mm
- Höjd uttag 46,2 mm
- Längd sockel 84,5 mm
- Storlek 6
- Serie: MixMate
- MÄRKSPÄNNING (DIN EN 61984) 830 V.
- Märkspänning enligt UL/CSA: 600 V AC/DC
- Märkstötspänning (din en 61984) 8 kV
- MÄRKSTRÖM (DIN EN 61984) 80 A.
- Brännbarhetsklass UL 94: V-0
- Genomgångsmotstånd: ≤ 1 mΩ
- Isoleringsmaterial: PC glasfiberförstärkt (UL-listad och tågkvalificerad)
- Isolering: IIIA
- Kontaktcykler AG: ≥ 500
- Anslutningstyp PE: Skruvanslutning
- Ledaranslutningsarea AWG (PE), max.: AWG 6
- Ledaranslutningsarea AWG (PE), min.: AWG 20
- Avisoleringslängd Mätanslutning 15 mm
- Avisoleringslängd PE-anslutning 13 mm
- Åtdragningsmoment max. PE-anslutning 2,5 Nm
- Åtdragningsmoment min. PE-anslutning 2 Nm
- Fästskruv 5
- Bladmått krysspår: Stl. PH2
- Bladmått spår (PE-anslutning): SD 1,2 x 6,5
- Yta: Silver passiviserad
- Material: Kopparlegering
- Bladmått spår (skruvanslutning): SD 0,8 x 4,0
- Antal effektkontakter 4
- Typ av produkt
Insats för hylsdon
- Serie
RockStar® HDC
- Funktioner
med kopparlegering
- Anslutning
Skruv
- Totalt antal poler
4 + 2 + PE
- Ledararea (max.)
16 mm²
- Antal poler
4
2
- Ledararea (min.)
1.5 mm²
- Ledararea strömkontakt (max.)
16 mm²
- Ledararea strömkontakt (min.)
1.5 mm²
- Ledararea kontaktstyrning (max.)
2.5 mm²
- Ledararea kontaktstyrning (min.)
0.5 mm²
- Innehåll
1 st
- Ledande kontakt (PE)
Ja
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 195789 Weidmüller 1023230000 Insats för hylsdon RockStar® HDC 4 + 2 + PE Skruv 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 195789 Weidmüller 1023230000 Insats för hylsdon RockStar® HDC 4 + 2 + PE Skruv 1 st
Beskrivning
Observera, denna text är maskinöversatt.
Kvinna insats. HDC - infoga uttag, 830 V, 80 A, Antal platser: 6, Skruvstorlek: är 6. MixMate serien kännetecknat av att i ett kontaktdon för att samtidigt sända hög märkström och - möjliggörs utan också betonar signaler. Trådanslutningsnivån är utformad som en skruvelement. Alla skruvanslutningselement är utrustade med en trådskyddsfjäder. Skruv.
Kvinna insats. HDC - infoga uttag, 830 V, 80 A, Antal platser: 6, Skruvstorlek: är 6. MixMate serien kännetecknat av att i ett kontaktdon för att samtidigt sända hög märkström och - möjliggörs utan också betonar signaler. Trådanslutningsnivån är utformad som en skruvelement. Alla skruvanslutningselement är utrustade med en trådskyddsfjäder. Skruv.
