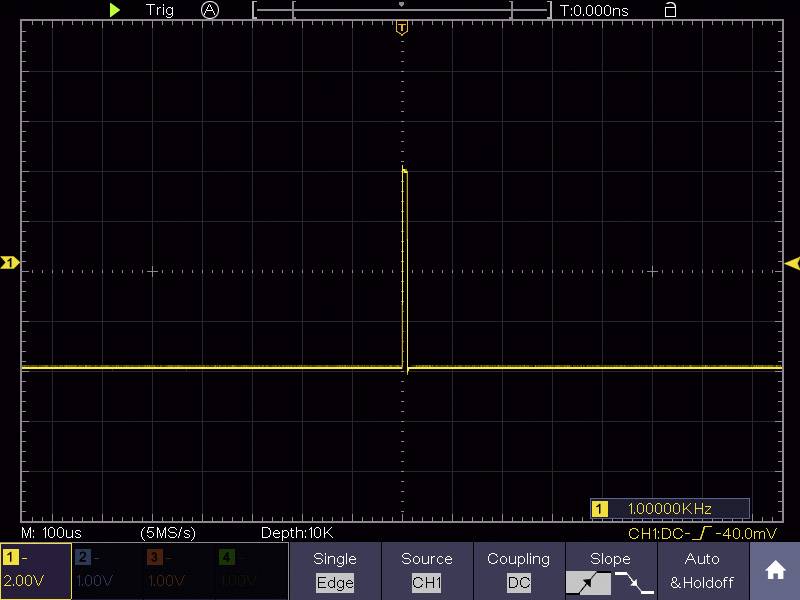

Ett oscilloskop visar en gul pulsvåg med en snabb stigning och fall i mitten av skärmen, frekvens 1 MHz.

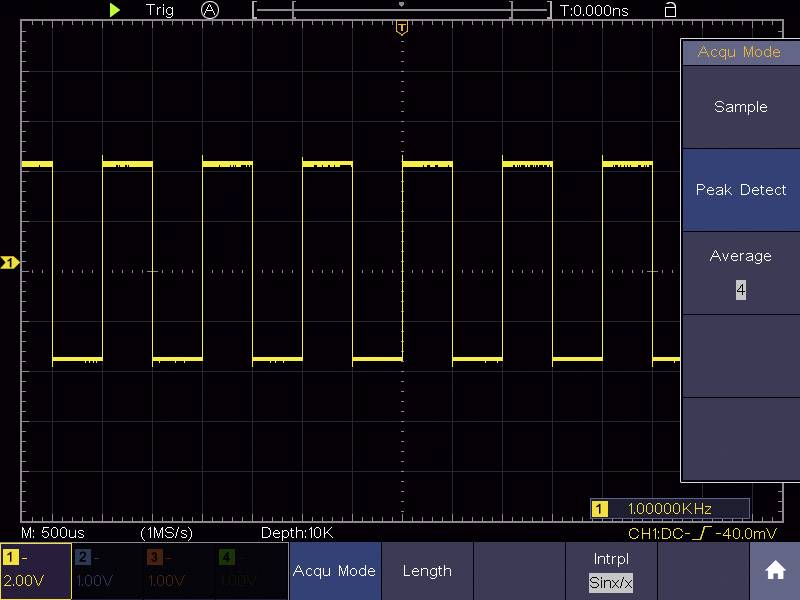

Oscilloskopbild av en rektangelsignal med konstant amplitud. Frekvens: 1 MHz. Ändra signalvisning i menyn 'Acqu Mode'.

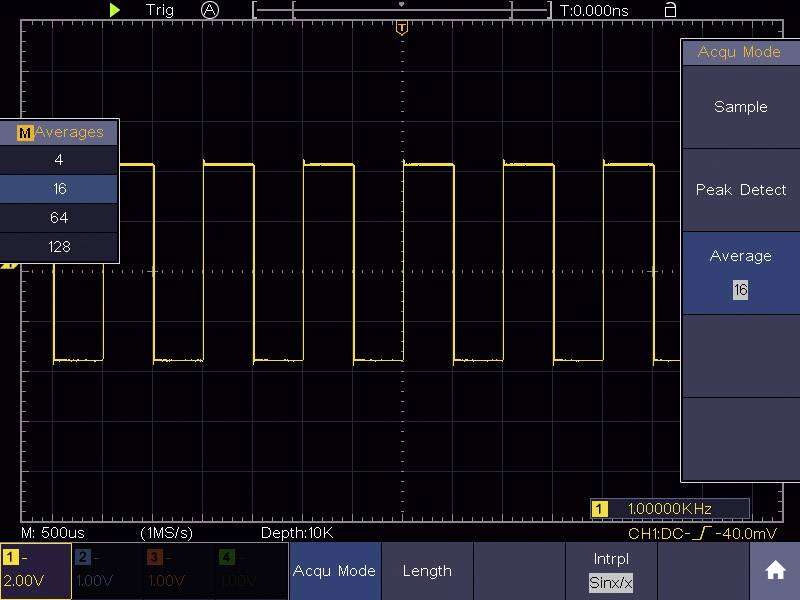

Oscilloskopskärm visar en rektangulär signal. Menyn till höger visar alternativ för medelvärdesbildning: '4', '16', '64', '128', aktiverad inställning: '16'.

'Oscilloskopskärm som visar en sinusvåg, X-axel: Tid i ns, Y-axel: Spänning i mV. Visar periodiska spänningsvariationer.'

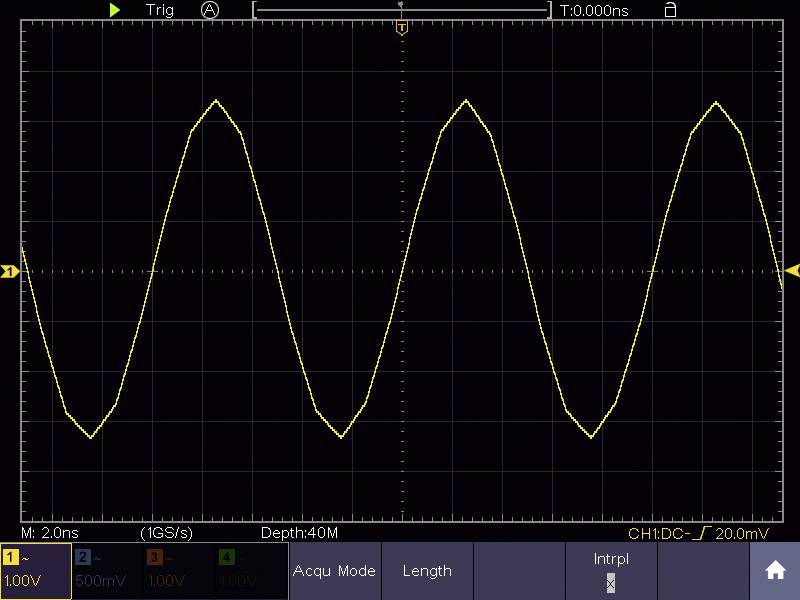

En oscilloskopbild visar en gul sinusvåg. X-axeln markerar tiden i nanosekunder och Y-axeln markerar spänningen i millivolt.

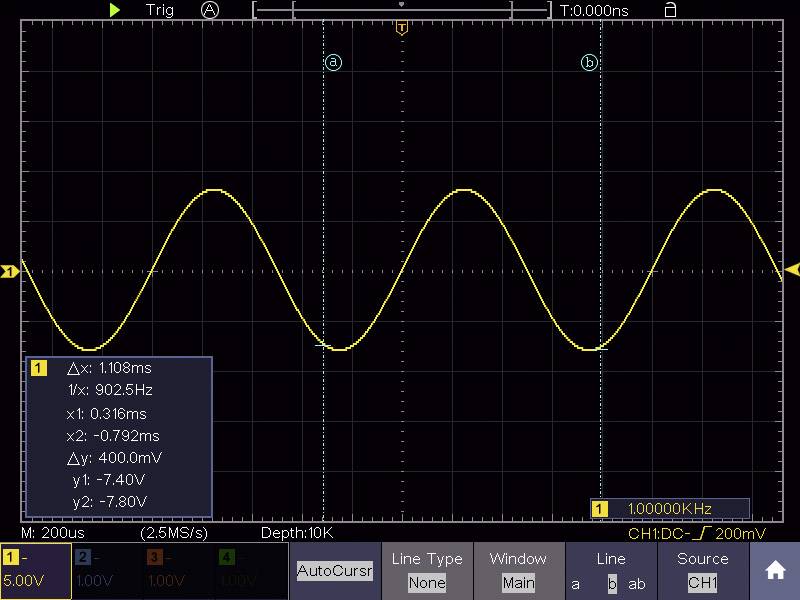

'Oscilloskopskärm med gul sinusvåg, frekvens 902,5 Hz, amplitud 200 mV/div. Markerade data: Δx = 1,108 ms, y1 = 7,40 V.'

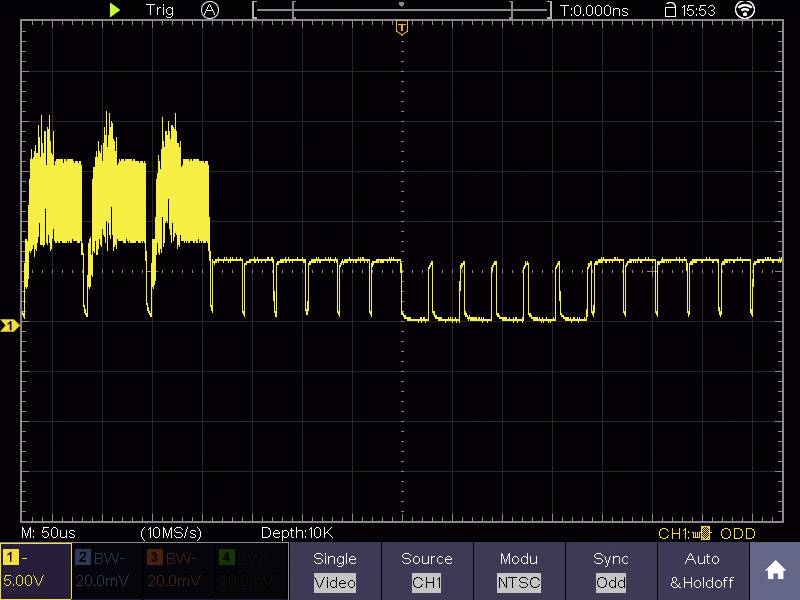

Oscilloskop-display med en gul signalkurva; visar en periodisk fyrkantssignal med avtagande amplitud från vänster till höger.

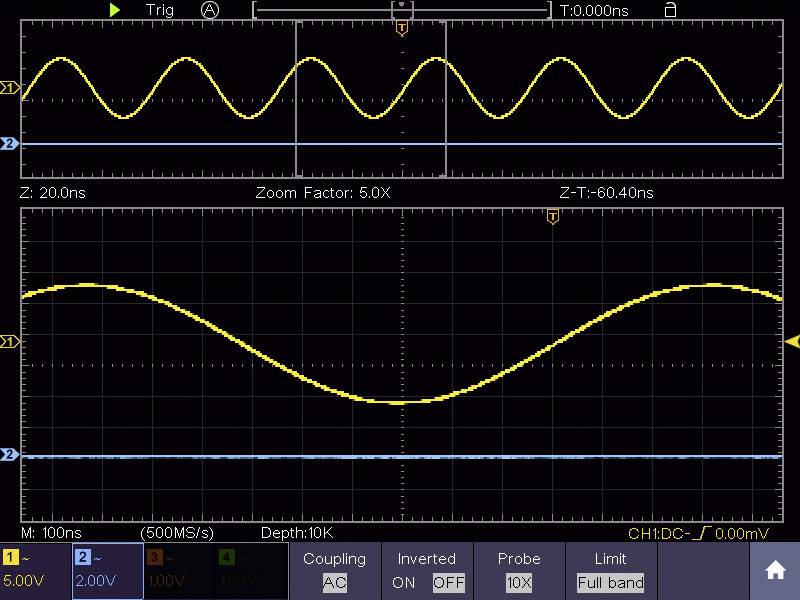

Ett oscilloskop visar två vågformer: Överst en modulerad våg, undertill en jämn sinusvåg. Tidsskala 0-100 ns.

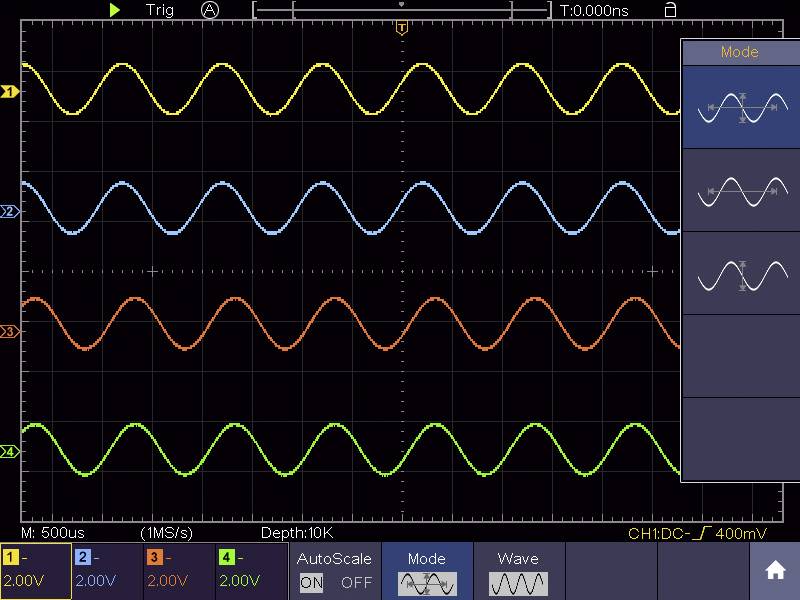

Oscilloskop-display med fyra sinusformade signaler i olika färger. Den högra kolumnen visar ett lägesval för vågformen.

Oscilloskopdiagram med tre vågformer: överst sinusvåg, i mitten fyrkantvåg, längst ner ytterligare en fyrkantvåg.

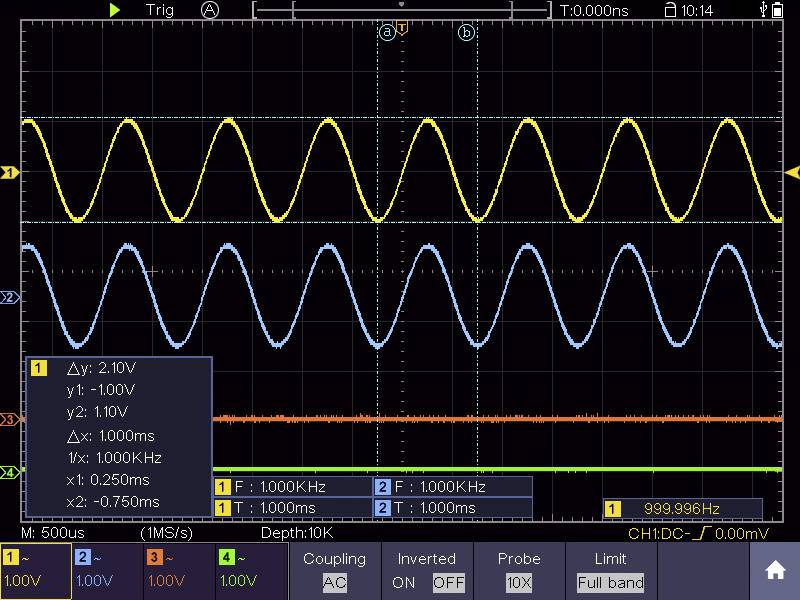

Två vågformer på oscilloskopet: Gul våg med högre amplitud (2,1V) och blå våg; båda vid 1 kHz. Tidsaxel i millisekunder.

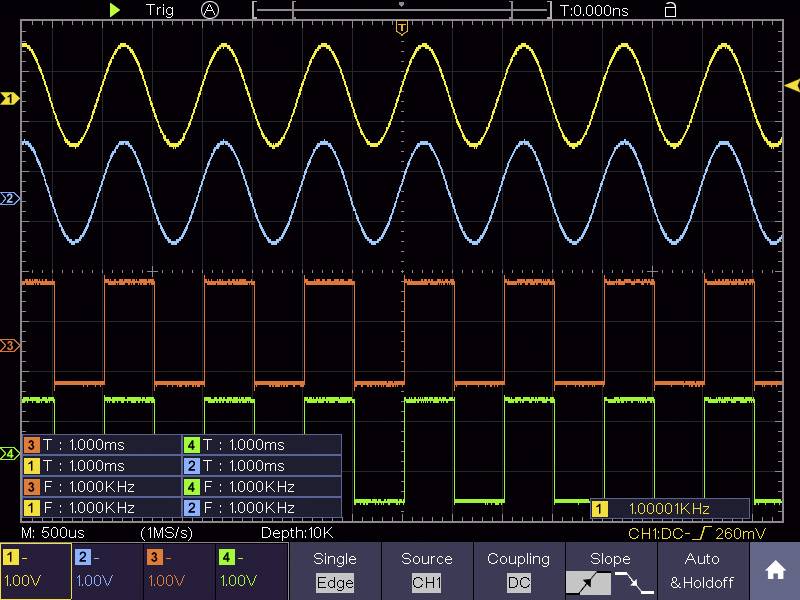

'Oscilloskopskärm med tre kurvor: Gul visar sinusvåg, Blå och Grön visar rektangulära vågor vid 1 kHz respektive 10 kHz.'

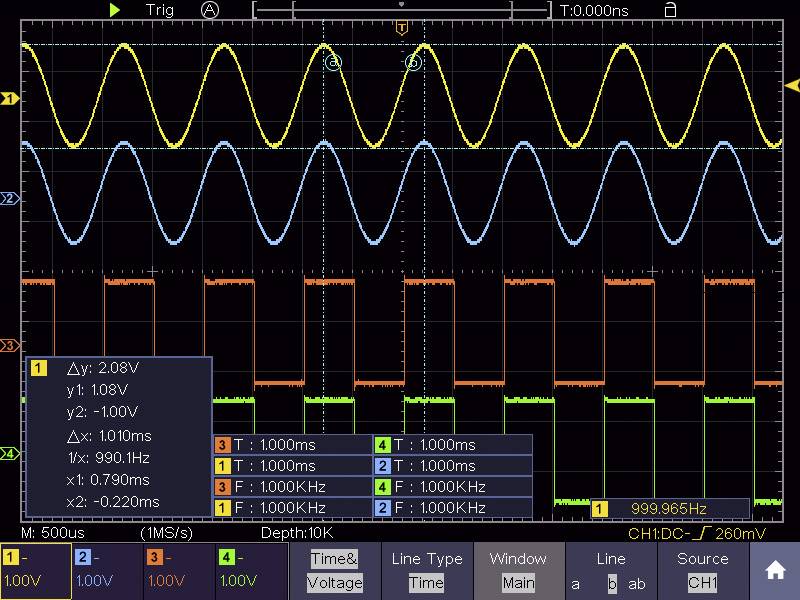

Oscilloskopbild med tre vågformer: gul sinusvåg, blå triangelvåg och grön fyrkantvåg; frekvenser och spänningar angivna.

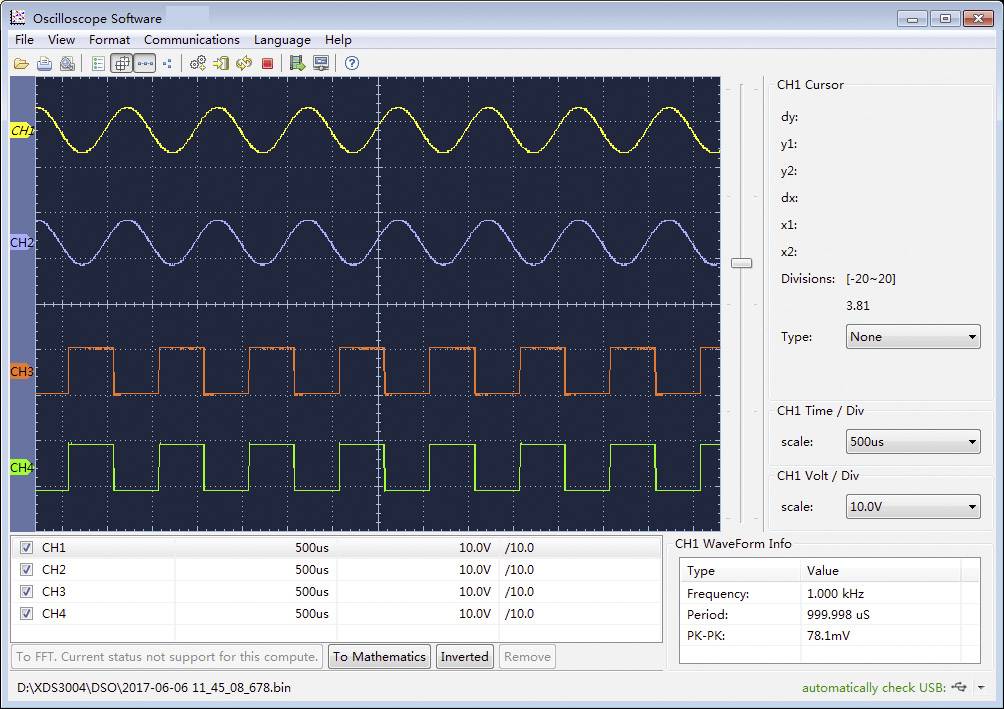

En skärmbild av ett oscilloskops mjukvara med flera signalvågor. Visar spänning över tid för tre kanaler. Till höger information om spänningsskala och vågformparametrar.

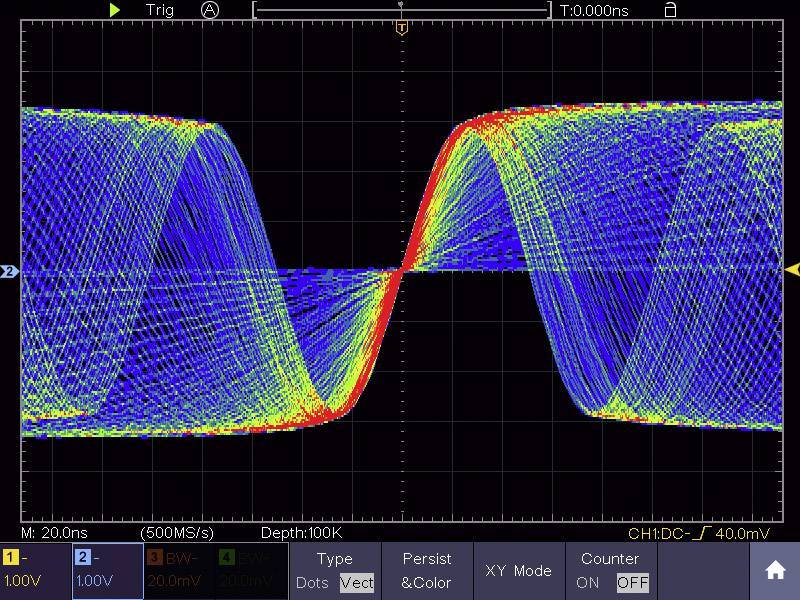

Oscilloskopskärmen visar ett Lissajous-mönster som representerar typiska vågformer för frekvens- eller fasjämförelse i en krets.

1/16

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Utgått

Toal (13 290,00 kr / stycken)

13 290,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Digitalt OSCILLOSKOP DSO-610 4F

100 MHz Bandbredd
20,32 cm 800 x 600 pixel multitouch-skärm (zooma som på mobiltelefonen)
Färgtemperatur-läge
25 MHz arbiträra DDS-funktionsgenerator

Viktig information!

Tekniska specifikationer

Matematiska funktioner: + - * / FFT Intg definieras användare
Refresh Rate: 45 000 wfms/s
Stegringshastighet < 3.5 ns
BUS-grej funktion för SPI, I²C, RS232, CAN
Kortplats för extra batteri
Funktionsgenerator: 25 MHz, 125 MSa/s, 14-bitars vertikal upplösning
Vågformer: sinus, fyrkant, ramp, puls
Arbiträr funktioner: Exponential, Sin(x)/x, trappa, brus

Typ av produkt: Digitalt oscilloskop

Bandbredd: 100 MHz

Samplingsfrekvens / kanal: 1 GSa/s

Upplösning: 8 Bit

Bildskärmsformat: 20,32 cm (8")

Oscilloskop - specifikationer: Digital lagring (DSO)
Funktionsgenerator

Tidsbas: 2 ns/div - 1000 s/div

Antal analoga ingångar max.: 4

: (ej certifierad kalibrering)

Mätningskategori: CAT II

Vertikalavböjning: 1 mV/ruta – 10 V/ruta

Ingångsimpedans: 1 MΩ

Ingångskoppling: DC / AC / GND

Ingångsspänning: 1 MΩ <=400 Vrms

Spänningsförsörjning (specifikationer): 100–240 V/AC, 50/60 Hz, CAT II

Mått.: (L x B x H) 90 x 340 x 178 mm

Vikt: 2674 g

Display: LCD / 800 x 600 pixel

Bredd: 340 mm

Höjd: 178 mm

Längd: 90 mm

Gränssnitt: USB

Minnesdjup / kanal: 40000 kpts

Typ: DSO-6104F

Efterlevnad och certifieringar

Certified by EU Garan

Dokument & nedladdningar

Datablad

Datablad 1673264 VOLTCRAFT DSO-6104F Digitalt oscilloskop 100 MHz 4 kanaler 1 GSa/s 40000 kpts 8 Bit Digital lagring (DSO), Funktionsgene

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1673264 VOLTCRAFT DSO-6104F Digitalt oscilloskop 100 MHz 4 kanaler 1 GSa/s 40000 kpts 8 Bit Digital lagring (DSO), Funktionsgene

Deklaration om överensstämmelse

Deklaration om överensstämmelse 1673264 VOLTCRAFT DSO-6104F Digitalt oscilloskop 100 MHz 4 kanaler 1 GSa/s 40000 kpts 8 Bit Digital lagring (DSO), Funktionsgene

Villkor för garanti

Villkor för garanti 1673264 VOLTCRAFT DSO-6104F Digitalt oscilloskop 100 MHz 4 kanaler 1 GSa/s 40000 kpts 8 Bit Digital lagring (DSO), Funktionsgene

Nedladdning

Nedladdning 1673264 VOLTCRAFT DSO-6104F Digitalt oscilloskop 100 MHz 4 kanaler 1 GSa/s 40000 kpts 8 Bit Digital lagring (DSO), Funktionsgene

Beskrivning

Det digitala minnesoscilloskopetDSO-6104F är perfekt för mätningar i laboratorier, utveckling avdelningar eller även för serviceverksamhet. Inställningar görs som vanligt med knapparna eller direkt på skärmen. Flytta och zooma är så intuitivt som på en smartphone eller surfplatta.

Färgtemperatur vy
Vid ändringar frekvenser återges återkommande vågformer enligt din rengöringsarbeten i regnbågens färger visas.

Bus-Grej
SPI-, I²C-, RS232- och CAN-Bus-Signale kan avkodar. Kodade värden kan binär, decimal, Hex eller i ASCII visas och i event tabeller vidare. Värden från avkodade informationsströmmen alternativt CAN-Bus signaler förhindras färgad. På så sätt kan data, Data brännvidd kod och frame information lättare skiljs från varandra. CAN-Bus test summa byter vid fel också.

Dokumentera och vidarebearbeta data
Alla mätresultat och ta upp bildskärmsinnehåll kan via USB eller nätverket laddas in i dator och dokumentation syften. Vid spara på USB skiva kan den filnamn bekvämt pekskärm anges.

Funktionsgenerator med touch-manövrering
25 MHz Funktionsgenerator är via pekskärm gasurladdning eller via knappar att använda. Du kan sinus, fyrkant, ramp och puls- vågformer. Ytterligare 46 arbiträra vågformer inkl. Exponential, sinus funktion, trappor och brus är finns fördefinerade Egna arbiträra former kan sparas.

Klon-funktion
Vågformer på oscilloskopingång kan funktionsgenerator klonas helt. Valet av till klonenden ausschnitts sker bekvämt med hjälp av pekskärmen.

Förberedd för batteridrift
Med tillvalet litiumjonbatteri utökas användningsområdet avsevärt. Oscilloskopet med tillvalsbatteri kan manövreras intuitivt och möjliggör 3 h kontinuerlig drift utan ytterligare strömförsörjning. Batteridrift är dessutom i laboratorier för kapning från nätet potential användbart.
