Teledyne LeCroy Probe Differentialprob-set 100 MHz 7000 V
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (53 790,00 kr / stycken)
53 790,00 kr
inkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Prob
- Bandbredd100 MHz
Tekniska specifikationer
- Typ av produkt
Differentialprob-set
- Bandbredd
100 MHz
- Stigtid
3.5 ns
- Nominell spänning
7000 V
- Ingångskapacitet
2.5 pF
- Ingångsmotstånd
40 m Ω
- Typ
differential
(ej certifierad kalibrering)
- Vikt
216 g
- Kabellängd
1.50 m
- Mätningskategori
CAT III 1000 V
CAT I 2300 V
- Bredd
28 mm
- Höjd
65 mm
- Längd
195 mm
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2585983 Teledyne LeCroy Probe Differentialprob-set 100 MHz 7000 V
Beskrivning
De nya högspännings-differentialmäthuvudena i serien T3HVD från Teledyne Test Tools är aktiva differentialspänningsmäthuvud med upp till 100 MHz bandbredd, spänningar upp till ± 7000 V (DC + Peak AC), snabb och exakt mätning av vågform, en noggrannhet på ± 2 % och låg belastning av testkretsen. Dessa mäthuvuden kan användas med alla oscilloskop med en 1 MΩ BNC-ingång.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Väsentliga egenskaperExakta och enkla spänningsmätningarBandbredd på 100 MHzDifferentialsignalingång på upp till ± 7000 V (DC + Peak AC)Hög differentiell ingångsimpedans på upp till 40 MΩ / < 2.5 pF beroende på modellKombinerad single ended och differentiell mätförmågaAnvänds med alla oscilloskop med en 1 MΩ-ingång och BNC-anslutningÖverspänningslarm med två visningarOmkopplingsbar bandbreddsbegränsning för brusreduceringAnvändningsområdenEffektelektronikFlerfasiga motordrivning (elfordon, etc.)Växelriktare och effektomvandlingUtformning av system för solcellsteknik i hemmet och inom industrinAllmän fordonselektronikKonstruktion av strömförsörjningMätning av svävande spänningarHushållsapparater (tvättmaskiner, induktionskokfält, etc.)Forskning och utvecklingUniversitet, allmän elektronik och utbildning

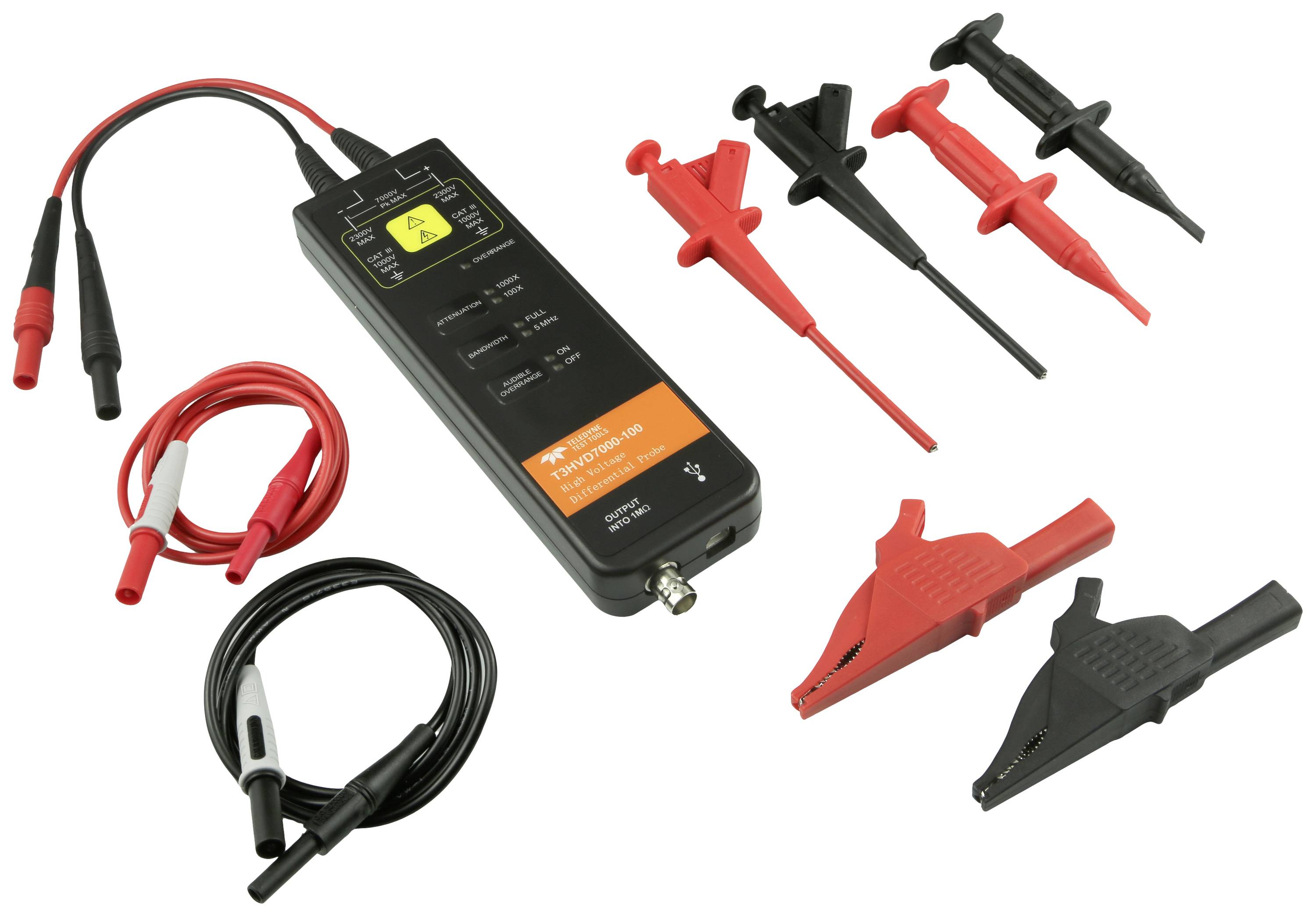

Ingår i leveransen
- Single differential prov
- 2 x krokodilklämmor2 x tångklämmor2x krokklämmor2 x förlängningskabel1x BNC-utgångskabel1x USB-strömkabel1x vägguttag USB-nätenhet1x bruksanvisning1 st kalibreringsrapport
