VOLTCRAFT PP-406 Prob rak, Isolerad 60 MHz 1:1, 10:1 600 V

Blandade elektrod- och sondtillsatser för en medicinsk enhet, inklusive färgade ringar, spetsar och kablar, visade på en vit bakgrund.

Blandade utbytbara tandskrapnings-/ultraljudsverktygsändar och handtag visade på rad, inklusive färgkodade ringar och flera metall- och plasthandstycken.

Medicinsk endoskopsond med kabel och kontakt, visas med ett svart verktyg och flera färgade tillbehörsringar på en vit bakgrund.

Handprobing på ett kretskort med en oscilloskopsätledning medan en digital oscilloskop visar signalspår i bakgrunden.

1/4

Viktig information!

Datablad (PDF)

Leverans mån. 16 nov.

Antal

Styck

Toal (87,20 kr / stycken)

87,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

VOLTCRAFT PP-406 mäthuvud 60 MHz 10:1 10 MΩ 14.5 - 17.5 pF 600 V 1.3 m.

Dämpning 1:10
Ingångsmotstånd 1 MΩ:10 MΩ
Ingångskapacitet 1x: 85 pF - 115 pF, 10x: 14,5 pF - 17,5 pF
Systembandbredd 1 X 6 MHz, 10 x 60 MHz
Kompensationsområde 10X: 5 pF - 30 pF
Maximal driftingångsspänning: 1x: ≤ 200 v pk, 10x: ≤ 600 v pk
SÄKERHET: IEC-61010 CAT CAT II 1X 150 V AC, 10X 300 V AC

Tekniska specifikationer

Typ av produkt: Prob

Bandbredd: 60 MHz

Avdelar-förhållandet: 1:1
10:1

Nominell spänning: 600 V

Ingångskapacitet: 17.5 pF

: (ej certifierad kalibrering)

Vikt: 55 g

Kabellängd: 1.3 m

Mätningskategori: CAT II 600 V

Anslutningsfunktioner: rak
Isolerad

Plastfri förpackning: Plastfri förpackning

Dokument & nedladdningar

Datablad

Datablad 3804133 VOLTCRAFT PP-406 Prob rak, Isolerad 60 MHz 1:1, 10:1 600 V

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3804133 VOLTCRAFT PP-406 Prob rak, Isolerad 60 MHz 1:1, 10:1 600 V

Villkor för garanti

Villkor för garanti 3804133 VOLTCRAFT PP-406 Prob rak, Isolerad 60 MHz 1:1, 10:1 600 V

Beskrivning

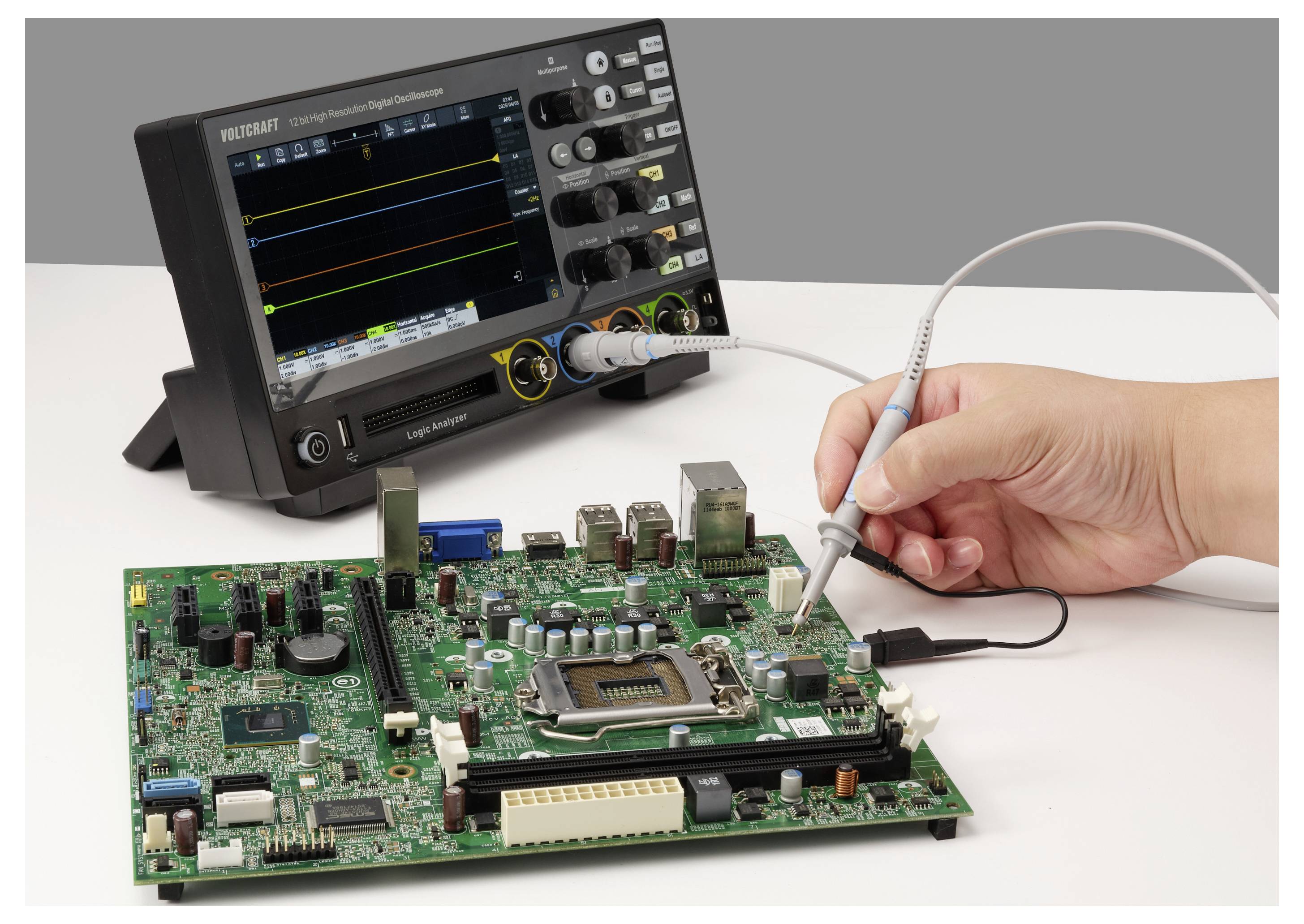

VOLTCRAFT PP-406 mäthuvud är ett pålitligt instrument för vardagliga mätuppgifter till oscilloskop i verkstäder och laboratorier. Den kalibrerade modellen enligt fabriksstandard (utan certifikat) ger i 10X-läge en bandbredd på upp till 60 MHz.

Flexibelt delförhållande
Genom att kunna växla mellan dämpningarna 1:1 och 10:1 kan mäthuvudet användas flexibelt för olika spänningsnivåer. Vid 10x-drift uppnås en maximal driftingångsspänning på upp till 600 v pk.

Säkerhetförenligt utförande
Den 1,3 meter långa kabeln har en rak, isolerad kontakt. Mäthuvudet är specificerat för mätkategori CAT II (600 V i 10x-läge), was/Rat med stöd för att uppfylla säkerhetsstandarder för kommersiella mätserier......... Det är bara att använda mäthuvudet för att utföra mätningar. Cat III-funktioner.

Praktiskt tillbehörsset

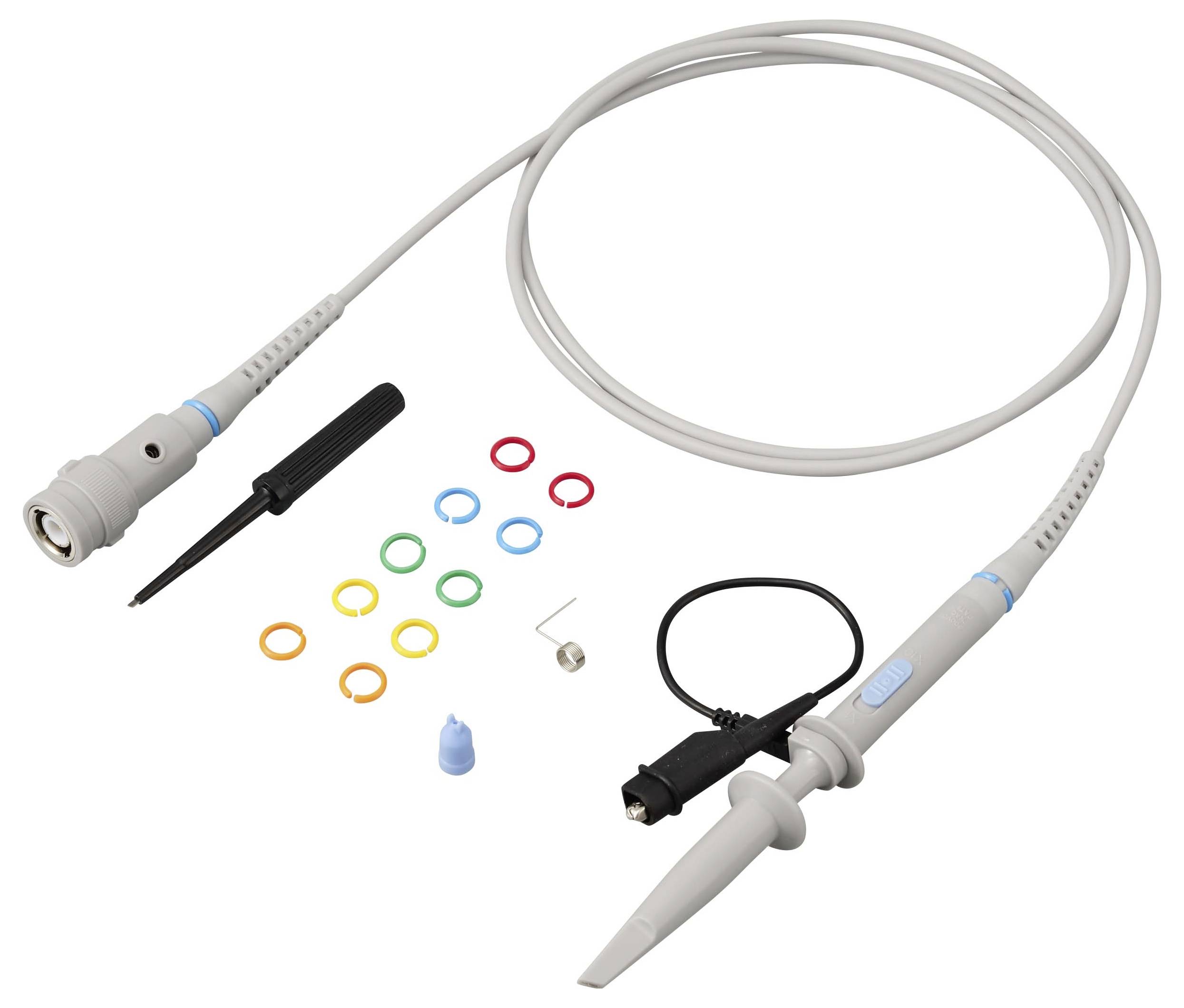

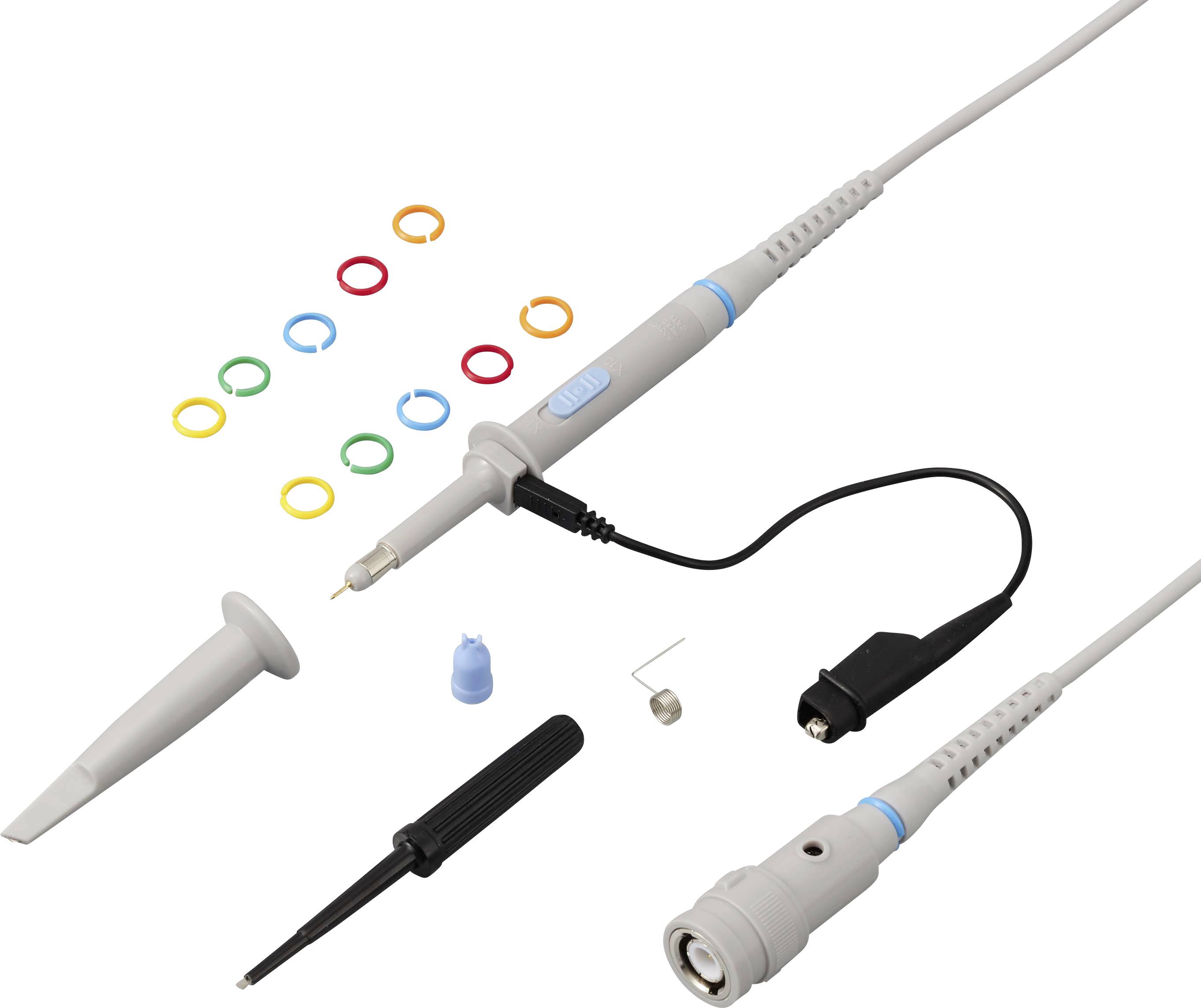

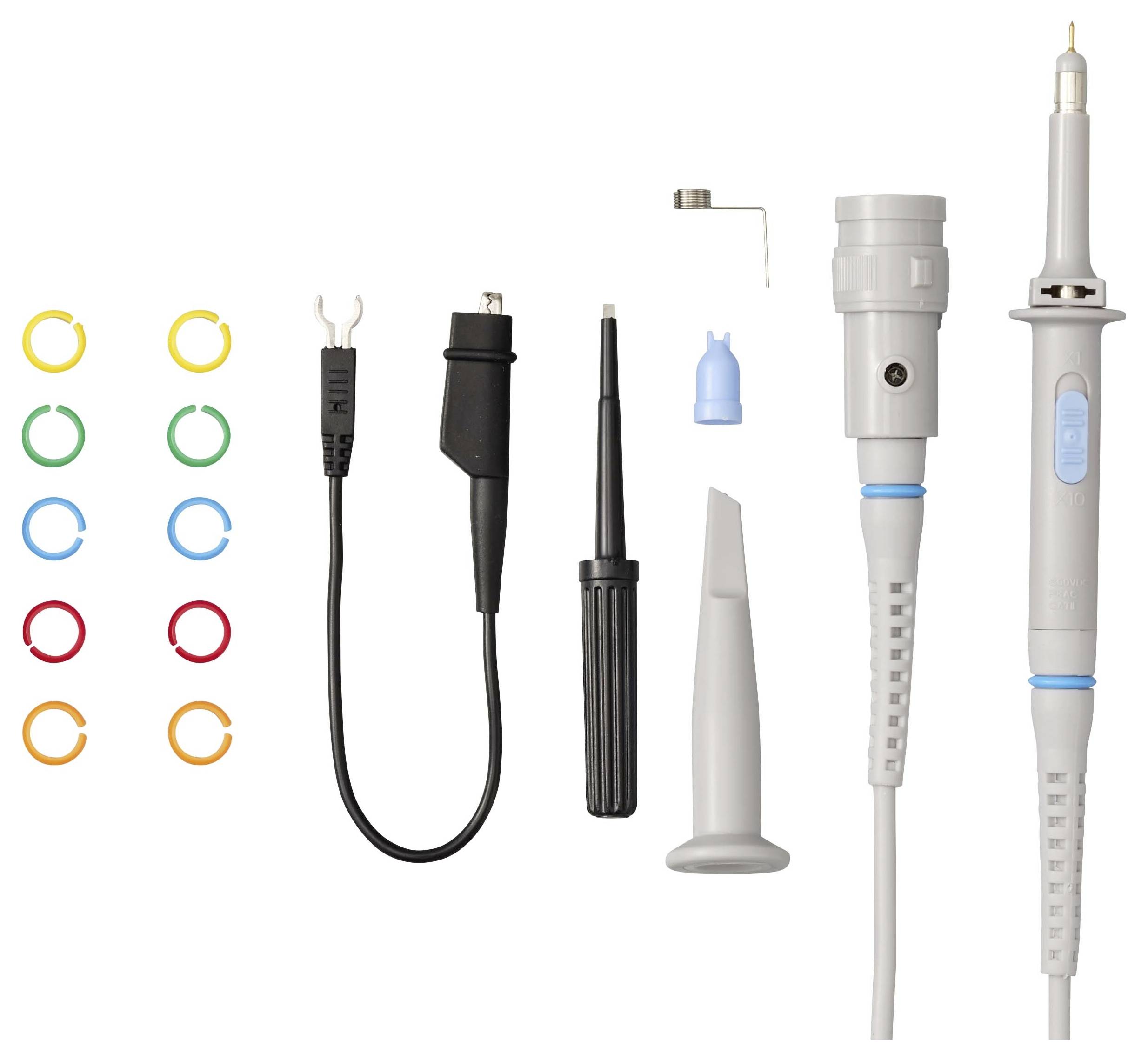

I leveransen ingår förutom mäthuvudet en krokspets, en jordningskabel med krokodilklämma, en IC-spets och ett verktyg för anpassning av kompensationsområdet (5 till 30 pF). Tio markeringsringar hjälper till vid kabelåtskiljning vid flerkanaliga oscilloskop.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
